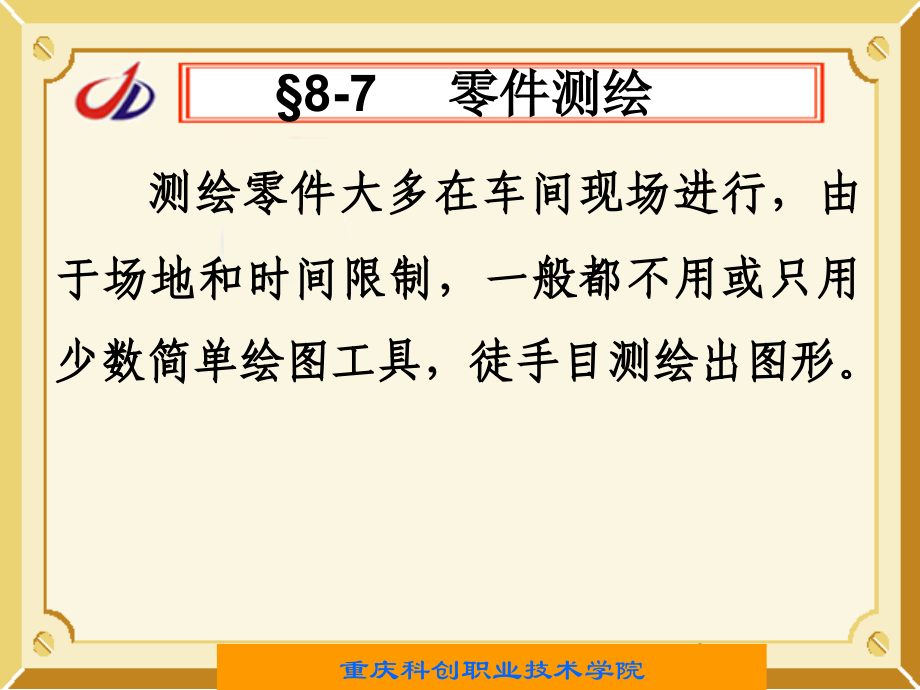

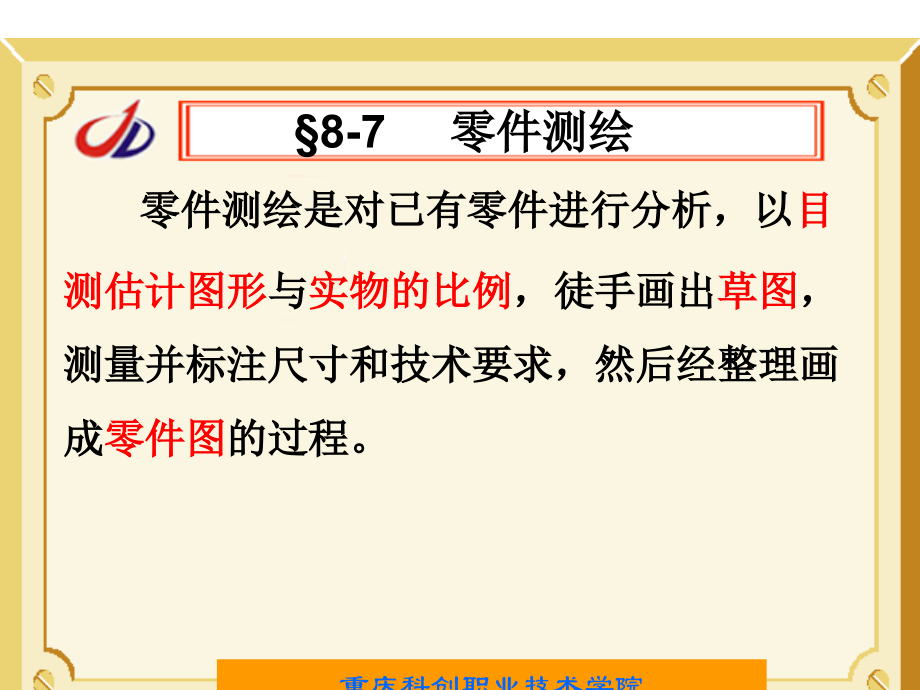

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,8-7,零件测绘,零件测绘是对已有零件进行分析，以,目测估计图形,与,实物的比例,，徒手画出,草图,，测量并标注尺寸和技术要求，然后经整理画成,零件图,的过程。,重庆科创职业技术学院,8-7,零件测绘,测绘零件大多在车间现场进行，由于场地和时间限制，一般都不用或只用少数简单绘图工具，徒手目测绘出图形。,重庆科创职业技术学院,8-7,零件测绘,测绘零件徒手目测绘出图形，其线型不可能象用直尺和仪器绘制的那样均匀笔直，但不能马虎潦草，而应努力做到,线型明显清晰、内容完整、投影关系正确、比例匀称、字迹工整。,重庆科创职业技术学院,为了把被测零件准确完整地表达出来，应先对被测零件进行认真地分析，了解零件的类型，在机器中的作用，所使用的材料及大致的加工方法。,1,、分析零件,一、零件测绘的步骤,重庆科创职业技术学院,关于零件的表达方案，前面已经讨论过。需要重申的是，,一个零件，其表达方案并非是唯一的，可多考虑几种方案，选择最佳方案。,2,、确定零件的视图表达方案,重庆科创职业技术学院,一、零件测绘的步骤,3,、目测徒手画零件草图,1,、,确定绘图比例并定位布局：根据零件大小、视图数量、现有图纸大小，确定适当的比例。粗略确定各视图应占的图纸面积，在图纸上作出主要视图的作图基准线，中心线。注意留出标注尺寸和画其它补充视图的地方。,重庆科创职业技术学院,3,、目测徒手画零件草图,2,、,详细画出零件内外结构和形状，检查、加深有关图线。注意各部分结构之间的比例应协调。,3,、,将应该标注的尺寸的尺寸界线、尺寸线全部画出，然后集中测量、注写各个尺寸。注意遗漏、重复或注错尺寸。,重庆科创职业技术学院,4,、,注写技术要求：确定表面粗糙度，确定零件的材料、尺寸公差、形位公差及热处理等要求。,5,、,最后检查、修改全图并填写标题栏，完成草图。,重庆科创职业技术学院,3,、目测徒手画零件草图,目测徒手画零件草图举例,（,1,）,布图（画中心线、对称中心线及主要基准线）,（,2,）,画各视图的主要部分,重庆科创职业技术学院,（,3,）,取剖视、画出全部视图，并画出尺寸界线、尺寸线。,（,4,）,标注尺寸和技术要求，填写标题栏并检查校正全图,。,重庆科创职业技术学院,由于绘制零件草图时，往往受某些条件的限制，有些问题可能处理得不够完善。,4,、绘制零件工作图,重庆科创职业技术学院,一般应将零件草图整理、修改后画成正式的零件工作图，经批准后才能投入生产。,在画零件工作图时，要对草图进一步检查和校对，对于零件上标准结构，查表并正确注出尺寸。用仪器或计算机画出零件工作图。,4,、绘制零件工作图,重庆科创职业技术学院,画出零件工作图后，整个零件测绘的工作就完成。,测量尺寸时，应正确选择测量基准，以减少测量误差。零件上磨损部位的尺寸，应参考其配合的零件的相关尺寸，或参考有关的技术资料予以确定。,二、零件测绘的注意事项,重庆科创职业技术学院,零件间相配合结构的基本尺寸必须一致，并应精确测量，查阅有关手册，给出恰当的,尺寸偏差。,零件上的非配合尺寸，如果测得为小数，应圆整为整数标出。,二、零件测绘的注意事项,重庆科创职业技术学院,零件上的截交线和相贯线，不能机械地照实物绘制。因为它们常常由于制造上的缺陷而被歪曲。画图时要分析弄清它们是怎样形成的，然后用学过的相应方法画出。,重庆科创职业技术学院,二、零件测绘的注意事项,要重视零件上的一些细小结构，如倒角、圆,角、凹坑、凸台和退刀槽、中心孔等。如系,标准结构，在测得尺寸后，应参照相应的标,准查出其标准值，注写在图纸上。,对于零件上的缺陷，如铸造缩孔、砂眼、加,工的疵点、磨损等，不要在图上画出。,重庆科创职业技术学院,二、零件测绘的注意事项,1,、常用的测量工具,直尺,游标卡尺,三、零件尺寸的测量,重庆科创职业技术学院,外卡钳,内卡钳,三、零件尺寸的测量,重庆科创职业技术学院,内卡钳,1,、常用的测量工具,游标卡尺,外径千分尺,重庆科创职业技术学院,1,、常用的测量工具,三、零件尺寸的测量,高度尺,圆弧规,重庆科创职业技术学院,1,、常用的测量工具,三、零件尺寸的测量,螺纹规,量角器,重庆科创职业技术学院,1,、常用的测量工具,三、零件尺寸的测量,2,、长度尺寸的测量,用直尺测长度,重庆科创职业技术学院,2,、长度尺寸的测量,用游标卡尺测长度,重庆科创职业技术学院,用,内、外卡钳测直径,3,、直径尺寸的测量,重庆科创职业技术学院,用,内卡钳测直径的方法,3,、直径尺寸的测量,重庆科创职业技术学院,用游标卡尺测直径,3,、直径尺寸的测量,重庆科创职业技术学院,用外径千分尺测直径,3,、直径尺寸的测量,重庆科创职业技术学院,测量内径的特殊方法,重庆科创职业技术学院,用,内、外卡钳测壁厚用直尺测深度、壁厚,用,外卡钳和直尺测壁厚,4,、深度及壁厚尺寸的测量,重庆科创职业技术学院,用,内、外卡钳测孔距,用,直尺测孔距,5,、测量孔距,重庆科创职业技术学院,用直尺、卡钳测中心高,用高度尺测中心高,6,、测量中心高,重庆科创职业技术学院,测 量 圆 弧,7,、测量圆弧及螺距,重庆科创职业技术学院,测 量 螺 距,7,、测量圆弧及螺距,重庆科创职业技术学院,8,、测量角度,万能角度尺,测量角度,重庆科创职业技术学院,平面曲线，可用纸拓印其轮廓，再测量其形状尺寸,9,、测量曲线、曲面,重庆科创职业技术学院,用铅丝弯成与其曲面相贴的实形，得平面曲线，再测出其形状尺寸,9,、测量曲线、曲面,重庆科创职业技术学院,用直尺和三角板定出曲线或曲面上各点的坐标，作出曲线再测出其形状尺寸,9,、测量曲线、曲面,重庆科创职业技术学院,四、零件测绘举例,重庆科创职业技术学院,1,、轴承座的测绘,测绘步骤,（,1,）零件结构分析,（,2,）零件的作用,（,3,）绘制草图,（,4,）绘制零件图,轴承盖和轴承座,通过止口的侧面定位，,止口的侧面是一个配,合尺寸，轴承座的槽,相当于孔，轴承盖的,凸台相当于轴。其,内孔和座的内孔一,起加工，所以座和,盖的轴孔虽是半圆孔，却要按整孔处理。,滑动轴承装配关系,重庆科创职业技术学院,另外，轴孔的端面卡在上下轴瓦的两轴肩之间，是一个配合尺寸，轴瓦轴肩之间的轴向尺寸相当于孔，轴承盖的两端面之间的尺寸相当于轴。,滑动轴承装配关系,重庆科创职业技术学院,重庆科创职业技术学院,轴承盖草图,轴承盖零件图,重庆科创职业技术学院,测绘步骤,（,1,）零件结构分析,（,2,）零件的作用,（,3,）绘制草图,（,4,）绘制零件图,重庆科创职业技术学院,2,、轴承座的测绘,重庆科创职业技术学院,轴承座的测绘,重庆科创职业技术学院,轴承座零件图,
