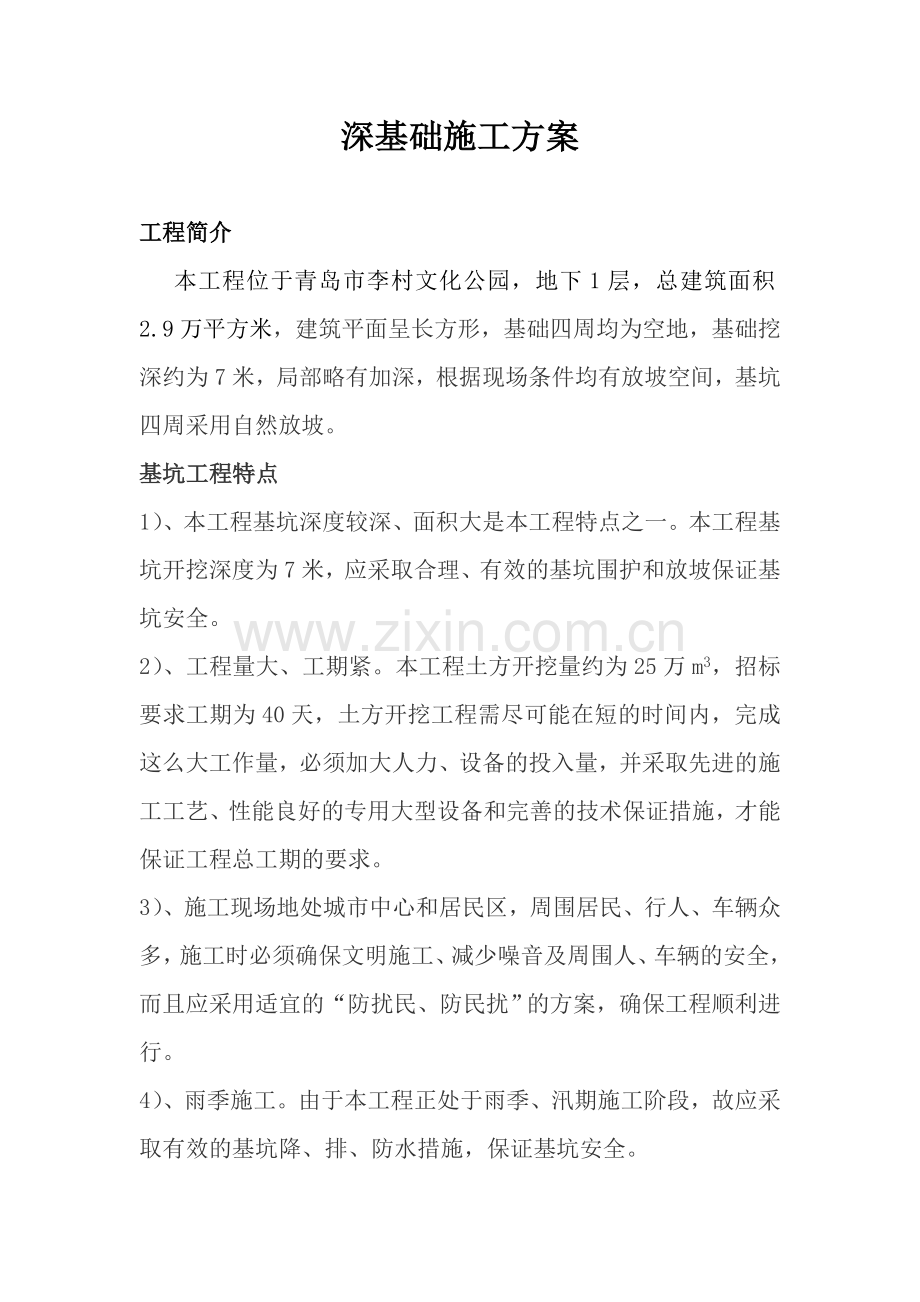

深基础施工方案工程简介 本工程位于青岛市李村文化公园，地下1层，总建筑面积2.9万平方米，建筑平面呈长方形，基础四周均为空地，基础挖深约为7米，局部略有加深，根据现场条件均有放坡空间，基坑四周采用自然放坡。基坑工程特点1）、本工程基坑深度较深、面积大是本工程特点之一。本工程基坑开挖深度为7米，应采取合理、有效的基坑围护和放坡保证基坑安全。2）、工程量大、工期紧。本工程土方开挖量约为25万m3，招标要求工期为40天，土方开挖工程需尽可能在短的时间内，完成这么大工作量，必须加大人力、设备的投入量，并采取先进的施工工艺、性能良好的专用大型设备和完善的技术保证措施，才能保证工程总工期的要求。3）、施工现场地处城市中心和居民区，周围居民、行人、车辆众多，施工时必须确保文明施工、减少噪音及周围人、车辆的安全，而且应采用适宜的“防扰民、防民扰”的方案，确保工程顺利进行。4）、雨季施工。由于本工程正处于雨季、汛期施工阶段，故应采取有效的基坑降、排、防水措施，保证基坑安全。场地岩土条件 场地现为李村公园平整后的场地，场区地性相对平缓，场区地貌形态单一。场地抗震烈度为6度，地基土不会发生地震液化。拟建场地土属于中硬土，建筑场地类别属于类。基坑方坡,支护方案设计 总体计划：土方工程采用放坡大开挖，根据测绘院地堪报告建议，放坡比1：0.5；坑内采用集水坑降水，坑底加排水沟闭合。降、排水方法：地面排水：地面来水主要为雨水。基坑边修筑土堤进行阻水，坑边1米用60厚C20混凝土进行封闭。基坑降水方法：集水坑降水：分内外集水坑，外集水坑沿基坑周边设6个，建筑物外围间距每50米设置一个，尽量设置在建筑物转角处。内集水坑设2个，位于建筑物纵向中轴线上，集水坑间用集水沟连通,形成一个环行互通的干沟体系，对周边排水形成一个有效的隔断；同时，基坑底设置集水网沟，网沟沿基坑底均匀分布，双向设置，对基底渗水进行排除。集水坑做法：采用混凝土管作为坑壁材料，管径D800，管长1.0米。施工时, 采用人工挖孔桩的方法进行：先根据降水图的要求定出集水坑的位置，再将混凝土管吊装到位，然后采用沉井法施工，在管内均匀掏挖土方，使混凝土管顶逐渐下沉到低于坑底0.5米深度,管口用120厚砖墙砌至坑底面，注意应留出集水口与集水沟相连。坑内底部设滤网，滤网用双向 10间距200焊接成骨架，外罩一层钢丝滤网，滤网安装后铺设200厚碎石滤水层,即可下泵排水。水泵采用50型潜水泵每井一台，另准备2台50型水泵做为备用泵。集水沟做法：与集水坑相连设置集水明沟,最浅处明沟截面为0.5*0.5米,坡度0.5%,坡向相邻集水坑集水网沟做法：基底内均匀设置,纵横向间距5.0*5.0米,沟截面最浅处为0.3*0.4米,坡度0.5%,坡向排水明沟.集水坑、沟的处理：上层施工前需对建筑物内的集水坑、沟、网沟进行处理,先回填碎石,然后用比沟宽500的彩条布和油毡进行覆盖。排水设备:采用50型水泵,每井设置一台。 施工要求：注意在排水期间，每天安排2人进行对集水坑、沟、网沟进行经常清理，对落入其中的泥土、杂物进行清除，保持坑沟的畅通。对水泵应经常进行检查，保持正常排水。边坡护壁根据边坡土层分布情况，为了防止边坡受雨水冲刷后引起塌方，采用挂网护壁,6圆钢双向间距300,坡面抹70厚细石混凝土;并在护坡面每4平方设置一根40的塑料引水管。护壁做自坡顶外1米。引水管采用PVC塑料管加工,单根长度0.5米,(土内0.35米)一端钻孔并用钢丝网包裹.土方开挖期间若发现外围土体出现裂缝,应及时用水泥沙浆灌堵.土方工程施工方案现场准备：清除开挖范围内的障碍物。确定开挖范围。技术准备：分析地堪资料，进行高程、坐标控制点引测。确定开挖方法，选择开挖机械，进行机械配置。组织准备：安排专业施工队伍，设置土方施工负责人，施工员二名，技术员一名、安全员两名。机械准备：根据现场情况及进度要求，机械配置如下：根据本基坑较深的特点,采用8台WY200反铲挖掘机(斗容量1.0立方米,机重25吨,台班产量500立方米)进行挖土,现场倒运阶段配置10台10T自卸汽车，土方外运阶段配置2台25T自卸车。 开挖流程：放开挖线-表土剥离-机械开挖第一层机械开挖第二层- 人工清槽 .施工过程：开挖放线:根据施工图纸考虑预留1.5米工作面,放坡坡度,确定基坑上口开挖线，绘制基坑开挖平面图。表土剥离：由于施工场地原为公园，局部基坑范围内有约0.5米厚的混凝土，采用机械对其进行剥除。第一层开挖：由于挖土深度大于所用机械的作业深度4.0米，不能一次到位。为节约工程施工时间，挖土采用两层开挖。第一层挖土机械行使在地表土层上，向下开挖，挖深约3米，挖土时从基坑北端开始，向南退行开挖。斜坡道设置：便道到坑边用建筑垃圾和石渣填成1：8的斜坡道，设置位置为两个卸土场地方向各一道。起点为第一层土的上口。第二层开挖：便道施工后，进行下层土的开挖。开挖时将八台挖掘机分为三组，三台挖掘机一组，配以各7台自卸汽车，形成一个工作组。人工清槽：在机械挖第二层土的同时，应安排进行人工清槽。清槽时，根据基坑排水要求，先进行排水系统的施工，防止基坑集水。人行便道及坑边防护：由于基坑较深，为便于施工人员上下，基坑每边各设置两道人行便道，用钢管搭设。基坑上口距离坑边1.0米处用钢管搭设防护，高度1.2米。具体做法按省、市施工现场安全规范要求。 施工高程控制（1）、水准点引测：根据规划勘测部门设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合的方法布设现场施工用水准点。现场水准点布置数量不少于三个，以便相互校核和满足分段施工的需要。施工中标高控制：场内设置的水准网控制点，在间隔一定的时间需联测一次，以作相互检核，对检测的数据应认真计算，以保证水准点使用的准确性。施工中标高控制方法：根据现场水准网控制点，采用高精度的水准仪在基坑四周布置标高传递基准点，以此点控制基坑的开挖标高。在基坑开挖过程中，为了做到心中有数，在基坑壁上每2m设置一个控制标高。基底标高的控制：为了保证不超挖，在距基底设计标高1m处测一标高，并抄出标高水平线，以此标高线来控制挖土深度。基坑施工监测为了基坑工程施工的安全，顺利按计划进行，保证工程质量，并且在施工过程中，使周围已有建筑物、市政设施、地下管线等不受损伤、少受干扰，必须对基坑工程全过程进行系统监测。在施工过程中，随时掌握基坑围护结构的位移、沉降、受力水平及周围建筑物的动态（沉降或倾斜），以科学数据为依据，做到信息指导施工，对可能出现的工程隐患及时预报以采取相应措施，以防患于未然。本工程基坑监测内容如下：.护坡水平位移；基坑土体沉降观测. 基坑槽底回弹观测. 降水观测观测方法1）、沉降观测采用精密的水准仪进行量测。主要采用精密水准测量方法进行，沉降观测点直接设置在被观测对象的特征点上，并在远离基坑或稳定的位置设置基准点。观测点应布置在具有特征点的地方。2）、肉眼巡检由于支护结构的施工质量、施工条件的改变、基坑边堆载的变化、施工用水不适当排放、管道渗露以及气候条件的改变，还有工程隐患如地面裂缝、支护结构的失稳、临近建筑物裂缝等都可在巡检工作中及时发现，因此巡检是十分重要和很有必要的，应由有经验的工程师按期进行巡检，巡检工作应列入观测计划，按期进行，并保持记录。观测点设置1）、测距点在距基坑2030米相对稳定地方（如基坑四周的原有建筑物）沿基坑边线延长方向设置，共设置4个，并用水泥桩固定；2）、护坡桩水平位移观测点在土钉墙适当上布设，测点间距8-10米，点位用水泥钉固定；3）、护坡桩倾斜观测在已开挖后的土钉墙及桩上下各设一点，间距1015米，用水泥钉固定； 观测频度（1）、采用方向法进行观测，从基坑开挖开始观测，主基坑回填为止结束，土方开挖期间、降水期间和特殊天气后，要每天早晚各观测一次，其它可每周观测23次，并做好记录；（2）、设专人并使用水准仪及经纬仪进行观测变形情况，记录要准确工整严禁涂改，每次观测结果详细记入汇总表，定期向监理工程师报告变形情况；（3）、如地面变形产生裂缝时，增设观测点，随时观测裂缝的变化。 挖土质量保证措施（1）、现场成立质量领导小组，严格按照有关规定进行施工。（2）、现场设专职质量检查员，让专职质量员有职有权，有责有利。（3）、现场建立健全质量管理体系和质量管理制度，谁施工谁负责质量，严格执行质量管理制度。（4）、挖土过程中，机械手要谨慎操作，严禁触碰护坡面和原建筑物基础等。配合测量放线人员应严格掌握标高，严禁超挖。（5）、运土过程中，司机配合现场门口的专职人员盖苫布，走草袋路面，严禁运土车带泥砂出场。挖土安全保证措施（1）、坚持安全第一，预防为主的施工安全管理方针，全体施工人员上岗前必须进行安全教育，加强防范意识。（2）、施工现场设专职安全员，各施工机械台、班组的主要负责人兼职安全员，建立安全责任体系。（3）、操作人员持证上岗，施工时非操作人员不得靠近。施工现场内控制喇叭出现，以减少扰民因素。（4）、做好施工场区周边住户的安扶工作，取得住户的理解，避免民扰。挖土环保措施 开工前向与土方施工有关的执法部门联系，办理有关手续。同时在土方开挖过程中做到以下几点：（1）、施工过程中尽量减少噪音，以防造成扰民。（2）、运土车辆开出场地前进行拍整覆盖，严禁在路上遗洒。（3）、每天派专人清扫场地，并随时洒水，防止扬尘。 雨季防护措施本工程进入雨季施工，因此雨季施工是本工程的难点，雨期施工期间必须做好“排水、挡水、防水”工作。为保证基坑支护的安全，确保地下部分结构正常施工，做好雨期施工的措施是关系到工程能否顺利进行的关键因素之一，为确保工程如期进行，特制定雨季施工方案。具体措施如下：1）、在进入雨季施工前准备好防汛、防雨材料和设施。2）、在护坡结构顶部地面处砌筑240240mm的截水砖墙，外侧抹水泥砂浆，并把截水墙外侧地面做成坡面后抹水泥砂浆地面，宽约1m。坡面外侧做200300mm的截水沟，形成环路并与下水管道相通，以排泄地面雨水，防止雨水进入基坑。3）、基坑四周地面要填平，尚一定外坡，并视场地排水管道组成地面外排水系统，使基坑四周8m宽范围地面不能有积水。4）、在雨季期间，加强值班及收听天气预报，下雨之前清理坑内积水坑及排水沟，预备好潜水泵等抽水工具，雨后及时组织人力、物力进行坑内抽、排水工作及基坑四周积水的疏通工作。5）、地面排水：为防止基坑浸泡，开挖及进行基底结构施工时，应预先在基槽四周或流水的上游设置排水、散水沟，截水堤和暗沟等，为防止雨季雨水等造成基坑塌方、滑坡，在做好地面排水的同时，在基坑侧壁按一定间距设置排水管（类似挡土墙的泻水孔）。6）、基坑排水：为防止地表水、地下水等大量渗入基坑，造成基坑浸水，破坏边坡稳定，影响施工进行，必须采取地面截水、坑内排水等措施，基坑内排水可在基坑底面四周结构以外设置排水沟和集水井，排水沟按宽0.3米，深3050cm设置，坡度为0.10.5%，集水井按四角及距离3040米设置一个。集水井内的积水要随时用泵排出，保证基坑底干燥。7）、雨天过后加强基坑监测及坑内的水位观测，遇到非正常情况及时采取措施，保证基坑支护的安全及排水工程满足施工的需要。
