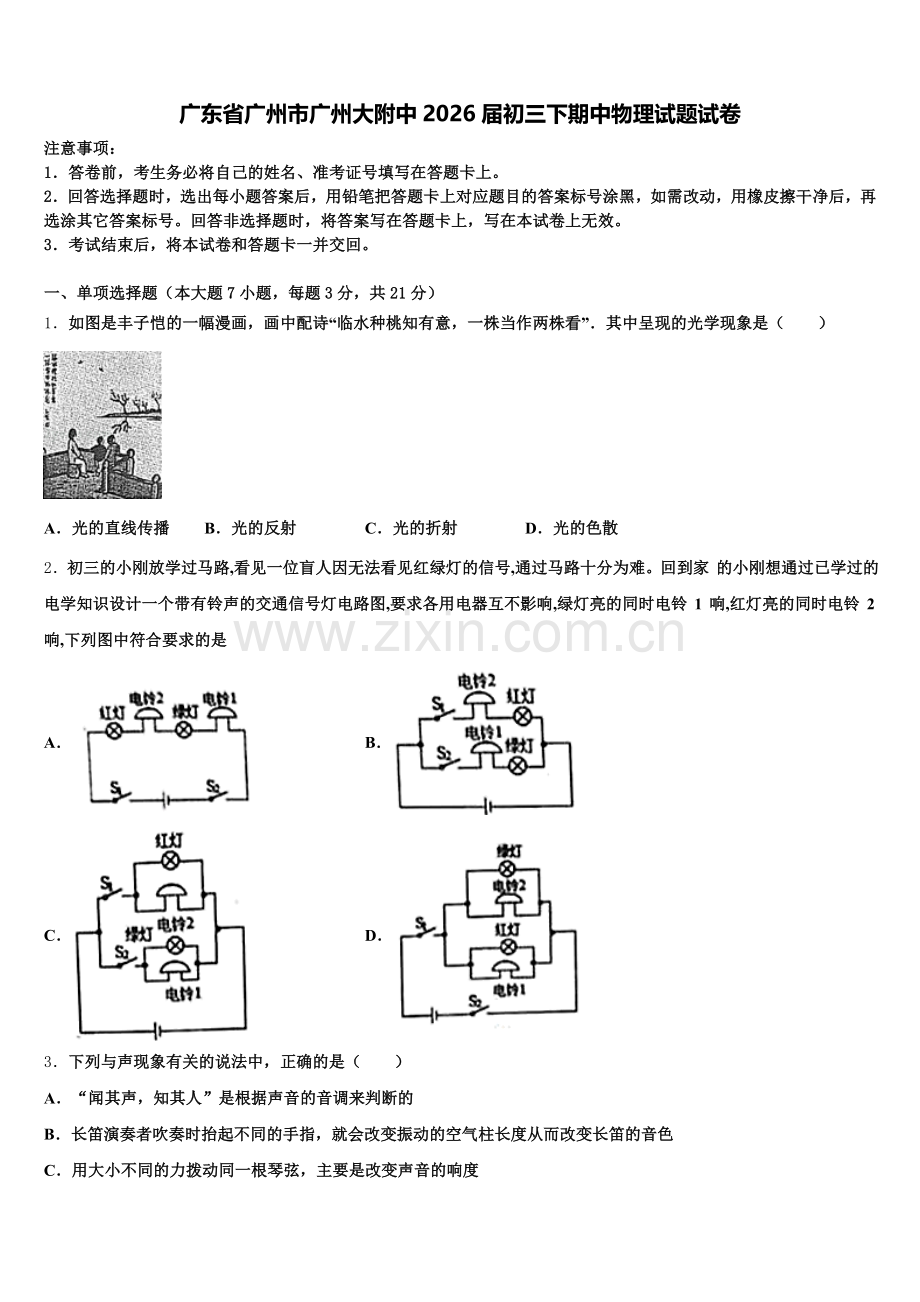

广东省广州市广州大附中2026届初三下期中物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图是丰子恺的一幅漫画，画中配诗“临水种桃知有意，一株当作两株看”．其中呈现的光学现象是（　　）

A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
2．初三的小刚放学过马路,看见一位盲人因无法看见红绿灯的信号,通过马路十分为难。回到家 的小刚想通过已学过的电学知识设计一个带有铃声的交通信号灯电路图,要求各用电器互不影响,绿灯亮的同时电铃 1 响,红灯亮的同时电铃 2 响,下列图中符合要求的是
A． B．
C． D．
3．下列与声现象有关的说法中，正确的是（　　）
A．“闻其声，知其人”是根据声音的音调来判断的
B．长笛演奏者吹奏时抬起不同的手指，就会改变振动的空气柱长度从而改变长笛的音色
C．用大小不同的力拨动同一根琴弦，主要是改变声音的响度

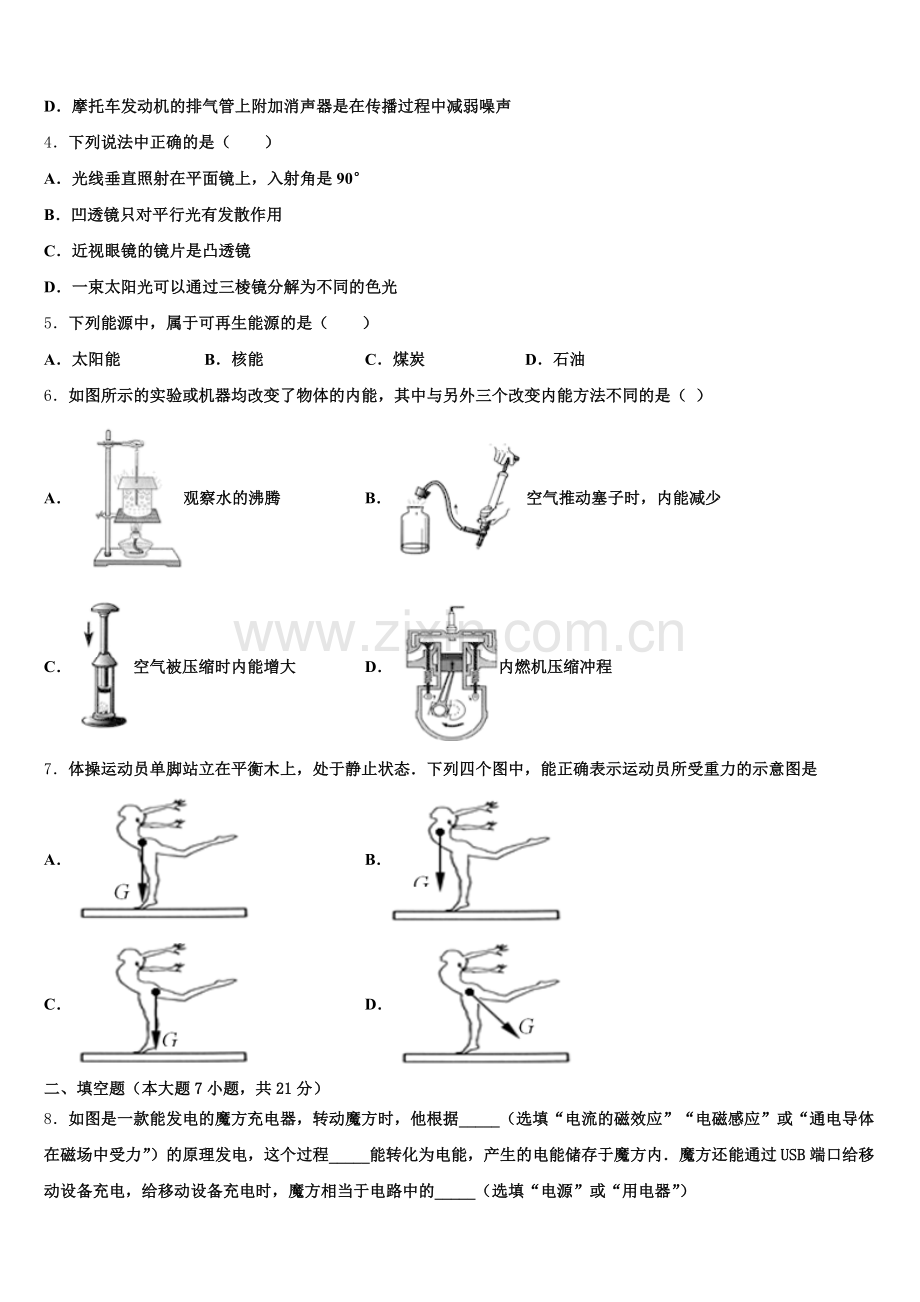

D．摩托车发动机的排气管上附加消声器是在传播过程中减弱噪声
4．下列说法中正确的是（　　）
A．光线垂直照射在平面镜上，入射角是90°
B．凹透镜只对平行光有发散作用
C．近视眼镜的镜片是凸透镜
D．一束太阳光可以通过三棱镜分解为不同的色光
5．下列能源中，属于可再生能源的是（　　）
A．太阳能 B．核能 C．煤炭 D．石油
6．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ ）
A．观察水的沸腾 B．空气推动塞子时，内能减少
C．空气被压缩时内能增大 D．内燃机压缩冲程
7．体操运动员单脚站立在平衡木上，处于静止状态．下列四个图中，能正确表示运动员所受重力的示意图是
A． B．
C． D．
二、填空题（本大题7小题，共21分）
8．如图是一款能发电的魔方充电器，转动魔方时，他根据_____（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程_____能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_____（选填“电源”或“用电器”）

9．如图甲所示，水平地面上的一物体受到方向不变的水平力F的作用，力F的大小与时间t的关系和物体的速度v与时间t的关系如图乙所示．综合分析图象可知，当t＝1 s时，物体应处于_______状态；当t＝3 s时，物体受到的摩擦力为_______N．

10．气象部门用火箭将碘化银洒向云层，碘化银吸附水汽，加速水蒸气_____成小水滴，或加速水蒸气_____成冰晶（均填物态变化名称）．水蒸气变成冰晶的过程中_____热量．
11．小明用图示滑轮组在5s内将重为300N的重物匀速提高了2m，所用拉力为200N，该过程中拉力做的有用功为_____J，该滑轮组的机械效率为_____。若其他条件不变，将重物匀速提升5m，该滑轮组的效率将_____。小华同学根据公式F＝（G物+G动）算出此滑轮组中动滑轮重力为100N，实际的动滑轮重力_____（选填“＞”、“＝”或“＜”）100N。

12．如图甲所示,放在粗糙程度不变的水平地面上的物体,用方向不变的力F向右拉物体,拉力F的大小随时间的变化关系如图乙所示,物体的运动速度随时间的变化关系如图丙所示,则在t=1s时,物体受到的摩擦力为__________N:在=3s时,物体受到的摩擦力为_________．

13．茅岩莓茶是张家界市的土特产，有极高的药用价值，沏上一杯清香扑鼻，这是因为分子在做_________运动， 清香扑鼻是_________现象，在沏茶过程中，茶叶的内能______.(选填“增大”“减小”或“不变”)
14．许多人习惯将手机挂在胸前或睡觉时放在枕边，其实这样是不科学的，因为手机发射出的_____会对人的心脏或大脑造成不良影响。在接听电话时，我们很容易分辨出熟悉的人的声音，这是根据声音的_____来判断的。
三、作图题（共7分）
15．根据平面镜成像特点画出图AB在镜中的像．

16．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图．（力的作用点画在物体的中心）
（_____）

17．请你在下图中画出静止在水中的小球所受力的示意图．

四、实验题（本大题共5小题，共20分）
18．在“测量小灯泡电阻”的实验中，小灯泡的额定电压为2.5V。

（1）请你用笔画线代替导线，将图甲中实物电路连接完整（要求滑动变阻器滑片向右移动时灯泡变亮）；
（_____）
（2）连接电路后，闭合开关，小灯泡发光，但电压表示数为0，经检查电路中a、b、c、d四根导线中有一根断了，则该导线是_____（填写字母）；
（3）排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻约为_____Ω（保留1位小数）；
（4）如果考虑电表自身电阻对实验的影响，则小灯泡电阻的测量结果与真实值相比_____（选填“偏大”或“偏小”）。
19．关于凸透镜成像实验，完成以下内容：

（1）首先应将蜡烛、凸透镜和光屏依次固定在光具座上，如图所示，发现烛焰的像不能呈现在光屏的中央，但是很清晰，接下来该如何操作：______。
（2）调整正确以后，观察到光屏上所成像的特点是倒立______（放大、等大、缩小）的实像。
（3）实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像。对此下列解释合理的是______。
A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C．这是烛焰发出的光经凸透镜表面反射形成的像
20．通过学习我们知道，滑动摩擦力f的大小是由物体接触面问的压力F和接触面的粗糙程度决定的，物理学中用动摩擦因数μ表示接触木板面面的粗糙程度则有关系式成立，琳琳设计如图所示的装置测量动摩擦因数μ的太小。

（1）实验时，琳琳先测摩擦力f的大小，把木块放在水平桌面上，水平拉动弹簧测力计，并使木块做_____运动，这样做的依据是_____。
（2）实验时，琳琳将一个重为8N的物体放在水平桌面上，匀速拉动物体测得摩擦力为3.2N，则动摩擦因数μ＝_____。
21．小华想测量一种红葡萄酒的密度，但家里没有量筒，只有量程为200g的天平、砝码、小空瓶、水．他按照自己设计的实验方案进行了测量．

m1/g
m2/g
m3/g
12
36

（1）在调节天平平衡时，小华将天平放在______上，将游码移到标尺左端______，发现天平的指针不在分度盘中央，如图甲所示，他应该将______向______调．使指针指在分度盘中央．
（2）小华调整好天平后，利用天平测了3次质量，具体步骤如下：
①天平测量小空瓶的质量m1，并记录在数据表格中．
②用天平测量小瓶装满水的总质量m2，并记录在数据表格中．
②用天平测量小瓶装满红葡萄酒的总质量m3，如图乙，将数据填入表格______．
根据小华测量的数据，计算出红葡萄酒的体积为______cm3、密度是______g/cm3
（3）小李在认真观察了红葡萄酒的商品说明后，发现酒瓶上写有750mL的字样，觉得小华的测量方式太过繁琐，他决定直接将一整瓶葡萄酒放在天平上测出其总质量m总，然后将酒全部倒出，再用天平测出空瓶质量m空，最后用，就是红葡萄酒的密度．你认为小李的方法______（选填“可行”、或“不可行”），理由是：______．
22．某小组在室温环境为20℃的条件下观察水的沸腾现象。实验中，根据实验数据绘制了温度随时间变化的图象如图所示，由图象可知：
（1）水的沸点是________℃。
（2）实验时周围环境的气压________（选填“高于”“等于”或“低于”）1标准大气压。
（3）水沸腾后继续加热，水的温度将________（选填“降低”“不变”或“升高”）。

五、计算题（本大题共2小题，共13分）
23．一只质量为0.1kg的平底玻璃杯内装有质量为0.1kg的水，杯中水深0.1米，底面积为8cm2，放在水平桌面上，已知ρ水=1.0×103kg/m3，g=10N/kg，求
（1）水对杯底的压强；
（2）杯子对桌面的压强．
24．甲乙两地的距离是900km，一列火车从甲地早上7:30出发开往乙地，途中停靠了几个车站，在当日16:30到达乙地．列车行驶途中以144km/h的速度匀速通过长度为400m的桥梁，列车全部通过桥梁的时间是25s．求：火车从甲地开往乙地的平均速度是多少千米每小时？火车的长度是多少米？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题：
电动车因为具有轻便、快捷和环保等优点备受大家喜爱．通常说的电动车是以蓄电池作为能量来源．为了能使蓄电池的使用寿命更为长久，作了放电余留20%左右即停止电能输出的电路设计．如表是某型号电动自行车的相关数据．
整车
整车质量
40kg
最高车速
10m/s
最大噪音
62dB
效率
75%
蓄电池
容量
0.5kW·h
供电电压
48V
电动机
额定电压
48V
（1）如图所示的实验中，能反映电动机工作原理的是如下图中的________________．

（2）关于电动车，下列说法中错误的是（_________）
A．电瓶车手把相当于轮轴 B．紧急刹车时，人会向前倾导致人的动能变大
C．行驶过程中轮胎发热，轮胎内能一定增大 D．后视镜用凸面镜是为了扩大视野
（3）电动车中改变车速的控制器相当于是实验室中的____________（填物理实验器材名称），它和电动机应该________选填“串联”或“并联”）在一起使用．
（4）该电动车最多能输出的机械能为___________J.
（5）立志考一中高中部的李晨滔同学骑着该电动车，以最大规定速度在水平路面匀速行驶时，且该电动车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图所示．则该过程中电动车克服摩擦力做功的功率为225W，则晨滔同学的的质量是_________kg.（g取10N/kg）

26．阅读短文，回答问题
嫦娥四号探测器
嫦娥四号探测器由着陆器与巡视器组成，巡视器被命名为“玉兔二号”。作为世界首个在月球背面软着陆和巡视探测的航天器，其主要任务是着陆月球表面，继续更深层次更加全面地科学探测月球地质、资源等方面的信息，完善月球的档案资料。
为什么我们总看不到月球背面呢？月球围绕地球公转的同时也在自转，地球和月球之间存在相互作用的引力，并且月球背向地球的半球离地球远，受到地球的引力小。如果月球自转周期与绕地球公转周期不相等，那么月球上同一部分与地球距离会发生变化，使其所受地球引力发生变化。这导致月球不同岩石之间产生摩擦，逐渐减慢自转的速度，最终使得月球自转与绕地球公转的周期相同，即月球被地球引力“潮汐锁定”。由于“潮汐锁定”，使得月球自转的周期等于它绕地球公转的周期，因此总是同一面朝向地球。
为了解决探测器到达月球背面后没有信号的问题，2018年5月21日，科学家把一颗叫“鹊桥”的中继卫星放在了地球和月球连线外侧的“拉格朗日点”（L2）上，在这个点上，中继卫星在地球和月球共同的引力作用下围绕地球运动，且始终悬停在月球背面的上空。这颗卫星负责地球与着陆器、月球车的通讯，为我们传回嫦娥四号的观测数据，有了这颗卫星做通讯保障，探测器才敢在月球背面着陆，这也是人类首次。

2018年12月8日，嫦娥四号探测器在西昌卫星发射中心由长征三号乙运载火箭成功发射入轨，之后经过地月转移、近月制动、环月飞行、降轨，最后着陆月球。
2019年1月3日，10时15分，嫦娥四号迎来制动时刻，7500牛发动机开机，动力下降开始；10时21分，降落相机开机，开始抓拍落月全过程；10时25分，嫦娥四号转入悬停模式，随着现场工作人员一声令下，嫦娥四号探测器从距离月面15公里处开始实施动力下降，探测器的速度逐步从相对月球1.7公里每秒降为零。经历了近700秒的落月过程，嫦娥四号探测器成功在月球背面南极﹣艾特肯盆地冯•卡门撞击坑的预选区着陆。
2019年1月11日，嫦娥四号着陆器与玉兔二号巡视器完成两器互拍，达到工程既定目标，标志着嫦娥四号任务圆满成功。
嫦娥四号采取新的能源供给方式﹣﹣同位素温差发电与热电综合利用技术结合，也就是两面太阳翼收集的太阳能和月球车上的同位素热源两种能源供给。据科学家介绍，“嫦娥四号”主要还是太阳能板供电，使用的核电源功率还比较小，仅2瓦，与电脑上的USB接口供电能力差不多，仅在月夜采集温度的时候采用。为了更直观地说明为什么我们总看不到月球的背面，可以构建月球绕地球运行过程的动态模型，构建这个模型应抓住的关键是_____。“鹊桥”卫星是靠_____传递信息的。绕月运动时的嫦娥四号探测器受到的是_____（选填平衡力作用，非平衡力作用），其运动状态_____（选填变化着，不变）。月球上没有空气，不能使用降落伞降落，只能使用反推力火箭产生的阻力实现探测器软着陆，这说明力能改变物体的_____，从悬停经700秒落月过程中，嫦娥四号探测器作_____（选填加速，减速，匀速）运动。嫦娥四号着陆器与玉兔二号巡视器上装有摄像机和照相机，摄像机和照相机的镜头相当于_____（选填凸透镜，凹透镜，平面镜），能成倒立、缩小的_____（选填实像，虚像）。嫦娥四号探测器到达月球表面后，展开太阳能电池帆板，对着太阳方向，太阳能帆板供电时，将_____能转换为_____能。
27．生活中处处都有物理．微信是时下广为流行的一款手机软件，微信信息是手机利用_____（选填“电磁波”或“超声波”）进行传播的．随着科技的发展，利用太阳能给手机充电已成为现实．太阳能属于_____（选填“可再生”或“不可再生”）能源．阳光透过树叶间的缝隙，在地面上形成了许多圆形的光斑，这是光的___形成的．我们能从不同方向看到一朵花，这是由于光在花朵表面发生了___反射．透过蓝色玻璃观察红花时，看到的花是___色的．某家庭需要将50kg、初温为10℃的水加热到50℃作为生活用水，他们利用煤气灶烧水，需要燃烧0.8kg的煤气．这些水从10℃加热到50℃需要吸收的热量为_____J，0.8kg的煤气完全燃烧放出的热量为_____J，煤气灶烧水的效率为_____．（c水=4.2×103J/（kg•℃），q煤气=4.2×107J/kg）如图甲，松开气球的口子，快速放气后会感到气球温度变_____，这是因为气体_____，导致内能变化．如图乙，松开气球的口子，气球向后喷出气体的同时，气球会沿着绳子快速向前飞去，这说明_____．
小明看到在沸腾的油锅中取铁球的表演后，得知锅中的“油”是由油和醋组成的混合液体，油的沸点为287℃，醋的沸点只有60℃，当温度达到_____℃时液体就沸腾了，继续加热，液体的温度_____（选填“会”或“不会”）升高，表演时铁球的温度不可能超过_____℃．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
诗句“临水种桃知有意，一株当作两株看”中的“一株当作两株看”是桃树在水中成像，水中的像和真实的桃树一共两株，是平面镜成像，属于光的反射现象．正确的选择是B．
2、C
【解析】
A. 电路为串联电路，各用电器会相互影响。故A不符合题意。
B. 电路中S1控制红灯和电铃2支路，S2控制绿灯和电铃1支路，符合“绿灯亮的同时电铃 1 响，红灯亮的同时电铃 2 响”的要求，但各支路中的信号灯和电铃是串联的，会相互影响。故B不符合题意。
C. 电路中S1控制红灯和电铃2支路，S2控制绿灯和电铃1支路，符合“绿灯亮的同时电铃 1 响，红灯亮的同时电铃 2 响”的要求，且各支路中的信号灯和电铃是并联的，不会相互影响。故C符合题意。
D. 电路中S1、S2都在干路上，当两开关同时闭合时，所有用电器全部同时工作；当断开任意一各开关是，所有用电器都不能工作。故D不符合题意。
3、C
【解析】
（1）不同的发声体因材料和结构不同，所发出的声音的音色就不同，音色是辨别不同发声体的重要依据；
（2）音调与频率有关，频率越大，音调越高；
（3）响度与振幅有关，振幅越大，响度越大；
（4）减弱噪声的途径：在声源处减弱，在传播过程中减弱，在人耳处减弱。
【详解】
A、不同的人发出声音的音色不同，所以“闻其声而知其人”是通过音色辨别的，故A错误；
B、长笛演奏者吹奏时抬起不同的手指，就会改变振动的空气柱长度，长度改变，振动的频率会发生变化，音调会改变，故B错误；
C、用大小不同的力拨动同一根琴弦，振幅不同，所以发声的响度会不同，故C正确；
D、摩托车发动机的排气管上附加消声器是在声源处减弱噪声，故D错误。
故选C。
4、D
【解析】
A．当入射光线垂直于反射面入射时，入射光线、法线以及反射光线三线合一，所以反射角等于入射角，都等于0°，故A错误；
B．凹透镜对光线有发散作用，不单指对平行光，故B错误．
C．近视眼是由于晶状体太厚或眼球的前后方向太长，导致像成在视网膜的前方，故用凹透镜来矫正，故C错误；
D．当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象；故D正确．
5、A
【解析】
使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源．像太阳能、风能、水能、地热能、潮汐能等能源，在自然界中是可以再生的能源，即为可再生能源；而像煤、石油、天然气、核燃料等能源，使用之后在短时间内无法在自然界中再次产生的能源是不可再生能源，故选A．
6、A
【解析】
改变内能的两种方法：做功和热传递．选项A是通过热传递的方式改变内能，改变了水的温度；选项B、C、D是通过做功的方式改变内能，A符合题意．
7、A
【解析】
运动员在平衡木上静止，受竖直向下的重力和竖直向上的支持力，且两个力是一对平衡力，作用点都画在运动员的重心上；先确定运动员的重心，因为是单腿站立，运动员身体前倾，后腿在后，所以该运动员的重心大概在腰部附近，为了达到平衡，重心一定在支点的正上方，A、B、C中的A选项更符合实际情况，D选项中重力方向不是竖直向下；

二、填空题（本大题7小题，共21分）
8、电磁感应机械能电源
【解析】
利用电磁感应现象可以产生感应电流；在电磁感应现象中机械能转化为电能；在对外供电的过程中，电源会提供电能．
【详解】
转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；在发电的过程中，电能转化为机械能；魔方给移动设备充电时，魔方提供电能，相当于电路中的电源．
发电机的原理是利用电磁感应现象，而电动机的原理是通电导体在磁场中受力运动，它们的能量转化分别是：机械能转化电能，电能转化为机械能．
9、静止 2
【解析】
根据乙图可知，当t＝1 s时，物体的速度为零，所以物体处于静止状态；
根据第四到第六秒的速度图像可知，此时间内速度不变，为匀速直线运动，受平衡力的作用，由图得此时拉力为2N，所以摩擦力也为2N；
第三秒时物体做加速运动，但压力和接触面不变，所以摩擦力不变，即第三秒时摩擦力也为2N．
点睛：重点是平衡状态的判断，能根据图像获得有用信息，匀速直线运动时得出摩擦力的大小，且摩擦力与速度无关，所以加速运动时摩擦力等大．
10、液化 凝华 放出
【解析】
试题分析：（1）人工降雨时，将碘化银洒向云层，碘化银吸附水汽，加速水蒸气发生液化现象，形成小水滴，就是雨；也可加速水蒸气发生凝华现象，形成小冰晶；
（2）水蒸气变成冰晶的过程中（即凝华过程），要放出热量；
考点：液化及液化现象；升华和凝华的定义和特点．
点评：分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识．
11、600 75% 不变 ＜
【解析】
由图知道，承担物重的绳子的股数是：n＝2，所以，拉力端移动的距离是：s＝2h＝2×2m＝4m，有用功是：W有用＝Gh＝300N×2m＝600J，拉力做的总功是：W总＝Fs＝200N×4m＝800J，
故滑轮组的机械效率是：η＝×100%＝×100%＝75%；由η＝
知道，滑轮组的机械效率与提升高度无关，所以，若其他条件不变，重物匀速提升高度5m，则该滑轮组的机械效率不变；
在不计摩擦和绳重的情况下，可由F＝（G物+G动）求出动滑轮的重力；事实上，摩擦和绳重是存在的，一部分拉力要克服摩擦和绳重，则实际用于提升物体和动滑轮的拉力较小，由F＝（G物+G动）知道，实际的动滑轮重力小于100N。
12、2 4
【解析】
由图丙可知，在t=1s时，物体处于静止状态，所受的力是平衡力，摩擦力等于推力为2N；在t=3s时，物体处于匀速直线运动状态，所受的力是平衡力，摩擦力等于此时的推力为4N．
13、热(永不停息地无规则) 扩散 增大；
【解析】
闻到茶水的清香，是茶叶的清香分子，扩散到空气当中的现象，这是因为分子在永不停息地做无规则运动；在沏茶过程中，茶叶的温度增大，内能增大；
14、电磁波 音色
【解析】
手机既是无线电发射台，又是无线电接受台，手机工作时辐射出电磁波，对心脏产生一定影响，因此手机尽量不要挂在胸前；
接听电话时，很容易分辨出熟人的声音，这主要是根据声音的音色来判断的。

三、作图题（共7分）
15、
【解析】
平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
【详解】
分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：

16、
【解析】
物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上．
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图所示：

17、
【解析】
分析：先对小球进行受力分析，然后根据规则物体的重心在物体的几何中心确定力的作用点，再过作用点表示出力的方向．
解答：静止在水面上的小球受到重力和浮力作用，所受重力和浮力大小相等，是一对平衡力，重力和浮力的作用点是小球的球心，然后过球心作竖直向下的重力和竖直向上的浮力，作图时要注意两条线段长度要相等．如图所示：

【点睛】本题考查规则物体重心的确定以及力的示意图的正确画法，牢记重力的方向总是竖直向下的，浮力的方向总是竖直向上．

四、实验题（本大题共5小题，共20分）
18、 b 10.4 偏小
【解析】
（1）滑动变阻器滑片向右移动时灯泡变亮，即电阻变小，电流变大，故变阻器右下接线柱连入电路中，如下所示：

（2）小灯泡发光，电路为通路，但电压表示数为0，导线b断了；
（3）排除故障后，闭合开关，当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.24A，由欧姆定律，则小灯泡正常发光时的电阻约为：；
（4）图中电压表测量的电压是准确的，根据并联电路电流的规律，电流表示数大于灯的实际电流，由欧姆定律，则小灯泡电阻的测量结果与真实值相比偏小。
19、向上调整凸透镜的高度，使烛焰、凸透镜和光屏它们的中心在同一高度 缩小 B
【解析】
（1）为了使像成在光屏中心，实验开始前，应将发光体、凸透镜和光屏中心调节在同一高度上，由图象可知我们应当向上调整凸透镜的高度，使烛焰、凸透镜和光屏它们的中心在同一高度；
（2）由图可知，u＞v，故此时物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；
（3）据题可知，此时成的是正立、放大的像；
A．若它的某些部分到凸透镜的距离稍大于焦距，即蜡烛处于1倍焦距和2倍焦距之间，应该成一个倒立、放大的实像，故A错误；
B．若它的某些部分到凸透镜的距离稍小于焦距，即在1倍焦距以内，此时看到一个正立、放大的虚像，故B正确；
C．若是通过透镜的表面反射成像，即相当于凸面镜成像，故成的是正立、缩小的虚像，故C错误。
20、匀速直线 二力平衡 0.4
【解析】
（1）在实验中弹簧测力计沿水平方向拉动木块，并使木块作匀速直线运动，根据二力平衡知识，此时拉力大小与摩擦力相等；
（2）动摩擦因数的大小等于摩擦力与压力的比值，即。
21、水平桌面 零刻度线 平衡螺母 右 21.6 24 0.9 不可行 酒瓶比较高，放在托盘上不稳
【解析】
（1）将天平放在水平桌面上，将游码移到标尺左端“0”刻度线处，由图甲所示可知，指针偏向分度盘的左侧，应向右调节平衡螺母，使指针对准分度盘的中央刻度线，这表示天平平衡；
（2）用天平称量葡萄酒和瓶的总质量时，砝码总质量是20g+10g=30g，游码对应的刻度值是3.6g，所以读数为30g+3.6g=33.6g．小瓶中的葡萄酒质量等于总质量减去空小瓶的质量，即m=33.6g-12g=21.6g；由小瓶装满水的总质量m2和小空瓶的质量m1，可得所装水的质量m水=m2-m1=36g-12g=24g，水的体积，则红葡萄酒的体积V=V水=24cm3，葡萄酒的密度为：；
（3）小李设计实验的方法不可行，因为不能直接将酒瓶放在天平上测量质量，酒瓶比较高，放在托盘上不稳，容易发生危险 或 酒瓶总质量远远超过天平量程，无法测量．
22、97低于不变
【解析】
（1）从图象可以看出，水在沸腾过程中温度吸热温度保持不变，所以由图象可知，水沸腾时的温度是97℃。
（2）水沸腾时的温度是97℃，1标准大气压下水的沸点是100℃．沸点跟气压有关，气压越高，沸点越高，所以此时气压低于1标准大气压。
（3）由图象知，水在第2min开始沸腾，不断吸收热量，温度保持97℃不变，

五、计算题（本大题共2小题，共13分）
23、1000Pa 2500Pa
【解析】
（1）水对杯底的压强：p＝ρgh＝1.0103kg/m310N/kg0.1m＝1000Pa；（2）杯子对桌面的压力：F＝G总＝（m杯m水）g＝（0.1kg0.1kg）10N/kg＝2N，杯子对桌面的压强：p′＝＝＝2500Pa．
24、（1）；（2）600m
【解析】
（1）火车从甲地开往乙地的平均速度：
（2）火车过桥时，由得：

六、综合能力题（本大题共3小题，共18分）
25、D B 滑动变阻器 串联 1.08×106 50
【解析】
（1）电动机是利用通电导体在磁场中受力而运动制成的，
A．图中没有电源，则导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机原理，不符合题意；
B．是奥斯特实验，证明了通电导线周围存在磁场，不符合题意；
C．研究的是电磁铁磁性的强弱与线圈匝数的关系．不符合题意；
D．图中有电源，闭合开关后，通电导线在磁场中受力运动，是电动机的原理，符合题意．
（2）A．电动车的车把相当于轮轴，车把相当于轮，前轴相当于轴，是一个省力杠杆，故A正确；
B．紧急刹车时，人会向前倾，是由于人具有惯性，此时人的速度、质量没变，动能不变，故B错误；
C．行驶过程中轮胎克服摩擦做功，机械能转化为内能，使轮胎的内能增加、温度升高而发热，故C正确；
D．凸面镜对光线有发散作用，可以阔大视野，从而更好地注意到后方车辆的情况，故D正确；
（3）电路中的电流大小可通过滑动变阻器来改变，电流变化了，电动机转动的速度就会改变，因此，电动车中改变车速的控制器相当于是实验室中的滑动变阻器，在连接时，应将滑动变阻器与电动机串联在电路中；
（4）蓄电池的最大容量：W电=0.5kW•h=0.5×3.6×106J=1.8×106J，根据题中的效率值可得，电能转化为的机械能：W机械能=W电×（1-20%）×75%=1.8×106J×（1-20%）×75%=1.08×106J；
（5）由P=fv得f===22.5N，由图像求出总质量为m总==90kg，m人=m总-m车=90kg-40kg=50kg．
26、月球自转的周期等于它绕地球公转的周期 电磁波 非平衡力作用 变化着 运动状态 减速 凸透镜 实像 太阳能 电
【解析】
（1）月球绕地球一周的过程中，其正面始终正对地球，据此可知，月球公转一周的时间内恰好自转一周，故构建这个模型应抓住的关键是月球自转的周期等于它绕地球公转的周期；卫星导航靠电磁波传递信息；
（2）嫦娥四号绕月转动不是直线运动，运动方向不断变化，也就是状态不断变化，所以受非平衡力的作用；
（3）使用反推力火箭产生的阻力实现探测器软着陆，火箭在反推力的作用下速度减小，说明力能改变物体的运动状态；探测器从悬停经700秒落月过程中，速度逐渐减小，最后安全着陆；
（4）照相机和摄像机的镜头相当于凸透镜，能成倒立、缩小、实像；
（5）太阳能电池板供电时，把太阳能转化为电能。
27、电磁波 可再生 直线传播 漫 黑 8.4×106 3.36×107 25% 低 对外做功 力的作用是相互的 60 不会 60
【解析】
微信信息是利用手机通过一定频率的电磁波进行传播的；太阳能能源源不断获得，是可再生能源；树叶间有空隙，形成一个个小孔，树荫下地面上的光斑是太阳经小孔成的实像，是光的直线传播形成的．我们能从不同方向看到一朵花是由于光射到树叶表面上发生了漫反射，反射光线射向各个方向的缘故．蓝色的玻璃只能透过蓝光，其它色光被吸收了，透过蓝色的玻璃看这朵花，呈现黑色；水吸收的热量：
Q吸＝cm水(t−t0)＝4.2×103J/(kg⋅℃)×50kg×(50℃−10℃)＝8.4×106J，0.8kg煤气完全燃烧放出的热量：
Q放＝m煤气q＝0.8kg×4.2×107J/kg＝3.36×107J. 煤气灶烧水的效率为＝25%
图甲，松开气球的口子，快速放气后会感到气球变凉，这是因为气体对外界做功，本身的内能减小，温度降低；如图乙,松开气球的口子,气球向后喷出气体的同时,空气给气球一个反作用力,气球会沿着绳子快速向前飞去,说明力的作用是相互的(或力可以改变物体的运动状态).由于锅中的“油”是由油和醋组成的混合液体，醋的沸点是60℃，所以锅中的液体温度达到60℃时液体就沸腾了；液体沸腾的特点是吸收热量，但温度不变，所以继续加热液体的温度不会升高，表演时铁球的温度不可能超过60℃；只有当醋全部汽化后，再继续加热，油温度才会升高．
