四川省成都市浦江县市级名校2026年初三下学期第二次诊断性考试物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的四个实验中，能反映电动机原理的是
A． B．
C． D．
2．水具有比热容大的特点，如图现象中与此特点无关的是（　　）
A．海边的昼夜温差较小 B．空调房间里放盆水可以增加湿度
C．冬天暖气设备用热水供暖 D．用水冷却汽车发动机
3．物体在水平拉力的作用下沿水平面向右做直线运动，物体运动的路（s）﹣时间（t）图象如图所示，根据图象，下列判断正确的是

A．物体10s时的速度大于4s时的速度
B．0﹣6s物体所受的拉力大于6﹣12s物体所受的拉力
C．0﹣6s拉力对物体所做的功大于6﹣12s拉力对物体所做的功
D．0﹣6s拉力对物体做功的功率小于6﹣12s拉力对物体做功的功率

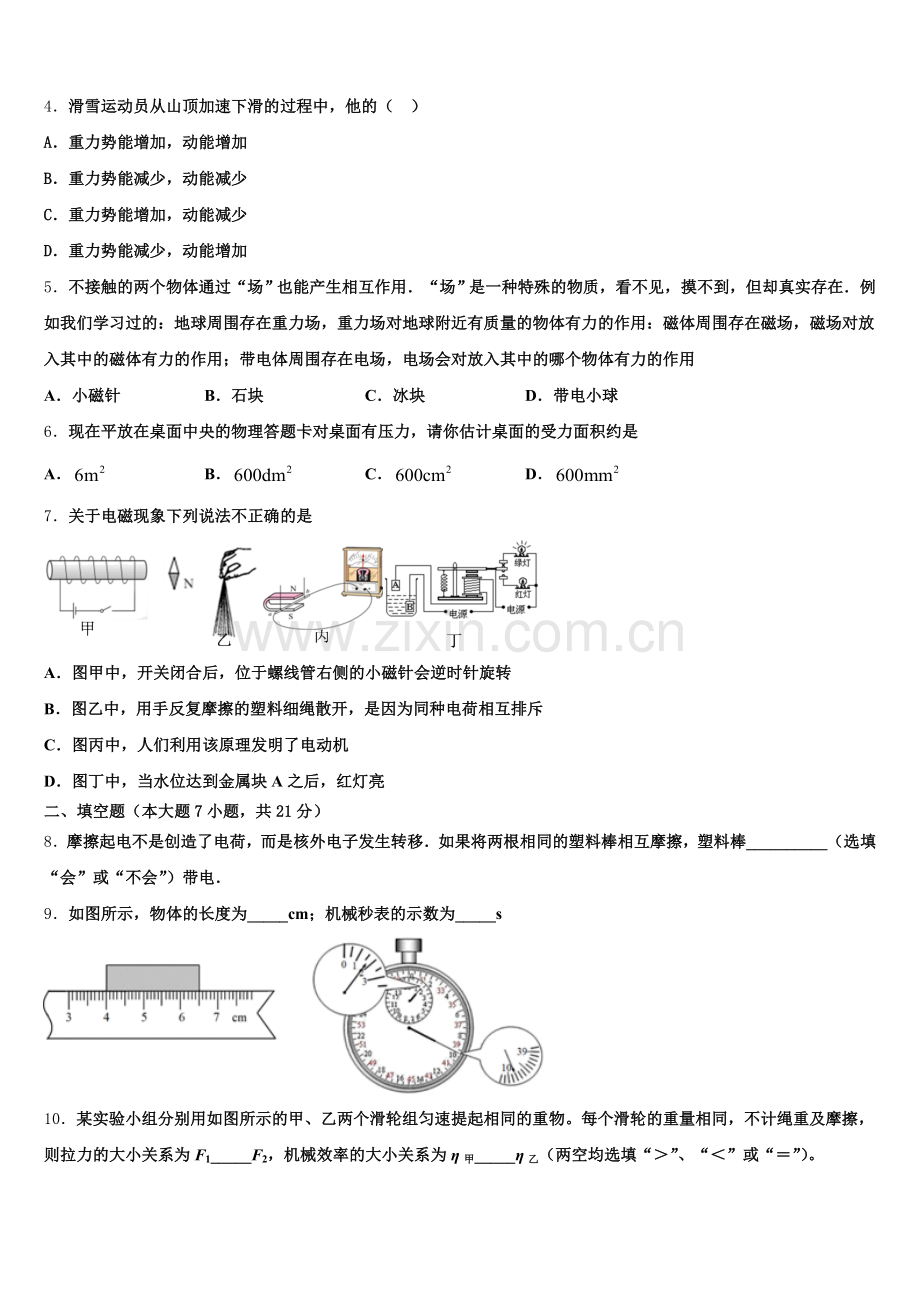

4．滑雪运动员从山顶加速下滑的过程中，他的（ ）
A．重力势能增加，动能增加
B．重力势能减少，动能减少
C．重力势能增加，动能减少
D．重力势能减少，动能增加
5．不接触的两个物体通过“场”也能产生相互作用．“场”是一种特殊的物质，看不见，摸不到，但却真实存在．例如我们学习过的：地球周围存在重力场，重力场对地球附近有质量的物体有力的作用：磁体周围存在磁场，磁场对放入其中的磁体有力的作用；带电体周围存在电场，电场会对放入其中的哪个物体有力的作用
A．小磁针 B．石块 C．冰块 D．带电小球
6．现在平放在桌面中央的物理答题卡对桌面有压力，请你估计桌面的受力面积约是
A． B． C． D．
7．关于电磁现象下列说法不正确的是

A．图甲中，开关闭合后，位于螺线管右侧的小磁针会逆时针旋转
B．图乙中，用手反复摩擦的塑料细绳散开，是因为同种电荷相互排斥
C．图丙中，人们利用该原理发明了电动机
D．图丁中，当水位达到金属块A之后，红灯亮
二、填空题（本大题7小题，共21分）
8．摩擦起电不是创造了电荷，而是核外电子发生转移．如果将两根相同的塑料棒相互摩擦，塑料棒__________（选填“会”或“不会”）带电．
9．如图所示，物体的长度为_____cm；机械秒表的示数为_____s

10．某实验小组分别用如图所示的甲、乙两个滑轮组匀速提起相同的重物。每个滑轮的重量相同，不计绳重及摩擦，则拉力的大小关系为F1_____F2，机械效率的大小关系为η甲_____η乙（两空均选填“＞”、“＜”或“＝”）。

11． “可燃冰”作为新型能源．有着巨大的开发使用潜力．若100g “可燃冰”完全燃烧放出的热量为4.2×107J.则可燃冰的热值是_______________J/kg．若这些热成被水完全吸收，可使2t水温度升高___________℃. [c水=4.2×103J/(kg·℃)]
12．有一个电热器标有“220V、330W”和“220V、110W”两档字样，当转换开关对准“220V、330W”时，若电源电压为220V，则这个电热器1min消耗_____J的电能；把转换开关对准“220V、110W”时，该电热器接入电路的电阻是_____Ω．
13．如图，手机与音叉的位置保持不变，利用手机软件测出音叉发出的声音从变为。说明音叉发出的声音________（选填“音调”、“响度”或“音色”）变小。

14．白炽灯是根据电流的_____效应工作的。灯丝做成螺旋状是为了_____（选填“增大”或“减少”）散热，以便更好地发光。
三、作图题（共7分）
15．根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．

16．设计一个家庭电路，要求客厅开关S1控制L1和L2；卧室开关S2控制壁灯，该壁灯有两种亮度通过开关S3调节．请在下图中连线，形成符合要求的完整电路图．
（________）

17．2012年6月，我国自主设计的载人潜水器“蛟龙号”，实验下潜7000m达到一个新的深度．试验经历了以下主要过程：母船用新型的吊装设备将潜水器投放到海中；潜水器缓慢竖直下潜和上升；吊装设备将潜水器吊上母船．如图是母船的吊装设备的示意图，图中虚线框中是滑轮组（未画出），电动机拉放滑轮组绳子自由端，挂钩挂着潜水器．吊装设备缓慢地将潜水器投放到海中，然后，潜水器下潜用时t1=6h，到达7000m出停留t2=0.5h，上升用时t3=3.5h．潜水器上升到海面后，挂钩挂着潜水器离开水面后，缓慢匀速竖直上升高度h=6m，在这个过程中电动机拉滑轮组绳子自由端的拉力F1=5.5×104N，滑轮组的机械效率η=80%．
已知潜水器总质量（含潜水员）m=2.2×104kg，体积V=20m3，水的密度ρ1=1.0×103kg/m3，海水的密度ρ2=1.03×103kg/m3，g取10N/kg．不计绳和挂钩的质量，不考虑空气阻力，不考虑潜水器离开海面后海水对潜水器质量的影响．求：
吊装设备将潜水器投放至刚被海水浸没时，挂钩的拉力是多大？潜水器从开始下潜到返回海面的整个过程中，平均速度是多少米/秒？滑轮组中，与动滑轮相连的绳子是多少段？
四、实验题（本大题共5小题，共20分）
18．在“探究凸透镜成像规律的实验”中：
（1）小明让凸透镜正对着太阳，得到图甲所示的光路图，该透镜的焦距为_____cm。
（2）利用图乙装置进行以下操作：
①如果烛焰在光屏上的像偏低，应将蜡烛向_____（选填“上”或“下”）调节。
②把烛焰放在距凸透镜17cm处时，移动光屏，可以在光屏上得到一个清晰的倒立_____（选填“放大”或“缩小”）的实像，
③将蜡烛移到距凸透镜5cm处，无论怎样调节光屏，光屏上始终接收不到像，这时观察者应该从_____（选填“左”或“右”）侧透过凸透镜直接观察。

（3）小明换用了另一块凸透镜进行实验，发现如图所示，从A处入射一条光线即入射光线为AC，出射光线即折射光线为CB，且AO＜OB．已知OB＝10cm，该凸透镜的焦距可能是_____
A．f＝4cm B．f＝5cm C．f＝8cm D．f＝12cm
19．薛亮观察到生活中船靠岸时将缆绳绕在缆柱上．于是就想探究：“绕在固定圆棒上的绳子受到的滑动摩擦力大小与哪些因素有关，”他找来了细绳，在绳的一端挂上20g的钩码．接着如图所示，将绳子缠绕在不同材质的圆棒上，然后再将弹簧测力计系在绳子的另一端，拉动绳子使之匀速上升并记下弹簧测力计的读数填入表中．
实验序号
圆棒材质
缠绕圈数
弹簧测力计示数
a
橡胶
1
0.7
b
橡胶
2
1.6
c
橡胶
3
4.1
d
玻璃
1
1.2
e
玻璃
2
4.0

（1）在本次实验探究中，薛亮采用的实验探究方法是_____．
（2）小慧看了薛亮的数据记录表，指出表格设计存在的一个不足并进行了修正，该不足是_____．
（3）分析序号a、b、c的三次实验数据，可以得出：圆棒的材质相同时，绳子绕的圈数越多，缠绕在固定圆棒上的绳子受到的摩擦力_____．
（4）要分析固棒材质对摩擦力大小的影响，应采用_____两次实验数据．
（5）若还想研究缠绕在固定圆棒上的绳子受到的滑动摩擦，与绳子悬挂的物重是否有关．还应增加的实验器材是_____．
20．学习了比热容的知识后，小刚想比较常喝的豆浆和牛奶的吸热能力。小刚在家中进行了如左图所示的实验：在两个相同的饮料瓶中分别装入质量相同、初温都是室温的豆浆和牛奶，两瓶中各放有一支相同的温度计，然后将两个塑料瓶同时浸入一盆温度较高的热水中。他观察发现：浸入相同的时间，豆浆的温度升高较多。

（1）要使牛奶和豆浆升高相同的温度，应让________加热的时间长些。这说明它们升高相同的温度时，豆浆吸收的热量比牛奶吸收的热量_______，实验表明：______的吸热能力更强些。
（2）实验中选择将豆浆和牛奶浸入同一盆热水中，可以保证在相同时间内豆浆和牛奶____________相同，然后用比较____________的方法来完成探究实验的。
（3）小刚根据记录的实验数据大致画出了豆浆的温度随时间变化的图线（如图中图线A所示），请你在答题卡图中大致画出牛奶的温度随时间变化的图线。
（_____）
21．小华探究凸透镜的成像规律.

（1）课间，小华到室外利用太阳光来测量凸透镜的焦距，她将该凸透镜正对着太阳光，如图甲所示.此时纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L。此时再将这个凸透镜与纸之间距离稍微增大，若光斑变大，则凸透镜的焦距f_______L （选填“>”、“<”或“=”）;调整以后得到如图乙所示的光路图。
（2）当烛焰位于如图丙所示位置时，移动光屏，可在光屏上得到一个清晰的倒立、______的实像；若将蜡烛远离透镜2cm，此时像的大小比原来的像要________些。若不移动光屏，在凸透镜前适当的位置放置_________（选填“近视眼镜”或“远视眼镜”），也可以在光屏上再次出现清晰的像。
（3）眼睛可能观察到烛焰经凸透镜所成虚像是如图丁所示四幅图中的____;
22．小明想测量标有“3.8V”字样的小灯泡的额定电功率，于是连接了如图所示的实验电路．电源电压6伏恒定不变，滑动变阻器规格为“50Ω 1A”．

（1）用笔画线代替导线，将电路连接完整．
（______）
（2）正确连接电路，闭合开关，发现小灯泡不亮．小明观察到两电表的示数情况是_____，由此判断故障是小灯泡断路．
（3）排除故障后，小明进行了正确操作，观察到的现象和测得的数据如下：
实验次数
1
2
3
4
5
发光情况
很暗
较暗
较亮
亮
很亮
电压U/V
1
2
3
3.8
4.5
电流I/A
0.20
0.22
0.25
0.30
0.34
由表中数据可得，小灯泡的额定功率是_____W；根据表格中的数据你还可得出的结论是_____（写出一点）．
（4）小明根据表中数据，计算了各次实验的灯丝电阻，分析后认为，闭合开关前灯丝的阻值小于5欧姆，小明的理由是_____．
五、计算题（本大题共2小题，共13分）
23．如图，某品牌太阳能汽车在景区接送游客。
车轮与地面的总接触面积为200cm2，该汽车对水平地面的压强2.5×105 Pa，求该车对地面的压力多大？某次运送游客时，该车以18 km/h的速度在水平路面上匀速行驶3.6 km，此时该车的输出功率为800 W。则此过程中该车受到的阻力多大？牵引力所做的功多大？
24．在如图所示的电路中，电源电压恒为3V，电阻的阻值为5Ω，滑动变阻器上标有“20Ω 1.5A”字样，电流表所用的量程为0~3A。闭合开关S后，求：
1min内消耗的电能；在保证电路安全的情况下，电路的最大功率。
六、综合能力题（本大题共3小题，共18分）
25．汽车是现代生活中不可缺少的代步工具。请回答下列问题：如图所示的汽车配件及用品中，属于有机合成材料的是（填字母）_______。
a. 钢铁外壳
b. 合成纤维材质的安全气囊
c. 橡胶轮胎
d. 羊毛座垫小明关于汽车的一些说法中正确的是_______（填字母）。
A．汽车轮胎与地面间的摩擦总是有害的
B．用乙醇汽油作燃料，能提高发动机的效率
C．轮胎橡胶的老化过程属于缓慢氧化
D．汽车在同一档位行驶，载重后速度变慢了，说明牵引力一定变小了该汽车以60km/h的速度在平直公路上匀速行驶10min后，消耗了1kg汽油（汽油完全燃烧放出的能量的40%转化为牵引力做功，汽油的热值为4.6×107J/kg），则汽车受到的牵引力为_______N。
26．在图所示的电路中，电源电压为伏保持不变，定值电阻的阻值为欧，闭合电键，电流表的示数为安．电流表、电压表的表盘如图甲、乙所示．求：电阻两端的电压____．现有两个滑动变阻器，：“欧 安”和：“欧 安”，请选择其中一个替换定值电阻或．要求：选择适当的量程，闭合电键后，移动变阻器的滑片，在保证各无件都能正常工作的情况下，使电流表和电压表都能达到各自的最大值，且使电压表的变化量最大．
第一，为满足上述要求，应选用滑动变阻器__________（选填“”或“”）替换定值电阻__________（选填“”或“”）．
第二，算出电路中电压表的最大变化量_____．

27．用滑轮组匀速提升重为2 000 N的物体，作用在绳子自由端的拉力大小为625 N，滑轮组的机械效率为80%，不计摩擦和绳重，则动滑轮的重为________N，并根据上述条件画出如图所示的滑轮组的绳子的绕法．

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A. A图是电动机原理实验图，即通电线圈在磁场中受力的作用，故A正确；
B. B装置将通电导线放在小磁针之上，是用来研究通电导体周围是否存在磁场的实验，即奥斯特的电流磁效应实验，故C错误；
C. C图是电磁感应实验装置，即是发电机的制作原理实验，故C错误；
D. D图是电流周围有磁场的实验装置，故D错误．
2、B
【解析】
A．海边的昼夜温差较小，是因为水的比热容较大，吸收或放出相同的热量，温度变化很小，A项不合题意；
B．空调房间里放盆水，水蒸发可以增加空气中的水蒸气，从而增加湿度，与比热容无关，选项B符合题意；
C．冬天暖气设备用热水供暖，是因为水的比热容大，降低相同的温度，水放出更多的热量，C项不合题意；
D．用水冷却汽车发动机，也是由于水的比热容大，升高相同的温度，能吸收更多的热量，D项不合题意。
3、C
【解析】
A、由s﹣t图象可知，0～6s和6s～12s物体以不同的速度做匀速直线运动，而0～6s过程中通过的路程是3m，6～12s的过程中通过路程为1m，因为相同时间内通过的路程越多，速度越大，所以0～6s过程中的速度大于6～12s的过程中的速度，即4s时的速度大于10s时的速度，故A错误；
B、因为物体做匀速直线运动，所以拉力等于摩擦力；而物体对水平面的压力一定（等于其重力），接触面的粗糙程度相同，所以物体在0～6s和6﹣12s受到的摩擦力相等，则0～6s物体所受的拉力等于6﹣12s物体所受的拉力，故B错误；
C、由s﹣t图象可知，0～6s过程中通过的路程为3m，6～12s的过程中通过的路程为1m，即前6s通过的路程较大；而拉力相同，由W＝Fs可知，0至6s内拉力做的功大于6s至12s内拉力做的功；故C正确；
D、由于0～6s过程中的速度大于6～12s的过程中的速度，且拉力相同，根据P＝Fv可知，0﹣6s拉力对物体做功的功率大于6﹣12s拉力对物体做功的功率，故D错误。
4、D
【解析】
试题分析：（1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．
（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
解：滑雪运动员从山顶加速下滑的过程中，运动员的质量不变，速度增大，动能增大；高度减小，重力势能减小．
故选D．
【点评】掌握动能、重力势能、弹性势能的影响因素．根据影响因素能判断动能、重力势能、弹性势能的变化．
5、D
【解析】
带电体周围存在电场，由题意类比可知，电场会对放入其中的带电物体有力的作用；故ABC错误；D正确；
6、C
【解析】
物理答题卡平放在桌面中央，受力面积即为答题卡的面积，物理答题卡的长约为30cm，宽约为20cm， 故桌面的受力面积为S=30cm×20cm=600cm2=0.06m2=6dm2=60000mm2，故ABD错误，C正确．
7、C
【解析】
A、电流从螺线管的左端流入，右端流出，结合线圈的绕向，可以确定螺线管的右端为N极，左端为S极；由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动，故A正确，不符合题意；
B、塑料捆扎绳与手摩擦带电；塑料捆扎绳上带的是同种电荷，同种电荷相互排斥，所以塑料绳会向四周散开，故B正确，不符合题意；
C、图为电磁感应现象的实验，发电机根据电磁感应原来制成的，故C错误，符合题意；
D、当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，衔铁就会在磁力吸引的作用下与红灯接通，红灯亮；故D正确，不符合题意；

二、填空题（本大题7小题，共21分）
8、不会
【解析】
摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体上，得到电子的带负电，失去电子的带正电，当两根相同的塑料棒互相摩擦时，由于组成塑料棒的原子的原子核对核外电子的束缚能力相同，故电子不会发生转移，所以塑料棒不会带电．
9、2.50 99.8
【解析】
刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm，物体左侧与4.00cm对齐，右侧与6.50cm对齐，所以物体的长度为L=6.50cm-4.00cm=2.50cm；由图知：在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为1min=60s；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在39.8s处，所以秒针指示的时间为39.8s，即秒表的读数为60s+39.8s=99.8s。
10、＜ ＝
【解析】
（1）不计绳重及摩擦，
则拉力F＝（G物+G动），由图可知n1＝3，n2＝2，
则绳子受的拉力：F1＝（G物+G动），F2＝（G物+G动），
故F1＜F2；
（2）动滑轮重相同，提升的物体重和高度相同，根据W额＝G动h、W有用＝G物h可知，利用滑轮组做的有用功相同、额外功相同，则总功也相同，
则由η＝可知，两滑轮组的机械效率相同，即η甲＝η乙。
11、4.2×108 5
【解析】
由Q放=qm得“可燃冰”的热值：q===4.2×108J/kg；这些热可使2t水温度升高：△t===5℃．
12、19800 440
【解析】
若电源电压为220V，电热器正常工作，消耗的电能：W＝Pt＝330W×60s＝19800J；
该电热器接入电路的电阻：R===440Ω．
13、响度
【解析】
dB是声音响度的单位；测出音叉发出的声音从50dB变为30dB．说明音叉发出的声音的响度变小。
14、热 减少
【解析】
[1]白炽灯是电流通过灯丝时发热，当灯丝的温度达到2500℃左右的白炽状态时会发光的原理而制成的，故它利用的是电流的热效应。
[2]为了提高灯丝的温度，减少散热，才把灯丝做成螺旋状。

三、作图题（共7分）
15、见解析
【解析】
试题分析：同名磁极相互排斥，异名磁极相互吸引；磁体周围的磁感线由N极出来，回到S极；用右手．
握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指那一端就是螺线管的N极，由此可以判断电流的方向，再判断电源的正负极．判断结果如图．
考点：电与磁
16、
【解析】
由题知，开关S1控制客厅L1和L2，说明S1在这两灯的干路上；卧室开关S2控制壁灯L3，说明S2在灯L3的支路上，该壁灯亮度通过S3调节，说明S3与电阻并联，如图所示：

17、（1）（2）（3）n="5"
【解析】
（1）潜水器刚被海水浸没时，潜水器受到水的浮力和自身重力以及挂钩的拉力．浮力向上，拉力向上，重力向下，根据二力平衡，拉力加浮力等于重力

潜水器总重
所以挂钩拉力等于
（2）潜水器下潜时间t1=6h，t2=0.5h，上升用时t3=3.5h，总时间是
下潜深度7000m，上升也是7000m，总路程是14000m 所以

（3）离开水面上升过程，已经没有浮力，上升h=6m，有用功
假设有N段绳子，则有绳自由端上升Nh高度，总功
机械效率
解得N=5
本题考查知识点多，题目陈述也比较长，但是问题的设计思路很直接，难度不高，纸老虎而已．

四、实验题（本大题共5小题，共20分）
18、10.0 ①下 放大 右 A
【解析】
（1）凸透镜对光线有会聚作用，可把平行光线会聚到凸透镜的焦点，焦距指的是焦点到光心的距离。由此可知该凸透镜的焦距为60.0cm﹣50.0cm＝10.0cm。
（2）①为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上，由于烛焰在光屏上像的位置偏低，要想使像成在光屏中央，根据过光心的光线传播方向不变，应将蜡烛向下调节。②因为物距u＝17cm，此时f＜u＜2f，所以物体通过凸透镜成倒立、放大的实像；③当物距u＝5cm＜f时，物体通过凸透镜成放大的虚像，并且虚像和物体在同一侧，所以应从右侧透过凸透镜直接观察。
（3）根据题意可知，AO＜OB，A点成像在B点，则像距大于物距，满足f＜u＜2f，成倒立、放大的实像；像距OB＝10cm，且v＞2f，即10cm＞2f，解得f＜5cm，故选A。
19、控制变量法表格中的物理量的数据没带单位越大a、d或b、e不同质量的钩码
【解析】
（1）根据表中所填数据，实验中采用的是控制变量法；
（2）表格设计存在的一个不足是：表格中的物理量的数据没带单位；
（3）由表中数据知，a、b、c的三次实验中圆棒材质相同，缠绕圈数越来越多，拉动绳子使之匀速上升，以绳子为研究对象，受到拉力、受到的滑动摩擦力和重力，根据力的平衡，测力计示数F等于绕在固定圆棒上的绳子受到的滑动摩擦力f与所挂钩码的重力G之和，F＝f+G，故绕在固定圆棒上的绳子受到的滑动摩擦力大小：f＝F﹣G，因钩码的重力一定，a、b、c的三次实验中测力计示数越来越大，故绕在固定圆棒上的绳子受到的滑动摩擦力越来越大，故分析序号a、b、c的三次实验数据，可以得出：圆棒的材质相同时，绳子绕的圈数越多，缠绕在固定圆棒上的绳子受到的摩擦力越大；
（4）要分析固棒材质对摩擦力大小的影响，根据控制变量法，要控制缠绕圈数相同，应采用 a、d或b、e两次实验数据；
（5）若还想研究缠绕在固定圆棒上的绳子受到的滑动摩擦力与绳子悬挂的物重是否有关，要控制圆棒材质相同和缠绕圈数相同，改变悬挂的物重大小，根据G＝mg，即还应增加的实验器材是：不同质量的钩码．
20、牛奶 少 牛奶 吸收的热量 升高的温度
【解析】
（1）根据题意知道，将两个塑料瓶同时浸入热水中，加热相同的时间，即两种不同物质吸收相同的热量，由于豆浆的温度升高较多，表明牛奶的吸热能力更强些，所以，要使牛奶和豆浆升高相同的温度，应对牛奶加热的时间长些；这说明它们升高相同的温度，豆浆吸收的热量比牛奶吸收的热量少；
（2）由于实验中选择将豆浆和牛奶浸入同一盆热水中，所以 可以保证在相同时间内豆浆和牛奶吸收的热量相同，然后根据，由于两者质量和初温都相同，所以通过比较升高的温度来完成探究实验的。
（3）结合题目和图象知道，牛奶和豆浆温度的变化规律相同，但加热相同的时间，豆浆的温度升高较多，所以牛奶（B图线）温度随时间变化的图线大致如下图：

21、< 放大 小 近视眼镜 B
【解析】
(1)由于光斑到凸透镜的距离为L时，即像距为L时，纸上呈现一个并非最小的光斑，此时再将这个凸透镜与纸之间距离稍微增大，若光斑变大，这个光斑可能是焦点之后的光斑，
故可能f<L；
(2)透镜的焦距为20cm,当烛焰位于如图丙所示位置时,此时物体在2f>u>f,成倒立、放大的实像;若将蜡烛远离透镜2cm,物距变大相距变小,所成的像越小,在不移动光屏的情况下,放一近视镜(凹透镜)可以发散光线使像成在光屏上；
(3)看虚像的方法：眼睛透过凸透镜往蜡烛一侧观察，故选B正确。
22、电流表无示数，电压表示数接近电源电压1.14灯的实际功率越大，灯越亮在第1次实验中，灯丝电阻为5Ω，没用通电时，温度更低，所以电阻会更小
【解析】
（1）将开关与小灯泡右接线柱相连，如图所示：

（2）由题意可知，正确连接电路，闭合开关，发现小灯泡不亮，判断故障是小灯泡断路，电流表无示数，则电压表串联在电路中测电源电压，电压表示数接近电源电压；
（3）由图表可知，小灯泡的额定电压U＝3.8V，额定电流I＝0.30A，
小灯泡的额定功率：PL＝ULIL＝3.8V×0.3A＝1.14W；
根据P＝UI，灯的实际功率分别为：0.20W、0.44W、0.75W、1.14W、1.53W，根据对应的发光情况，可得出的结论是：灯的实际功率越大，灯越亮；
（4）在第1次实验中，由欧姆定律，灯丝电阻：RL＝=＝5Ω，没通电时，温度更低，因小灯泡灯丝电阻随着温度降低而减小，所以电阻会更小，故闭合开关前灯丝的阻值小于5Ω．

五、计算题（本大题共2小题，共13分）
23、（1）5×103N（2）160N；5.76×105J
【解析】
（1）根据得车对地面的压力：
F=pS=2.5×105Pa×2×10-2m2=5×103N；
（2）汽车速度v=18km/h=5m/s，
根据P=Fv得牵引力为：
；
车匀速运动时受到的阻力与牵引力是一对平衡力，故阻力为：
f=F=160N；
牵引力做功：W=Fs=160N×3600m=5.76×105J。
24、（1）108J；（2）6.3W
【解析】
(1)由并联电路电压规律可得，
通过的电流为，
所以1min内消耗的电能为；
(2)当干路电流最大时，电路的功率最大，由于电流恒定，所以当通过滑动变阻器的电流最大时，干路电流最大，而滑动变阻器允许通过的最大电流为1.5A，
此时根据并联电路电流规律可得干路电流；
所以电路最大功率为；

六、综合能力题（本大题共3小题，共18分）
25、（1）bc；（2）C；（3）1
【解析】
试题分析：（1）材料分为金属材料、硅酸盐材料、有机高分子材料（即合成有机高分子材料、天然有机高分子材料）进行分析；
（2）逐个分析选择项中的情景，利用对应的物理与化学知识确定选择项的正误，从而可以得到答案；
（3）先根据Q放=mq求汽油完全燃烧放出的热量，又知道汽油完全燃烧放出的能量的40%转化为牵引力做功，
根据s=vt求出汽车通过的路程，最后根据W=Fs的变形公式F=求出汽车受到的牵引力．
解：
（1）a、钢铁外壳属于金属材料，不符合题意；
bc、合成纤维材质的安全气囊和橡胶轮胎属于合成有机高分子材料（简称合成材料），符合题意；
d、羊毛坐垫属于天然有机高分子材料，不符合题意；
故选：bc．
（2）A、汽车轮胎与地面间的摩擦在很多情况下是有益的，如：主动轮与地面间的摩擦是汽车前进的动力；前轮与地面的摩擦力可以改变汽车前进的方向，故A错误；
B、乙醇属可再生能源，由于燃烧产物是水与二氧化碳，使用其作燃料能有效地缓解环境污染，并不能能提高发动机的效率，故B错误；
C、橡胶老化属于氧化反应，但是反应比较缓慢，属于缓慢氧化，故C正确；
D、汽车在同一档位行驶，输出功率不变，根据P=Fv可知，载重后速度变慢了，说明牵引力变大了，故D错误．
故选：C．
（3）1kg汽油完全燃烧放出的热量：
Q放=mq=1kg×4.6×107J/kg=4.6×107J；
由题意知，汽车发动机牵引力做的功：
W有=Q放×40%=4.6×l07J×40%=1.84×107J，
行驶时间t=10min=h，
由v=得，汽车通过的路程：
s=vt=60km/h×h=10km=1×104m，
由W有=Fs得，汽车受到的牵引力：
F===1N，
故答案为：（1）bc；（2）C；（3）1．
26、6V B R1 11.4V
【解析】
由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．
（1）根据串联电路的电流特点和欧姆定律求出电阻R1两端的电压；
（2）先根据欧姆定律求出R2的阻值，由题意可知两电压表的量程均为0～15V，分别用滑动变阻器替换值电阻R1或R2，当定值电阻两端的电压为15V时电路中的电流最大，当滑动变阻器两端的电压为15V时滑动变阻器接入电路的电阻最大，根据串联电路的特点和欧姆定律分别求出电路中的最大电流和最小电流以及滑动变阻器接入电路的最大电阻，确定滑动变阻器的规格和替换的定值电阻，并进一步得出电路中电流的最大变化量．
【详解】
由电路图可知，两电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．
①∵串联电路各处的电流相等，∴根据欧姆定律可得，电阻R1两端的电压：；
②∵串联电路中总电压等于各分电压之和，∴R2两端的电压：；R2的阻值为：由上计算可知：电流表的量程为0～0.6A，两电压表的量程均为0～15V，要使电流表和电压表V1都能达到各自的最大值，则与电压表V1并联的电阻应替换为阻值最大变阻器；所以用滑动变阻器替换定值电阻R1，当电流表A的示数最大，即Imax=0.6A时，则电压表V2的示数最大为，当R1=150Ω时，，∵电压表V1的量程为0～15V，∴U1最大=15V，，．
答：①电阻R1两端的电压为6V；②第一，B；R1；第二，电压表V2的最大变化量．
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据电流表和电压表的规格确定电路中的最大和最小电流以及滑动变阻器接入电路的最大阻值，本题只要按部就班的解答不难解出．
27、500
【解析】
（1）根据可得：股，再根据公式
可得：，．
（2）滑轮组的绕法为

故答案： (1). 500 (2).
【点睛】绳子的绕线决定滑轮组的使用效果，有几段绳子承担动滑轮和物体的重，拉力移动的距离就是物体移动距离的几倍．
