2026年江西省南城二中学初三联考物理试题科试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是（　　）

A．闭合开关S，若甲、乙均为电压表，则两表示数均变小
B．断开开关S，若甲、乙均为电流表，则两表示数均变大
C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大
D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大
2．冰壶是冬奥会比赛项目，比赛日戏名队员在水平冰面上将底面平滑的冰壶推出后，由两名本方队员手持毛刷在冰壶滑行的前方擦刷冰面，使冰壶尽量滑行到目标位置，如右图，下列关于冰壶翻的叙述中错误的是 （ ）

A．冰壶在滑行过程中动能保持不变
B．冰壶离开运动员的手后，运动员不再对它做功
C．冰壶底面磨得平滑是为了减小滑行时的摩擦力
D．冰壶离开运动员的手后能继续前进是因为冰壶具有惯性

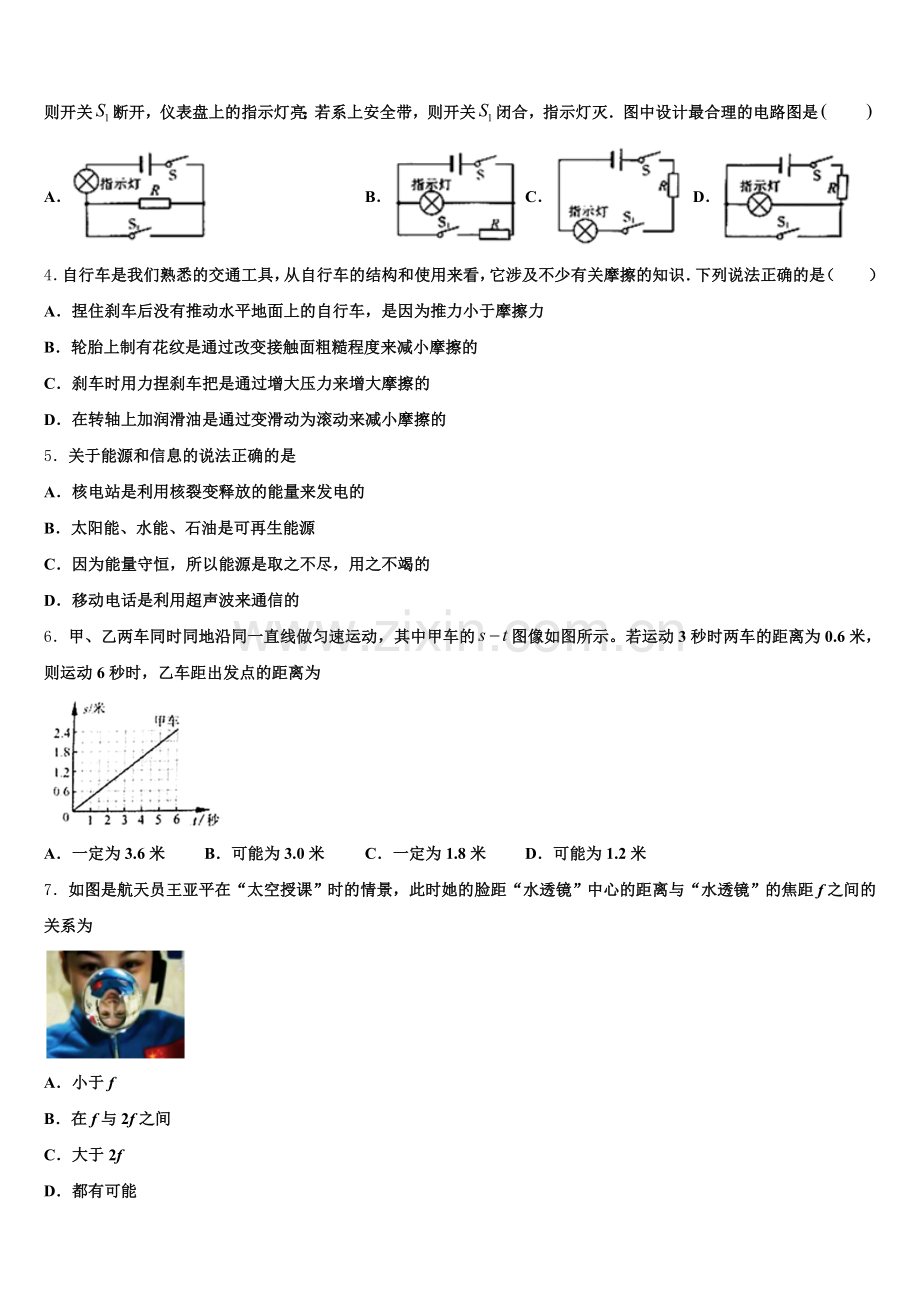

3．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当人坐在座椅上时，开关S自动闭合．若未系安全带，则开关断开，仪表盘上的指示灯亮；若系上安全带，则开关闭合，指示灯灭．图中设计最合理的电路图是　　
A． B． C． D．
4．自行车是我们熟悉的交通工具，从自行车的结构和使用来看，它涉及不少有关摩擦的知识．下列说法正确的是（　　）
A．捏住刹车后没有推动水平地面上的自行车，是因为推力小于摩擦力
B．轮胎上制有花纹是通过改变接触面粗糙程度来减小摩擦的
C．刹车时用力捏刹车把是通过增大压力来增大摩擦的
D．在转轴上加润滑油是通过变滑动为滚动来减小摩擦的
5．关于能源和信息的说法正确的是
A．核电站是利用核裂变释放的能量来发电的
B．太阳能、水能、石油是可再生能源
C．因为能量守恒，所以能源是取之不尽，用之不竭的
D．移动电话是利用超声波来通信的
6．甲、乙两车同时同地沿同一直线做匀速运动，其中甲车的图像如图所示。若运动3秒时两车的距离为0.6米，则运动6秒时，乙车距出发点的距离为

A．一定为3.6米 B．可能为3.0米 C．一定为1.8米 D．可能为1.2米
7．如图是航天员王亚平在“太空授课”时的情景，此时她的脸距“水透镜”中心的距离与“水透镜”的焦距f之间的关系为

A．小于f
B．在f与2f之间
C．大于2f
D．都有可能
8．某物理实验小组的同学对光学实验很感兴趣，他们用如图的器材做实验，先用焦距为20cm的透镜甲进行实验，在屏上能得到了清晰的缩小实像：接下来他们想改用焦距为10cm的透镜乙继续进行实验，如果不改变蜡烛和凸透镜的位置，又要在光屏上成清晰的像，则实验小组的同学对此问题以及实验有关问题的讨论，不正确的是

A．应该将光屏向右移动，得到了清晰的放大实像
B．应该将光屏向左移动，得到了仍是清晰的缩小实像
C．实验中所用的透镜成像原理是光的折射
D．实验中所用的光屏最好是白色，所用的蜡烛换成带有“F”形的LED灯会更好
9．家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是（ ）
A． B． C． D．
10．如图所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑动的过程中，图中电压表和电流表的示数变化正确的是

A．电压表示数不变，电流表示数变大
B．电压表示数变小，电流表示数变大
C．电压表示数不变，电流表示数变小
D．电压表示数变大，电流表示数变小
二、多选题（本大题共3小题，共12分）
11．如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动，下列选项中属于平衡力的是（ ）

A．木块受到的重力与木块受的支持力 B．地面受的摩擦力与木块受的摩擦力
C．木块受的拉力与木块受的摩擦力 D．木块受的重力与木块对地面的压力
12．下列说法正确的是
A．液体的沸点随液面上方的气压增大而降低
B．在公园里能闻到花香，是由于分子不停地做无规则运动
C．皮肤上擦酒精觉得凉，是由于酒精蒸发时吸收了皮肤的温度
D．把蔬菜放进冰箱，蔬菜的温度降低，蔬菜的内能是通过热传递改变的
13．图甲、图乙由相同的滑轮组成的滑轮组,甲乙两人分别用两装置在相等的时间内将质量相等的重物提升相同的高度．空气阻力、摩擦、滑轮和绳子的质量均不计,则下列说法正确的是

A．甲的拉力是乙的拉力的2倍
B．乙拉绳子的速度是甲拉绳子速度的2倍
C．甲拉绳子的功率小于乙拉绳子的功率
D．如果考虑滑轮的质量，图甲装置的机械效率比图乙的小
三、填空题（本大题共5小题，共10分）
14．如图所示，电源电压恒定，电阻R1＝20Ω．闭合开关S，断开开关S1，电流表示数是0.3A；再闭合S1，电流表示数变化了0.2A，则电源电压U＝_____V，电阻R2＝_____Ω．闭合开关S、S1时，R2的功率P＝_____W。

15．在如图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I． 则的值______（选填“变大”、“不变”、“变小”）

16．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦的过程中________电子．若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，如图所示，原因是______________．

17．如图所示的电路中，电源电压保持不变，已知，闭合开关S，电流表A1的示数为0.3A，则电流表A2的示数为____________A；电路消耗的总电功率大小为___________W.

18．如图所示为一种保温电热水壶的电路示意图,烧水时,开关S2处于________状态,若电热水壶烧水时消耗的功率为1000W,则电阻R1为_____Ω．如果保温状态下电热水壶消耗的功率是烧水时的,则电阻R2消耗的功率为____W．

四、计算题（本大题共3小题，共29分）
19．随着人们生活水平的提高，小汽车已经逐步进入家庭．某品牌小汽车质量是1600kg，车上载有人和物品质量共为100kg，车轮与地面的总接触面积为1.0×10﹣1m1．若小汽车以输出功率60kW在市区外水平路面上做匀速直线运动，运动速度v1=71km/h；当汽车将要进入市区时，司机减小了油门，使汽车的输出功率立即减小为14kW并保持该功率继续直线行驶，汽车的速度与时间的关系如图所示，设运动过程中汽车所受阻力不变，g取10N/kg．求：

（1）该汽车静止时对水平路面的压强．
（1）汽车运动过程中受到的阻力；
（3）t1时间后汽车运动的速度v1的大小．
20．“蛟龙号”是我国首台自主设计、自主集成研制、世界上下潜最深的作业型深海载人潜水器．“蛟龙号”体积约为30米3，空载时质量约为22吨，最大荷载240千克．
“蛟龙号”空载漂浮在水面时受到的浮力为多大？若“蛟龙号”某次满载时下沉是采用注水方式实现的，则至少注入多少立方米的水？（海水密度取1.0×103千克/米3，g取10牛/千克）
21．有一台热水器，内部简化电路如图所示，R1和R2均为电热丝．R1=88Ω，R2=22Ω．
如何控制S1和S2，使热水器处于高温档：求中温档正常工作时热水器的功率；低温档正常工作10min内电热丝产生的热量．
五、作图题（本大题共2小题，共4分）
22．水平地面上的一辆小车中，用细线悬挂一个小球，如图．静止时小球与车厢壁接触但不挤压．当小车突然向右加速运动，请画出此时小球的受力示意图．

23．如图所示，曲杆ABC自重不计，O为支点，要使曲杆在图示位置平衡，请作出物体所受重力的示意图和施加在C点最小力F的示意图．

六、实验探究题（本大题共3小题，共15分）
24．小张和小明两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同，小灯的额定电压可能是“1.5V”、“2.0V”或“2.8V”，小灯泡功率相差不大

（1）如图1是小张同学没有连接完的实物电路，请你用笔画线代替导线，将实物电路连接完整（要求滑片向右滑时，灯泡变暗）
（_____）
物理量
实验序号
电压表示数
电流表示数
小灯亮暗程度
1
1.3V
0.17A
暗
2
2.0V
0.22A
正常发光
3
3.0V
0A
不发光
（2）小张正确连接好电路，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如表所示。则他们所用电源的电压为_____伏，甲同学所用小灯的额定功率为_____瓦。
（3）同座位的小明实验时，当他连接完最后一根导线，立即看到灯泡发出明亮的光。在一旁观察的小张一惊，提醒小明实验中有问题。请你帮助小明找出实验中两个操作不当之处：
①_____；
②_____。
（4）小明同学改正了操作错误重新连接好电路后，当小明同学所选用的小灯正常发光时，电压表的示数如图2所示，而滑片恰好在滑动变阻器的中点上，此时滑动变阻器连入电路的电阻值为_____欧，小明同学所选用小灯泡正常发光时的电流为_____安。
25．小华做测量灯泡电功率的实验，所用小灯泡额定电压为2.5V．

（1）如图甲所示，用笔画线代替导线，将实验电路连接完整．
（_______）
（2）当电压表的读数为2.5V时，电流表的示数如图乙所示，其值为_____A，小灯泡的额定功率为_____W．
（3）实验时闭合开关，两表均有示数，然后将灯泡从灯座中取走，电流表_____（选填“有”或“没有”）示数，电压表_____（选填“有”或“没有”）示数．
26．小红同学在做“测量小灯泡的额定功率”实验时，连接的实物电路图如图甲所示．其中小灯泡的额定电压为2.5V，额定功率小于1W．
(1)小红连接的电路图有一根导线连接错误，请你在图中用“×”标出这根错接的导线，并画出正确的连接导线(不能与其他导线交叉)
（___________________）

(2)小红正确连接好电路后，闭合开关，发现电压表和电流表均有读数，但小灯泡不亮，检查发现所有电学元件均完好，请你判断灯泡不亮的原因是___________．
(3)调整好电路之后，再闭合开关，发现电压表示数为2.7V，那么，小红的下一步操作应该是______．
(4)如果测得通过小灯泡的电流随电压变化的关系如图乙．若把这样的两只灯泡串联接在4V的电源上，则此时每只灯泡的电阻为______Ω,每只灯泡的实际功率为____W．
(5)结合图乙的信息思考，能否利用正确连接好的图甲电路来探究电流与电压的关系．并说明理由：____．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
闭合开关S，若甲、乙均为电压表，两电阻串联，滑片向右移动的过程中，甲的示数不变，乙的示数变大，A是错误的，C是正确的；断开开关 S，若甲、乙均为电流表，两电阻并联，滑片向右移动的过程中，则两表示数均变小，B、D是错误的．故本题正确选项是C．
2、A
【解析】
试题分析：A．冰壶在滑行过程中，受到摩擦阻力的作用，运动的速度越来越小，动能越来越小；
B．功等于力与沿力的方向移动距离的乘积．冰壶离开运动员的手后，运动员对冰壶不再施加力的作用，不再对它做功；
C．冰壶底面磨得平滑，减小了粗糙程度，是为了减小滑行时的摩擦力；
D．冰壶离开运动员的手后能继续前进是因为冰壶具有惯性（惯性是物体保持原有运动状态不变的性质）．
故选A
【考点定位】动能与哪些因素有关；功的理解；影响摩擦力的因素；惯性
3、D
【解析】
根据题意可知，S闭合、开关S1断开指示灯亮，S2闭合，指示灯被短路熄灭；
A．电阻R与开关S1并联后与指示灯、开关S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯亮，故A不符合题意；
B．电阻R与开关S1串联后与指示灯并联，开关S在干路上，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，对指示灯没有影响，指示灯仍然亮，故B不符合题意；
C．两开关串联，只有乘客坐下，系上安全带，即两开关都闭合时指示灯才会发光，故C不符合题意；
D．指示灯与S1并联，与电阻R、S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯被短路熄灭，电阻R为保护电阻，不会出现电源短路，故D符合题意．
4、C
【解析】
利用下列知识分析判断：
（1）物体处于静止状态或匀速直线运动状态，物体处于平衡状态，受平衡力；
（2）增大摩擦的方法：增大压力，增大接触面的粗糙程度；减小摩擦力的方法：减小压力，减小接触面的粗糙程度，用滚动代替滑动，使接触面脱离；
【详解】
A、捏住刹车后没有推动水平地面上的自行车，处于静止状态，属于平衡状态，受到的推力等于摩擦力，故A错误；
B、自行车轮胎上制有花纹是通过增大接触面的粗糙程度来增大摩擦，故B错误；
C、刹车时用力捏刹车把是通过增大压力来增大摩擦的，故C正确；
D、在转轴上加润滑油是通过减小接触面的粗糙程度来减小摩擦，故D错误．
故选C．
5、A
【解析】分析：（1）核电站是利用铀原子核裂变时放出的核能来发电的；
（2）手机能发出电磁波也能接收电磁波，故手机通信是利用电磁波来传递信息；
（3）能量在转移、转化过程中总是守恒的，但是能量的转化具有方向性，在能源的使用过程中，使能源从便于利用的变成不便于利用的，所以说能量虽守恒但还是要节约能源。
（4）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源。
解答：A、核电站是利用原子核裂变所释放的能量来发电，核能是不可再生，故A正确；
B. 太阳能、水能是可再生能源，石油是不可再生能源；故B错误；
C、能量虽守恒，但能量的转化具有方向性，可以利用的能源是有限的，所以要节约能源。故C错误；
D. 移动电话是利用电磁波来通信的，故D错误；
故选：A。
【点睛】本题主要考查液态氢燃料的特点、核能的利用、电磁波的利用以及对能量守恒定律的理解，属于综合性题目。
6、D
【解析】
由图像可知，甲车运动3s时，运动的距离为1.2m，即v甲===0.4m/s，此时两车相距0.6m，则乙车运动的距离可能为1.2m-0.6m=0.6m，或1.2m+0.6m=1.8m，故乙车速度为v乙==0.2m/s，或v乙==0.6m/s；故运动6s时，乙车距离出发地的距离是s=0.2m/s×6s=1.2m，或s=0.6m/s×6s=3.6m。故ABC错误，D正确。
7、C
【解析】
图中所成的像为倒立、缩小的实像，水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，根据凸透镜成像的规律，此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距。故ABD错误，C正确。
8、A
【解析】
A. 由“先用焦距为20cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可知，此时u＞2f；当改用焦距为10cm的透镜乙继续实验，不改变蜡烛和凸透镜的位置，则相当于增大了物距，根据凸透镜成实像时，物远像近像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜（向左）移动．故A错，误符合题意．
B. 使用焦距为20cm的透镜甲进行实验时， u＞2f，改用焦距为10cm的透镜乙实验时，不改变蜡烛和凸透镜的位置，则物距仍然大于二倍焦距，所以仍然成倒立缩小的实像．故B正确，不符合题意．
C. 透镜因为是透明的，光在通过透镜的两个面时会发生偏折，所以透镜成像原理是光的折射．故C正确，不符合题意．
D. 因为白色的物体能反射所有的色光，所以实验中的光屏应用白色的；将蜡烛换成LED灯可以使实验现象更明显、更便于观察、减少了空气污染等．故D正确，不符合题意．
9、A
【解析】
根据题意，电吹风既能吹冷风又能吹热风，所以电机与电热丝应并联，且为了使电热丝不会烧坏，在其发热时，电机必须工作。
A图，干路开关S1闭合时，电机工作吹冷风，再闭合S2时，电热丝工作，吹热风，故A符合题意；
B图，S1闭合，S2断开时，电热丝单独工作，会烧坏，故B不符合题意；
C图，S1闭合时，电机与电热丝串联，当S2再闭合时，电热丝被短路，电机单独工作，但在实际电路中，很少会这样设计电路，因为S2闭合到断开两种状态时，电机的工作电压变化大，可能不会正常工作，故C不符合实际；
D图，S1闭合时，电机与电热丝串联，当S2再闭合时，电机被短路，电热丝单独工作，故D不符合题意；
故选A。
点睛：重点是并联电路特征的应用，特别是理解电吹风吹热风时，电动机必须工作，即电热丝不可以单独工作，所以设计电路时，电动机所在支路不用设置开关，电动机由干路开关控制即可。
10、C
【解析】
当滑动变阻器的滑片P由a端向b端滑动时，连入电路中电阻变大，从而使电路中的总电阻变大，电源电压不变，根据欧姆定律，电路中的总电流变小，即电流表示数变小．而电压表测量的是电源两端电压，故示数不变，故选C．

二、多选题（本大题共3小题，共12分）
11、AC
【解析】
试题分析：一对平衡力要同时满足四个条件，即：作用在同一物体上，在一条直线上，大小相等，方向相反；木块受的重力与木块受的支持力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故A正确；地面受的摩擦力与木块受的摩擦力，作用在不同的物体上，不是一对平衡力，故B错误；木块受的拉力与木块受的摩擦力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故C正确；木块受的重力与木块对地面的压力，作用在不同的物体上，不是一对平衡力，故D错误，故选AC．
考点：平衡力的辨别
12、BD
【解析】
A. 液体的沸点随液面上方的气压增大而升高，故A错误；B. 在公园里能闻到花香，是由于分子不停地做无规则运动，故B正确;C. 皮肤上擦酒精觉得凉，是由于酒精蒸发时吸收了皮肤的热量，而不是温度。故C错误；D. 把蔬菜放进冰箱，蔬菜的温度降低，蔬菜的内能是通过热传递改变的，故D正确。故选BD.
13、AB
【解析】
由题知，重物重力相同（设其大小为G），物体升高的速度相同（设其大小为v），
（1）对于图甲，因为两个都是定滑轮，空气阻力、摩擦、滑轮和绳子的质量均不计，所以F甲=G，绳子的速度v甲=v；拉力功率P甲=F甲v甲=Gv；如果考虑滑轮质量，空气阻力、摩擦、绳子的质量均不计，该装置的额外功为0，η甲=100%；
（2）对于图乙，因为是一个定滑轮、一个动滑轮，n=2，空气阻力、摩擦、滑轮和绳子的质量均不计，所以，绳子的速度v乙=2v；拉力功率；如果考虑滑轮质量，空气阻力、摩擦、绳子的质量均不计，该装置的额外功＞0，η乙＜100%；由以上分析可知：
A、甲的拉力是乙的拉力的2倍，故A正确；
B、乙拉绳子的速度大小是甲拉绳子速度大小的2倍，故B正确；
C、甲拉力的功率等于乙拉力的功率，故C错误；
B、如果考虑滑轮质量，甲装置的机械效率比乙的大，故D错误．
故选AB．

三、填空题（本大题共5小题，共10分）
14、6 30 1.2
【解析】
闭合S，断开S1时，电路为R1的简单电路，电流表测通过R1的电流，
由I＝可得，电源的电压：
U＝I1R1＝0.3A×20Ω＝6V；
若再闭合S1时，两电阻并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过R1的电流不变，仍然为0.3A；
因并联电路中干路电流等于各支路电流之和，且电流表示数变化了0.2A，
所以，干路电流变大，即电流表的示数增大，则通过R2的电流I2＝0.2A，
因并联电路中各支路两端的电压相等，
所以，R2的阻值：
R2＝＝＝30Ω，
R2的功率：P＝UI2＝6V×0.2A＝1.2W。
15、不变
【解析】
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2,则△I＝I2−I1，由I＝可得，电压表的示数分别为：U1＝I1R,U2＝I2R，电压表示数的变化量：△U＝U2−U1＝I2R−I1R＝(I2−I1)R＝△IR，即＝R，由于R为定值电阻,所以,不变．
由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设出滑片移动前后电路中的电流，根据欧姆定律表示出电压表示数的变化，然后得出答案．
16、失去 同种电荷相互排斥
【解析】
玻璃棒带正电是由于玻璃棒失去了电子，丝绸得到了电子会带负电；带正电的玻璃棒与不带电的验电器金属球接触时，验电器上的电子会转移到玻璃棒上，使得验电器金属箔片由于失去电而带上正电，两片金属箔片都带有同样的正电，所以根据同种电荷相互排斥可知，验电器金属箔片会张开．
17、0.5 6
【解析】
电阻R1和R2并联，电流表A1测量通过R1的电流，电流表A2测量干路中的电流，电压表测量电源电压，R1两端的电压U1=I1R1=0.3A×40Ω=12V，因并联电路中各支路两端的电压相等，所以R2两端的电压U2=U1=U=12V，通过R2的电流I2===0.2A，电流表A2的示数I=I1+I2=0.3A+0.2A=0.5A，电路消耗的总电功率：P总=UI=12V×0.5A=6W。
18、闭合 48.4 90
【解析】
当开关S2闭合时,只有R1工作,电路电阻最小,功率最大,所以烧水时开关闭合,
电阻R1的阻值
保温状态下电热水壶消耗的功率
电路电流为：
此时电阻的功率为：
所以消耗的功率为：
因此，本题正确答案是: 闭合 48.4 90

四、计算题（本大题共3小题，共29分）
19、（1）9×105Pa；（1）3000N；（3）8m/s
【解析】
试题分析：（1）该汽车静止时对水平路面的压力：F=G总=m总g=（m车+m物）g=×10N/kg=1.8×104N，对水平路面的压强：p===9×105Pa；（1）因为P===Fv，所以，当汽车以v1速度匀速行驶时，汽车受到的牵引力：F1===3000N，因为汽车做匀速直线运动，所以汽车受到的阻力：F阻=F1=3000N；（3）当汽车以v1速度匀速行驶时，汽车受到的牵引力F1=F阻=3000N，则t1时间后汽车运动的速度：v1===8m/s．
【考点定位】压强的大小及其计算；二力平衡条件的应用
20、（1）2.2×105N；（2）7.76m1．
【解析】
（1）设“蛟龙号”空载时质量为m空，因为漂浮在水面，∴“蛟龙号”受到的浮力F浮＝G＝m空g＝22000kg10N/kg＝220000N;(2)设“蛟龙号”满载时至少需要注入水的质量为m水,体积为V水,最大荷载质量为m载，∵满载时若要下沉，至少G总＝F浮总，∴m水gm空gm载g＝水gV排，∴m水＝水V排m空m载＝1.0101kg/m110m122000kg240kg＝7760kg, 则至少注入的水的体积V水＝＝7.76m1.
点睛：（1）根据浮沉条件求出“蛟龙号”漂浮在水面的浮力．（2）根据满载时浮力、重力的关系求出注入的水的质量，再由密度公式求出满载时注入的水的体积．
21、（1）S1闭合，S2接a点时，热水器处于高温档 (2)550W (3)2.64×105J
【解析】
（1）S1闭合，S2接a点时，热水器处于高温档
（2）中温档：只闭合S1，电路中只有R1工作．中温档正常工作时热水器的功率为：
（3）低温档：S1断开，S2接b点，R1、R2串联，R串=R1+R2=88Ω+22Ω=110Ω，，
电热丝产生的热量为：

五、作图题（本大题共2小题，共4分）
22、
【解析】
小车突然向右加速运动时，小球由于惯性会继续保持静止的状态，因此会对车厢壁产生向左的压力，车厢壁就会对球产生向右的支持力，因此小球受到三个力的作用：竖直向下的重力，竖直向上的拉力，水平向右的支持力，根据力的示意图的做法，如图所示：

23、
【解析】
因为重力的方向是竖直向下，所以过物体的重心画一条竖直向下的有向线段，并带有箭头，用G表示，即为物体所受重力的示意图；
由杠杆平衡条件知道，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；由图知道连接OC，为最大力臂，此时施加在C点的力F最小，所以，过C点做OC的垂线斜，且向左下方的力，即为F的示意图，如下图

本题考查的是重力的示意图的画法及杠杆中最小力的问题，是基础题目，难度不大．

六、实验探究题（本大题共3小题，共15分）
24、 3.0 0.44 连接电路时开关没有断开 滑动变阻器的滑片没有移到电阻值为最大的位置 5 0.3
【解析】
（1）当滑片右移时，灯变暗说明连入电阻变大，下面的接线柱选择A，如图所示：

（2）由第3组数据可知，电压表示数为3.0V，电流表示数为0，说明问题出在电压表两接线柱之间的电路，小灯泡灯丝断了，此时电压表测量的是电源电压为3.0V；当小灯正常发光时记录了第2组数据（额定电压及额定电压下的电流），额定功率为：P=UI=2.0V×0.22A=0.44W；
（3）当他连接完最后一根导线，立即看到灯泡发出明亮的光，说明连接电路时开关没有断开，没有将变阻器的滑片调到阻值最大位置；
（4）第一次实验中滑片处于最大阻值处，闭合开关得到第一组数据，滑动变阻器电压为：U1=U总-UL=3.0V-1.3V=1.7V，滑动变阻器最大阻值为：R==10Ω，小明同学实验时，灯泡与滑动变阻器串联，使用的滑动变阻器相同，滑片恰好在滑动变阻器的中点上，所以滑动变阻器接入电路的电阻：R′=0.5R=0.5×10Ω=5Ω；电压表选择0～3V量程，分度值0.1V，则电压为1.5V，根据串联电路的总电压等于各部分电压之和可得：变阻器两端的电压U′=U﹣UL=3.0V-1.5V=1.5V，根据串联电路电流处处相等，所以灯泡电流为：IL＝I′＝==0.3A。
25、（1）见解析 （2）1．26 1．65 （3）没有 有
【解析】
试题分析：（1）滑动变阻器正确连接是一上一下，图中已经连接一个上接线柱，应该连接一个下接线柱，即电源的正极与右端连接，使连入电路中电阻最大，保护电路作用．
（2）电流表连接了1.6A量程电流，读取示数是1.26A，灯泡的额定功率；
（3）灯泡取走后，电流表示数为1，电压表示数最大约为电源电压．
考点：测小灯泡电功率
26、 灯泡实际功率太小不足以使灯泡发光 向左调节滑动变阻器滑片，使电压表的示数为2.5V 10 0.4 不能，因为灯泡电阻受温度影响，不是定值，电阻随温度升高而增大
【解析】
（1）由图甲知道，电压表与电流表串联然后与灯泡并联，电压表应并联在灯泡两端，电压表连接错误，修改后的电路图如下图所示：

（2）闭合开关时，滑动变阻器阻值全部接入电路，所以，电压表和电流表均有读数，即电路不存在断路，灯泡也没有短路，但小灯泡不亮，可能的原因是：电路电阻太大，通过灯泡的电流太小，灯泡实际功率太小不足以使灯泡发光造成的；
（3）闭合开关，电压表示数为2.7V，即大于灯泡额定电压，若要测灯泡额定功率，则根据串联电路的分压原理知道，应向左移动滑片，增大变阻器分得电压，以减小灯泡两端电压，直到电压表示数等于灯泡额定电压2.5V；
（4）当把这样的两只灯泡串联接在4v的电源上时，则每只灯泡两端的电压是2V，由图乙知道，此时电路的电流是0.2A，所以，每只灯泡的电阻是： ，每只灯泡的实际功率是： ；
（5）探究电流与电压的关系应控制电阻阻值不变，由图乙知道，灯泡电阻受温度影响，随温度升高而增大，即灯泡电阻不是定值，所以，不能采用图甲电路探究电流与电压的关系．
