园建基础工程技术质量控制.pptx

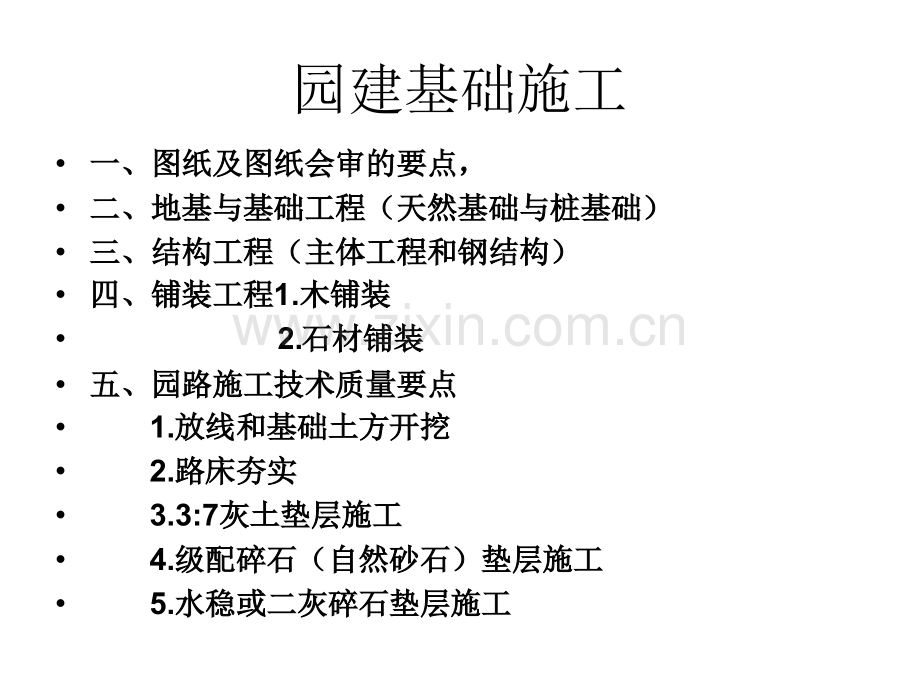

园建基础工程和结构工程技术质量控制李利园建基础施工一、图纸及图纸会审的要点，一、图纸及图纸会审的要点，二、地基与基础工程（天然基础与桩基础）二、地基与基础工程（天然基础与桩基础）三、结构工程（主体工程三、结构工程（主体工程和钢结构和钢结构）四、四、铺装工程铺装工程1.木铺装木铺装2.石材铺装石材铺装五、园路施工技术质量要点五、园路施工技术质量要点1.放线和基础土方开挖放线和基础土方开挖2.路床夯实路床夯实3.3:7灰土垫层施工灰土垫层施工4.级配碎石（自然砂石）垫层施工级配碎石（自然砂石）垫层施工5.水稳或二灰碎石垫层施工水稳或二灰碎石垫层施工六六、材料进场检验及封样程序、材料进场检验及封样程序七七、分项工程的验收及签证、分项工程的验收及签证八八、全面竣工验收（单位工程验收）、全面竣工验收（单位工程验收）九九、工程管理人员的专业水平责任心和思、工程管理人员的专业水平责任心和思想品德决定以上程序验收的效果想品德决定以上程序验收的效果图纸及图纸会审的要点图纸及图纸会审的要点工程管理人员必须熟悉图纸，了解图纸的设计意图，细部的做法，并记录好在图纸熟悉过程中不明白的地方在图纸会审中提出。进行图纸会审时，应该把图纸上不明白的地方及细部做法向设计人员提出，并做好记录。对于设计人能现场解答的问题，应做好记录，对于设计人现场不能回答的问题，除做好记录外，还应随时了解设计人对应回答问题的结果，直到跟踪到位，并做好存档工作。必须熟读设计图纸上的总说明部份，详细了解本工程的要求，节点做法，各种材料的配合比及施工程序，决不能对本工程的设计要求一知半解，甚至完全不了解。对于每个项目、分区、分单位工程的投标合同，特别是工程部份及材料部份的说明，必须清楚，不能含糊不清。地基与基础工程（天然基础与桩基础）地基与基础工程（天然基础与桩基础）基础图的开线定位工程必须进行验线及复查对照，测量工作人员也应随时用总平面图去现场检查对照，以防施工的定位，型号的出错。天然基础开挖到设计要求的标高时，土质的承载能力是否达到设计要求，或者需继续向下开挖，无论那种情况，土质的承载能力必须达到设计要求。对已达到设计要求的土质必须聘请当地地质监管部门对土质的认证，检测时必须有我方人员参加见证。桩基础的施工，必须检查施工单位进场的管材、钢材、水泥品牌，沙石的质量是否符合图纸要求或标书、合同中指定的品牌。对于管桩、灌注桩、机压桩等桩基工程，对于最后三阵锤的质量控制要求，我方人员必须参加见证，对于冲孔桩、人工挖孔桩等其它桩基础工程，最后的质量见证过程，我方人员也必须参加。结构工程（主体工程）结构工程（主体工程）对每幢建筑物的0.00标高必须进行复查，必须时可由我方的测量师组织抽查或复查。对已安装好的模板工程随时检查各主要部位的截面尺寸，特别是主梁部位更为重要，每层的标高是否符合设计要求。钢筋绑扎过程中，检查各主次梁的主筋的锚固长度，主筋直径是否符合设计要求，有悬飘板的地方，有没有用铁凳将面筋承托牢固。捣砼前，检查施工单位有没有标出砼完成面的标志，标志所示标高是否与设计的板厚相符合。如果砼为现场搅拌，则应检查现场的水泥品牌、标号、砂、石的质量是否符合要求，还要在搅拌现场标出经试配合格的配合比的数据，以供我方随时抽查。（商品砼除外）砼的施工过程中，严禁在钢筋面上铺板架桥推拉斗车，施工应用有效工具将施工桥架垫高才能施工。（泵送砼除外）对于在施工过程中遇到停电，应督促施工单位现场处理好施工缝的留置工作，继续开工时对施工缝应重新按规范流程处理。砼捣完后12小时必须对砼进行淋水保养不小于7天。对现场温度低于5时不准进行砼的施工。（有保温措施的除外）模板拆除时马上跟踪现场检查模板拆除后砼有没有出现麻面、蜂窝、孔洞、漏浆等质量问题，如有上述质量问题，严禁施工单位立即修补，应马上组织有关技术人员对上述部位进行评估，并作出整改方案，才能修补，对于现场人员不能作出处理的较大质量问题，应马上向上级汇报。结构工程（结构工程（钢结构钢结构）一、钢结构的连接1.焊接连接2.铆钉连接3.螺栓连接（1）普通螺栓连接（2）高强螺栓连接二、焊接缺陷（1）裂纹：分热裂纹和冷裂纹（2）孔穴：分穴孔和弧坑缩孔（3）固体夹杂：分夹杂和金属夹杂（4）未融合（5）未焊透（6）形状缺陷分咬边、焊瘤、根部收缩等三、普通螺栓连接（1）普通螺栓的组成螺栓、螺母和垫圈（2）常用普通螺栓的连接形式a.平行连接b.搭接连接c.T型连接（3）普通螺栓的紧固紧固的顺序应从中间开始，对称向两边进行。对于大型接头应采取复拧。木铺装基层验收要点：基层验收要点：胀缝、缩缝留置要合理（交叉口各向切点处及与固定构筑物相接处需设置胀缝，缩缝4m一道）；基层排水须通畅，大的木平台需要设置排水沟；基层完成面尺寸及标高须准确（50mm厚防腐木基层高度比完成面低120150mm，宽度比完成面单边短80100mm左右）。木铺装龙骨安装要点：要点：底层设置垫块，确保排水通畅；固定同一根龙骨的角码需要沿龙骨左右两侧交错安装，间距500mm，角码不得安装在龙骨的同一侧面；底层龙骨安装时需要重点关注固定点与完成面的尺寸关系，确保面层必须有龙骨能够固定牢固。木铺装面层铺装要点：要点：1.等角度对角拼缝，且对缝处倒边，留缝5mm。（同木板长边倒圆角）2.从入口及折弯处开始安装，确保入口是整板及折弯处对称安装。3.安装完成后清除表面的污渍，刷一遍耐候木油。（如果面层安装前没有在厂里做好套色及防护漆，则现场需要重新刨平、套色、刷耐候木油）4.80mm100mm宽双排钉固定，80mm宽度以下单排钉固定；5.宽度120mm以上底部须开一条10*10mm卸力槽；6.用角码固定龙骨时，固定点必须在龙骨的中间；7.面层需要观察龙骨的断面，尽量与年轮方向同向安装；8.面层的端部固定点控制在200mm以内，以防翘曲变形。石材铺装1、基层清理2、基层标高3、排版，排尺4、扫浆5、粘结材料要求6、虚铺厚度、试铺7、浇浆8、挑选石材9、铺装面层石材10、浇水养护3-7天11、切割缝12、扫缝13、清理卫生14、成品保护园路施工的质量要求园路施工的质量要求放线和基础土方开挖一般园林工程的园路、广场大多为异形，要求线条流畅，平面位置融合于总体。园路广场放线除了注意位置曲线还要注意交叉和坡度的处理，交叉注意事项：1.避免多路交叉。这样路况复杂，导向不明。2.尽量正交。锐角过小，车辆不易转弯，人行要穿绿地。3.做到主次分明。在宽度、铺装、走向上应有明显区别。4.要有景色和特点。尤其三叉路口，可形成对景，让人记忆犹新而不忘。坡度注意事项：园路在山坡时，坡度6，要顺着等高线作盘山路状，考虑自行车时坡度8，汽车15；如果考虑人力三轮车，坡度还小，为3。人行坡度10时，要考虑设计台阶。园路和等高线斜交，来回曲折，增加观赏点和观赏面，未尝不是好事。放线流程：1.设备、工具和材料的准备：常用仪器包括水准仪、经纬仪、全站仪、GPS等；工具包括钢尺、大绳、锤子、花杆、铁锹洋镐等；材料包括木桩（或钢桩）钢钉、油漆、红蓝铅笔、毛笔、白灰等。2.场地准备：对施工现场进行简单场平，清除影响仪器通视土堆、杂草杂树；填平水坑土坑；3.规则道路放线利用经纬仪、全站仪或GPS，依据业主提供的基准点和设计图纸标示的园路线坐标数据在场地内测设出道路中心线桩（每10米一根）；验证路线与既有道路建筑出入口有无冲突后利用钢尺等工具依据图纸道路宽度尺寸测设出道路边桩（一般边桩在道路边线外500或1000）。利用水准仪在边桩上用红油漆标示出道路控制标高（一般为高出设计完成面200）。验线员验证无误后可上报监理复验合格后投入下一步施工4.自由、曲线形的园路放线：先利用全站、GPS等仪器在现场测设出关键点位（接口、交叉点、转折点等），再根据现场地形树木等实际情况用大绳预放出曲线（曲线要自然顺畅），经艺术总监检验调整后用白灰撒出道路一侧的边线或中心线。然后再延白灰线间隔十米打出控制桩。园路的放线需注意以下几点：园路的放线需注意以下几点：1.与既有市政道路和建筑出入口的对接要准确顺畅。2.规则、直线的园路路由需平直，转折点清晰，切忌出现小的折弯。3.自由、曲线形的园路线条要流畅，转弯要合理顺滑，切忌转弯生硬细碎。4.一般情况下直线道路接弧线或转弯时，直线应该是弧线在接点处的切线（如下图）.5.自由曲线道路放线出现S形道路时两个弧线的圆心需要与两个弧线的交接点成一条直线。另有一些有规律的曲线比如椭圆，涡线等的放线可采用几何原理测设（见下图）机械土方开挖机械土方开挖的时候要预留10厘米左右人工清底，尽量不要扰动原土。路床夯实路床的夯实是园建硬质地面工程的关键步骤，俗话说“万丈高楼平地起”。再好的面层如果基础没夯实沉陷了那也成了烂活了。所以我们控制园建基础工程质量得从路床夯实抓起，一般有一下几个要点：1.控制好土的含水率2.注意碾压（夯实)技巧3.填方路基要注意虚填土的厚度4.缺陷区果断处理5.做好实验检验控制含水率路床土基的最佳含水率是通过土工击实试验求得的，路床开挖好后根据其土的含水情况采取晾晒或洒水等措施使路床的土接近最佳含水率，如果土层含水较少需要洒水的话一定是提前一天洒水待第二天上午检验含水率后碾压。注意碾压（夯实)技巧使用压路机的时候要注意轮迹的搭接，首次碾压一定要整平地面，根据土的性质确定挂震遍数，（偏粉质土要少挂震）一般碾压6-8遍即可注意最后一遍时要收好光面。填方路基要注意虚填土的厚度填方路基尤其是高填方路基是咱们施工中质量隐患最大的路基，所以在遇到有高填方可能的工程时一定在原土标高时既进行放线找平碾压，然后逐层碾压至需要标高，千万不要等地形完成再放线开挖施工，那时往往不能挖到老土且还增加了工作量，采用18吨左右的压路机碾压时虚铺厚度可以达到50厘米，挂震碾压8-10遍，压实系数不小于90%。3:7灰土垫层施工灰土拌制：灰土的配合比一般采用3：7（石灰：土，体积比），石灰和土料应计量，使达到均匀、颜色一致。并适当控制含水量，现场以手握成团，两指轻捏即散为宜，如土料水份过多或过少时，应晾干或撒水湿润。灰土铺设：灰土摊铺虚铺厚度一般不超过300mm（夯实后约200mm厚），各层厚度钉标桩控制，压实采用压路机，碾压遍数一般不少于6遍，角处压路机压实不到的位置采用夯机进行人工夯实，应根据设计要求大的干密度，在现场试验确定。质量验收：灰土应逐层检查，用环刀取样检验灰土的干密度，检验点数，对大面积每1000m2以上工程不应少于3点，灰土最小干密度（t/m3）:对粘土为1.45；粉质粘土1.50；粉土1.55。灰土夯实后，压实系数不小于0.93.养护：刚施工完的垫层，雨天应作临时覆盖，3天内不得受雨水浸泡。级配碎石（自然砂石）垫层施工先铺筑沙石，铺筑时一般厚度为15CM-20CM，不宜超过30cm,分层厚度可用样桩控制。然后压实，压实前应适当洒水以保持沙石最佳含水率，一般为8%-12%。碾压的遍数由现场试验确定。如采用夯实要一夯压半夯，夯夯相接全面夯实，一般不少于3遍。压路机碾压一般不少于4遍，轮距搭接不小于50cm。施工中应注意一下方面：A基底土质须符合设计要求；B碾压后的干密度和压实系数必须符合设计和规范要求；C材料粒径级配正确拌合均匀；D完成的垫层表面平整高程符合设计要求。E如垫层完成后不能继续下一工序的施工需做洒水养护。5、水稳或二灰碎石垫层施工水泥稳定碎石或二灰碎石基层的施工，混合料经摊铺机摊铺成型后,即可用压路机碾压,碾压长度需根据施工现场的实际情况确定,如果实测混合料的含水量高于最佳含水量,且气温较低时可适当延长碾压长度,如果混合料已接近最佳含水量且温度较高蒸发快时,应缩短碾压长度,确保在最佳含水量时进行碾压。为了保证基层压实度，缩短延迟时间，应采用大吨位的压路机组合，一般组合形式为：初压：振动压路机1台（CA30型），前静后振1遍。复压：振动压路机23台（YZJ-18型），前振后振各1遍。终压：30T胶轮压路机2台，各稳压1遍。无超高路段由边到中碾压，在保证边部压实的同时要防止混合料侧相位移，碾压速度一般为1.82.2KmH；压路机换档要平顺，严禁急刹车拉动、推挤结构层；压路返回。在摊铺机方向换档位置要错开形成齿状且原路返回。水泥稳定碎石或二灰碎石基层的养生，对已完成碾压并经压实度检测合格后应立即进行养生,不能延误。养生可用不透水的塑料薄膜覆盖或用湿砂覆盖进行养生,也可用沥青乳液进行养生,还可以在完成的基层上即时做下封层,利用下封层进行养生,同时也可在已完成混合料直接洒水养生。按技术规范养生期应不小于7d,在养生期间应由专人负责限制车辆行驶,除洒水车外,绝对禁止重型车辆行驶。本标段采用两种方法养生,加盖塑料薄膜和洒水车进行养生。支模板收面、平活伸缩缝处理材料的进场检验材料的进场检验对承包单位要进行检验的主要材料或合同中指定的品牌材料，第一批次进场时必须马上取样鉴定，对于符合要求的材料进行现场取样及封板处理。对于不及格的材料要求施工单位马上退场并重新组织材料进场，并检查材料的合格证明，直到符合要求为止。材料封板后，对以后施工单位所进的每一批材料都要按已封板的材料的规格、品牌去检验。发现不对板的坚决退货，并检查材料的合格证。已封板材料集中一个地方堆放，分类做好标记，以便于随时使用。未经甲方允许，不能随意改动已封板的材料，及更换其它品牌的材料。分项工程的验收及签证分项工程的验收及签证全部分项工程都要施工单位先做样板工程，经检验合格后才能按样板工程全面开展施工面，以后的工程质量将按样板工程的标准来验收，对于达不到样板标准的分项工程，应通知施工单位进行整改，直到达到标准为止。对于分项工程的隐蔽工程的验收，必须设立专项，专人负责验收，特别对于卫生间沉箱、阳台、露台、厨房、天沟等有防水要求的地方，应做好试水验收记录，谁验收谁负责，责任到人。每个分项工程验收合格后，要做好验收签证工作，上工序不及格，严禁进入下工序施工，这是一个永恒不变的验收规范。各方都必须严格执行。全面竣工验收全面竣工验收检查所有竣工资料的准备情况；检查单位工程的内外观质量情况及观感；检查单位工程周边2米范围内环境情况是否已清理干净；验收时必须做到窗明地净，全部工程达到设计要求及验收规定的合格标准。工程管理人员的专业水平及责任工程管理人员的专业水平及责任心品德决定以上程序验收的效果心品德决定以上程序验收的效果工程管理人员必须具有一定的专业水平，才能在施工现场发现问题，提出整改及处理方案，否则，你到施工现场后将是盲人一个。一问三不知。工程管理人员已具备了相当高的专业技术水平，但如果没有责任心去跟工程，也是学而无用，不如不学。工程管理人员一定要有高尚的情操及思想品德，不能接受施工单位的任何好处，古语有云“吃了人家的东西口软”，即使你有更高的专业水平，明知对方做错，你也有口难言。为把好质量关，工程管理人员必须在工作实践中不断总结经验及教训，多向有经验的师傅请教，使理论与实践相结合，不能摆架子。必须按“早发现问题早处理”的原则，不能待问题累积成患才去处理，那么神仙都救不了。谢谢
