线路施工工具--滑轮、滑车系列.ppt

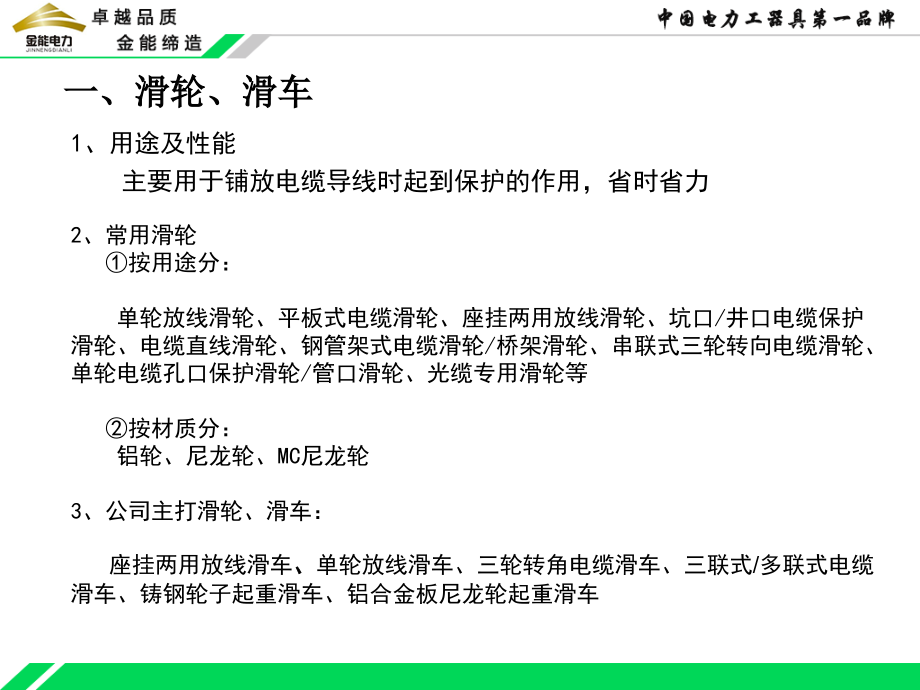

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,滑轮、滑车,小米 153*3321*9987,一、滑轮、滑车,1,、用途及性能,主要用于铺放电缆导线时起到保护的作用，省时省力,2、常用滑轮,按用途分：,单轮放线滑轮,、平板式电缆滑轮、座挂两用放线滑轮、坑口/井口电缆保护滑轮、电缆直线滑轮、钢管架式电缆滑轮/桥架滑轮、串联式三轮转向电缆滑轮、单轮电缆孔口保护滑轮/管口滑轮、光缆专用滑轮等,按材质分：,铝轮、尼龙轮、MC尼龙轮,3、公司主打滑轮、滑车,：,座挂两用放线滑车,、,单轮放线滑车、三轮转角电缆滑车、三联式/多联式电缆滑车、铸钢轮子起重滑车、铝合金板尼龙轮起重滑车,座挂两用放线滑车,单轮放线滑车,三轮转角电缆滑车,三联式/多联式电缆滑轮,铸钢轮子起重滑车,铝合金板尼龙轮起重滑车,小米 153*3321*9987,二、座挂两用放线滑车,用途：用于展放小面积导地线,特点：既可以做挂钩式使用又可以做朝天式使用,材质：铝合金轮和尼龙轮,尼龙轮,铝轮,如左侧图：座挂两用滑轮，尼龙轮现在是常用的,轮子材质方面：尼龙轮,钢板表面处理：喷涂（烤漆）、直边,钢板厚度：宽度50mm*厚度5mm,轴承方面：新轴承,有油封,钩子方面：1吨或者2吨,此款为市场常用款式也是作为公司主打款式，适用于全国大部分范围,如左图：座挂两用滑轮为MC尼龙轮，MC尼龙是合成尼龙，它具有抗摔，耐磨，耐高温的作用，适用于天气极冷（普通尼龙的脆性不满足）或者极热的地方（普通尼龙的耐温性不满足）。,若使用MC尼龙轮，相应的钢架也会选用折边的样式以增强滑轮的坚固性（板厚3mm），表面做镀锌处理，按国标标准制作。,这种的常用作出口和提供给电力局使用,三、单轮放线滑车(尼龙轮）,用途：适用于在直线杆上或者塔上延放铝绞线、刚芯铝绞线、绝缘导线等,特点：轮槽可通过接续管、钢丝绳连接器或旋转连接器可从槽内通过,分类：联板式和挂钩式,四、三轮转角电缆滑轮,用途：用于展放电力电缆用，主要用于电缆直埋时，在地面使用。,特点：可单只使用，也可多只使用，进行串联，有卡销连接，可直行使用也可弯道使用，亦可根据需要多台组合成任意转弯角度。,材质：铝合金轮和尼龙轮,铝轮,尼龙轮,管,直径,：,25,mm,，壁厚,：,1.8,mm,表面烤漆处理,五、三联式/多联式电缆滑轮,用途：用于展放电力电缆用，主要用于井口保护牵引绳和电缆,特点：可单只使用，也可多只使用，进行串联，有卡销连接，可自由变换角度,材质：铝合金轮和尼龙轮,铝轮,尼龙轮,规格型号是没有国家标准的（有的时候南、北方可能有差异），匹配客户要求的滑轮、滑车可以通过规格型号或者通过适用导线范围来匹配。,温馨提示：,小米 153*3321*9987,六、铸钢轮子起重滑车,用途：适用于电力线路施工中组立杆塔，架线，吊装设备及其他起重作业,分类：钩式和环式,单轮一般是开口的，二轮、三轮一般是闭口的,七、铝合金板尼龙轮起重滑车,用途：适用于电力线路施工中组立杆塔，架线，吊装设备及其他起重作业,特点：自重轻，不损伤钢丝绳,分类：钩式和环式,小米 153*3321*9987,
