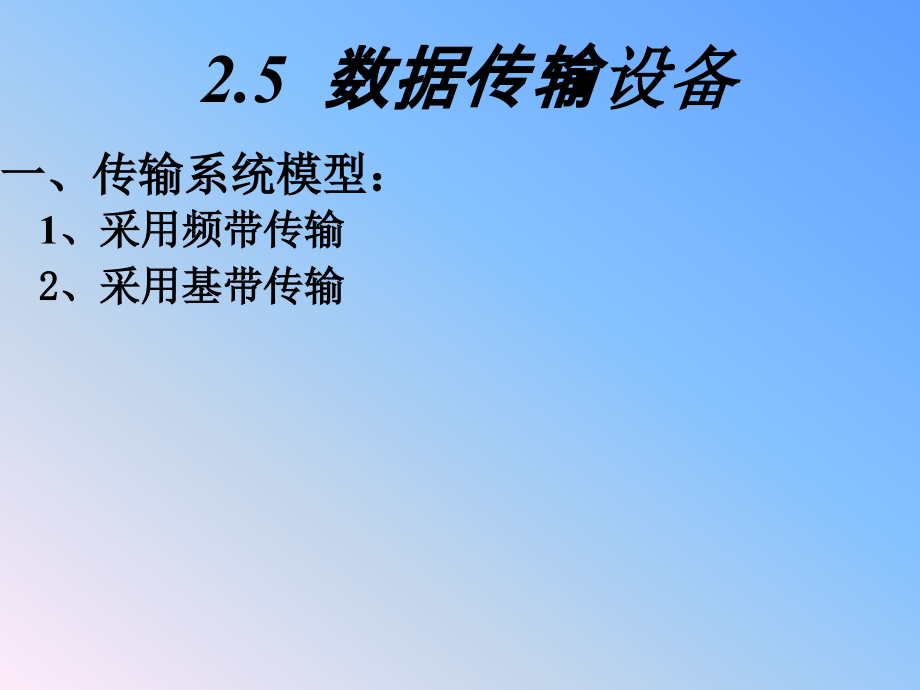

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2.,5,数据传输,设备,一、传输系统模型：,2.,5,数据传输,设备,1,、采用频带传输,2,、采用基带传输,1,、采用频带传输,计算机,A,要向计算机,B,发送信息时，通过,CCP,取得信道的使用权。,发送端的计算机,A,把要发送的信息并行传送给,CCP,。,CCP,根据发送端的要求把报文分成报文分组或传送帧，然后串行送入调制解调器。,一、传输系统模型：,调制解调器把,CCP,送来的数字信号调制成模拟信号，再送入信道中传输。,接收端判别信息是属于自己接收的信息后，通过调制解调器把模拟信号转换成数字信号，再送往接收端的,CCP,。,CCP,把收到的串行数据格式转换成并行数据格式，存入自己的缓冲区中，等所有的报文分组全部收齐后，再并行的传送给接收端计算机,B,。,网络不用调制解调器而直接用传输线连接发送端和接收端。,(CCP,之间的串行数字信号直接在信道上传输,),2,、采用基带传输,2.,5,数据传输,设备,一、传输系统模型：,1,、,采用基带传输,2,、,采用频带传输,二、传输介质：,硬介质,双绞线、同轴电缆、光缆。,软介质,空间。（微波通信、卫星通信）,搭载数字或模拟,信号的传输媒介。,二、传输介质,1,、双绞线,：,按一定规则,旋绕,在一起的两根绝缘铜线（也称线对）,。,（一）硬介质,目的：,减少线对之间的电磁干扰,噪声、串音等,。,特点：,线路损耗大，传输速率低，价格便宜，易于安装。,分类：,无屏蔽双绞线（,UTP,）、,屏蔽双绞线（,STP,）,应用：,局域网,双绞线,组建局域网络所用的双绞线是一种由,4,对线（即,8,根线）组成的，其中每根线的材质有铜线和铜包的钢线两类。,一般来说，双绞线电缆中的,8,根线是成对使用的，而且每一对都相互绞合在一起，绞合的目的是为了减少对相邻线的电磁干扰。目前，在局域网中常用到的双绞线是非屏蔽双绞线（,UTP,）。,在局域网，双绞线主要是用来连接计算机网卡到集线器或通过集线器之间级联口的级联，有时也可直接用于两个网卡之间的连接，但它们的接线方式各有不同。,双绞线的这,8,根线的引脚定义如下：,常规双绞线接法,错线双绞线接法,线路信号,1,2,3,4,5,6,7,8,线路色标,白橙,橙,白绿,蓝,白蓝,绿,白褐,褐,2,、,同轴电缆,同轴电缆的结构，它的中央是铜质的芯线（单股的实心线或多股绞合线），铜质的芯线外包着一层绝缘层，绝缘层外是一层网状编织的金属丝作外导体屏蔽层（可以是单股的），屏蔽层把电线很好地包起来，再往外就是外包皮的保护塑料外层了,同轴电缆的分类及应用：,（,1,）、,基带同轴电缆：只用于数字信号发送，阻,抗为,50,，,适用于局 域网，,速度最高为,10Mb/S,。,（,2,）、,宽带同轴电缆：适用于长途电话网、电,缆电视系统和宽带计算,机网络，阻抗为,75,，,速度最高为,20Mb/S,。,光纤,是一种方便灵活、能传导光线的介质，采用 特殊的玻璃或者塑料来制作。,一根光缆中包含有多条光纤。,3,、,光缆（光纤）,原理,光纤传输数据时，有光脉冲信号表示,1,，没有光脉冲来表示,0,。,构造,光纤和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。,分类,光纤分为单模光纤和多模光纤两类（所谓“模”是指以一定的角度进入光纤的一束光）。,3,、,光缆（光纤的分类,）,单模光纤：,所有光线与芯轴平行，频带宽，损耗小，传输距离远。,包层,芯,多模光纤：,光线与芯轴成一定角度，频带窄，衰减大，传输距离近。,包层,芯,光纤不仅具有通信容量非常大的特点，而且还具有其他的一些特点：,传输速率高,，在,10Km,的距离上可达到,2Gb/s,误码率低,，一般小于,10,-9,抗干扰性强,，不受外界电磁场的影响,安全无辐射,，难以窃听，保密性好,尺寸小，重量轻，弯曲性能好,正是由于光纤的数据传输率高（目前已达到,1Gb/s,），,传输距离远（无中继传输距离达几十至上百公里）的特点，所以在计算机网络布线中得到了广泛地应用。目前光缆主要是用于,主干线,，但随着千兆位局域网络应用的不断普及和光纤产品及其设备价格的不断下降，光纤连接到桌面也将成为网络发展的一个趋势。,但是光纤也存在一些缺点。这就是光纤的切断和将两根光纤精确地连接所需要的技术要求较高。,（,二）软介质,1,、,微波通信：,利用地面微波以高的数据率实现远距离,传输。,距离远时使用中继站（间距为,4050km,）,方向性强，直线传输（视距传输）,收发两端使用抛物面天线,一般用于海上、空中经常移动的工作环境。,2,、卫星通信,卫星通信,利用空间的地球同步卫星（,卫星与地球保持相对静止）,作为微波中继站，进行远距离传输。,将地面微波中继站升高到空中,卫星（运行在,36000km,高空的通信卫星）。,2,、卫星通信,用于连接多个地面微波收发站，,三颗同步卫星即可覆盖全球。,适用于广域网络的远程传输。,三、调制解调器,（,Modem,）,调制,将数字信号变换,成模拟信号的过程。,解调,将模拟信号变换,成原始数字信息。,调制解调器,以这种,方式变换信号的装置。,三、调制解调器的基本用途,1,、调制解调器的基本用途：,把数字设备送来的数据信号调制到电话线上,，并在另一端对电话线路的调制信号进行解调。,三、调制解调器的调制方法,调制解调器的调制方法：,频移键控、相移键控、,正交幅度调制,数字,1=1270Hz,的模拟频率,数字,0=1070Hz,的模拟频率,频移键控,三、调制解调器的分类、特性,调制解调器的分类,：独立的调制解调器,集成的调制解调器,调制解调器的基本特性,：包括数据率、提供的业务（交换或专用）、定时方式、调制技术和物理配置等方面。,最重要的特性,数据率,思考：,1,、传输系统的主要设备有哪些？,传输介质,调制解调器,通信控制设备,2,、,传输介质是如何分类的？各有哪些应用？,双 绞 线,局域网,同轴电缆,基带（局域网）、,宽带（长途电话网、电缆电视系统和宽带计算机网络）,光 缆,主干线,微波通信,海上、空中经常移动的工作环境。,卫星通信,广域网络的远程传输,
