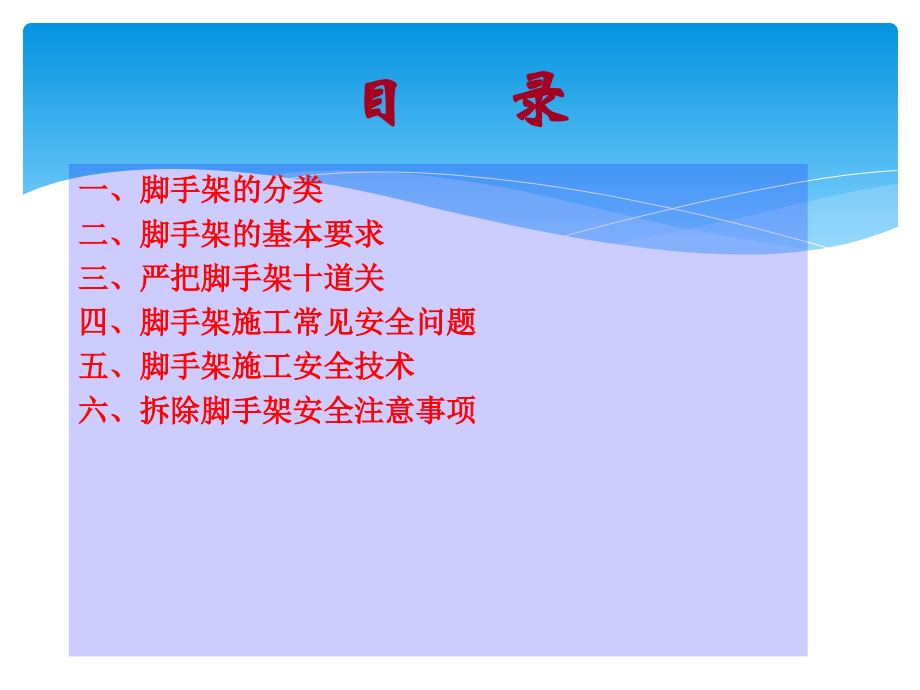

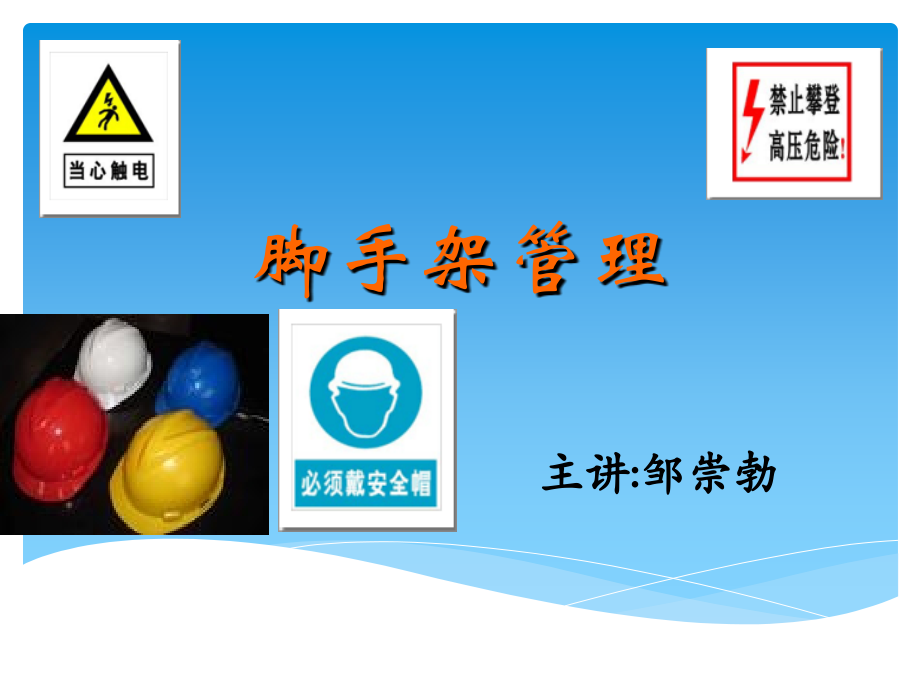

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,主讲,:,邹崇勃,脚手架管理,目 录,一、脚手架的分类,二、脚手架的基本要求,三、严把脚手架十道关,四、脚手架施工常见安全问题,五、脚手架施工安全技术,六、拆除脚手架安全注意事项,一、脚手架的分类,1,、按搭设材料分有：木脚手架、竹脚手架、钢管和角铁脚手架（,应积极使用钢管角铁脚手架，淘汰竹木脚手架。,）,2,、按搭设形式分有：多立杆式（,落地式,）和工具式脚手架（工具式脚手架中有门型脚手架、吊篮式脚手架、挂脚手架、悬挑式脚手架和附着式升降脚手架。,脚手架搭设,脚手架是建设施工现场上，应用最为广泛、使用最为频繁的一种,临时设施,，建筑、安装工程都需要借助脚手架来完成，它对工程进度、工艺质量、设备及人身安全起着重要的作用。,二、脚手架的基本要求,（,1,）要有足够的,牢固性,和,稳定性,，保证在施工期间对所规定的荷载或在气候条件的影响下不变形、,不摇晃、不倾斜,，能确保作业人员的,人身安全,。,脚手架固定不牢,脚手架是为高空作业创造,施工操作条件,，脚手架搭设不牢固、不稳定就会造成施工中的伤亡事故，同时还须符合节约的原则，因此，一般应满足以下的要求：,（,2,）要有足够的面积满足堆料、运输、操作和行走的要求。,（,3,）构造要简单，搭设、拆除和搬运要方便使用要安全，并能满足多次周转使用。,（,4,）要因地制宜，就地取材，量材施用，尽量节约用料。,另外，,脚手架严禁钢木、钢竹混搭，严禁不同受力性质的外架连接在一起,。,钢、竹混搭脚手架是否可用,不可用。,脚手架的基本要求是整体受力后，不摇晃、不变形，保持稳定。,杆件的节点是传力的关键,混搭的脚手架，无可靠的绑扎材料，造成节点松驰，架 体会 产生变形，不能满足脚于架的受力要求。,1,、材料,：严格按规程的质量、规格选择材料。,2,、尺寸,：必须按规定的间距尺寸搭设。,3,、铺板,：架板必须满铺，不得有空隙和探头板、下跳板，并经常清除板上杂物。,4,、栏护,：脚手架外侧和斜道两侧必须设,1.2,米高的栏杆或立挂安全网。,三、严把脚手架十道关,脚手架在建筑施工中，是一项不可缺少的重要工具，但是，如果在支塔和使用方法上不当，往往会造成多人伤亡和巨大的经济损失。因此，对各种脚手架必须严把十道关：,5,、连接,：必须按规定设剪刀撑和支撑，必须与建筑物连结牢固。,6,、承重,：脚手架均匀荷载。结构架应控制在,270,公斤,/,平方米，装修架应控制在,200,公斤,/,平方米，其它架子必须经过计算和试验确定承重荷载，标准架严格规程定负荷。,7,、上下,：必须为工人上下架子搭设马道或阶梯。严禁施工人员从架子爬上爬下，造成事故。,脚手架剪刀撑,8,、雷电,：凡金属脚手架与输电线路，要保护一定的安全距离，或搭设隔离防护措施。一般电线不得直接绑在架子上，必须绑扎时应加垫木隔离，凡金属脚手架高于周围避雷设施的，要制定方案，重新设置避雷系统。,9,、挑梁,：悬吊式吊篮，除按规定加工外，严格按方案设置。,10,、检验,：各种架子搭好后，必须经技术、安全等部门共同检查验收，合格后方可投入使用。使用中应经常检查，发现问题要及时处理。,1,、地基：,钢管脚手架的立柱，应置于坚实的地基上，立柱钢管加垫座，用砼块或用坚实的厚木块垫好,四、安全搭拆脚手架注意事项,不合格的立杆基础,2,、脚手架的立柱要求垂直，其中转角立柱的垂直误差不得超过,0.5%,，其中立柱不得超过,1%,八层建筑的外脚手架立柱间距不得大于,2,米，纵向的水平钢管的垂直间距不大于,1.8,米,承重的纵向水平杆,必须支承于横杆之上,禁用不合格材料。,脚手架立杆不直,3,、脚手架两端转角处，每隔,6-7,根立柱，应设剪刀撑，剪刀撑与地面的夹角不大于,60,度,建筑物锚固点，横向每隔,4,米设一锚固点，必须与建筑物锚固点拉结牢固。,民用建筑八层以上（,22.5,米以上）的脚手架采用吊拉，安全网随着工作层完成均要设置,(,即满拉,),，水平网每隔四层设一道，首层必须按照通道长度搭设安全网。,剪刀撑设置,4,、走桥上必须满铺脚手板，不得留有空隙和探头板，加踢脚板，所有铺板应用铁丝绑扎牢固,上料斜道：坡度不得大于,1,：,3,，宽度不得小于,1.5,米,上人斜桥：坡度不得大于,1:2,防滑条间距以,30,厘米为宜,但不得大于,35,厘米。,5,、采用的钢管规格尽量要做到统一，不同规格的钢管应分类堆放，分别使用,钢管外径宜用,51,毫米，壁厚,3-4,毫米，,管壁厚度小于,3,毫米的钢管，不宜做立柱和横杆,。,脚手架上板间缝隙大,脚手架布道与材料使用,6,、外排架必须保持,高出工作面,1.2,米以上,，临时通道两侧要搭设防护栏杆。,7,、外排架搭设分段完成后，要经施工负责人，分公司质安部,验收,合格，并按规定办理验收手续。,8,、凡参加搭设脚手架的操作人员，必须经过,体格检查,方可上岗。,9,、凡参加搭、拆脚手架的操作人员，必须,戴安全帽,、,工具袋,，悬空、临空危险作业必须配带,安全带,，严禁穿拖鞋、赤脚或硬底鞋上架操作，,严禁酒后作业,。,脚手架安全防护,10,、,拆卸架前要检查,桥架上是否有杂物、电线水管等临时设施，必须先清除干净后拆除。,11,、附在架上,安全网,要随架的拆除而逐步拆下，,翻桥板,要向下外倾，以防止杂物下落打破玻璃，翻板时要有专人负责安全警戒。,12,、,拆架时,，拆下材料堆放在架上或平台不得超载，拆除下来的螺栓要放入工具袋，小构件要放入工具袋内，拆下来钢管、桥板、,传递人员位置要错开，不允许在同一线上操作,，短料、桥板、构件、螺栓等可放入上落笼内降下，停台装料时要打信号降落，,严禁从高空抛掷料具落地,。,13,、拆架时，要设,警戒线,，对各种通行道路或路口要封闭，并,挂设危险标志,或派,专职人员执勤值班,。参加拆架人员精神要集中，戴好安全带，互相监督、互相配合、要听从工长或执勤人员的指挥。,14,、拆架时，应,按顺序进行,，应由上而下，不准上下同时作业，在拆架前会同工地负责人制定拆卸防范措施。,1,、施工方案相关要求,1,）脚手架搭设前应根据工程的特点和施工工艺确定搭设方案，内容应包括：,基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法,，并绘制施工详图及大样图。外架专项施工方案包括计算书及荷卸方法等必须经企业技术负责人审批并签字盖章。,五、脚手架施工安全技术,2,）脚手架的搭设高度超过规范规定的要求计算。,（,1,）扣件式钢管脚手架搭设尺寸符合规范要求时，相应杆件可不再进行设计计算，但连墙件及立杆,地基承载力,等仍应根据实际荷载进行设计计算并绘制施工图。,（,2,）当搭设高度在,25,50m,时，应对脚手架,整体稳定性,从构造上进行加强，如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小。,（,3,）当搭设,高度超过,50m,时,，可采用,双立杆,加强或采用,分段卸荷,，沿脚手架全高分段将脚手架与梁板结构用,钢丝绳吊拉,，将脚手架的部分荷载传给建筑物承担；或采用,分段搭设,，将各段脚手架荷载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。,（,4,）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并,经项目技术负责人审批。,立杆确定,3,）脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场因故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。（,当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时,，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段,进行验算,。）,4,）,悬挑式脚手架必须编制专项施工方案,。方案应有,设计计算书,(,包括对架体整体稳定性、支撑杆件的受力计算,),，有针对性较强的、较具体的,搭设拆卸方案,和安全技术措施，并画出,平面、立面图以及不同节点详图,。,5,）,吊篮脚手架施工必须有专项施工方案,，内容应包括,吊篮和挑梁锚固、配重,等抗倾覆装置的设计计算以及,挑梁的锚固施工详图,和相应的安全技术措施。,6,）脚手架搭设前，施工负责人应按照施工方案要求，结合施工现场作业条件和人员情况，做,详细的交底,，,(,相同类型的脚手架重复施工超过一个月要进行重复交底,.),并有专人指挥。脚手架搭设人员必须是经过按现行国家标准（,GB5036,）,考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。,2,、落地式脚手架。,落地式脚手架主要指从地面搭起的木、钢脚手架，包括各种高度的脚手架。,1,、钢管脚手架的立杆及基础,1,）脚手架立杆基础应符合以下要求。,（,1,）搭设,高度在,25m,以下时,，可素土夯实找平，上面铺,5cm,厚木板，长度为,2m,时垂直于墙面放置；长度大于,3m,时平行于墙面放置。,（,2,）,搭设高度在,25,50m,时,，应,根据现场地耐力情况设计基础,作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺,20cm,厚道碴，其上铺设混凝土板，再仰铺,12,16,号槽钢。,（,3,）,搭设高度超过,50m,时,，应进行计算并,根据地耐力设计基础,作法，或于地面下,1m,深处采用灰土地基，或浇注,50cm,厚混凝土基础，其上采用枕木支垫。,（,4,）当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。,2,）扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将,木垫铺平,，,放好底座，再将立杆放入底座内,，,不准将立杆直接置于木板上,，否则将改变垫板受力姿态。,底座下设置垫板有利于荷载传递，,试验表明：,标准底座下加设木垫板（板厚,5cm,，板长,2m,），可将地基土的承载能力提高,5,倍以上。,当木板长度大于,2,跨时，将有助于克服两立杆间的不均匀沉陷。,3,）脚手架基础地势较低时，应考虑周围设有排水措施,立杆基础外侧设置截面,不小于,2020cm,的排水沟,，并在外侧设,80cm,宽以上砼路面。,2,、架体与建筑物拉结,1,）,脚手架高度在,7m,以下时,，可采用设置抛撑方案以保持脚手架的稳定。,(,抛撑的下脚一定要固定牢固,),当,搭设高度超过,7m,时,不便设抛撑时，应与建筑物进行连接。,连墙件布置间距宜按下表采用。,脚手架高度,竖向间距,（,h,）,水平间距,（,L,）,每根连墙杆覆盖面积,:(),双排,50,3h,3h,40,50m,2h,3h,27,单排,24,3h,3h,40,注：,h,步距；,L,纵距,所谓步距,是指上下水平横杆轴线间的距离。,一般为,1.8M,。,所谓纵距,是指相邻立杆之间的轴线距离。,一般为,1.5M,。,（,1,）脚手架与建筑物连接,不但可以防止因风荷载而发生的,向内或向外倾翻,事故,同时可以作为架体的中间约束，减小立杆的计算长度，,提高承载能力，保证脚手架的整体稳定性,。,（,2,）连墙杆的间距，应按规定设置。,当脚手架搭设高度较高需要缩小连墙杆间距时，,减少垂直间距比缩小水平间距更为有效,。,（,3,）连墙杆应,靠近节点,并,从底层第一步大横杆处开始设置,。,（,4,）连墙杆宜,靠近主节点设置，距主节点不应大于,30cm,。,2,）连墙杆必须与建筑结构部位,连接可靠,，以确保承载能力。,（,1,）,连墙杆位置应在施工方案中确定，并绘制作法详图，不得在作业中随意设置,。严禁在脚手架使用期间拆除连墙杆。（应做为重点检查的内容）,（,2,）连墙杆与建筑物连接作法可作成,柔性连接或刚性连接,。连墙件必须采用可承受拉力和压力的构造。采用,拉筋,必须配用,顶撑,，顶撑应可靠地顶在混凝土圈梁、柱等结构部位。拉筋应采用两根以上直径,4mm,的钢丝拧成一股，使用时不应少于,2,股；亦可采用直径不小于,6mm,的钢筋。,限制脚手架里外两侧变形,。,严禁使用仅有拉筋的柔性连墙件,。,（,3,）,对高度,24m,以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接,。,3,）立杆间距与剪刀撑,（,1,）,毛竹脚手架,步距不大于,1.8M,，立杆纵距不大于,1.5M,，横距不大于,1.3M,，架子总高度不得超过,25M,。,（,2,）,钢管脚手架,步距底部高度不大于,2M,，其余不大于,1.8M,，立杆纵距不大于,1.8M,，横距不大于,1.5M,。,如搭设高度超过,25M,须采用双立杆或缩小间距的方法搭设，,超过,50M,应进行专门设计计算。,（,3,）架子转角处立杆间距应符合搭设要求。,（,4,）脚手架外侧设置剪刀撑,由脚手架端头开始按水平距离不超过,9M,设置一排剪刀撑，剪刀撑杆件与 地面成,45-60,角，自下而上、左右连续设置。,设置时与其他杆件的交叉点应互相连接，并应延伸到顶部大横杆以上。,（,）,高度在,24m,以下的单、双排脚手架,均必须在外侧立面的两端各设置一组剪刀撑，由底部至顶部随脚手架的搭设连续设置；中间部分可间断设置，各组剪刀撑间距不大于,15m,。,高度在,25m,以上的双排脚手架,，在外侧立面必须沿长度和高度连续设置剪刀撑。,间断设置,不间断设置,（）剪刀撑斜杆应与立杆和伸出的小横杆进行连接，底部斜杆的下端应置于垫板上。（剪刀撑底脚的设置不规范在现场常见）,（）剪刀撑斜杆的接长,均采用搭接,，,搭接长度不应小于,1m,，,应等间距,设置,3,个旋转扣件,固定。（两个扣件之间的距离应统一规范）,（）横向剪刀撑,脚手架,搭设高度超过,24m,时,，为增强脚手架横向平面的刚度，可在脚手架拐角处及中间沿纵向每隔,6,跨,，在横向平面内加设斜杆，使之成为,“,之,”,字形,。,遇操作层时可临时拆除，转入其他层时应及时补设。,（,）一字型、开口型双排脚手架,两端均必须设置横向斜撑,中间宜每隔,6,跨,设置一道；（之字撑）,4,）脚手板与防护栏杆,（,1,）,25M,以下建筑物,的外脚手架除操作层以及操作层的上下层、底层、顶层必须满铺外，还应在中间至少满铺一层。,25M,以上建筑物,的外架应层层铺设脚手板。装饰阶段必须层层满铺脚手板。,（,2,）满铺层脚手板必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效防护措施。,（,3,）脚手片须用,不细于,18#,铅丝双股并联绑扎不少于,4,点,，要求绑扎牢固，交接处平整，无探头板。脚手片完好无损，破损的要及时更换。,脚手架布道防护不严,（,4,）脚手架外侧必须用建设主管部门认证的合格的,密目式安全网封闭,，且应将安全网,固定在脚手架外立杆里侧,，不宜将网围在各杆件的外侧。安全网应用,不小于,18#,铅丝张挂,严密。,（,5,）脚手架,外侧栏杆上杆,离地高度,1.05m1.2m,，,下杆,离地高度,0.5m0.6m,。并设,18cm,高的,挡脚板或设防护立网,。,（,6,）脚手架的高度，,里立杆低于檐口,50cm,，平屋面外立杆高于檐口,1-1.2M,，坡屋面高于,1.5M,以上,。,）小横杆设置,小横杆应,紧靠立杆,用扣件与大横杆扣牢。,设置小横杆的,作用有三,：,一是,承受脚手板传来的荷载；,二是,增强脚手架横向平面的刚度；,三是,约束双排脚手架里外两排立杆的侧向变形，与大横杆组成一个刚性平面，缩小立杆的长细比，提高立杆的承载能力。,当遇作业层时，应在两立杆中间再增加一道小横杆，以缩小脚手板的跨度，当作业层转入其他层时，中间处小横杆可以随脚手板一同拆除，但交点处小横杆不应拆除。,（,2,）,双排脚手架搭设的小横杆，必须在小横杆的两端与里外排大横杆扣牢，,否则双排脚手架将变成两片脚手架，不能共同工作，失去脚手架的整体性。,(,小横杆要探出扣件,10cm,以上,.),（,3,）,单排脚手架小横杆,的设置位置，与双排脚手架相同。,不能用于半砖墙、,18cm,墙、轻质墙、土坯墙等稳定性差的墙体，,小横杆在墙上的搁置长度不应小于,18cm,，,小横杆入墙过小：,一是影响支点强度，,二,是,单排脚手架产生变形时，小横杆容易拔出。,）杆件搭接,（,1,）,钢管脚手架,立杆,必须采用对接,，,大横杆,可以对接和搭接,，,剪刀撑和其他杆件,采用搭接,，搭接长度不小于,100cm,，且不少于三只扣件紧固。,（,2,）,竹脚手架,立杆、剪刀撑、大横杆和其他杆件均采用搭接，其中立杆、剪刀撑搭接长度不小于,1.5M,，大横杆不小于,2M,，且均用不细于,10#,铅丝双股并联绑扎,3,道以上。,（,3,）,相邻杆件搭接、对接必须错开一个档距，同一平面上的接头不得超过,50%,。,）架体内封闭,（,1,）脚手架的架体,里立杆距墙体净距一般不大于,20cm,，如大于,20cm,的必须,铺设站人片,，站人片设置平整牢固。,（,2,）脚手架施工层,里立杆与建筑物之间应进行封闭,。,（,3,）施工层以下外架,3,步以及底部应用密目网或其他措施进行封闭。,）脚手架材质,（,1,）钢管脚手架应选用外径,48mm,，壁厚,3.5mm,的,A3,钢管,，表面平整光滑，无锈蚀、裂纹、分层、压痕、划道和硬弯,新用钢管有出厂合格证。搭设架子前应进行保养、除锈并统一涂色，颜色应力求环境美观。,（,2,）搭设,竹脚手架的竹竿,要求挺直、质地坚韧，不得使用青嫩、枯脆、腐烂、虫蛀及裂纹连通两节以上的竹杆。竹杆有效部分,小头直径,必须符合：,A.,立杆、大横杆、顶撑、剪刀撑等,不小于,75mm,；,B.,小横杆不得小于,90mm,；,C.,搁栅、栏杆不得小于,60mm,。,（,3,）钢管脚手架搭设使用的,扣件,应符合建设部,钢管脚手扣件标准,要求，有,扣件生产许可证,，规格与钢管匹配，采用可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，,夹紧钢管时开口处最小距离不小于,5mm,。,（,4,）竹脚手架绑扎用的,铅丝无锈蚀，双股并联捆扎,。,（,5,）底排立杆及扫地杆均漆红白相间色。,（,6,）,木脚手板,应用,5cm,厚的杉木或松木板，宽度,20-30cm,，长度不超过,6,米。凡腐朽、扭曲、破裂的或有大横透节疤及多节疤的，严禁使用。,距板两端,8cm,处应用镀锌铁丝箍绕,2-3,圈或用铁皮钉牢。,）通 道,（,1,）外脚手架应设置,上下走人斜道,，附着搭设在脚手架的外侧，,不得悬挑,。,斜道的设置应为来回上折形，坡度不大于,13,，宽度不得小于,1.5m,。,斜道立杆应单独设置,，不得借用脚手架立杆,（,2,）斜道两侧及转角平台,外围均应设,1.05-1.2M,上层栏杆,，,0.5-0.6M,中间栏杆和,18cm,高踢脚杆,，并用合格的密目式,安全网,封闭。,（,3,）斜道,侧面及平台外侧应设置剪刀撑,。,（,4,）斜道,脚手片应采用横铺,，每隔,20-30cm,设一防滑条,，防滑条的间距不得大于,30cm,，防滑条宜采用,4060mm,方木，并多道铅丝绑扎牢固。,（,5,）,外架与各楼层之间应设置进出通道,，坡度不大于,13,通道宜采用,木板铺设，两边设,1.05-1.2M,上层栏杆,，,0.5-0.6M,中间栏杆和,18cm,高踢脚杆，并固定牢固。,（,6,）斜道和进出通道的栏杆、踢脚杆统一漆红白相间色。,1,）卸料平台,（,1,）,外脚手架,吊物卸料平台和井架卸料平台,应有,单独的设计计算书和搭设方案,。,（,2,）,吊物卸料平台、井架卸料平台应按照设计方案搭设，,应与脚手架、井架断开,，有,单独的支撑系统,。,（,3,）,卸料平台要求采用厚,4cm,以上木板统一铺设，并设有防滑条。,外架吊物卸料平台应采用型钢做支撑，预埋在建筑物内，不得采用钢管搭设。,井架卸料平台可以由钢管从基础上搭设，但基础必须采用砼，地立杆垫型钢或木板。,（,4,）,吊物卸料平台必须设置限载牌。,（,5,）,卸料平台临边防护到位，设置,1.05-1.2M,上层栏杆，,0.5-0.6M,中间栏杆和,18cm,高踢脚杆，四周采用密目式安全网封闭,）交底和验收,（,1,）脚手架搭设前应对架子工进行安全,技术交底,，交底内容要有针对性，交底双方履行,签字手续,。,（,2,）脚手架搭设后应组织分段,验收,，办理,验收手续,。验收表中应写明验收的部位，内容量化，验收人员履行验收签字手续。,验收不合格的，应在整改完毕后重新填写验收表。,脚手架验收合格并挂合格牌后方可使用。,（,3,）脚手架应进行,定期检查和不定期检查,，并按要求,填写检查表,，检查内容量化，履行检查,签字手续,。,对检查出的问题应及时整改,项目部每半月至少检查一次,。,、悬挑式脚手架,悬挑式脚手架包括,从地面、楼板或墙体上用立杆斜挑的脚手架,，提供一个层高的使用高度的外挑式脚手架和,高层建筑施工分段搭设的多层悬挑式脚手架,。,主要用于,屋面檐口部位的施工,多是,从窗口部位向外挑出架设,；安装作业为了满足施工需要，多,借助钢柱、钢梁,和大型脚手架向外支挑脚手架，多用于电缆桥架安装，油漆作业、保温作业、外护板安装等轻型的施工脚手架。,）,外挑架子,架设,一般先搭室内架子，并使小横杆伸出墙外,。,接着搭设,挑出部分的里排立杆和里排大横杆，,然后,在挑出的小横杆上铺临时脚手板，并将斜杆撑起，与挑出的小横杆连接牢固，,随后,再搭设外排立杆和外排大横杆，同时连接小横杆，铺设脚手架板，并沿挑架子外围设置栏杆和立网。,斜杆与墙面夹角不大于,30,，,架子挑出的宽度不大于,1.2m,在使用过程中,严格控制施工荷载，每平米不超过,100kg,。,挑架子,关键是,斜撑杆,的稳定性和,拉接点,的牢固性。（大跨度脚手架斜撑杆与此相同）,）悬挑梁及架体稳定,（,1,）挑架外挑梁或悬挑架应采用,型钢,或,定型桁架,。,（,2,）悬挑型钢或悬挑架通过预埋与建筑结构固定，安装符合设计要求。,（,3,）挑架立杆与悬挑型钢连接必须固定，防止滑移。,（,4,）架体与建筑结构进行,刚性拉结,按水平方向小于,7M,、垂直方向等于层高设一拉结点,架体边缘及转角处,1M,范围内必须设拉结点。,）脚手板,挑架要,层层满铺脚手片,脚手片须用,不细于,18#,铅丝双股并联绑扎不少于,4,点,，要求牢固，交接处平整,无探头板，不留空隙,脚手片应保证完好无损，破损的及时更换。,）荷 载,施工荷载均匀堆放，不超过,3.0KN,m2,。,建筑垃圾或不用的物料必须及时清除。,）交底与验收,（,1,）挑架必须按照专项施工方案和设计要求搭设。,实际搭设与方案不同的，必须经原方案审批部门同意并及时做好方案的变更工作。,（,2,）挑架搭拆前必须进行针对性强的安全技术交底,每搭一段挑架均需交底一次，交底双方履行签字手续。,（,3,）每段挑架搭设后，由公司组织验收,合格后方可投入使用。验收人员须在验收单上签字，资料存档。,）杆件间距,挑架步距不得大于,1.8M,，横向立杆间距不大于,1M,，纵向间距不大于,1.5M,。,）架体防护,（,1,）挑架外侧必须用建设主管部门认证的合格的密目式安全网封闭围护，安全网用不小于,18#,铅丝张挂严密。,应将安全网挂在挑架立杆里侧，不得将网围在各杆件外侧。,（,2,）挑架与建筑物间距大于,20cm,处，铺设站人片。,除挑架外侧、施工层设置,1.05-1.2M,上层栏杆，,0.5-0.6M,中间栏杆和,18cm,高踢脚杆外，挑架里侧遇到临边时,(,如大开间窗、门洞等,),时，也应进行相应的防护。,）层间防护,挑架作业层和底层应用合格的安全网或采取其他措施进行分段封闭式防护。,脚手架无层间防护,）脚手架材质,（,1,）,钢管脚手架应选用外径,48mm,，壁厚,3.5mm,的,A3,钢管，表面平整光滑，无锈蚀、裂纹、分层、压痕、划道和硬弯，新用钢管有出厂合格证。搭设架子前应进行保养、除锈并统一涂色，颜色应力求环境美观。,（,2,）,钢管脚手架搭设使用的扣件应符合建设部,钢管脚手扣件标准,要求，有扣件生产许可证，规格与钢管匹配，采用可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于,5mm,。,（,3,）,型钢宜采用,A3,号槽钢或工字钢。,（,4,）,木脚手板应用,5cm,厚的杉木或松木板，宽度,20-30cm,，长度不超过,6,米。凡腐朽、扭曲、破裂的或有大横透节疤及多节疤的，严禁使用。距板两端,8cm,处应用镀锌铁丝箍绕,2-3,圈或用铁皮钉牢。,脚手架,4,、吊篮脚手架,吊篮脚手架是将预制组装的,吊篮悬挂在挑梁上,，,挑梁与建筑结构固定,，吊篮通过,手（电）动葫芦钢丝绳带动,，进行升降作业。,1,）基本要求,必须使用厂家生产的,定型产品,，有,生产许可证,、,合格证,和,产品使用说明书,，并有当地建筑安全监督管理部门颁发的,准用证,，严禁使用无证土制吊篮脚手架。,2,）制作组装,（,1,）,挑梁锚固或配重,等,抗倾覆,装置符合要求。吊篮组装必须符合设计要求。,（,2,）吊篮使用前必须进行荷载试验，填写试验记录。,（,3,）电动,(,手板,),葫芦等辅助动力设备必须使用检验合格的产品。,3,）安全装置,（,1,）吊篮必须有,2,根直径为,12.5mm,以上的钢丝绳作,保险绳,，升降葫芦必须有,保险卡,，吊钩必须有防止吊物,滑脱的保险装置,。所有保险装置必须安全有效。,（,2,）作业人员应,系安全带,。安全带应高挂低用，挂在上方可靠、牢固的地方，严禁挂在吊篮升降用的钢丝绳上。,3,）升降操作,（,1,）吊篮升降必须严格按操作规程进行，,人员须经过专业培训,。,（,2,）,严禁,在保险绳不起作用的情况下提升,(,或下降,),。,（,3,）升降作业时其他人员不得在吊篮内停留。,（,4,）两个吊篮连在一起同步升降时必须要有安全可靠的同步装置。,4,）交底与验收,（,1,）制作组装、每次提升,(,或下降,),和上人作业前必须对有关技术和操作人员进行安全,技术交底,，内容齐全、要有针对性,交底双方履行签字手续。,（,2,）制作组装、每次提升,(,或下降,),后企业应组织有关人员进行,验收,，合格后方可使用。,验收应认真填写验收记录，验收责任人员履行签字手续。,5,）防 护,吊篮四周应有高度,不低于,1.5M,的封闭,护板。,6,）荷 载,施工荷载不得超过设计要求和,说明书的规定,，并应均匀堆放。,7),电气安全,电气设备必须有可靠的接零和漏电保护，有可靠的避雷接地措施。,1,、架子拆除时，应,划分作业区,周围设围栏或竖立警戒标志，地面设专人指挥，严禁非作业人员入内。,2,、拆除作业人员，必须戴安全帽，系安全带，扎裹腿，穿软底鞋。,3,、,拆除顺序,应遵循,由上而下，后搭先拆的原则,。,即,先拆,栏杆、脚手板、剪刀撑、斜撑,后拆,小横杆、大横杆、立杆和底座。,并按一步清的原则依次进行,要严禁上下同时进行拆除作业,六、拆除脚手架安全注意事项,4,、,拆立杆时,，应先抱住立杆再拆开最后两个扣，,拆除大横杆、斜撑、剪刀撑时,，应先拆中间扣，然后托住中间，再解端头扣。,5,、,连墙点,应随拆除进度逐层拆除，,拆抛撑,前，应设置临时支撑，然后再拆抛撑。,6,、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。,7,、在,大片架子拆除前,应将预留的斜道、上料平台、通道小飞跳等，,先行加固,，以便拆除后能确保其完整、安全和稳定。,8,、拆除时如,附近有外电线路,，要采取隔离措施。,严禁架杆接触电线。,9,、拆除时不应碰坏门窗、玻璃、水落管、房檐瓦下，地下明沟等物品。,10,、拆下的材料，应用绳索拴住，利用滑轮徐徐下运，,严禁抛掷,，运至地面的材料应按指安地点，随拆随运，分类堆放，,当天拆当天清,，拆下的扣件或铁丝要集中回收处理。,11,、,在拆架过程中，不得中途换人,，如必须换人，应将拆除情况交代清楚后方可离开。,12,、拆除烟囱、水塔外架时，,严禁架料碰缆风绳,，同时拆至缆风绳处方可解除该处缆风绳，不准提前解除。,13,、拆除前应编制安全,措施,并进行安全,技术交底,，参加交底人员均应签字。,14,、拆除架子区域应设置围栏和警示标志；,由专职架子工拆除，并由专人统一指挥，严禁上下同时拆除。,脚手架拆除防护到位,
