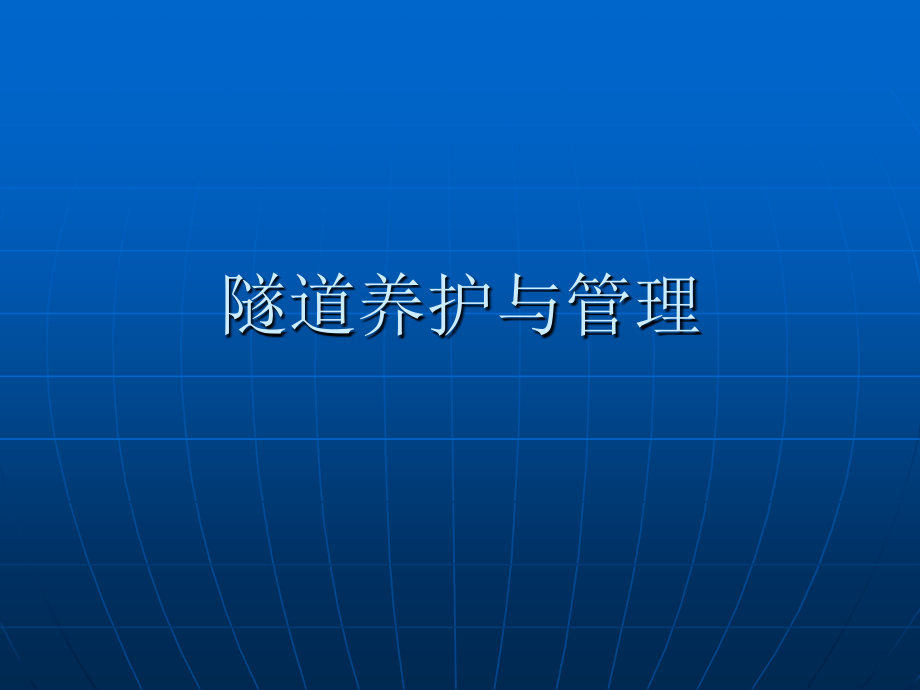

隧道养护与管理教学幻灯.ppt

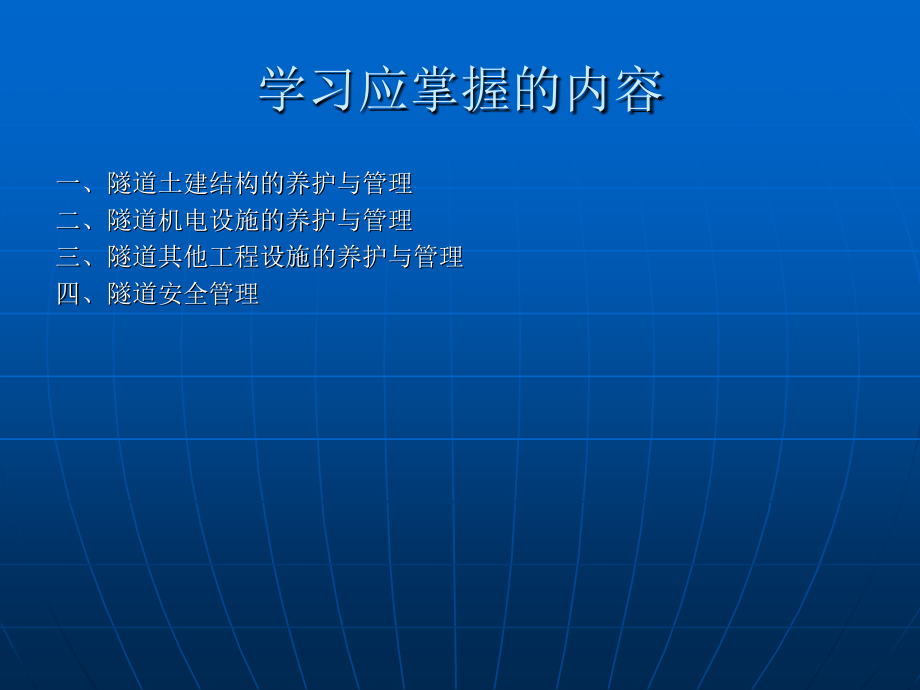

单击此处编辑母版标题样式,*,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,隧道养护与管理,学习应掌握的内容,一、隧道土建结构的养护与管理,二、隧道机电设施的养护与管理,三、隧道其他工程设施的养护与管理,四、隧道安全管理,简介,一、未特别说明，此教程为除高速公路外的等级公路隧道。,二、隧道养护的范围：土建结构、机电设施、其他有关设施。,三、应根据每座隧道的实际情况制定相应的养护方案。,四、竣工资料和工程技术档案要完备。,五、隧道分类：,1,、按照隧道所处的地质条件分类：分为土质隧道和石质隧道。,2,、按照隧道的长度分类：分为短隧道（铁路隧道规定：,L500m,；公路隧道规定：,L500m,）、中长隧道（铁路隧道规定：,500,L3000m,；公路隧道规定,500,L,1000m,）、长隧道（铁路隧道规定：,3000,L10000m,；公路隧道规定,1000L3000m,）和特长隧道（铁路隧道规定：,L,10000m,；公路隧道规定：,L,3000m,）。,3,、按照国际隧道协会（,ITA,）定义的隧道的横断面积的大小划分标准分类：分为极小断面隧道（,2,3,）、小断面隧道（,3,10,）、中等断面隧道（,10,50,）、大断面隧道（,50,100,）和特大断面隧道（大于,100,）。,4,、按照隧道所在的位置分类：分为山岭隧道、水底隧道和城市隧道。,5,、按照隧道埋置的深度分类：分为浅埋隧道和深埋隧道。,6,、按照隧道的用途分类：分为交通隧道、水工隧道、市政隧道和矿山隧道。,土建结构,一、一般规定,1.,土建结构组成,1,）洞门：端墙式、翼墙式、环框式、遮光棚式、柱式、拱形明洞等。,2,）衬砌：整体式模筑混凝土、装配式、喷锚支付、复合式（外衬,+,内衬）等。,3,）路面,4,）防排水设施,5,）斜（竖）井：一般是为了隧道施工扩大作业面而设置的，隧道竣工后封闭或用作通风、维修通道等而保留。,6,）检修道及风道,2.,土建结构的养护工作分为清洁维护、结构检查、保养维修和病害处治四个部分。,1,）清洁维护内容：清扫垃圾、清除脏污、清理排水设施等，保持结构物外观整洁。,2,）结构检查内容：技术状况、功能状态，确定养护对策、措施。,3,）保养维修内容：预防性维护、轻微破损修复。,4,）病害处治内容：修复破损结构，恢复结构设计标准。,二、清洁维护,1.,隧道内路面定期清洁,1,）清扫不宜少于,1,次,/,月。,2,）机械作业为主，人工为辅。,3,）路面被油类物资或化学品玷污时，采取必要措施，并用清洁剂清洗干净。,2.,顶板和内装清洁,1,）顶板不少于,1,次,/2,年，内装不少于,1,次,/,季度；,2,）机械作业为主，人工为辅；,3,）湿法清洁，注意保护机电设施安全，防止污水渗入。干法清洁要保证清扫质量，避免损伤顶板和内装。不能去除的污垢，可用清洁济。,4,）寒冷地区宜用干法清洁。,3.,排水设施的清理和疏通,1,）不少于,1,次,/,半年。雨季加强检查和清理疏通工作。,2,）对于纵坡小的应加强清理和疏通；要及时清除窨井和沉沙池沉积物。,4.,隧道的标志、标线应定期进行清洁维护，保持其清晰、醒目。,三、结构检查,1.,土建结构检查分四类：日常检查、定期检查、特别检查、专项检查。,2.,日常检查、定期检查、特别检查判定结果三类：,S,（情况正常）、,B,（存在异常情况、但需进一步判定）、,A,（异常情况显著，危及行人、行车安全）；专项检查判定结果四类：,B,（轻微破损）、,1A,（结构存在破坏，可能危及行人、行车安全）、,2A,（结构存在严重破坏，将危及行人、行车安全）、,3A,（结构存在严重破坏，已危及行人、行车安全）。,3.,日常检查达到,B,类，应进行观测或特别检查；特别检查或定期检查达到,B,类，应做专项检查。,4.,日常检查是对土建结构的外观状况进行的日常巡视检查。,1,）检查频率不少于,1,次,/,月，雨季及冰冻季节应加强；,2,）采用目测配以简单检测工具；,3,）对土建结构检查内容（部位：洞口、洞门、衬砌、路面、检修道、排水设施、吊顶、内装等）及判定标准见规范判定表。,4,）及时填写“日常检查记录表”（附件规范标准表格）。,5.,定期检查是按规定周期对土建结构的基本技术状况进行全面检查。通过定期检查，应系统掌握结构基本技术状况，评定结构物功能状态，为制定养护工作计划提供依据。,1,）宜,1,次,/,年，春季或秋季进行。新隧道应在交付使用,1,年时进行首次定期检查。,2,）检查宜采用步行方式，配备必要的检查工具或设备，进行目测或量测检查。注意仔细检查结构的各个部位。,3,）检查内容（部位：同上）及判定标准见规范判定表。,4,）及时填写“定期检查记录表”（附件规范标准表格）；将检查数据及病害绘入“隧道展示图”（规范图例图表，可用,CAD,进行绘制），逐一展绘左墙、拱部、右墙详细情况。,5,）定期检查完成后，应提出土建结构定期检查报告，内容：对土建结构的技术状况和功能状态的评价；养护维修状况的评价及建议；需实施专项检查的建议；需采取处治措施的建议。,6.,特别检查是在隧道遭遇自然灾害、发生交通事故或出现其他异常事件后，对遭受影响的结构立即进行的详细检查。,1,）特别检查难以判明破损的原因、程度等情况时，应作专项检查。,2,）检查结果的记录与定期检查相同，要提交特检报告。,7.,专项检查是根据定期检查和特别检查的结果，或者通过其他途径，判断需要进一步查明某些破损或病害的详细情况而进行的更深入的专门检测。,1,）宜委托具有相应检测资质的专业机构实施。,2,）检查的项目、内容应根据定期检查或特殊检查的结果有针对性的确定。,3,）检查完成后，应提交专项检查报告。,四、保养维修,1.,土建结构保养维修工作主要包括：经常性或预防性的保养和轻微破损部分的维修等内容。,2.,当日常检查的判定结果为,A,类时，应及时对土建结构进行保养和维修。,3.,寒冷地区隧道的防冻保温设施应做好保养维护；,4.,洞口设有防雪设施的，应做好防雪设施的保养维护，并在大雪降临前完成设施的维修加固。,5.,隧道的标志、标线应保持外观完整、清晰、醒目。,五、病害现象和处治方法：,1.,衬砌裂纹、剥离、剥落衬砌背面注浆；,2.,衬砌裂纹、剥离、剥落，衬砌材料劣化防护网、喷射混凝土或套拱；,3.,拱部混凝土和侧壁混凝土裂纹、侧壁混凝土挤出；路面裂缝，路基膨胀锚杆加固；,4.,衬砌裂纹或施工缝漏水增加；随衬砌内漏水流出大量砂土排水止水；,5.,拱部混凝土和侧壁混凝土裂缝，侧壁混凝土挤出；随季节变化而动绝热层；,6.,衬砌裂缝、净空宽度缩小；路面裂缝、路基膨胀滑坡整治；,7.,拱部混凝土和和侧壁混凝土裂缝，侧壁混凝土挤出；路面裂缝、路基膨胀围岩注浆、灌浆锚固、增设仰拱（简单说就是仰起的拱）、更换衬砌。,机电设施,一、一般规定,1.,机电设施养护前的工作：,1,）养护管理机构应参与机电设施的交工和竣工验收，获取相关技术文件：竣工系统图、安装图、技术说明书、电缆清册、软件备份等资料；设备制造厂提供的产品说明书、故障检测手册、合格证明和出厂试验报告等技术文件；检验报告和验收报告。,2,）根据机电设施的复杂程度、养护工作量等配备养护人员，建立岗位责任制，制定养护计划。,3,）养护人员经上岗培训，并熟练掌握设施的使用要领和技术特性。特殊工种上岗前应作专门培训，并按当地劳动部门规定，经考核持证上岗。,2.,机电设施的养护维修分为：日常检查、经常性检查、定期检修、分解性检修和应急检查。,1,）日常检查：是指在巡视车上或通过步行目测对机电设施外观和运行状态进行的一般巡视检查，频率,1,次,/1-3,日。,2,）经常性检修是指通过步行目测或使用简单工具，对设施仪表读数、运转状态或损伤情况进行的检查，频率为,1,次,/1-3,月，对破损零部件应及时进行维修更换。,3,）定期检修是指通过检测仪器对仪表进行的标定，和对连接及装配状态等机电设施运转情况和性能进行的全面检查和维修，可按,1,次,/,年进行。,4,）分解性检修是指通过对设备分解拆卸而进行的重点检修，可按,1,次,/3-5,年进行。,5,）应急检查是指公路隧道内或相邻处发生重大事故或自然灾害后对机电设施进行的检查，没有固定周期，可配合土建检查一起进行。,3.,隧道内经常性检查、定期检修、经常性检修时的烟雾浓度不得高于,0.0035M,-1,。,4.,机电设施的养护应配备专门的电工工具、测试仪器、清洁工具、安全防护设备及高空作业设备。同时对工具和设备要定期进行检查，保证能正常使用。,5.,机电设施养护应填写的,4,个表：,1,）按月制定养护计划，填写“机电设施养护计划表”（附件规范表格）；,2,）建立检查情况技术档案，填写“检查记录表”（附件规范表格）；,3,）机电设施故障应真实记录，建立档案，填写“机电故障记录表”（附件规范表格）；,4,）机电设施故障应按月填报，填写“机电设施故障月报表”（附件规范表格）；,6.,特长隧道应针对隧道内可能出现的火灾及交通事故，制定周密的救援计划，进行,1,次,/,年的救援及防灾演习。,二、供配电设施,1.,供配电设施包括高压断路器柜、高压计量柜、电力变压器,.,（很多）等为隧道用电设施服务的供配电及辅助设施。,2.,供配电设施养护人员应持有特殊工种上岗证书，并配备专用的电工检修工具。,3.,长和特长隧道，以及有特殊要求的中短隧道应进行供配电设施日常检查。供配电设施经常性检修、定期检修、分解性检修的主要项目及检查频率按规范规定执行。,4.,供电线路的养护应按电力部门的有关规定进行。当供电线路存在异常情况时应采取措施并及时通知有关部门。,三、照明设施,1.,照明设施包括灯具、托架、标志及信号灯、洞外路灯和照明线路等为隧道营运提供照明服务的设施。,2.,照明设施日常检查主要对损坏情况进行巡检登记，及时更换和维修损坏的灯盏。,3.,照明设施的经常性检修、定期检修项目及频率按规范进行，可不进行分解性检修。,4.,照明设施养护工具除必备的电工工具、高空作业车、清洁卫生用具外，应配备照度仪等相关设备。,照度仪：监测隧道内的光照度（亮度、均匀度），使用时安装在隧道入口段、过渡段或中间段的墙壁上,2,3,米高的位置。可以精确反映路面照度情况，确保安全。,四、通风设施,1.,通风设施主要包括轴流风机、离心风机、射流风机、及其配套设施等。,2.,通风设施的日常检查主要是通过观察设备运转有无异常，确定设备是否存在隐患，并及时排除故障。,3.,经常性检修、定期检修、分解性检修的项目和检查频率按规范进行。,4.,通风设施养护应配备专用电工工具和机修工具，必要时配备风压计、风速计等。,5.,通风设备的通风能力应满足,CO,允许浓度。,6.,特长隧道应配合防灾设施进行每年不少于一次的模拟火灾情况下的通风及排烟演习。,五、消防与救援设施,1.,消防与救援设施是指用于预防隧道火灾和进行必要救援的设施，包括火灾报警装置、紧急电话、消防设施、横通道设施等。,2.,消防与救援设施的标志应保持完好、醒目。,3.,消防与救援设施一般不进行分解性检修，其经常性检修、定期检修项目和检查频率按规范进行。,六、监控设施,1.,监控设施主要包括烟雾浓度探测仪、,CO,检测仪、交通量检测仪、车高仪、电视监控设施、播音设施、可变信息板、限速标识设施、信息处理设施以及控制软件等监视隧道营运状态、设备运转情况及控制相关设备运转的各种设施。,2.,加强日常巡检，发现异常立即处理。,3.,监控设施可不进行分解性检修。其经常性检修、定期检修的内容及频率按规范进行。,4.,特长隧道监控系统的软件维护每年应不少于两次。维护时应注意软件的修改完善，并保证联动运行功能的实现和软件可靠性各项技术措施的落实。,七、其他工程设施,其他工程设施包括环保设施、房屋设施等，应经常保持完好、齐全。,1.,环保设施,1,）包括洞口范围内的绿化、消音设施、污水处理设施、洞口雕塑等。,2,）及时对树木修剪抚育，树木透光适度、通风良好、减少病虫害发生；草皮适时修剪、保持美观。,3,）做好隧道污水处理工作。,2.,房屋设施,1,）隧道附属的房屋设施包括为隧道营运服务的生产、生活用房。,2,）做好房屋的治漏、墙体粉刷、油漆、钢结构除锈等工作。,3,）保持房屋及其周围环境的整洁、美观，周围场地应排水畅通。,4,）防雷接地装置如有损坏、锈蚀应及时养护维修。,安全管理,1.,隧道的安全管理应包括正常营运及养护作业时和发生事故时的交通组织和安全防护。,2.,隧道内进行养护作业时，应执行,公路养护安全作业规程,（,JTG H30,）的有关规定。,3.,隧道洞口周围,100,米范围内，未经隧道养护机构许可，不得挖沙、采石、取土、倾倒废弃物，不得进行爆破作业及其他危及公路隧道安全的活动。,4.,超限运输和运送危险品的车辆需要通过隧道时，需按有关规定报经有关部门批准后方可通过。,5.,特长隧道每年应进行不少于一次的消防救援实地演习。,6.,养护作业宜选择在交通量较小时段进行。作业前应做好以下工作：,1,）制定周密的施工组织计划，确定合理的工作区。,2,）作业人员必须接受专门的安全教育和作业规程训练。,3,）检测隧道内,CO,、烟雾等有害气体的浓度及能见度是否影响施工安全。,4,）观测隧道结构状况是否会影响作业安全，如有危险，应先处理后作业。,5,）检查施工信号灯是否准确、明显，施工标志设置是否规范。,6,）对养护机械、台架应进行全面的安全检查。,7.,在隧道内进行养护作业时，应遵循以下规定：,1,）养护维修控制作业区经划定后不得随意变更。,2,）作业人员不得在施工路段外活动或将任何施工机具、材料置于养护维修作业控制区以外。,3,）养护施工段内的照明应满足要求。,8.,电力设施等有特别要求的维护，应按有关部门的安全操作规程进行。,9.,隧道内发生火灾时，必须立即按消防预案进行救助。,10.,隧道内发生交通事故时，应通知并配合交通安全管理部门到现场处理交通事故。,11.,事故发生后，应尽快清理现场，排除路障，恢复隧道正常行车，并登记相关损失。应认真分析事故原因，恢复或改善隧道的防灾能力。,
