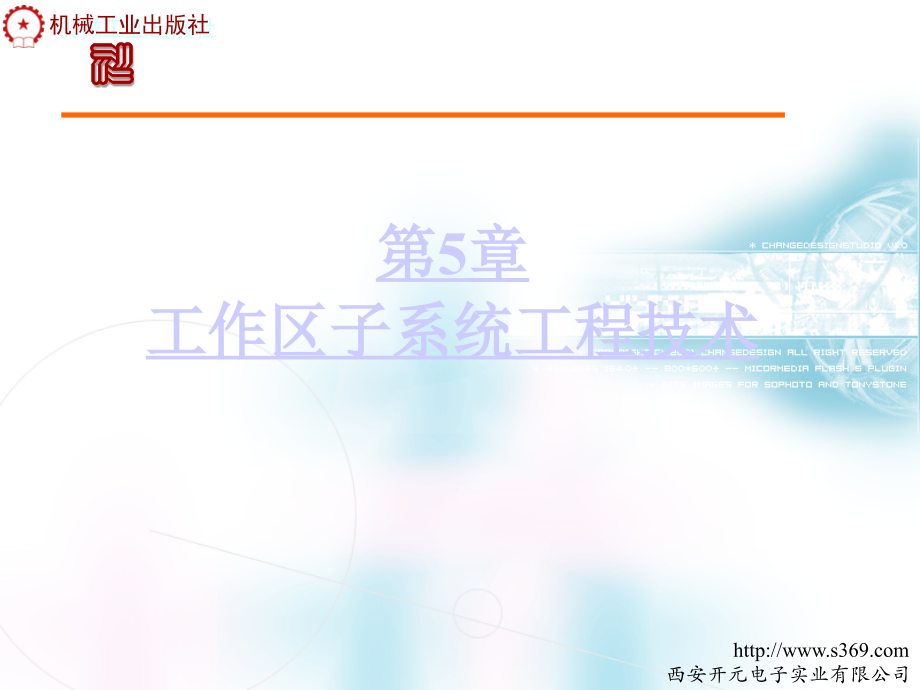

第5章工作区子系统工程技术.ppt

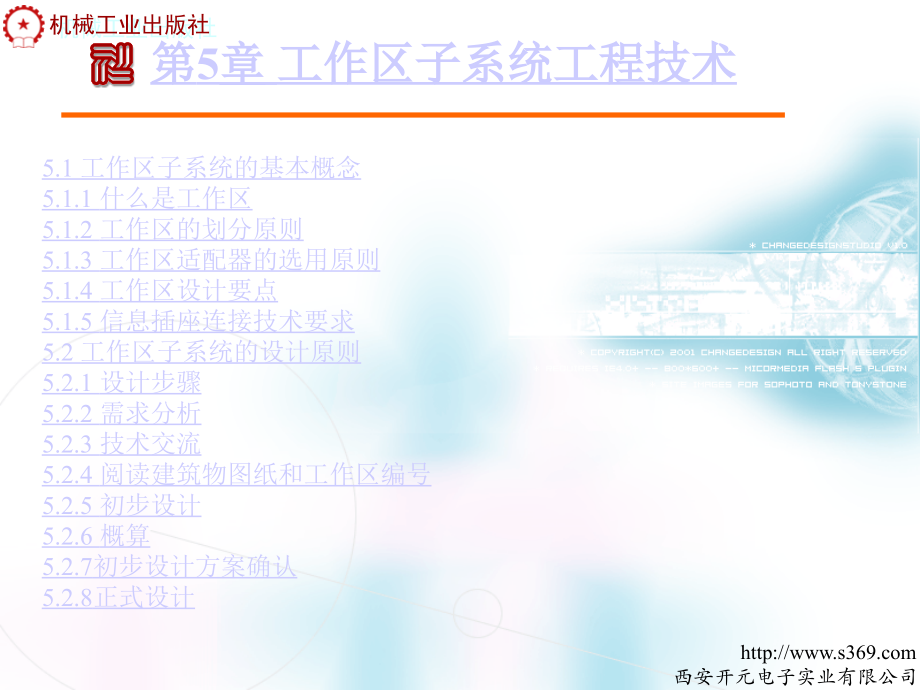

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.1,工作区子系统的基本概念,5.1.1,什么是工作区,5.1.2,工作区的划分原则,5.1.3,工作区适配器的选用原则,5.1.4,工作区设计要点,5.1.5,信息插座连接技术要求,5.2,工作区子系统的设计原则,5.2.1,设计步骤,5.2.2,需求分析,5.2.3,技术交流,5.2.4,阅读建筑物图纸和工作区编号,5.2.5,初步设计,5.2.6,概算,5.2.7,初步设计方案确认,5.2.8,正式设计,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,第,5,章 工作区子系统工程技术,5.3,工作区子系统的设计实例,5.3.1,设计实例,1,独立单人办公室信息点设计,5.3.2,设计实例,2,独立多人办公室信息点设计,5.3.3,设计实例,3,集中办公区信息点设计,5.3.4,设计实例,4,会议室信息点设计,5.3.5,设计实例,5,学生宿舍信息点设计,5.3.6,设计实例,6,超市信息点设计,5.4,工作区子系统的工程技术,5.4.1,标准要求,5.4.2,信息点安装位置,5.4.3,底盒安装,5.4.4,模块安装,5.4.5,面板安装,5.5,工作区子系统的工程技术实训项目,5.5.1,实训项目一 工作区点数统计表制作实训,5.5.2,实训项目二 网络插座的安装实训,5.6,工程经验,西安开元电子实业有限公司,5.1,工作区子系统的基本概念,5.1.1,什么是工作区,工作区子系统是指从信息插座延伸到终端设备的整个区域，即一个独立的需要设置终端的区域划分为一个工作区。工作区域可支持电话机、数据终端、计算机、电视机、监视器以及传感器等终端设备。它包括信息插座、信息模块、网卡和连接所需的跳线，并在终端设备和输入,/,输出（,I/O,）之间搭接，相当于电话配线系统中连接话机的用户线及话机终端部分。典型的工作区子系统。,图,5,1,工作区子系统,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.1.2,工作区的划分原则,按照,GB50311,国家标准规定，工作区是一个独立的需要设置终端设备的区域。工作区应由配线（水平）布线系统的信息插座延伸到终端设备处的连接电缆及适配器组成。一个工作区的服务面积可按,510,平方米估算，也可按不同的应用环境调整面积的大小。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.1.3,工作区适配器的选用原则,适配器的选用应遵循以下原则：,1,）在设备连接器采用不同于信息插座的连接器时，可用专用电缆及适配器；,2,）在单一信息插座上进行两项服务时，可用“,Y”,型适配器；,3,）在配线（水平）子系统中选用的电缆类别（介质）不同于设备所需的电缆类别（介质）时，宜采用适配器；,4,）在连接使用不同信号的数模转换设备、光电转换设备及数据速率转换设备等装置时，宜采用适配器；,5,）为了特殊的应用而实现网络的兼容性时，可用转换适配器；,6,）根据工作区内不同的电信终端设备（例如,ADSL,终端）可配备相应的适配器。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.1.4,工作区设计要点,1,）工作区内线槽的敷设要合理、美观；,2,）信息插座设计在距离地面,30,厘米以上；,3,）信息插座与计算机设备的距离保持在,5,米范围内；,4,）网卡接口类型要与线缆接口类型保持一致；,5,）所有工作区所需的信息模块、信息插座、面板的数量要准确。,工作区设计时，具体操作可按以下三步进行：第一 根据楼层平面图计算每层楼布线面积。第二 估算信息引出插座数量。第三 确定信息引出插座的类型。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.1.5,信息插座连接技术要求,1.,信息插座与终端的连接形式信息插座是终端（工作站）与水平子系统连接的接口。其中最常用的为,RJ45,信息插座，即,RJ45,连接器。在实际设计时，必须保证每个,4,对双绞线电缆终接在工作区中一个,8,脚（针）的模块化插座（插头）上。必须考虑以下,3,个因素：,1,）各种设计选择方案在经济上的最佳折衷；,2,）系统管理的一些比较难以捉摸的因素；,3,）在布线系统寿命期间移动和重新布置所产生的影响。,2.,信息插座与连接器的接法对于,RJ45,连接器与,RJ45,信息插座，与,4,对双绞线的接法主要有两种，一种是,568A,标准，另一种是,568B,的标准。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.2,工作区子系统的设计原则,5.2.1,设计步骤,工作区子系统设计的步骤一般为：首先与用户进行充分的技术交流和了解建筑物用途，然后要认真阅读建筑物设计图纸，其次进行初步规划和设计，最后进行概算和预算。一般工作流程如下：,需求分析技术交流阅读建筑物图纸初步设计方案概算方案确认正式设计预算。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.2.2,需求分析,需求分析主要掌握用户的当前用途和未来扩展需要，目的是把设计对象归类，按照写字楼、宾馆、综合办公室、生产车间、会议室、商场、等类别进行归类，为后续设计确定方向和重点。现在的建筑物往往有多种用途和功能，例如：一栋,18,层的建筑物可能会有这些用途，地下,-2,层为空调机组等设备安装层，地下,-1,层为停车场，,1-2,层为商场，,3-4,为餐厅，,5-10,写字楼，,1118,层为宾馆。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.2.3,技术交流,在进行需求分析后，要与用户进行技术交流，这是非常必要的。不仅要与技术负责人交流，也要与项目或者行政负责人进行交流，进一步充分和广泛的了解用户的需求，特别是未来的发展需求。在交流中重点了解每个房间或者工作区的用途、工作区域、工作台位置、工作台尺寸、设备安装位置等详细信息。在交流过程中必须进行详细的书面记录，每次交流结束后要及时整理书面记录，这些书面记录是初步设计的依据。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.2.4,阅读建筑物图纸和工作区编号,索取和认真阅读建筑物设计图纸是不能省略的程序，通过阅读建筑物图纸掌握建筑物的土建结构、强电路径、弱电路径，特别是主要电器设备和电源插座的安装位置，重点掌握在综合布线路径上的电器设备、电源插座、暗埋管线等。工作区信息点命名和编号是非常重要的一项工作，命名首先必须准确表达信息点的位置或者用途，要与工作区的名称相对应，这个名称从项目设计开始到竣工验收及后续维护最好一致。如果出现项目投入使用后用户改变了工作区名称或者编号时，必须及时制作名称变更对应表，作为竣工资料保存。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.2.5,初步设计,1,工作区面积的确定,工作区子系统包括办公室、写字间、作业间、技术室等需用电话、计算机终端、电视机等设施的区域和相应设备的统称。表,5-1,工作区面积划分表（,GB50311-2007,规定）,建筑物类型及功能,工作区面积,(m,2,),网管中心、呼叫中心、信息中心等终端设备较为密集的场地,3,5,办公区,5,10,会议、会展,10,60,商场、生产机房、娱乐场所,20,60,体育场馆、候机室、公共设施区,20,100,工业生产区,60,200,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,2,工作区信息点的配置,一个独立的需要设置终端设备的区域宜划分为一个工作区，每个工作区需要设置一个计算机网络数据点或者语音电话点，或按用户需要设置。每个工作区信息点数量可按用户的性质、网络构成和需求来确定。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,表,5-2,常见工作区信息点的配置原则,工作区类型及功能,安装位置,安装数量,数据,语音,网管中心、呼叫中心、信息中心等终端设备,较为密集的场地,工作台处墙面或者地面,1,2,个,/,工作台,2,个,/,工作台,集中办公区域的写字楼、开放式工作区等,人员密集场所,工作台处墙面或者地面,1,2,个,/,工作台,2,个,/,工作台,董事长、经理、主管等独立办公室,工作台处墙面或者地面,2,个,/,间,2,个,/,间,小型会议室,/,商务洽谈室,主席台处地面或者台面,会议桌地面或者台面,24,个,/,间,2,个,/,间,大型会议室，多功能厅,主席台处地面或者台面,会议桌地面或者台面,510,个,/,间,2,个,/,间,5000,平米的大型超市或者卖场,收银区和管理区,1,个,/100,平米,1,个,/100,平米,2000-3000,平米中小型卖场,收银区和管理区,1,个,/3050,平米,1,个,/3050,平米,餐厅、商场等服务业,收银区和管理区,1,个,/50,平米,1,个,/50,平米,宾馆标准间,床头或写字台或浴室,1,个,/,间，写字台,13,个,/,间,学生公寓（,4,人间）,写字台处墙面,4,个,/,间,4,个,/,间,公寓管理室、门卫室,写字台处墙面,1,个,/,间,1,个,/,间,教学楼教室,讲台附近,12,个,/,间,住宅楼,书房,1,个,/,套,23,个,/,套,第,5,章 工作区子系统工程技术,3.,工作区信息点点数统计表,工作区信息点点数统计表简称点数表，是设计和统计信息点数量的基本工具和手段。,表,5-3,建筑物网络综合布线信息点数量统计表,建筑物网络和语音信息点数统计表,房间或者区域编号,楼层,编号,01,03,05,07,09,数据,点数,合计,语音,点数,合计,信息,点数,合计,数据,语音,数据,语音,数据,语音,数据,语音,数据,语音,18,层,3,1,2,3,3,12,2,1,2,3,2,10,17,层,2,2,3,2,3,12,2,3,2,2,2,2,13,16,层,5,5,5,6,24,4,3,4,5,4,23,15,层,2,2,3,2,3,12,2,3,2,2,2,2,13,合计,60,49,109,第,5,章 工作区子系统工程技术,第一行为设计项目或者对象的名称，第二行为房间或者区域名称，第三行为房间号，第四行为数据或者语音类别，其余行填写每个房间的数据或者语音点数量，为了清楚和方便统计，一般每个房间有两行，一行数据，一行语音。最后一行为合计数量。在点数表填写中，房间编号由大到小按照从左到右顺序填写。,第一列为楼层编号，填写对应的楼层编号，中间列为该楼层的房间号，为了清楚和方便统计，一般每个房间有两列，一列数据，一列语音。最后一列为合计数量。在点数表填写中，楼层编号由大到小按照从上往下顺序填写。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.2.6,概算,在初步设计的最后要给出该项目的概算，这个概算是指整个综合布线系统工程的造价概算，当然也包括工作区子系统的造价。工程概算的计算方法公式如下：工程造价概算,=,信息点数量,X,信息点的价格,例如：按照表,5-3,点数表统计的,1518,层网络数据信息点数量为,60,个，每个信息点的造价按照,200,元计算时，该工程分项造价概算,=60X200=12000,元。按照表,5-3,点数表统计的,1518,层语音信息点数量为,49,个，每个信息点的造价按照,100,元计算时，该工程分项造价概算,=49X100=4900,元。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.2.7,初步设计方案确认,初步设计方案主要包括点数统计表和概算两个文件，因为工作区子系统信息点数量直接决定综合布线系统工程的造价，信息点数量越多，工程造价越大。工程概算的多少与选用产品的品牌和质量有直接关系，工程概算多时宜选用高质量的知名品牌，工程概算少时宜选用区域知名品牌。点数统计表和概算也是综合布线系统工程设计的依据和基本文件，因此必须经过用户确认。,用户确认的一般程序如下：整理点数统计表准备用户确认签字文件用户交流和沟通用户确认签字和盖章设计方签字和盖章双方存档。用户确认签字文件至少一式,4,份，双方各两份。设计单位一份存档，一份作为设计资料。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.2.8,正式设计,1.,新建建筑物,随着,GB50311-2007,国家标准的正式实施，,2007,年,10,月,1,日起新建筑物必须设计网络综合布线系统，因此建筑物的原始设计图纸中有完整的初步设计方案和网络系统图。必须认真研究和读懂设计图纸，特别是与弱电有关的网络系统图、通信系统图、电气图等。如果土建工程已经开始或者封顶时，必须到现场实际勘测，并且与设计图纸对比。新建建筑物的信息点底盒必须暗埋在建筑物的墙面，一般使用金属底盒，很少使用塑料底盒。,2.,旧楼增加网络综合布线系统的设计,当旧楼增加网络综合布线系统时，设计人员必须到现场勘察，根据现场使用情况具体设计信息插座的位置、数量。旧楼增加信息插座一般多为明装,86,系列插座。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,3.,信息点安装位置,信息点的安装位置宜以工作台为中心进行设计，如果工作台靠墙布置时，信息点插座一般设计在工作台侧面的墙面，通过网络跳线直接与工作台上的电脑连接。,如果工作台布置在房间的中间位置或者没有靠墙时，信息点插座一般设计在工作台下面的地面，通过网络跳线直接与工作台上的电脑连接。,如果是集中或者开放办公区域，信息点的设计应该以每个工位的工作台和隔断为中心，将信息插座安装在地面或者隔断上。,在大门入口或者重要办公室门口宜设计门警系统信息点插座。,在公司入口或者门厅宜设计指纹考勤机、电子屏幕使用的信息点插座。,在会议室主席台、发言席、投影机位置宜设计信息点插座。,在各种大卖场的收银区、管理区、出入口宜设计信息点插座。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,4.,信息点面板,地弹插座面板一般为黄铜制造，只适合在地面安装，每只售价在,100200,元，地弹插座面板一般都具有防水、防尘、抗压功能，使用时打开盖板，不使用时，盖好盖板与地面高度相同。,墙面插座面板一般为塑料制造，只适合在墙面安装，每只售价在,520,元，具有防尘功能，使用时打开防尘盖，不使用时，防尘盖自动关闭。,桌面型面板一般为塑料制造，适合安装在桌面或者台面，在综合布线系统设计中很少应用。,信息点插座底盒常见的有两个规格，适合墙面或者地面安装。墙面安装底盒为长,86mm,，宽,86mm,的正方形盒子，设置有,2,个,M4,螺孔，孔距为,60mm,，又分为暗装和明装两种，暗装底盒的材料有塑料和金属材质两种，暗装底盒外观比较粗糙。明装底盒外观美观，一般由塑料注塑。,地面安装底盒比墙面安装底盒大，为长,100mm,，宽,100mm,的正方形盒子，深度为,55mm,（或,65mm,），设置有,2,个,M4,螺孔，孔距为,84mm,，一般只有暗装底盒，由金属材质一次冲压成型，表面电镀处理。面板一般为黄铜材料制成，常见有方型和圆型面板两种，方型的长为,120mm,，宽,120mm,。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.,图纸设计,综合布线系统工作区信息点的图纸设计是综合布线系统设计的基础工作，直接影响工程造价和施工难度，大型工程也直接影响工期，因此工作区子系统信息点的设计工作非常重要。在一般综合布线工程设计中，不会单独设计工作区信息点布局图，而是综合在网络系统图纸中。为了清楚的说明信息点的位置和设计的重要性，在,5.3,节将给出各种常见工作区信息点的位置设计图。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.3,工作区子系统的设计实例,5.3.1,设计实例,1,独立单人办公室信息点设计,设计独立单人办公室信息点布局，单人办公时信息插座可以设计安装在墙面或地面两种。,图,5-2,单人办公室信息点设计图,说明：,1,）设计单人办公室信息点时必须考虑有数据点和语音点。,2,）当办公桌设计靠墙摆放时，信息插座安装在墙面，中心垂直距地,300mm,。当办公桌摆放在中间时，信息插座使用地弹式地面插座，安装在地面。,3,）办公室内安装设备有：计算机、传真、打印机等。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.3.2,设计实例,2,独立多人办公室信息点设计,设计独立多人办公室信息点布局，信息插座可以设计安装在墙面或地面两种。,说明：图,5-3,多人办公室信息点设计图,1,）设计多人办公室信息点时必须考虑多个数据点和语音点。,2,）当办公桌设计靠墙摆放时，信息插座安装在墙面，中心垂直距地,300mm,。当办公桌摆放在中间时，信息插座使用地弹式地面插座，安装在地面。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.3.3,设计实例,3,集中办公区信息点设计,设计集中办公区信息点布局时，必须考虑空间的利用率和便于办公人员工作，进行合理的设计，信息插座根据工位的摆放设计安装在墙面和地面。,说明：,1,）该集体办公环境面积,60m2,，可供,17,人办公。,2,）设计,34,个信息点，其中,17,个数据点，,17,个语音点。每个信息插座上包括,1,个数据、,1,个语音。,3,）每个点铺设,1,根,4-UTP,超,5,类网线，数据和语音共用一根超,5,类网线。,4,）墙面的,9,个信息插座安装高度中心垂直距地,300mm,。中间,8,个信息点使用地埋式插座安装在地面。,5,）所有信息插座使用双口面板安装。,6,）所有布线使用,PVC,管暗埋铺设。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,图,5-4,集中办公区信息点设计图,5.3.4,设计实例,4,会议室信息点设计,一般设计会议室的信息点时，在会议讲台处至少设计,1,个信息点，便于设备的连接和使用。在会议室墙面的四周也可以考虑一些信息点。,图,5-5,会议室信息点设计图,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.3.5,设计实例,5,学生宿舍信息点设计,图,5-6,某高校学生公寓网络信息点设计图,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,如果学校学生公寓每个房间供,4,人住宿，每个房间设计网络,4,个网络信息点。同时根据学校对生员住宿的规划，房间家具的摆放，合理的设计信息插座位置。,图,5-7,某高校学生信息插座位置设计,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.3.6,设计实例,6,超市信息点设计,一般在大型超市的综合布线设计中，主要信息点集中在收银区和管理区域。如果不能确定其用途和布局时，可以在建筑物的墙面和柱子上设置一定数量的信息插座，以便今后的使用。,图,5-8,某超市网络,信息点的设计,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.4,工作区子系统的工程技术,5.4.1,标准要求,GB50311-2007,综合布线系统工程设计规范,国家标准第,6,章安装工艺要求内容中，对工作区的安装工艺提出了具体要求。安装在地面上的接线盒应防水和抗压，安装在墙面或柱子上的信息插座底盒、多用户信息插座盒及集合点配线箱体的底部离地面的高度宜为,300mm,。工作区的电源每,1,个工作区至少应配置,1,个,220V,交流电源插座，电源插座应选用带保护接地的单相电源插座，保护接地与零线应严格分开。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.4.2,信息点安装位置,教学楼、学生公寓、实验楼、住宅楼等不需要进行二次区域分割的工作区，信息点宜设计在非承重的隔墙上，宜在设备使用位置或者附近。写字楼、商业、大厅等需要进行二次分割和装修的区域，宜在四周墙面设置，也可以在中间的立柱上设置，要考虑二次隔断和装修时扩展方便性和美观性。大厅、展厅、商业收银区在设备安装区域的地面宜设置足够的信息点插座。学生公寓等信息点密集的隔墙，宜在隔墙两面对称设置。银行营业大厅的对公区、对私区和,ATM,自助区信息点的设置要考虑隐蔽性和安全性。特别是离行式,ATM,机的信息点插座不能暴露在客户区。指纹考勤机、门警系统信息点插座的高度宜参考设备的安装高度设置。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.4.3,底盒安装,明装底盒经常在改扩建工程墙面明装方式布线时使用，一般为白色塑料盒，外型美观，表面光滑，外型尺寸比面板稍小一些，为长,84mm,，宽,84mm,，深,36mm,，底板上有,2,个直径,6mm,的安装孔，用于将底座固定在墙面，正面有,2,个,M4,螺孔，用于固定面板，侧面预留有上下进线孔。,暗装底盒一般在新建项目和装饰工程中使用，暗装底盒常见的有金属和塑料两种。塑料底盒一般为白色，一次注塑成型，表面比较粗糟，外型尺寸比面板小一些，常见尺寸为长,80mm,，宽,80mm,，深,50mm,，,5,面都预留有进出线孔，方面进出线，底板上有,2,个安装孔，用于将底座固定在墙面，正面有,2,个,M4,螺孔，用于固定面板。金属底盒一般一次冲压成型，表面都进行电镀处理，避免生锈，尺寸与塑料底盒基本相同。,（,a,）明装底盒 （,b,）暗装塑料底盒 （,c,）暗装金属底盒 图,5-9,底盒,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,暗装底盒只能安装在墙面或者装饰隔断内，安装面板后就隐蔽起来了。施工中不允许把暗装底盒明装在墙面上。暗装塑料底盒一般在土建工程施工时安装，直接与穿线管端头连接固定在建筑物墙内或者立柱内，外沿低于墙面,10mm,，中心距离地面高度为,300mm,或者按照施工图纸规定高度安装。底盒安装好以后，必须用钉子或者水泥沙浆固定在墙内。需要在地面安装网络插座时，盖板必须具有防水、抗压和防尘功能，一般选用,120,系列金属面板，配套的底盒宜选用金属底盒，一般金属底盒比较大，常见规格为长,100mm,，宽,100mm,，中间有,2,个固定面板的螺丝孔，,5,个面都预留有进出线孔，方面进出线。如图,5-11,所示，地面金属底盒安装后一般应低于地面,10-20mm,，注意这里的地面是指装修后地面。,图,5-10,墙面暗装底盒 图,5-11,地面暗装底盒、信息插座,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,在扩建改建和装饰工程安装网络面板时，为了美观一般宜采取暗装底盒，必要时要在墙面或者地面进行开槽安装。,图,5-12,装修墙面暗装底盒 图,5-13,装修墙面明装底盒,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,各种底盒安装时，一般按照下列步骤,.,1,）目视检查产品的外观合格：特别检查底盒上的螺丝孔必须正常，如果其中有一个螺丝孔损坏时坚决不能使用。,2,）取掉底盒挡板：根据进出线方向和位置，取掉底盒预设孔中的挡板。,3,）固定底盒：明装底盒按照设计要求用膨胀螺丝直接固定在墙面。如图,5-13,所示。暗装底盒首先使用专门的管接头把线管和底盒连接起来，这种专用接头的管口有园弧，既方便穿线，又能保护线缆不会划伤或者损坏。然后用膨胀螺丝或者水泥沙浆固定底盒。,4,）成品保护：暗装底盒一般在土建过程中进行，因此在底盒安装完毕后，必须进行成品保护，特别是安装螺丝孔，防止水泥沙浆灌入螺孔或者穿线管内。一般做法是在底盒螺丝孔和管口塞纸团，也有用胶带纸保护螺孔的做法。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,图,5-14,做好线标和压接好模块的土建暗装底盒图,5-15,压接好模块的墙面明装底盒,5.4.4,模块安装,模块安装时，一般按照下列步骤。,1,）准备材料和工具。,2,）清理和标记。,3,）剪掉多余线头。,4,）剥线。,5,）压线。,6,）装好防尘盖。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.4.5,面板安装,面板安装是信息插座最后一个工序，一般应该在端接模块后立即进行，保护模块。安装时将模块卡接到面板接口中。如果双口面板上有网络和电话插口标记时，按照标记口位置安装。如果双口面板上没有标记时，宜将网络模块安装在左边，电话模块安装在右边，并且在面板表面做好标记。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.5,工作区子系统的工程技术实训项目,5.5.1,实训项目一 工作区点数统计表制作实训,【,实训目的,】,1,）通过工作区信息点数量统计表项目实训，掌握各种工作区信息点位置和数量的设计要点和统计方法。,2,）熟练掌握信息点数统计表的设计和应用方法。,3,）掌握项目概算方法。,4,）训练工程数据表格的制作方法和能力。,【,实训要求,】,1,）完成一个多功能智能化建筑网络综合布线系统工程信息点的设计。,2,）使用,Microsoft Excel,工作表软件完成点数统计表。,3,）完成工程概算。实训模型一：一栋,18,层的建筑物可能会有这些用途，地下,2,层为空调机组等设备安装层，地下,1,层为停车场，,1-2,层为商场，,3-4,为餐厅，,5-10,写字楼，,1118,层为宾馆。给出可以进行点数统计表的必要条件，注意设置一些变化原因。实训模型二：一栋,7,层研究大楼给出可以进行点数统计表的必要条件，注意设置一些变化原因。实训模型三：学生比较熟悉的教学楼或者宿舍楼。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,【,实训步骤,】,1,）分析项目用途，归类。例如：教学楼、宿舍楼、办公楼等。,2,）工作区分类和编号。,3,）制作点数统计表。,4,）填写点数统计表。,5,）工程概算。,【,实训报告要求,】,1,）完成信息点命名和编号。,2,）掌握点数统计表制作方法，计算出全部信息点的数量和规格。,3,）完成工程概算。,4,）基本掌握,Microsoft Excel,工作表软件在工程技术中的应用。,5,）实训经验和方法。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.5.2,实训项目二 网络插座的安装实训,【,实训目的,】,1,）通过设计工作区信息点的位置和数量，熟练掌握工作区子系统的设计和点数统计表。,2,）通过信息点插座的安装，熟练掌握工作区信息点的施工方法。,3,）通过核算、列表、领取材料和工具，训练规范施工的能力。,【,实训要求,】,1,）设计一种多人办公室信息点的位置和数量，并且绘制施工图。,2,）按照设计图，核算实训材料规格和数量，掌握工程材料核算方法，列出材料清单。,3,）按照设计图，准备实训工具，列出实训工具清单。,4,）独立领取实训材料和工具。,5,）独立完成工作区信息点的安装。,【,实训材料和工具,】,1,）,86,系列明装塑料底盒和螺丝若干。,2,）单口面板和双口面板和螺丝若干。,3,）,RJ45,网络模块,+RJ11,电话模块若干。,4,）网络双绞线若干。,5,）十字头螺丝刀，长度,150mm,，用于固定螺丝，一般每人,1,个。,6,）压线钳，用于压接,RJ45,网络模块和电话模块，一般每人,1,个。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,【,实训设备,】,西元牌网络综合布线实训装置,1,套。产品型号：,KYSYZ-12-1233,。,图,5-16,网络综合布线实训装置该实训设备由全钢的,12,个模块组成“丰”字型结构，构成,12,个角区域，模拟,12,个工作区，能够满足,12,组学生同时进行,12,个工作区子系统的实训。实训设备上预制有螺丝孔，无尘操作，能够进行万次以上的实训。该产品也是,2009,年国家技能大赛专用产品。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,【,实训步骤,】,1,）设计工作区子系统。,3-4,人组成一个项目组，选举项目负责人，每人设计一种工作区子系统，并且绘制施工图，集体讨论后由项目负责人指定,1,种设计方案进行实训。,2,）列出材料清单和领取材料。按照设计图，完成材料清单并且领取材料。,3,）列出工具清单和领取工具。根据实训需要，完成工具清单并且领取工具。,4,）安装底盒。按照设计图纸规定位置用,M6X16,螺丝把底盒固定在实训装置的墙面上。,5,）穿线和端接模块。,6,）安装面板。,7,）标记。完成以上步骤如图,5-17,所示。,【,实训报告要求,】,1,）完成一个工作区子系统设计图。,2,）以表格形式写清楚实训材料和工具的数量、规格、用途。,3,）分步陈述实训程序或步骤以及 图,5-17,网络插座的安装 安装注意事项。,4,）实训体会和操作技巧。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5.6,工程经验,1,工程经验一 模块和面板安装时间,在工作区子系统模块、面板安装后，遇到过破坏和丢失的情况，纠其原因是我们在建筑土建还没有进行室内粉刷就先将模块、面板安装到位了，土建在粉刷的时候有将面板破坏或取走的。所以在安装模块和面板时一定要等土建将建筑物内部墙面进行粉刷结束后，安排施工人员到现场进行信息模块的安装。,2,工程经验二 准备长螺丝,安装面板的时候，由于土建工程中埋设底盒的深度不一致，面板上配带的螺丝长度有时就太短了，需要另外购买一些长一点的螺丝。一般配,50mm,长的螺丝就可以了。以免耽误工程施工的进度,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,3,工程经验三 轻松安装,在安装信息点数量比较多、安装位置统一的情况下，如学院后勤区学生公寓内安装信息插座。一个房间安装,4,个信息插座，每个插座上有数据点和语音点，同时由于信息插座安装位置比较低，我们的施工人员需要长时间的蹲下工作，我们需要携带小马扎，这样可以减轻工程师的体力损耗，加快工作效率。,4,工程经验四 携带工具,我们在施工过程中经常会遇到少带工具的情况，所以在安装信息插座时，根据不同的情况，需要携带配套的使用工具。,1.,在新建建筑物中施工：,1,）安装模块时，需要携带的材料有：信息模块、标签纸、签字笔或钢笔、透明胶带或专用编号线圈。工具有：斜口钳、剥线器、打线钳,2,）安装面板时，需要携带的材料有：面板、标签。工具有：十字口螺丝刀,2.,在已建成的建筑物中施工：信息插座的底盒、模块和面板是同时安装的，需要携带的材料有：明装底盒、信息模块、面板、标签纸、签字笔或钢笔、透明胶带或专用编号线圈、木楔子。工具有：电锤、钻头、斜口钳、十字口螺丝刀、剥线器、,RJ45,压线钳、打线钳,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,5,工程经验五 标签,以前在安装模块和面板时，有时就忽略了在面板上做标签，给以后开通网络造成麻烦，所以在完成信息插座安装后，在面板上一定要进行标签标识，内外必须一致。便于以后的开通使用和维护。,6,工程经验六 成品保护,暗装底盒一般由土建在建设中安装，因此在底盒安装完毕后，必须进行保护，防止水泥沙浆灌入穿线管内，同时对安装螺丝孔也要进行保护，避免破坏。一般是在底盒内塞纸团，也有用胶带纸保护螺孔的做法。模块压接完成后，将模块卡接在面板中，然后立即安装面板。如果压接模块后不能及时安装面板时，必须对模块进行保护，一般做法是在模块上套一个塑料袋，避免土建在墙面施工时对模块的污染和损坏。,第,5,章 工作区子系统工程技术,西安开元电子实业有限公司,
