机械制图2-AutoCAD入门.ppt

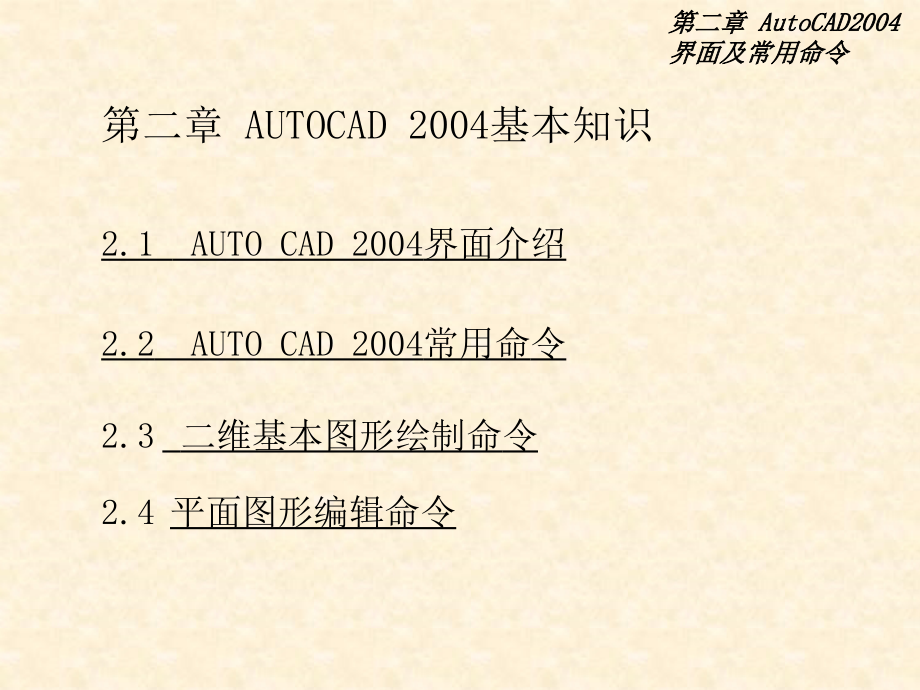

第二章,AutoCAD2004,界面及常用命令,第二章,AUTOCAD 2004,基本知识,2.1,AUTO CAD 2004,界面介绍,2.2,AUTO CAD 2004,常用命,令,2.3,二维基本图形绘制命,令,2.4,平面图形编辑命令,2.1 AUTO CAD 2004,界面介绍,3,）对话框：某些菜单项后面,，用鼠标单击此项，会,打开相应的对话框,1.,五个“栏”,(1),标题栏：,(2),菜单栏：,1,）下拉菜单：用鼠标单击菜单栏出现下拉菜单,2,）级联菜单：某些菜单项后面有黑色的小三角形，把光标移到上面，会自动显示子菜单,（,3,）标准工具栏,：,光标指向任一图标稍停片刻，会在图标的右下角显示出相应当的命令名，同时在窗口的命令行有注释，便于确认命令。,(4),对象特性工具栏：,1,）用鼠标左键单击选项，可进行“开”与“关”的切换,2,）把光标移至“捕捉、栅格、极轴、对象捕捉、对象追踪”单击鼠标右键，可进行,a,、“,开”与“关”的切换；,b,、,可单击“设置”打开“草图设置”对话框，进行相应的设置。,2.,三个“口”,（,1,）图形窗口：,（,2,）命令窗口：,（,3,）文本窗口：,3.,工具栏,(1),绘图工具栏,(2),修 改工具栏,（,3,）工具栏的调用：,1,）在命令提示窗口输入：,TOOLBAR,2,）,下拉菜单：视图,工具栏,3,）将光标移到工具栏上，单击鼠标右键,这样出现工具栏对话框，将光标移到所需选择项的方框处，单击鼠标左键，出现所需工具栏。,4,、,F1F11,的作用,（,1,）,F1,：,出现帮助对话框；（,2,）,F2,：,出现文本窗口；（,3,）,F3,：“,对象捕捉”打开与关闭切换；（,4,）,F4,：,数字化仪打开与关闭；（,5,）,F5,：,等轴测平面之间的相互切换；（,6,）,F6,：,坐标显示的开与关；（,7,）,F7,：“,栅格”的打开与关闭；（,8,）,F8,：“,正交”的开与关；（,9,）,F9,：“,捕捉”的开与关；（,10,）,F10,：“,极轴”的开与关；（,11,）,F11,：“,对象捕捉追踪”的开与关。,2.2 AUTO CAD 2004,常用命令,1.,新建命令：,（,1,）命令行：,NEW,（,2,）,菜单：文件,新建,（,3,）在标准工具栏中单击,出现“新建”对话框，进行新建图形环境设置,2.,打开命令：,（,1,）命令行：,OPEN,（,2,）,菜单：文件,打开,（,3,）在标准工具栏中单击,出现“选择文件”对话框，进行文件选择打开,3.,保存文件命令：,（,1,）命令行：,SAVE,（,2,）,菜单：文件,保存,（,3,）在标准工具栏中单击,出现“图形另存为”对话框，进行保存文件,5.,平移命令：,（,1,）命令行：,PAN,（,2,）,菜单：视图,平移,实时平移,（,3,）在标准工具栏中单击,等缩放。,（,3,）在标准工具栏中单击,，可进行“实时缩放”。,（,4,）在标准工具栏中有嵌套工具条,，“窗口缩放”可进,行窗口缩放。,可进行,4.,缩放命令：,（,1,）命令行：,ZOOM,（,2,）,菜单：视图,平移,实时平移,可进行“实时平移”。,6.,放弃命令：,（,1,）菜单：编辑,放弃,（,2,）在标准工具栏中单击,（,3,）按,Ctrl+Z,键,（,4,）命令行：,U,7.,图层设置,（,1,）命令行：,LAYER,（,2,）,菜单：格式,图层,（,3,）在对象特性工具栏中单击,出现图层特性管理器，可进行图层名称、颜色、线型、线宽的设置。,8.,设置线型,（,1,）命令行：,LINETYPE,（,2,）,菜单：格式,线型,（,3,）在图层特性管理器中，单击“线型”下方的,continuous,出现选择线型对话框，若线型没有显示可单击“加载”按钮，出现加载对话框，选择需要的线型。,9.,设置颜色,在图层特性管理器中，单击颜色下的“白色”。,出现选择颜色对话框，在选择颜色对话框中单击所选颜色后单击“确定”按钮。,10.,修改对象特性,（,1,）命令行：,DDMODIFY,（,2,）,菜单：修改,特性,（,3,）在对象特性工具栏单击图标,出现选择颜色对话框，在选择颜色对话框中单击所选颜色后单击“确定”按钮运用对象特性对话框可进行图层、颜色、线型、线宽等的修改,2.3,二维基本图形绘制命令,一、命令的输入方法,3,、下拉菜单输入（下页图）,4,、按回车鍵重复刚执行的命令,1,、键盘输入,2,、工具条输入,二、点坐标的输入方式,1,、绝对坐标输入,2,、相对直角坐标输入,例,1,：长度,100,的水平直线第二点,100,0,例,2,：长,200,宽,100,的矩形,3,、相对极坐标输入,例：长,100,，与,X,轴夹角,20,度的直线第二点,100,20,4,、光标指示方向，直接输入距离值,5,、极轴输入法,例,3,：长度,100,，与,X,轴夹角为,35,第二点：,35,100,三、实体选择方式,1,、直接点取选择,2,、窗口方式选择,用,窗口方式选择对象,3,、交叉窗口方式选择,用,窗口方式选择对象,窗口方式与交叉窗口方式的区别,窗口,方式,从左,向右,形成窗口,实,线窗口,全部包围,才选中,交叉窗,口方式,从右,向左,形成窗口,实线窗口,部分包围即选中,四、点实体绘制命令（,POINT,）,1,、命令输入方法,1,）在命令行提示区输入,Point,2,）,下拉菜单 绘图点下一级菜单,3,）工具条 在绘图工具条中，单击“点”按钮,提示：指定点的坐标,指定点的坐标（结束）,2,、点样式设置,点取下拉菜单项格式点样式,，此时在屏幕上弹出点样式对话框，如下页图所示，通过该对话框，设置点的类型和大小。,点样式对话框,五、绘制直线命令（,LINE,）,1,、命令输入方法,1,）在命令提示区输入,Line,2,）,下拉菜单 绘图直线,3,）工具条 在绘图工具条中，单击直线图标按钮,例,1,、,绘制端点坐标为（,20,，,30,）（,60,，,70,）的一段直线,如图所示。操作过程如下：,单击绘图工具条中直线图标按钮,指定第一点：,20,，,30,指定下一点或,放弃（,U,）,：,60,，,70,指定下一点或,放弃（,U,）,：,单击下拉菜单绘图直线,指定第一点：,20,，,30,指定下一点或,放弃（,U,）,：,45,，,20,指定下一点或,放弃（,U,）,：,60,，,25,指定下一点或,放弃（,U,）,：,70,，,70,指定下一点或,放弃（,U,）,：,C,例,2,绘制由端点坐标（,20,，,30,），（,45,，,20,），（,60,，,25,），（,70,，,70,）组成的四边形，如图所示。,操作过程如下：,例,3,当我们要绘制水平或垂直线时，可以打开状态栏上的正交按钮，在确定了直线的起始点后，用光标控制直线的绘制方向，直接输入直线的长度即可利用正交功能方便地绘制如图所示的标题栏。,六、圆的绘制命令（,CIRCLE,）,1,、命令输入方法：,1,）在命令行提示区输入,Circle,2,）,下拉菜单 绘图圆下一级菜单,3,）工具条 在绘图工具条中单击“圆”图标按钮,utoCAD,提供了,6,种画圆的方法：,（,1,）圆心、半径法,例,1,绘制圆心坐标为（,50,，,40,），半径为,20,的圆，如下页图所示。,操作过程如下：,在命令提示区输入,CIRCLE,指定圆的圆心或,三点（,3P,）,/,两点（,2P,）,/,相切，相切、半径（,T,）,：,50,，,40,指定圆的半径或,直径（,D,）,20,（,2,）,圆心、直径法：,例,2,绘制圆心坐标为（,50,，,40,）直径为,40,的圆（见图），操作过程如下：,在绘图工具条中，单击“圆”图标按钮。提示：指定圆的圆心或,三点（,3P,）,/,两点（,2P,）,/,相切，相切、半径（,T,）,：,50,，,40,指定圆的半径或,直径（,D,）,：,D,指定圆的直径：,40,在绘图工具条中，单击“圆”图标按钮。,提示：指定圆的圆心或,三点（,3P,）,/,两点（,2P,）,/,相切，相切、半径（,T,）,：,50,，,40,指定圆的半径或,直径（,D,）,：,D,指定圆的直径：,40,3,）已知两点画圆,例,3,：,绘制通过坐标为（,20,，,30,），（,40,，,60,）两点的圆，如图所示。操作过程如下：,在绘图工具条中，单击“圆”图标按钮。,提示：指定圆的圆心或,三点（,3P,）,/,两点（,2P,）,/,相切，相切、半径（,T,）,：,2P,指定圆直径的第一个端点：,20,，,30,指定圆直径的第二个端点：,40,，,60,（,4,）已知三点画圆,例,4,、,绘制通过坐标为（,50,，,25,），（,80,，,20,），（,70,，,50,）三点的圆，如图所示，操作过程如下：,单击下拉菜单绘图圆,3,点,提示：指定圆的圆心或,三点（,3P,）,/,两点（,2P,）,/,相切，相切、半径（,T,）,：,3P,指定圆上的第一点：,50,，,25,指定圆上的第二点：,80,，,20,指定圆上第三点：,70,，,50,（,5,）已知半径和公切条件画圆,例,5,画出半径为,10,，并与已知直线,A,，圆,B,相切的圆，如下页图形所示。操作过程如下,命令：,Circle,指定圆的圆心或,三点（,3P,）,/,两点（,2P,）,/,相切，相切、半径（,T,）,：,T,在对象上指定一点作圆的第一条切线：（选择相切目标,A,）,在对象上指定一点作圆的第二条切线：（选择相切目标,B,）,指定圆的半径：,10,注意：使用此种方式画圆时，该公切圆的半径必须大于或等于两目标间最小距离的一半，否则系统无法执行。,（,6,）画已知三个实体的公切圆,例,6,绘制与已知直线,A,，圆,B,和圆弧,C,相切的圆，如下页图所示。操作过程如下：,单击下拉菜单 绘图圆相切、相切、相切,提示：指定圆的圆心或,三点（,3P,）,/,两点（,2P,）,/,相切，相切、半径（,T,）,：,T,在对象上指定一点作圆的第一条切线：,选择相切目标,A,在对象上指定一点作圆的第二条切线：,选择相切目标,B,在对象上指定一点作圆的第三条切线：,选择相切目标,C,七、圆弧的绘制命令（,ARC,）,1,、,命令输入方法,1,）在命令提示区输入,Arc,2,）,下拉菜单 绘图圆弧下一级菜单,3,）工具条 在绘图工具条中，单击“圆弧”按钮,2,、绘制圆弧方式,该命令提供了,11,种绘制圆弧的方式，绘图时，根据已知条件，可以灵活运用。,举例,（,1,）已知圆弧上的三点画圆弧（,3Points,）,在绘图工具条中，单击“圆弧”图标按钮。,提示：指定圆弧的起点或,圆心（,CE,）,：,30,，,40,指定圆弧的第二点或,圆心（,CE,）,/,端点（,EN,）,：,55,，,55,指定圆弧的端点：,80,，,30,操作过程如下：,例,1,绘制通过坐标（,30,，,40,），（,55,，,55,），（,80,，,30,）三点的圆弧，如所示。,命令：,Arc,指定圆弧的起点或,圆心（,CE,）,：,30,，,40,指定圆弧的第二点或,圆心（,CE,）,/,端点（,EN,）,：,CE,指定圆弧的圆心：,55,，,30,指定圆弧的端点或,角度（,A,）,/,弦（,L,）,82,，,30,操作过程如下：,（,2,）已知起点、圆心、终点绘圆弧,例,2,、绘制起点坐标为（,30,，,40,），圆心坐标为（,55,，,30,），终点坐标（,82,，,30,）的圆弧，如图所示。,指定圆弧的圆心：,55,，,30,指定圆弧的端点或,角度（,A,）,/,弦长（,L,）,：,A,（,3,）,已知起点、圆心、圆心角绘圆弧,例,3,、,绘制起点坐标为（,80,，,30,），圆心坐标为（,55,，,30,），圆心角为,180,的圆弧，如下页图所示。操作过程如下：,在绘图工具条中，单击圆弧图标按钮。,提示：指定圆弧的起点或,圆心（,CE,）,：,80,，,30,指定圆弧的第二点或,圆心（,CE,）,/,端点（,EN,）,：,CE,指定包含角：,180,注意：角度是指从圆弧中心到两个端点的两条半径之间的夹角。如果该夹角为正值，则按逆时针方向绘制圆弧；如果角度为负值，则按顺时针方向绘制圆弧。,八、椭圆的绘制命令（,ELLIPSE,）,1,、,命令输入方法,1,）在命令提示区输入,Ellipse,2,）,下拉菜单绘图椭圆下一级菜单,3,）工具条 在绘图工具条中，单击椭圆图标按钮。,2,、椭圆绘制方法,（,1,）中心点法绘制椭圆,这种方法实质上是首先指定椭圆主轴的中点，然后再指定主轴的端点，最后指定短轴半径。操作过程如下：,命令：,Ellipse,指定椭圆的轴端点或,圆弧（,A,）,/,中心点（,C,）,：,C,指定椭圆的中心点：（输入中心点坐标）,指定轴的端点：（输入轴的端点坐标）,指定另一条半轴长度或,旋转（,R,）,：（,输入坐标值）,在上述提示中，如选择,R,选项，则命令行提示区将出现下面的提示：,指定绕长轴旋转：（指定旋转角）,此时可以输入一个旋转角度。,用这种方法绘制的椭圆如下页图所示,（,2,）绘制椭圆弧,例,绘制经过两点坐标（,30,，,20,），（,60,，,60,），椭圆旋转角度为,60,，椭圆弧起始角度为,30,，终止角度为,270,的椭圆弧。如下页图所示。操作过程如下：,在绘图工具条中，单击椭圆图标按钮。,提示：指定椭圆的轴端点或,圆弧（,A,）,/,中心点（,C,）,：,A,指定椭圆弧的轴端点或,中心点（,C,）,：,30,，,20,指定轴的另一个端点：,60,，,60,指定另一条半轴长度或,旋转（,R,）,：,R,指定旋转角度：,60,指定起始角度或,参数（,P,）,：,30,指定终止角度或,参数（,P,）,/,包含角度（,I,）,270,九、矩形的绘制命令（,RECTANGLE,）,1,、,命令输入方法,1,）在命令行提示区输入,Rectangle,2,）,下拉菜单 绘图矩形,3,）工具条 在绘图工具条中单击“矩形”按钮。,2,、举例,绘制第一角点（,20,，,30,），第二角点（,80,，,60,）倒圆角半径为,5,，直线宽度为,1,的矩形。,操作过程如下：,在绘图工具条中，单击矩形图标按钮,提示：指定第一个角点或,倒角（,C,）,/,标高（,E,）,/,圆角（,F,）,/,厚度（,T,）,/,宽度（,W,）,：,F,指定矩形倒圆角的半径：,5,指定第一角点或,倒角（,C,）,/,标高（,E,）,/,圆角（,F,）,/,厚度（,T,）,/,宽度（,W,）,：,W,指定长方形的线型宽度：,1,指定第一角点或,倒角（,C,）,/,标高（,E,）,/,圆角（,F,）,/,厚度（,T,）,/,宽度（,W,）,：,20,，,30,指定另一角点：,80,，,60,如下页图所示。,注意：在绘制矩形的命令行提示中如选择“倒角”选项可设置所绘矩形的倒角,十、正多边形的绘制命令（,POLYGON,）,1,、,命令输入法,1,）在命令行提示区输入,Polygon,2,）,下拉菜单 绘图正多边形,3,）工具条 在绘图工具条中单击“正多边形”按钮,2,、举例,绘制中心坐标为（,40,，,40,），内接圆半径为,20,的正六边形，如下页图所示。操作过程如下：,单击下拉菜单 绘图正多边形,提示：输入边的数目,：,6,指定多边形的中心点或,边,E,：,40,，,40,输入选顶,内接圆（,I,）,/,外切圆（,C,）,：,指定圆的半径：,20,十一、构造线的绘制命令（,XLING,）,1,、命令输入方法：,1,）在命令行输入,Xline,2,）,下拉菜单 绘图构造线,3,）工具条 在绘图工具条中单击“构造线”按钮,2,、绘制构造线方法,1,）,绘制水平构造线,在绘图工具条中单击“构造线”按钮,提示：,Xline,指定点或,水平（,H,）,/,垂直（,V,）,/,角度（,A,）,/,二等分（,B,）,/,偏移（,O,）,：,H,提示：指定通过点,2,）绘制竖直构造线,在绘图工具条中单击“构造线”按钮,提示：,Xline,指定点或,水平（,H,）,/,垂直（,V,）,/,角度（,A,）,/,二等分（,B,）,/,偏移（,O,）,：,V,提示：指定通过点,3,）绘制与水平线（或参照线）有一定角度的构造线,在绘图工具条中单击“构造线”按钮,提示：,Xline,指定点或,水平（,H,）,/,垂直（,V,）,/,角度（,A,）,/,二等分（,B,）,/,偏移（,O,）,：,A,提示：输入构造线的角度（或参照,R,）,30,（,若画与参照线有一定角度输入,R,，,然后选择参照线）,提示：指定通过点,4,）绘制角度平分线,在绘图工具条中单击“构造线”按钮,提示：,Xline,指定点或,水平（,H,）,/,垂直（,V,）,/,角度（,A,）,/,二等分（,B,）,/,偏移（,O,）,：,B,提示：指定角的顶点（用鼠标点取角的顶点）,提示：指定角的起点（用鼠标点取角的起点）,提示：指定角的端点（用鼠标点取角的端点）,5,）偏移,在绘图工具条中单击“构造线”按钮,提示：,Xline,指定点或,水平（,H,）,/,垂直（,V,）,/,角度（,A,）,/,二等分（,B,）,/,偏移（,O,）,：,O,提示：指定偏移距离（输入偏移距离）：,提示：选择直线对象（用鼠标选取需偏移的直线）,提示：指定向哪侧偏移（用鼠标点取直线的一侧）,十二、射线的绘制命令（,RAY,）,1,、命令输入方法：,1,）在命令行提示区输入,Ray,2,）,下拉菜单 绘图射线,2,、绘制射线方法：,在绘图下拉菜单中选择“射线”,提示：,Ray,指定起点（用鼠标或输入方法指定起点）,提示：指定通过点（用鼠标或输入方法指定通过点）,十三、多线的绘制命令（,MLINE,）,1,、命令输入方法：,1,）在命令行提示区输入,Mline,2,）,工具条 在绘图工具条中单击“多线”按钮,2,、绘制多线方法：,在绘图下拉菜单中选择“多线”,提示：,Mline,指定起点或,对正,(J)/,比例,(S)/,样式,(ST):,（,用鼠标或输入方法指定起点）,提示：指定下一点（用鼠标或输入方法指定通过点）,3,、多线样式设置：,1,）在格式下拉菜单中点击：“多线样式”，出现多线样式对话框,2,）点取“添加”，增加一多线样式,3,）点取“元素特性”修改元素的特性后存盘。在画多线时可调用所设置的多线样式,十四、多段线的绘制命令（,PLINE,）,1,、命令输入方法：,1,）在命令行提示区输入,Pline,2,）,下拉菜单 绘图多段线,3,）工具条 在绘图工具条中单击“多段线”按钮,2,、绘制多线段方法：,在工具条中选择“多段线”,提示：,Pline,指定起点,:,（用鼠标或输入方法指定起点）,提示：指定下一个点或,圆弧,(A)/,半宽,(H)/,长度,(L)/,放弃,(U)/,宽度,(W):,（,用鼠标或输入方法指定通过点）,3,、说明,1,）,指定下一个点，确定多段线的另一个端点，此选项为系统的默认选项。,2,）圆弧（,A,）：,由图由绘制直线方式切换到绘制圆弧的方式。,3,）半宽（,H,）：,输入的数值为线宽的一半。然后系统继续依次提示，可根据实际情况进行选择。,4,）长度（,L,）：,选择该选项后，系统根据指定的长度绘制多段线。,5,）放弃（,U,）：,选择该选项后，系统删除前一次绘制的多段线。然后返回到提示：,指定下一点或,圆弧（,A,）,/,闭合（,C,）,/,半宽（,H,）,/,长度（,L,）,/,放弃（,U,）,/,宽度（,W,）,：,6,）,宽度（,W,）：,选择该选项后，系统确定多段线的起始宽度和终点宽度。可根据需要进行选择。,例：绘制如图（,a,）,所示的图形。操作步骤如下：,输入,Pline,命令，依次输入“,20,，,100”,（,A,点）、“,100,，,100”,（,B,点）、“,A”,（,改为圆弧模式）、“,100,，,20”,（,C,点，绘制弧,BC,）、“,W”,（,改变线宽）、“,3”,（起始线宽为,0,）、“,0”,（终止线宽为,3,）、“,50,，,60”,（,E,点，绘制变宽圆弧,DE,）。,如果继续输入“,CL”,（,Close,）,闭合多段线，即可得到图（,b,）,所示的多段线。,（a）,（b）,十五、样条曲线的绘制命令（,SPLINE,）,1,、命令输入方法：,1,）在命令行提示区输入,Spline,2,）,下拉菜单 绘图样条曲线,3,）工具条 在绘图工具条中单击“样条曲线”按钮,2,、绘制样条曲线方法：,在工具条中选择“样条曲线”,提示：指定第一个点或,对象（,O,）,：,指定下一个点：,指定下一点或,闭合（,C,）,/,拟合公差（,F,）,：,一、,实体移动命令（,MOVE,）,1,、命令输入方法,1,）在命令提示区输入,Move,2,）,下拉菜单 修改移动,3,）工具条 在修改工具条中，单击,2.2,平面图形编辑命令,图标按钮,2,、绘制实体移动命令方法,：,在修改工具条中，单击移动图标按钮,提示：选择对象：（选择要移动的实体）,指定位移的基点：（输入基点或位移量）,指定位移的第二点,（输入位移量的第二点或将输入的第一点作为位移量）,二、实体复制命令（,COPY,）,1,、,命令输入方法,1,）在命令提示区输入,Copy,2,）,下拉菜单 修改复制,3,）工具条 在修改工具条中单击,2,、绘制实体复制命令方法：,在修改工具条中单击：“复制”按钮,提示：选择对象：（选择要复制的图形）,指定基点或位移，或者,重复（,M,）,：（,输入基点或位移量，或多次复制）,按钮,复制命令的应用,复制结果如图所示,三、,实体删除命令（,Erase,）,1,、,命令输入方法,1,）在命令提示区输入,Erase,2,）,下拉菜单 修改删除（,e,）,3,）,工具条 在修改工具条中单击,按照提示选取删除目标，回车完成操作,按钮,四、实体旋转命令（,ROTATE,）,1,、,功能,将编辑的目标绕指定的基点（,Base Point,）,按指定的角度及方向旋转，但其形状和尺寸均不发生变化。,2,、命令输入方法,1,）在命令提示区输入,Rotate,2),下拉菜单 修改旋转,3,）工具条 在修改工具条中，单击,图标按钮,提示：,use,当前的亚角方向：,ANGDIR=,逆时针,ANGBASE=0,选择对象：（选择要旋转的对象）,选择对象：（继续选择要旋转的对象，或按回车键结束选择）,指定基点：（指定旋转的基点）,指定旋转角度或,参照（,R,）,：（,根据需要输入选择项）,旋转命令的应用,五、,实体镜像命令（,Mirror,）,1,、,命令输入方法,1,）在命令提示区输入,Mirror,2,）,下拉菜单 修改镜像（,I,）,3,）,工具条 在修改工具条中单击,提示：选择对象：“选择要镜像的图形”,指定镜像线的第一点：,指定镜像线的第二点：,按钮,是否删除源对象？,是（,Y,）,/,否（,N,）,：,在上述提示下，直接按回车键，表示接受默认设置：“否（,N,）”,不删除源对象。镜像结果如下图,镜像命令的应用,六、,实体偏移命令（,Offset,）,1,、,命令输入方法,1,）在命令提示区输入,Offset,2,）,下拉菜单 修改偏移（,O,）,3,）,工具条 在修改工具条中单击,提示：指定偏移距离或,通过（,T,）,：（输入选择项）,2,、选项说明,1,）指定偏移距离（输入偏移距离，为默认选项）。,选择等距对象或退出该命令。,询问所复制的新图形在原对象的哪一边？（用鼠标在原对象的一侧拾取一点即可）,继续选择等距对象，或按回车键结束命令。,按钮,222,）通过（,T,）,输入通过点，系统继续提示：,选择要偏移的对象或,：,指定通过点：（确定等距复制的新图形将要通过的位置）,选择要偏移的对象或,：（可继续选择等距对象，或者按回车键结束命令）,偏移命令的应用,2,七、,实体阵列命令（,Array,）,1,、,命令输入方法,1,）在命令提示区输入,Array,2,）,下拉菜单 修改阵列（,A,）,3,）,工具条 在修改工具条中单击,按钮,提示：系统打开“阵列”对话框，在对话框中根据需要，选择“矩形阵列”或“环形阵列”,如图示。,如选中“矩形,阵,列”单选按钮，在“行”和“列”文本框中输入,阵,列的行和列数，单击“选择对象”按钮，系统返回到图形屏幕，用鼠标选择要,阵,列的原对象，选中后按回车键，返回到“,阵,列”对话框，再单击“确定”按钮，,阵,列操作结束。,若选中“环形,阵,列”单选按钮屏幕上弹出环形,阵,列对话框，在“中心点”的,X,和,Y,文本框中输入陈列中心点的坐标值，或单击“拾取中心点”按钮，在返回的绘图屏幕上用鼠标指定环形,阵,列的中心点。,可根据绘图需要，在对话框中选择其它项目，单击“选择对象”按钮，系统返回到绘图屏幕，用鼠标选择要环形陈列的对象，返回到“,阵,列”对话框，单击“确定”按钮，完成环形,阵,列操作。,矩形阵列,环形阵列,八、比例缩放命令（,Scale,）,1,、,命令输入方法,1,）在命令提示区输入,Scale,2,）,下拉菜单 修改缩放（,S,）,3,）,工具条 在修改工具条中单击,提示：选择对象,:,（选择需要缩放的图形）,指定基点,选取基准点,：,指定比例因子或,参照,R,（,输入需要缩放的比例）,完成图形的比例缩放,按钮,比例缩放命令的应用,九、实体断开命令（,BREAK,）,命令输入方法,1,）在命令提示区输入,Break,2,）,下拉菜单 修改打断,3,）工具条 在修改工具条中，单击,提示：选择对象（选择图形中要打断的点为第一断开点）,指定第二个打断点或,第一点（,F,）,：（,从图形中拾取第二个断开点，此时系统将两个拾取点之间的部分删去）。,图标按钮,十、实体修剪命令（,TRIM,）,1,、,命令输入方法,1,）在命令提示区输入,Trim,2,）,下拉菜单 修改修剪,3,）工具条 在修改工具条中，单击,提示：当前设置：投影,=UCS,，,边,=,延伸,选择剪切边,选择对象：（拾取需要修剪的对象对应的多个剪切边）,选择要修剪的对象，按住,Sift,键选择要延伸的对象，或,投影（,P,）,/,边（,E,）,/,放弃（,U,）,：（,在图中分别拾取需要剪切掉的部分）,图标按钮,2,、说明,1,）只有直线、圆、圆弧、多义线、椭圆、椭圆弧、样条曲样，构造成及文本等实体可作为剪切边，其它实体无效。,2,）剪切边同时也可作为被剪切边。,3,）可用各种方式选择剪切边，而被剪切边只能用指点方式、或直接输入点坐标选取。,修剪命令的应用,十一、实体延长命令（,EXTEND,）,1,、,功能,延长选定的实体，使其准确到达边界实体所限定的边界。,2,、命令输入方法,1,）在命令提示区输入,Extend,2),下拉菜单 修改延伸,3,）工具条 在修改工具条中，单击,图标按钮,提示：当前设置：投影,=,ucs,边,=,延伸,选择边界的边,选择对象：（拾取对象延伸的边界）,选择要延伸的对象，按住,shift,键选择要修剪的对象，或,投影（,P,）,/,边（,E,）,/,放弃（,U,）,：（,输入各选项）,实体延长命令的应用,十二、实体倒圆角命令（,FILLET,）,1,、,功能,用指定的半径，对选定的两个实体（直线、圆、圆弧或样条曲线），或者对整条多义线进行光滑的圆弧连接。,2,、命令输入方法,1,）在命令提示区输入,Fillet,2,）,下拉菜单 修改圆角,3,）工具条 在修改工具条中，单击,提示：当前模式：模式,=,修剪，半径,=12.0000,选择第一个对象或,多段线（,P,）,/,半径（,R,）,/,修剪（,T,）,：（,输入选择项）,图标按钮,3,、选择项说明,1,）选择第一个对象（选择作圆弧连接的第一个实体，只能用直接点取方式，为默认选项）后续提示：,选择第二个对象（选择第二个实体，完成圆弧连接）,2,）多段线（,P,）,对多段线进行倒圆角。,3,）半径（,R,）,设置圆角半径。后续提示：,指定圆角半径,：（输入半径值）,4,）修剪（,T,）,设定剪切模式。,十三、实体倒角命令（,CHAMFER,）,1,、,功能,对选定的两条相交直线作倒角，也可对多义线进行倒角。,2,、命令输入方法,1,）在命令提示区输入,chamfer,2,）,下拉菜单 修改倒角,3,）工具条 在修改工具条中，单击,提示：（“修剪”模式）当前倒角距离,1=10.0000,距离,2=10.0000,选择第一条直线或,多段线（,P,）,/,距离（,D,）,/,角度（,A,）,/,修剪（,T,）,/,方法（,M,）,：,图标按钮,3,、选择项说明,1,）选择第一条直线：选择倒角的第一条直线，为默认选项。后续提示：,选择第二条直线：（选择倒角的第二条直线）,完成倒角操作。,2,）多段线（,P,）,选择多段线进行倒角,3,）距离（,D,）,设定倒角距离,4,）角度（,A,）,设定倒角的角度值,5,）修剪（,T,）,选择剪切模式,6,）,方法（,M,）,选择倒角方式。后续提示：,输入修剪方法,距离,（,D,）,/,角度（,A,）,：（输入,D,或,A,，,选择倒角的两种方式）,十四、实体拉伸命令（,STRETCH,）,1,、,功能,将编辑目标的实体进行移动，同时保持与图形未移动部分相连接，但与其相连的实体，如直线、圆弧和多义线等，将被拉伴或压缩。,2,、,命令输入方法,1,）在命令提示区输入：,Stretch,2,）,下拉菜单 修改拉伸,3,）工具条 在修改工具条中，单击,提示：以交叉窗口或交叉多边形选择要拉伸的对象,（按照提示以交叉窗口方式选择对象）,提示：选择对象：,提示：指定基点或位移（指定基点）,图标按钮,指定位移的第二个点或,（按照提示来进行拉伸）,注意：在用交叉窗口方式选择图形时，若全部选中图形和部分选中图形所拉伸的结果不相同。全选中时，拉伸命令和移动命令相同。,拉伸命令的应用,十五、实体分解命令（,EXPLODE,）,1,、,功能,将定义为图块的图形炸开,，,使其每一个图线都为一独立元素，以便于以后编辑。,2,、命令输入方法：,1,）在命令提示区输入：,Explode,2,）,下拉菜单 修改分解（,X,）,3,）,工具条 在修改工具条中，单击,图标按钮,十六、实时平移命令（,PAN,）,1,、,功能,该命令是透明命令，用户能在图形窗口中移动图形，但图形的大小不变。,2,、命令输入方法：,1,）在命令提示区输入：,Pan,2,）,下拉菜单 视图平移 实时（,T,）,3,）,工具条 在标准工具条中，单击,在采用上述方法，光标变成一只手状图标，按住鼠标左键，移动鼠标，当前视口中的图形会随着光标的移动而移动。,图标按钮,十七、,缩放命令（,ZOOM,）,1,、,功能,该命令是透明命令，用来增加或减小观察图形的放大倍数。并不改变图形的绝对尺寸，只是改变视口的缩放系数、图形的显示方向、显示位置。,2,、命令输入方法：,1,）在命令提示区输入：,ZOOM,提示：指定窗口角点，输入比例因子,(,nX,或,nXP,),，,或,全部,(A)/,中心点,(C)/,动态,(D)/,范围,(E)/,上一个,(P)/,比例,(S)/,窗口,(W),（用户可根据需要选择其中一项进行缩放）,2,）下拉菜单 视图缩放,出现缩放菜单，如图所示，,用户可根据需要选择其中一项进行缩放,采用上述方法，光标变成实时缩放图标，按住鼠标左键，移动鼠标，光标下移，图形显示缩小。反之放大。,4,）窗口缩放 在标准工具栏有嵌套工具条,采用窗口缩放后将显示一个指定窗口，以该窗口作为一个边界，把该窗口内的图形放大到全屏。,图标按钮,3,）工具条 在标准工具条中击,十八、运用夹点命令快速编辑图形,对象夹点为图形的编辑提供简捷、方便的方法。在夹点功能有效时，只要用光标拾取对象，该对象就进入选择集，并显示该对象的夹点，用户可用夹点来移动、拉伸（缩短）、镜像、旋转、复制对象。,操作方法：,（,1,）在命令状态下，将光标移到要编辑的对象上，单击鼠标左键，便显示图形的夹点。,（,2,）在对象上拾取一个夹点（此点变为热点），被选中的热点，可作为拉伸点、复制的基准点等，此时进入编辑状态。同时命令行提示：,指定拉伸点或,基点,(B)/,复制,(C)/,放弃,(U)/,退出,(X):,或在对象上拾取一个夹点后，单击鼠标右键出现光标快捷菜单，用户可根据需要选择光标菜单中的相关选项，再按命令窗口的提示编辑对象。,1),拉伸（缩放）对象：拾取夹点后，命令行提示：指定拉伸点,或,基点,(B)/,复制,(C)/,放弃,(U)/,退出,(X):,，,可按需要输入相应伸（缩）、放大或缩小的数值后，按两次,Esc,键。,2,）移动对象：拾取夹点后从光标菜单中选择移动或按一次回车键，命令行提示：指定移动点或,基点,(B)/,复制,(C)/,放弃,(U)/,退出,(X):,可按,需要输入移动到新点的坐标数值后，按两次,Esc,键。,3,）旋转对象：拾取夹点后从光标菜单中选择旋转或按两次回车键，命令行提示：指定旋转角度或,基点,(B)/,复制,(C)/,放弃,(U)/,参照,(R)/,退出,(X):,输入,B,命令行提示：指定基点。,确定基点后命令行提示：指定旋转角度或,基点,(B)/,复制,(C)/,放弃,(U)/,参照,(R)/,退出,(X):,输入旋转角度,按两次,Esc,键。,4,）比例缩放对象：拾取夹点后从光标菜单中选择比例或按三次回车键，命令行提示：,指定比例因子或,基点,(B)/,复制,(C)/,放弃,(U)/,参照,(R)/,退出,(X):,输入,B,确定基点、输入比例因子,按两次,Esc,键。,5,）镜像复制对象：拾取夹点后从光标菜单中选择镜像或按四次回车键，命令行提示：,指定第二点或,基点,(B)/,复制,(C)/,放弃,(U)/,退出,(X):,输入,B,输,C,输入镜像线的第二点,按两次,Esc,键。,
