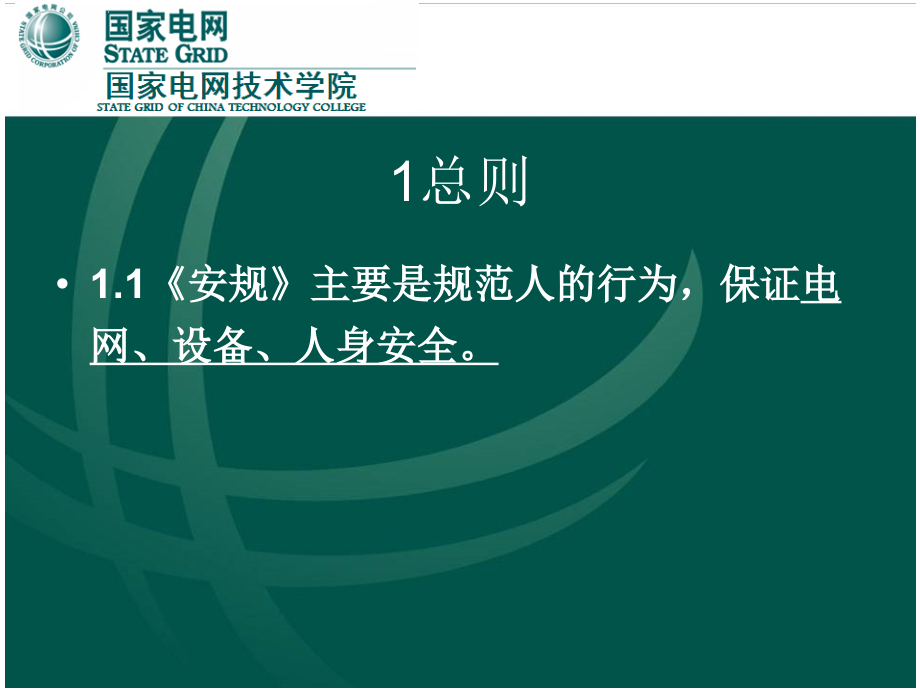

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,国家电网公司电力安全工作规程陆健红,电 网 检 修 培 训 部,2010,。,9,1,总则,1.1,安规,主要是规范人的行为，保证,电网、设备、人身安全。,1.2,作业现场基本条件,生产条件、安全设施符合,标准、规范,的要求，工作人员的劳动保护用品应,合格、齐备,急救用品,（应指定专人,经常检查、补充或更换）,安全工器具,应合格并符合有关要求,各类作业人员应被告知存在的,危险因素、防范措施及事故紧急处理措施,1.3,作业人员基本条件,经,医师鉴定,具备必要的,电气知识和业务技能,，且按工作性质，,熟悉,本规程的相关部分，并经,考试合格,。,安全生产知识，学会紧急救护法，特别是,触电急救,。,1.4,教育和培训,安全生产教育和岗位技能培训，经,考试合格,后上岗。,每年考试一次，间断,3,个月以上,者，应重新学习,考试合格后,，方能恢复工作。,新员工：不得单独工作,外来人员：经设备运行管理单位认可,1.5,任何人发现有违反本规程的情况，应,立即制止,。,1.6,在试验和推广新设备,等，经,分管生产领导（总工程师）,批准后执行。,1.7,电气设备分为高压和低压两种（重要内容）：,高压电气设备：电压等级在,1000V,及以上,者；,低压电气设备：电压等级在,1000V,以下,者。,此电压为线电压,运行中的电气设备，是指,全部带有电压、一部分带有电压或一经操作即带有电压,的电气设备,（运行、热备用、冷备用、检修的基本概念）,2,高压设备工作的基本要求,2.1,一般安全要求,熟悉电气设备、有实际工作经验,无论高压设备是否带电，工作人员,不得单独移开或越过遮栏,进行工作；若有必要移开遮栏时，应有监护人在场，并符合安全距离。,触电案例,P8,分析事故原因,2.2,高压设备的巡视,允许单独巡视,雷雨天气,灾害,高压设备发生接地时，室内,4M,室外,8M,巡视室内设备时，应随手关门（门往外开）原因说明,高压室钥匙,2.3,倒闸操作,调度员或运行值班负责人,发令，受令人,复诵无误,后执行。发布指令应,准确、清晰,，,使用规范的调度术语,和,设备双重名称,，即,设备名称和编号,。录音并做好记录。,通过就地、遥控、程序操作完成,倒闸操作分类,监护操作,单人操作,检修人员操作,操作票要求：蓝或黑笔逐项填写,每一张操作票只能填写,一个操作任务,（举例），每一个操作步骤只能有,一个操作动词,，如拉开、合上、放上、取下等。,倒闸操作基本条件和基本要求（变电运行专业重点掌握，单独讲）,模拟图,设备要求,先模拟后操作,操作中发生疑问时，应,立即停止操作并向发令人报告。,发生误操作时,2.4,高压设备上工作,举例说明：全部停电、部分停电、不停电,至少两人,进行，并完成保证安全的,组织措施和技术措施,。,3,保证安全的组织措施,工作票制度,工作许可制度,工作监护制度,工作间断、转移和终结制度,3.2,工作票制度,填一种工作票的工作,（,7,种）：需,全部停电或部分停电,的工作或,需做安全措施,者,填二种工作票的工作（,9,种）：,不,停电的工作或,不,需做安全措施者,带电作业工作票：,带电作业,或与,临近带电设备距离小于表,2-1,规定,的工作,事故应急抢修单：电气设备发生,故障,被迫紧急停止运行，需短时间内恢复的抢修和排除故障的工作。（同样可以不用操作票，但必须记录操作步骤）,非连续进行的事故修复工作,，应使用工作票。,工作票的填写与签发,具有工作票签发人的资格，并且发文公布,黑色或蓝色笔，一式两份（分别由哪人持人），不得涂改,具体见,变电工作票签发人培训,.,ppt,工作票思考题,工作票签发人的安全责任有哪些？,哪些工作可以不用工作票？,工作票的有效期与延期,哪些人员可以担承工作票签发人？,工作票中哪些内容不得涂改？,工作票上三种人（签发人、负责人、许可人）的关系是如何规定的？,哪些工作内容允许共用一张第一种工作票？,如何正确填写工作票上的工作人员名单？,到哪些地方去工作工作票必须进行双签发？双方各负责什么？,3.3,工作许可制度,工作许可人、工作负责人角色,如何进行许可,3.4,工作监护制度,作班开始工作的前提,工作负责人,专职监护人,3.5,工作间断、转移和终结制度,工作终结和工作票终结的关系,保存期限,4,保证安全的技术措施,停电,验电,接地,悬挂标示牌和装设遮栏,4.2,停电,断路器和隔离开关全部分开，或开关小车在试验位置，保证各方面都有一个明显的断开点，且断开控制电源和合闸电源,变压器或互感器各侧断开，防止向停电设备反送电,4.3,验电,安全用具：,验电器,绝缘手套,绝缘靴,试验周期,考虑同杆架设导线或电缆进出线的残余电荷和感应电荷。,4.4,接地,两人进行,先接接电端，后接导体端，拆除顺序相反,防止带电合接电闸刀或接地线（案例分析）,4.5,悬挂标示牌和装设遮栏,在一经合闸即可送电到工作地点的断路器和隔离开关的操作把手上，均应悬挂“禁止合闸，有人工作”标示牌,线路上有人工作挂“禁止合闸，线路有人工作”标示牌,简单介绍线路检修、开关检修、闸刀检修,止步，高压危险！,在此工作！,安全牌介绍,禁止类：,禁止合闸，有人工作！,禁止合闸，线路有人工作！,禁止攀登，高压危险！,允许类（在此工作）,提示类（从此上下）,警告类（止步，高压危险）,线路作业,线路停送电,严禁约时停、送电,6,带电作业,参加带电作业的人员，应经专门培训，并经考试合格取得资格（带电作业资格证书，有效期），单位书面批准后，方能参加相应的作业。,设专职监护人，监护范围不准超过一个作业点。复杂或高杆塔作业必要时应增设（塔上）监护人。,SF6,电气设备,装设强力通风装置，风口设置在室内底部，排风口不应朝向居民住宅或行人。,排风机电源设置在门外。,泄漏报警仪，定期检验,不得单独一人进入,配置防毒面具,9,在停电的低压配电装置和低压导线上的工作,填二种工作票,安全措施,标示牌,验电等,10,二次系统上的工作,一种工作票,二种工作票,二次工作安全措施票（填写所有需变动的两次设施，结束后恢复初始状态）,所有电流、电压互感器二次侧绕组应有一点且仅有一点永久性的、可靠的保护接地。,二次回路通电或耐压试验前注意（人员、防止反充电）,11,电气试验,高压试验填一种工作票,在同一电气连接部分，高压试验工作票发出时，应先将巳发出的检修工作票收回，禁止再发出第二张工作票。如需检修配合，应将检修人员填写在高压试验工作票中。,断开点挂“止步，高压危险！”，并设专人监护。,高压试验工作不得少于两人,试验装置外壳可靠接地,试验现场遮栏标示牌文字朝外,放电,12,电力电缆工作,电力电缆本身是容性设备，需考虑电容的残余电荷,耐压试验前试验后均应充分放电,13,一般安全措施,任何人进入生产现场，应正确佩戴安全帽,在户外变电站或高压室内搬动梯子、管子等长物，应放倒两人搬运，并与带电部分保持足够的安全距离。,禁止使用金属梯子区域。,电气设备着火,先切断电源再灭火：防止人身触电,如是带电灭火：使用不导电灭火剂,（如二氧化碳、干粉灭火剂、四氯化碳）,带绝缘手套、保持安全距离,防止跨步电压,互感器,电流互感器二次侧严禁开路，原因、后果及措施（二次侧内阻很小，近视于短路）,5A,电压互感器二次侧严禁短路，原因、后果及措施（二次侧内阻很大，近视于开路）,100V,电气设备过度发热导致火灾,1,）短路,2,）过负荷,3,）接触不良,4,）变压器铁芯发热,13.6,动火工作,动火管理级别的划分,按动火工作地点的危险程度，分为一级动火工作和二级动火工作。一、二级动火工作必须严格执行动火工作票制度。,填写一级或二级动火票,签发,审核,批准,许可开工,动火工作结束,14,起重与运输,持证上岗，有效期,2,年,起重工作负荷不得超过设备铭牌,吊物上不许站人,15,高处作业,2m,以上,安全带,禁止将工具及材料上下投掷，应用绳索拴牢传递。,案例,29,、陕西省宝鸡供电局高处坠落人身死亡事故,
