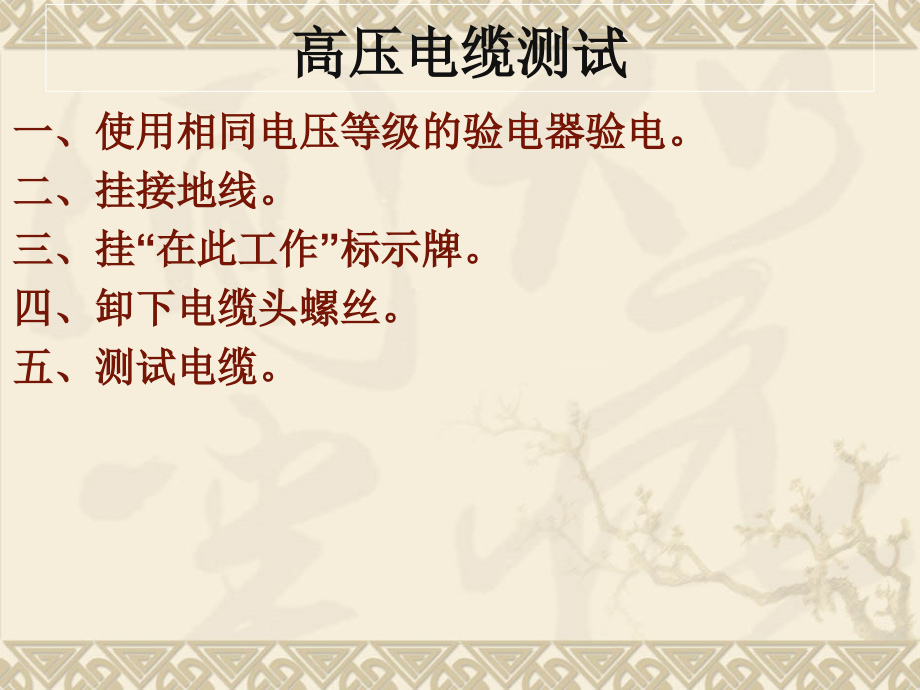

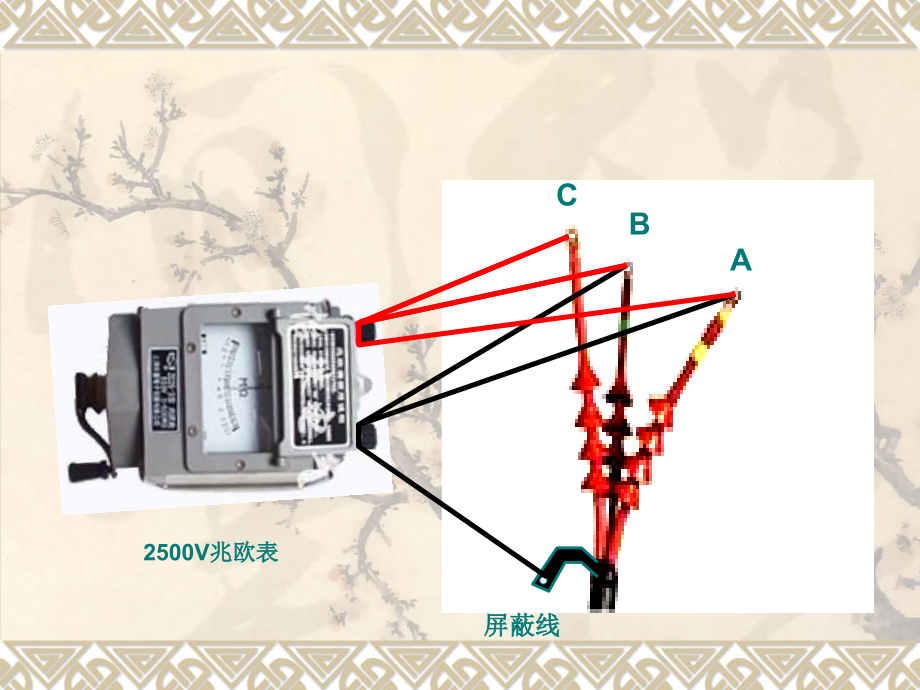

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,高压电缆测试,一、使用相同电压等级的验电器验电。,二、挂接地线。,三、挂“在此工作”标示牌。,四、卸下电缆头螺丝。,五、测试电缆。,2500V,兆欧表,A,B,C,屏蔽线,接地体查找错误点,一、接地极的材料选择。,1,、选择镀锌钢管长度,2.5M,。,2,、钢管壁厚,3.5MM,3,、镀锌钢管的直径,40-50MM,或采用,440,，,550,镀锌角钢。,4,、接地极之间的连接材料为,4MM40MM,。,二、接地体安装规范。,1,、接地体的离地深度,0.8M,。,2,、二根接地极之间距离为,5M,。,3,、焊接处必须用沥青漆防腐。,地面,离地深度,0.8M,钢管壁厚,3.5MM,钢管直径,40MM-50MM,两极之间,5M,镀锌扁钢,4MM40MM,钢管长度,2.5,米,根据变压器的容量配置电流互感器,1,、变压器二次侧额定电流计算方法：,Ie,=S/1.732*,Ue,例：变压器视在功率,S,为,630KVa,计算方法为：,Ie,=630/1.732*0.4KV,=909A,配置二次侧电流互感器,(CT),流比为,1000/5,判断电流互感器的极性,电流互感器在投入运行前应当校验极性，常用的直流法校验接线如下图所示。,电流互感器判断器接线图,5,A,E,DK,CT,L1,L2,万用表,5,匝,携带型接地线的拆装,装接地线操作步骤：,1,、对检修设备进行验电、放电,（确定设备无电）。,2,、,戴上绝缘手套，穿绝缘鞋，高压,穿绝缘靴,（戴之前必须检查）。,3,、先装置接地端、后装置设备端。,4,、挂时由近向远。,触电急救,触电的急救处理,1,、脱离电源,2.,边抢救边通知医院或医生,3,、急救处理,、人工呼吸法,5,、胸外按压心脏的人工循环法,脱离电源,（,1,）,关闭电源,（,2,）挑开电线,（,3,）斩断电路,（,4,）“拉开”触电者,脱离高压电源,高压电源电压高，一般绝缘物对救护人员不能保证安全，而且往往电源的高压开关距离较远，不易切断电源，发生触电时应采取下列措施：,一、立即通知有关部门停电。,二、戴好绝缘手套，穿好绝缘靴，拉开高压短路器（高压开关）或用相应电压等级的绝缘工具拉开跌落式熔断器，切断电源。救护人员在操作时应注意保持自身与周围带点部分足够的安全距离。,急救原则,发现杆上或高处有人触电，应争取时间及早在杆上或高处开始进行抢救。救护人员登高时，应随身携带必要的工具和绝缘工具以及牢固的绳索等，并紧急呼救。,及时采取停电措施。,立即抢救。救护人员在确认触电者已与电源脱离，且救护人员本身所涉环境安全距离内无危险电源时，方能接触触电伤员进行抢救，并应注意防止发生高空坠落的可能性。,戴安全帽、穿绝缘靴、戴绝缘手套，做好自身防护。,高处抢救,随身携带营救工具迅速登杆。营救的最佳位置是高出受伤者,20cm,，并面向触电者。固定好安全带后开始营救。,触电者脱离电源后，应将触电者扶卧在自己安全带上，并注意保持伤员气道通畅。,将触电者扶到安全带上，进行意识、呼吸、脉搏判断。救护人员迅速判定触电者反应、呼吸和循环情况。如有知觉可放到地面进行护理；如无呼吸、心跳应立即进行人工呼吸或心脏按压法急救。,如触电者呼吸停止，立即进行口对口吹起,2,次，再触摸颈动脉，如有搏动，则每,5,秒继续吹起一次；如颈动脉无搏动时，可用空心拳头叩击前区,2,次，促使心脏复跳。,高处发生触电，为使抢救更为有效，应及早设法将伤员送至地面。,在将触电者由高处送至地面前，应再口对口（鼻）吹气,4,次。,触电者送至地面后，就立即继续按心肺复苏法坚持抢救。,高处下放触电者,下放触电者时先用直径为,3cm,的绳子在横担上绑好，固定绳子要绕,2-3,圈，将绳子另一端在伤员腋下环绕一圈，系,3,个半靠扣，绳头塞进伤员的腋旁的圈内，并压紧。绳子选用的长度为杆高的,1.2-1.5,倍。,杆上人员握住绳子的一端顺着下放，放绳的速度要缓慢，到地面时避免创伤触电者。,杆上杆下救护人员要相互配合，动作要协调一致。,确定伤情，进行复苏工作,（,1,）烧伤检查,（,2,）出血检查,（,3,）呼吸及心脏检查,急救处理,）,判定呼吸,判定患者有无自主呼吸，在保持患者气道开放的情况下，用耳部贴近患者口、鼻，注视胸部，进行看、听和试。,看,观看胸部有无起伏；,听,聆听呼气时有无气流的声音；,试,测试口、鼻部有无呼气气流。,如果胸部无起伏，也无呼气气流，则患者已无呼吸，立即进行口对口（鼻）人工呼吸。,检查一下患者颈动脉有无脉搏,判定患者有无脉搏的最可靠最简便迅速的有效方法是：试测颈动脉有无搏动。,颈动脉位于：颈部气管旁和大肌带之间的沟内。,如果现场仅有一人救护,时，可交替进行人工呼吸和人工循环：先胸外按压心脏,4,8,次，然后口对口,(,鼻,),吹气,2,3,次，再按压心脏,4,8,次，又口对口,(,鼻,),吹气,2,3,次，如此交替反复进行。,人工呼吸法,1),首先解开触电者的衣服、裤带，松开上身，使其胸部能自由扩张。,2),使触电者仰卧，不垫枕头，使头先侧向一边，清除其口腔内的血块、假牙及其他异物。如果其舌根下陷，则应将舌头拉出，使气道通畅。然后将其头部扳正，使之尽量后仰，鼻孔朝天，使气道畅通。,3),救护人位于触电者一侧，用一只手捏紧其鼻孔，不使漏气；用另一只手将其下颌拉向前下方，使其嘴巴张开。可在其嘴上盖一层纱布，准备对其吹气。,口对口（鼻）人工呼吸,口对口人工呼吸的操作方法：,用放在前额上的拇指和食指捏紧患者鼻孔。,深吸一口气摒住，用自己的嘴唇包住患者微张的嘴，作两次大口吹气，每次,11.5,秒。（每次通气量为,800,毫升，一般不超过,1200,毫升，气量过大和吹入气流过速引起胃膨胀。）,抢救要点：,1,、畅通呼吸道,2,、捏住鼻子，贴嘴吹气，同,时观察胸部有无扩张,3,、自然呼气,4,、以每分钟,12,16,次的频,率进行,按压的姿势,1),将第一只手从切迹处移开，迭放在胸骨下半 部的手背上，使双手相迭，以加强按压力量。,2),手指可以伸直或相嵌交错，但手指必须翘 起，离开胸壁，不能放在肋骨上。,3),腰部稍弯曲，上身略向前倾。双肩位于自己双手的正上方，两壁伸直垂直于按压位置上方。,4),一般正常成人，胸骨向下压陷,4,5,厘米,可使收缩 期血压峰值超过,100,毫米汞柱。,5),压陷,4,5,厘米，应立即全部放松，使胸部 恢复其正常位置，让血液回流入心脏。,6),每次按压放松时，双手不要离开胸壁，也 不要挪动手的位置。,无呼吸，无心跳用心肺复苏法,抢救要点：,单人：,先口对口吹气,2,次，然后心脏挤压,15,次，以,215,的频率交替进行,双人：,一人先口对口吹气,1,次，然后由另一人做心脏挤压,5,次，以,15,的频率交替进行,高压绝缘杆,握手部分,护环,绝缘部分,工作部分,试验周期为一年,回转式高压验电器,握手部分,护环,绝缘部分,工作部分,试验周期为半年,高压绝缘夹钳,握手部分,护环,绝缘部分,工作部分,试验周期为一年,
