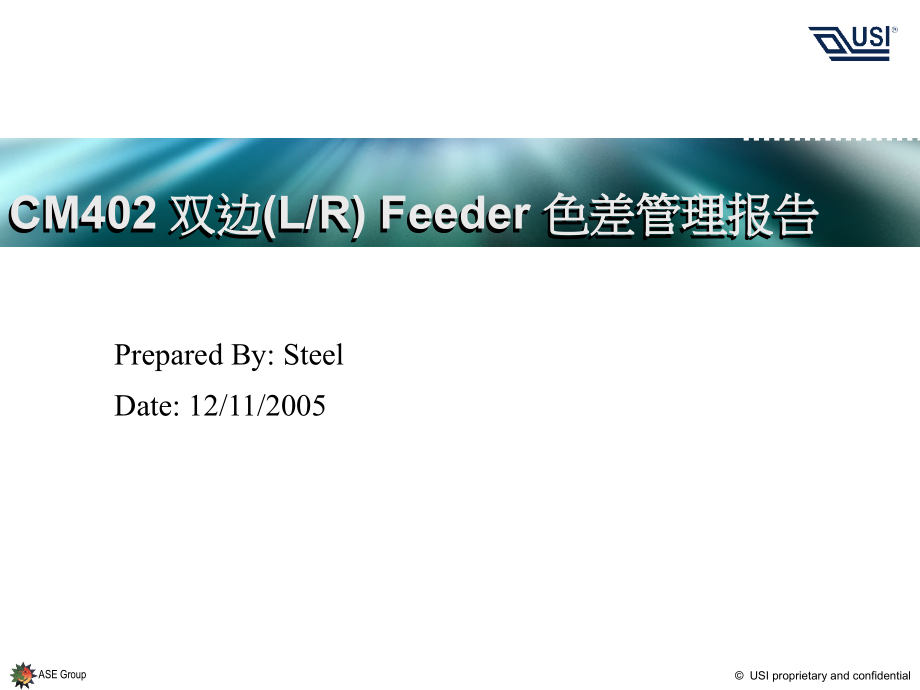

按一下以編輯母片標題樣式,按一下以編輯母片文字樣式,第二層,第三層,USI proprietary and confidential,*,CM402,双边,(L/R)Feeder,色差管理报告,Prepared By:Steel,Date:12/11/2005,目录,色差管理的目的,CM402,双边,Feeder,特点及使用难点,六种垫块的认识及应用,根据垫块把,Feeder,分成四类,用黄,红,绿,蓝四种颜色定义四类,Feeder,实例验证色差管理的可行性,四类,Feeder,的颜色标注及管理,色差管理导入步骤及注意事项,色差管理导入后对产线及品质的贡献,2,色差管理的目的,目的,消除因,Feeder,垫块使用错误而造成的抛料、缺件、移位、反面等,品质不良；同时可以减少,Feeder,使用的复杂度，加快备料速度，,提高生产效率。,3,CM402,双边,Feeder,特点及使用,CM402,双边,Feeder,照片,4,CM402,双边,Feeder,特点及使用难点,CM402,双边,Feeder,特点,1 Feeder,分为左右两边可同时上料。,2 Feeder,槽深,3.5mm,，需用垫块。,3,根据料卷的包装及零件的种类，分别设计,6,种垫块（下面有图片说明）以供选择。,4,作业员在备料时会根据料卷的包装及零件的种类选择垫,块。,使用难点,1,需花较长时间训练，作业员才能正确选用垫快。,2,更换垫块会浪费很多备料时间。,3,备料员经常会用错垫块：造成很多抛料高、缺件、移位、多件等品质问题；造成机台停机。,5,六种垫块的认识及应用,此垫块厚度为,3.5mm,且带磁铁，适用于纸带包,装。,Magnet,A,6,六种垫块的认识及应用,此垫块厚度为,3.5mm,不带磁铁，适用于纸带包装。,B,7,六种垫块的认识及应用,此垫块厚度为,2.35mm,且带磁铁，适用于三极管胶,带包装。,C,Magnet,8,六种垫块的认识及应用,此垫块厚度为,2.55mm,且带磁铁，适用于二极,管胶带包装。,D,Magnet,9,六种垫块的认识及应用,此垫块厚度为,2.15mm,，适用于胶带包装,。,E,10,六种垫块的认识及应用,此垫块为,L,型，为非标准包装用，极少用到。,F,11,根据垫块把,Feeder,分成四类,根据垫块的设计,我们定义以下四种,Feeder:,.,左右两边都设置,A,类垫块，供纸带专用。,.,左右两边都设置,C,类垫块，供三极管专用,(,胶带,),。,.,左右两边都设置,D,类垫块，供二极管专用,(,胶带,),。,.,左右两边都设置,E,类垫块，供除二,三极管外的所有,胶带专用。,12,用黄,红,绿,蓝四种颜色定义四类,Feeder,黄色,适用于所有纸带包装,红色,三极管专用,(,胶带,),绿色,二极管专用,(,胶带,),蓝色,适用于除二、三极管外的所有胶带包装,用以下四种颜色标识,四类,Feeder,。,13,实例验证色差管理的可行性,1568-000688-51,优化实例,1,无限制使用,Feeder,优化，在,PT200,模拟的循环时间为：,CM402A+CM402A+CM402C:19.8/20.3,20/20.5,20.2/,21.2,2,使用,Feeder,优化，在,PT200,模拟的循环时间为,CM402A+CM402A+CM402C:20.5/21.2,21/20.8,21.3,/21,3,以上,21.321.2,因此,Feeder,分类使用可行。,14,四类,Feeder,的颜色标注及管理,使用直径为,35mm,黄红绿蓝四种颜色的热缩套管,如下图。,把,热缩套管,固定在,Feeder,的固定把手处，如下图。,此工作由专门,Feeder,保养人员执行。,15,Feeder,色差管理导入步骤及注意事项,Feeder,色差管理导入步骤：,1,Feeder,色差管理宣导及培训,:,产线课长及全体设备人员。,2,培训产线组长，领班，技术员，作业员。,3 Feeder,保养人员制做色差管理,Feeder,。,4,程式课负责优化程式，并告知产线切入时间。,注意事项：,1,作业员只能根据颜色选用,Feeder,不允许自行更改垫块。,2,遇到垫块有问题的,Feeder,时请换下并送修。,3 Feeder,保养人员在做保养时需检查垫块是否用错。,4,针对极少特殊包装的物料请在程式或设备人员指导导下,使用,Feeder,。,16,色差管理导入后对产线及品质的贡献,项目,色差管理前,色差管理后,垫块用错造成抛料,1030%,无,垫块用错造成缺件,移位,1020%,无,备料,每个产品检查及更换垫块时间,:1530,分钟,无,垫块用错造成停机时间,24*1030/,线,=240720,分钟,/,天,无,色差管理,导入,前,后比较,17,色差管理导入后对产线及品质的贡献,VPD,线,2/7,全部导入,品质状况统计如下趋势图,:,18,色差管理导入后对产线及品质的贡献,2,月,2,日,2,月,3,日,2,月,4,日,2,月,5,日,2,月,6,日,2,月,7,日,2,月,8,日,2,月,9,日,2,月,10,日,2,月,11,日,投入,数,量,36993,36668,46309,47807,52250,46915,83783,101815,89527,58512,缺点数,232,251,306,404,502,325,334,420,332,354,SMT defect rate,6271,6845,6608,8451,9608,6927,3986,4125,3708,6050,缺件,14,22,36,84,52,43,40,45,36,33,多件,0,4,2,4,5,2,0,4,5,1,移位,78,93,110,141,126,87,88,126,90,93,站立,38,33,60,32,52,48,52,66,41,47,PPM,缺件,378,600,777,1757,995,917,477,442,402,564,多件,0,109,43,84,96,43,0,39,56,17,移位,2109,2536,2375,2949,2411,1854,1050,1238,1005,1589,站立,1027,900,1296,669,995,1023,621,648,458,803,VPD,线,2/7,全部导入,品质状况统计如下表,:,19,Thank you,20,
