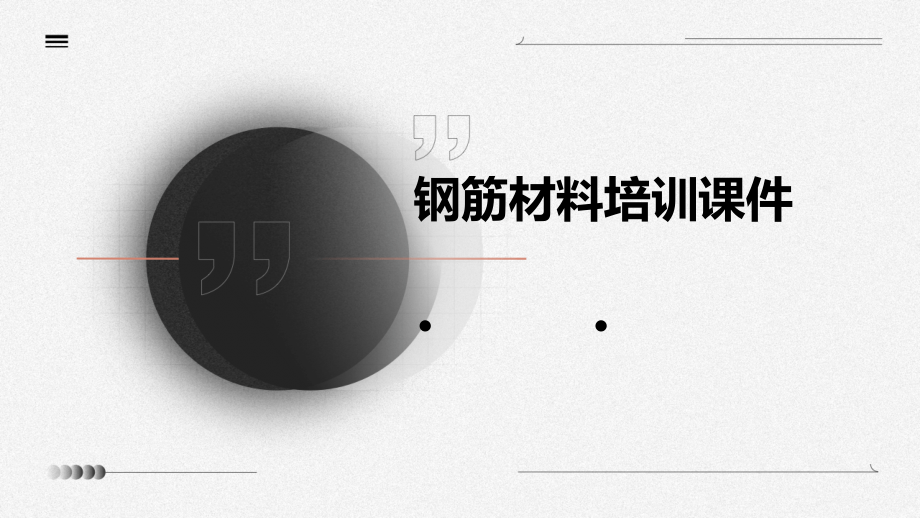

钢筋材料培训课件.pptx

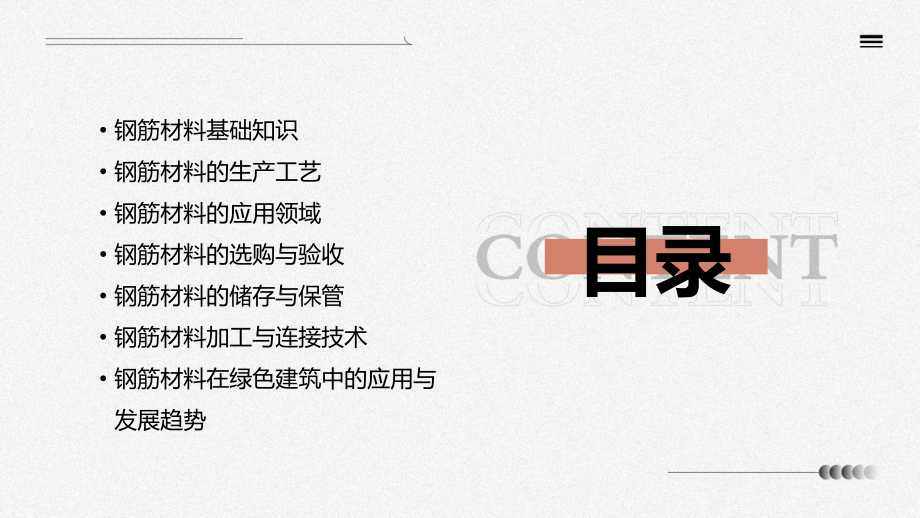

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,钢筋材料培训课件,钢筋材料基础知识,钢筋材料的生产工艺,钢筋材料的应用领域,钢筋材料的选购与验收,钢筋材料的储存与保管,钢筋材料加工与连接技术,钢筋材料在绿色建筑中的应用与发展趋势,目录,01,钢筋材料基础知识,钢筋是混凝土结构中重要的受力材料，用于增强混凝土的抗拉、抗剪等性能。,定义,根据生产工艺和性能特点，钢筋可分为热轧钢筋、冷加工钢筋、热处理钢筋等。,分类,钢筋的定义与分类,抗拉强度,屈服点,延伸率,冷弯性能,钢筋的力学性能,01,02,03,04,钢筋在拉伸过程中所能承受的最大拉力。,钢筋在拉伸过程中开始产生塑性变形的应力点。,钢筋在拉伸断裂后的伸长率，反映其塑性变形能力。,钢筋在冷状态下进行弯曲加工的性能。,主要包括碳、硅、锰、磷、硫等元素，不同元素含量对钢筋性能有重要影响。,化学成分,金相组织,冶炼与轧制工艺,钢筋的显微组织结构，包括铁素体、珠光体、渗碳体等，决定其力学性能和工艺性能。,影响钢筋化学成分和金相组织的关键因素，包括原料选择、熔炼温度、轧制制度等。,03,02,01,钢筋的化学成分与金相组织,02,钢筋材料的生产工艺,原料选择,根据产品规格和性能要求，选择合适的钢坯作为原料，如低碳钢、中碳钢或合金钢等。,钢坯准备,对钢坯进行表面清理，去除氧化铁皮、油污等杂质，确保原料表面干净。,原料选择与准备,将钢坯送入加热炉，加热到适当的温度，以提高钢的塑性，降低变形抗力。,经过多道次的轧制，使钢坯逐渐变形，达到所需的截面形状和尺寸。,加热与轧制,粗轧与精轧,钢坯加热,采用控制冷却技术，使钢筋在冷却过程中获得良好的组织和性能。,控制冷却,按照产品长度要求，对轧制后的钢筋进行剪切，得到定尺长度的成品。,剪切与定尺,冷却与剪切,质量检验,对成品钢筋进行外观、尺寸、力学性能等多方面的检验，确保产品质量符合要求。,包装与标识,对检验合格的钢筋进行包装，防止在运输和储存过程中受到损坏或锈蚀。同时，在产品上附上标签，标明产品规格、批次号等信息，方便后续使用和管理。,检验与包装,03,钢筋材料的应用领域,钢筋是高层建筑结构中的主要受力构件，用于承受重力、风力和地震力等荷载。,高层建筑,钢筋在大跨度建筑如体育馆、展览馆等中，用于构建框架和支撑结构，保证建筑的稳定性和安全性。,大跨度建筑,钢筋在工业厂房中用于构建承重墙、柱和梁等结构，满足生产设备的安装和使用要求。,工业厂房,建筑结构工程,桥梁工程,桥梁墩台,钢筋在桥梁墩台中用于增强混凝土结构的承载力和抗震性能。,桥梁上部结构,钢筋用于构建桥梁的桥面、主梁和横梁等上部结构，保证桥梁的承载能力和稳定性。,桥梁支座和伸缩缝,钢筋在桥梁支座和伸缩缝中起到连接和固定作用，保证桥梁的正常使用和安全性。,钢筋在路基工程中用于加固土体和防止土体滑移，提高路基的稳定性和承载能力。,路基工程,钢筋在路面工程中用于构建水泥混凝土路面的钢筋网，提高路面的承载能力和耐久性。,路面工程,钢筋在隧道工程中用于构建衬砌和支护结构，保证隧道的稳定性和安全性。,隧道工程,公路工程,水闸工程,钢筋在水闸工程中用于构建闸门、启闭机等结构，保证水闸的正常运行和安全性。,大坝工程,钢筋在大坝工程中用于构建重力坝、拱坝等结构，承受水压力和地震力等荷载。,堤防工程,钢筋在堤防工程中用于加固堤体和防止洪水冲刷，提高堤防的稳定性和防洪能力。,水利工程,04,钢筋材料的选购与验收,选择有良好信誉和口碑的钢筋生产厂家或供应商，确保产品质量可靠。,对比不同厂家或供应商的价格、交货期和服务等条件，选择性价比较高的产品。,了解钢筋的规格、型号和性能指标，选择符合工程要求的钢筋材料。,选购注意事项,外观检查,尺寸检查,力学性能检测,化学成分分析,质量检验标准与方法,检查钢筋表面是否有裂纹、折叠、结疤等缺陷，以及锈蚀、麻坑等损伤情况。,通过拉伸试验、弯曲试验等方法检测钢筋的屈服强度、抗拉强度、伸长率等力学性能指标。,使用卡尺等工具测量钢筋的直径、长度、弯曲度等尺寸，确保符合规范要求。,采用光谱分析等方法检测钢筋的化学成分，确保符合国家标准规定。,对于外观检查不合格的产品，可以要求供应商进行退货或换货处理。,对于尺寸检查不合格的产品，可以根据实际情况进行裁剪或校正处理，或者要求供应商进行退货或换货。,对于力学性能检测或化学成分分析不合格的产品，必须坚决予以退货处理，并追究供应商的责任。,为预防不合格品的出现，可以加强供应商管理，定期对供应商进行评估和审核，确保供应商的质量保证能力符合要求。同时，加强进货检验和验收工作，确保每批进货的钢筋材料都符合质量要求。,不合格品的处理与预防措施,05,钢筋材料的储存与保管,场地选择,应选在交通方便、地势较高、排水良好、场地干燥的地方。,场地要求,地面应硬化处理，保持平整，无杂草和垃圾。同时，场地应设有围墙或围栏，确保安全。,仓库设施,仓库应具备良好的通风、防潮、防火和防盗设施。库内应设置货架或垫木，以防止钢筋锈蚀和变形。,储存场地选择与要求,入库验收,01,钢筋入库前，应进行严格的验收，包括核对钢筋的规格、型号、数量和质量证明文件等。,登记制度,02,对入库的钢筋进行详细登记，包括钢筋的批次、生产日期、生产厂家、规格型号、数量等信息。同时，应建立电子台账，方便查询和管理。,不合格品处理,03,对于验收不合格的钢筋，应及时进行标识和隔离，并按照相关规定进行处理。,入库验收与登记制度,保管注意事项及措施,防锈蚀,钢筋在储存过程中，应采取有效的防锈措施，如涂刷防锈漆或覆盖防锈纸等。同时，应定期检查和清理库内的锈蚀钢筋。,防变形,钢筋在储存和搬运过程中，应注意防止弯曲和扭曲变形。对于已经变形的钢筋，应及时进行矫正或报废处理。,安全防护,仓库内应设置明显的安全警示标志，并配备相应的消防器材和应急照明设施。同时，应定期对仓库进行安全检查，确保储存安全。,定期盘点,定期对库存钢筋进行盘点，确保账物相符。对于盘亏或盘盈的情况，应及时查明原因并进行处理。,06,钢筋材料加工与连接技术,03,加工注意事项,在加工过程中，应注意钢筋的规格、型号、数量等是否符合设计要求，同时要保证加工质量和效率。,01,钢筋加工设备,包括钢筋调直机、钢筋切断机、钢筋弯曲机等，用于对钢筋进行调直、切断和弯曲等加工处理。,02,加工工艺流程,按照施工图纸要求，对钢筋进行下料、加工成型、编号堆放等工艺流程。,加工设备及工艺介绍,1,2,3,采用铁丝或钢丝将两根钢筋绑扎在一起，适用于较小直径的钢筋连接和现场临时固定。,绑扎连接,通过电弧焊、电阻焊等方法将两根钢筋焊接在一起，适用于各种直径的钢筋连接和永久性固定。,焊接连接,采用套筒挤压连接或螺纹连接等方式将两根钢筋连接在一起，适用于大直径钢筋的连接和需要承受较大拉力的部位。,机械连接,连接方法及适用范围,原材料质量控制,对进场的钢筋原材料进行外观检查、尺寸测量和力学性能试验等，确保原材料质量符合规范要求。,连接过程质量控制,在连接过程中，应对连接接头进行外观检查、尺寸测量和力学性能试验等，确保连接质量符合规范要求。同时，对于不合格的接头应及时进行处理和返工。,施工过程记录与验收,在施工过程中，应详细记录各项施工数据和质量控制情况，以便后续质量追溯和责任追究。同时，在项目完成后，应按照规范要求进行验收和评估，确保项目质量符合要求。,加工过程质量控制,在加工过程中，应对加工设备进行检查和调试，确保设备处于良好状态；同时对加工成型的钢筋进行尺寸测量和外观检查，确保加工质量符合设计要求。,施工过程中的质量控制点,07,钢筋材料在绿色建筑中的应用与发展趋势,绿色建筑要求使用具有高强度和优异力学性能的钢筋，以减少材料用量，提高结构效率。,高强度与高性能,钢筋材料应具有良好的耐腐蚀性、耐候性和抗疲劳性，以确保建筑在长期使用过程中的安全性和稳定性。,耐久性,绿色建筑要求钢筋材料在生产、使用和废弃过程中对环境影响小，如采用低碳生产工艺、可回收材料等。,环保性,钢筋材料应具有良好的导热性和导电性，以降低建筑能耗，提高能源利用效率。,节能性,绿色建筑对钢筋材料的要求,高性能钢筋的种类与特点,介绍如低合金高强度钢筋、耐候钢筋、纤维增强钢筋等高性能钢筋的种类及其特点。,高性能钢筋的生产工艺,阐述高性能钢筋的生产工艺，包括原料选择、熔炼、连铸、轧制、热处理等关键环节。,高性能钢筋在绿色建筑中的应用案例,列举一些高性能钢筋在绿色建筑中的成功应用案例，如高层建筑、大跨度桥梁、海洋工程等。,高性能钢筋材料的研发与应用,未来钢筋材料的发展将更加注重环保和可持续性，推动绿色生产和使用。,绿色化,高性能化,智能化,个性化与定制化,随着建筑结构的复杂性和安全性要求的提高，高性能钢筋的需求将进一步增加。,借助先进的信息技术，实现钢筋材料的智能化生产、配送和使用，提高资源利用效率。,随着建筑设计的多样化和个性化需求的增加，钢筋材料的生产和应用将更加灵活和多样化。,未来发展趋势预测,感谢观看,THANKS,
