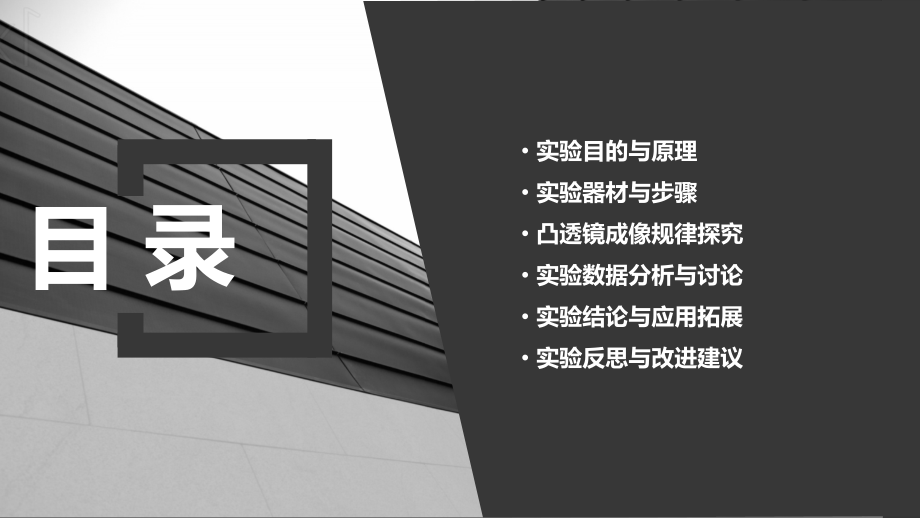

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,凸透镜成像规律实验报告,实验目的与原理,实验器材与步骤,凸透镜成像规律探究,实验数据分析与讨论,实验结论与应用拓展,实验反思与改进建议,目 录,01,实验目的与原理,探究凸透镜成像规律，理解物距、像距与焦距之间的关系。,学会使用光具座、凸透镜、光屏等实验器材，掌握实验操作技能。,培养观察、测量、分析和归纳的能力，提高科学探究素养。,实验目的,凸透镜成像遵循光的折射定律，当平行于主轴的光线经过凸透镜后，会聚焦于一点，该点称为焦点，焦点到透镜中心的距离称为焦距。,物体放在凸透镜前，通过透镜可以成不同的像，像的性质与物距和焦距有关。当物距大于两倍焦距时，成倒立缩小的实像；当物距等于两倍焦距时，成倒立等大的实像；当物距小于两倍焦距但大于焦距时，成倒立放大的实像；当物距小于焦距时，成正立放大的虚像。,实验原理,虚像,不能用光屏接收到的像，是实际光线的反向延长线会聚而成的像。,实像,能用光屏接收到的像，是实际光线会聚而成的像。,焦距（f）,焦点到凸透镜中心的距离。,物距（u）,物体到凸透镜中心的距离。,像距（v）,像到凸透镜中心的距离。,凸透镜成像基本概念,02,实验器材与步骤,本实验使用的凸透镜具有标准焦距，用于产生聚焦效果。,凸透镜,用于接收并显示凸透镜所成的像，便于观察和测量。,光屏,作为光源，提供实验所需的光线。,蜡烛,用于测量物距、像距等实验数据。,刻度尺,实验器材介绍,将蜡烛、凸透镜、光屏依次放置在光具座上，并调整它们的高度，使三者的中心在同一水平直线上。,当光屏上出现清晰的像时，记录物距、像距以及像的性质（如倒立、正立、放大、缩小等）。,实验步骤详解,点燃蜡烛，调整蜡烛与凸透镜的距离（物距），观察光屏上的成像情况。,改变物距，重复上述步骤，至少进行三次实验，以获得足够的实验数据。,注意事项及操作规范,在调整蜡烛、凸透镜、光屏的位置时，应轻拿轻放，避免损坏器材。,实验结束后，应及时熄灭蜡烛，整理实验器材，保持实验室整洁。,确保实验环境光线适中，避免外部光线对实验结果产生干扰。,在记录实验数据时，应保持客观、准确，避免主观臆断或随意更改数据。,03,凸透镜成像规律探究,物距（u）：物体到凸透镜的距离。,像距（v）：成像平面到凸透镜的距离。,焦距（f）：凸透镜的焦距，即平行光线通过凸透镜后汇聚的点到凸透镜的距离。,关系：当物距大于两倍焦距时，像距在一倍焦距和两倍焦距之间，成倒立缩小的实像；当物距等于两倍焦距时，像距等于两倍焦距，成倒立等大的实像；当物距在一倍焦距和两倍焦距之间时，像距大于两倍焦距，成倒立放大的实像；当物距小于焦距时，成正立放大的虚像。,物距、像距与焦距关系,此时像距在一倍焦距和两倍焦距之间，成倒立缩小的实像。这种情况下，物体离透镜越远，像越小；像离透镜越近，像也越小。这种成像特点适用于照相机等光学设备。,物距大于两倍焦距,此时像距等于两倍焦距，成倒立等大的实像。这种情况下，物体和像的大小完全相等，但方向相反。,物距等于两倍焦距,此时像距大于两倍焦距，成倒立放大的实像。这种情况下，物体离透镜越近，像越大；像离透镜越远，像也越大。这种成像特点适用于投影仪等光学设备。,物距在一倍焦距和两倍焦距之间,此时成正立放大的虚像。这种情况下，物体和像在同一侧，且像比物体大。这种成像特点适用于放大镜等光学设备。,物距小于焦距,不同物距下成像特点分析,01,凸透镜成像规律与物距、像距和焦距之间有着密切的关系。通过改变物距和像距，可以得到不同大小和方向的实像或虚像。,02,在实际应用中，我们可以根据凸透镜成像规律来设计和使用各种光学设备，如照相机、投影仪、放大镜等。,03,需要注意的是，凸透镜成像规律是在理想情况下得出的结论。在实际应用中，由于各种因素的影响（如透镜的球面和色散等），成像质量可能会有所下降。因此，在实际应用中需要对这些因素进行充分的考虑和校正。,凸透镜成像规律总结,04,实验数据分析与讨论,03,数据记录表格的展示，使得实验结果更加直观、易于理解和分析。,01,实验中，我们详细记录了物距、像距以及成像特点等数据，并整理成表格形式，以便进行后续的数据处理和分析。,02,通过表格数据，我们可以清晰地观察到凸透镜成像规律的变化趋势，如像距随物距的增大而减小等。,数据记录表格展示,01,我们采用了平均值法、作图法等数据处理方法，对实验数据进行了处理和分析。,02,通过计算平均值，我们减小了实验误差，提高了数据的准确性。,03,作图法则帮助我们更直观地观察到了实验数据的变化趋势和规律。,04,经过数据处理，我们得到了凸透镜成像规律的定量关系，如物距、像距与焦距之间的关系等。,数据处理方法及结果,根据实验结果，我们讨论了凸透镜成像规律的应用范围和限制条件。,同时，我们也对实验误差进行了分析，包括测量误差、仪器误差等，并提出了相应的改进措施。,通过结果讨论与误差分析，我们更加深入地理解了凸透镜成像规律，也为后续的实验研究提供了有益的参考。,01,02,03,结果讨论与误差分析,05,实验结论与应用拓展,凸透镜成像规律,当物体位于凸透镜两倍焦距以外时，成倒立、缩小的实像；当物体位于凸透镜一倍焦距到两倍焦距之间时，成倒立、放大的实像；当物体位于凸透镜一倍焦距以内时，成正立、放大的虚像。,像距与物距的关系,在成实像的情况下，像距随着物距的增大而减小，反之亦然；在成虚像的情况下，像距始终大于物距。,焦距对成像的影响,焦距越长，凸透镜对光线的会聚作用越弱，成像越远离透镜；焦距越短，凸透镜对光线的会聚作用越强，成像越靠近透镜。,实验结论总结,照相机,投影仪,放大镜,眼镜,凸透镜在日常生活中的应用,利用凸透镜成倒立、放大的实像原理，将投影片上的图像放大并投射到屏幕上，方便多人观看。,利用凸透镜成正立、放大的虚像原理，将物体放大以便观察细节。,近视眼镜是凹透镜，用于矫正近视；远视眼镜是凸透镜，用于矫正远视。,利用凸透镜成倒立、缩小的实像原理，通过调整镜头与底片的距离（像距）来实现对不同距离物体的清晰成像。,对未来研究的建议和展望,01,进一步研究凸透镜成像的微观机制，探索其在光学、物理学等领域的应用潜力。,02,开发新型凸透镜材料和制造工艺，提高透镜的光学性能和降低成本。,03,拓展凸透镜在生物医学、航空航天等高科技领域的应用，推动相关产业的发展和创新。,04,加强凸透镜成像规律的教学和科普工作，提高公众对光学知识的认知和理解。,06,实验反思与改进建议,问题1,实验设备调节困难，如光源、凸透镜和光屏的位置调整。,解决方案,耐心细致地调节设备，确保三者处于同一高度且光轴重合。,问题2,成像不清晰，导致观察困难。,解决方案,微调凸透镜的位置，同时观察成像变化，直至获得清晰的像。,问题3,实验数据记录不准确。,解决方案,采用精确的测量工具，如刻度尺，并确保读数准确、记录详细。,实验过程中遇到的问题及解决方案,实验环境光线干扰较大。,实验中存在的不足及改进建议,不足1,在较暗的环境中进行实验，以减少外部光线的干扰。,改进建议,实验设备精度有限。,不足2,采用更高精度的实验设备，以提高实验结果的准确性。,改进建议,实验操作不够熟练。,不足3,加强实验训练，提高操作熟练度和准确性。,改进建议,态度方面,在实验过程中保持认真、细致的态度，但还需加强耐心和毅力。,方法方面,采用观察、记录、分析等方法进行实验，但还需注重实验前的预习和实验后的复习总结，以加深对凸透镜成像规律的理解。同时，可以尝试采用更多样化的学习方法，如与同学讨论、查阅相关资料等，以拓宽知识面和提高学习效果。,对自身学习态度和方法的反思,谢谢观看,THANK YOU,
