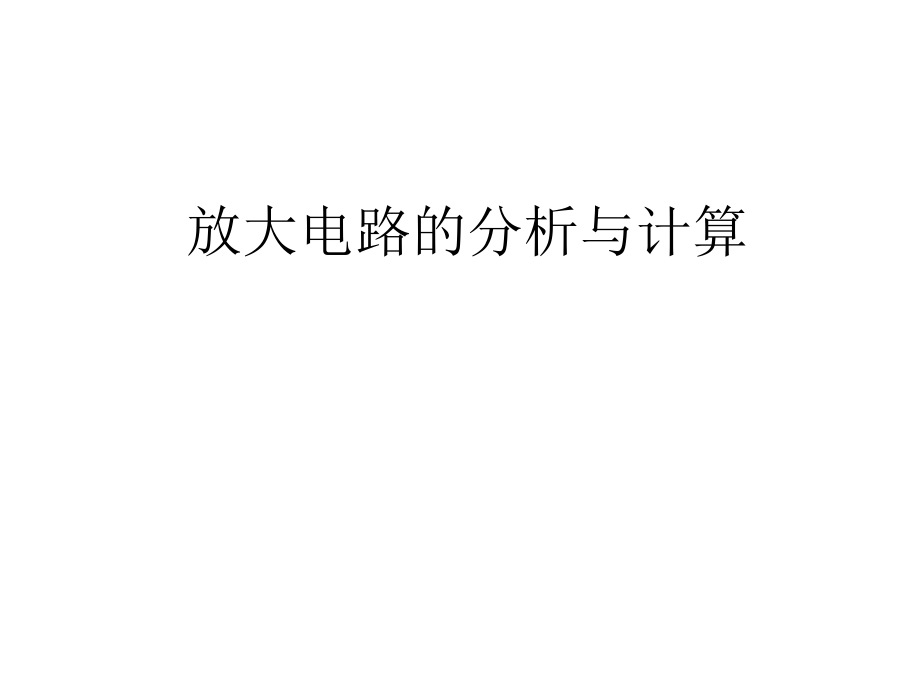

放大电路的分析与计算.ppt

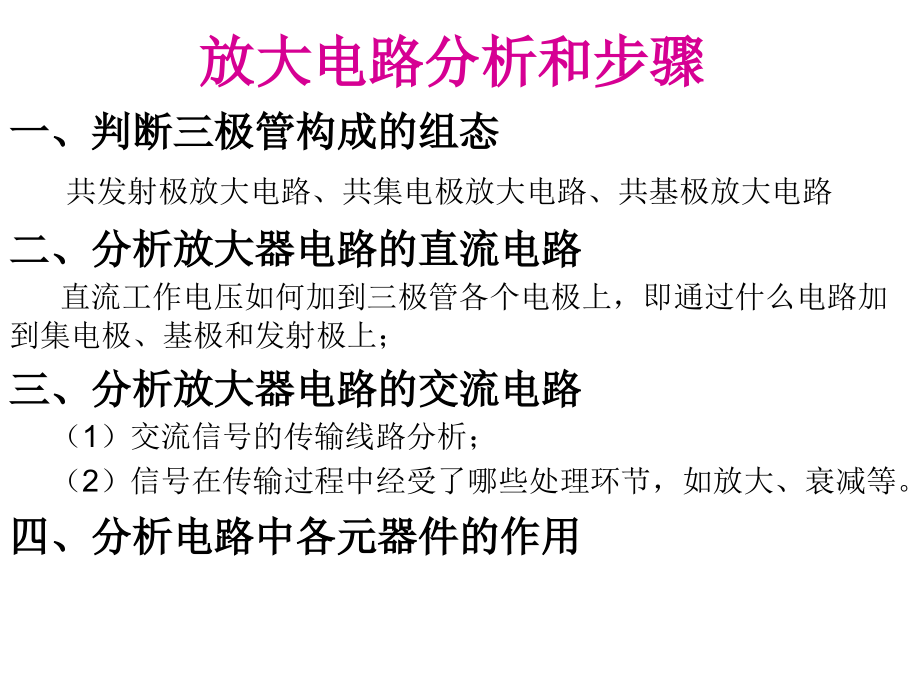

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,放大电路的分析与计算,放大电路分析和步骤,一、判断三极管构成的组态,共发射极放大电路、共集电极放大电路、共基极放大电路,二、分析放大器电路的直流电路,直流工作电压如何加到三极管各个电极上，即通过什么电路加到集电极、基极和发射极上；,三、分析放大器电路的交流电路,（1）交流信号的传输线路分析；,（2）信号在传输过程中经受了哪些处理环节，如放大、衰减等。,四、分析电路中各元器件的作用,放大电路判断原则,一、是否满足发射结正偏、集电结反偏,（1）电源极性与NPN、PNP管是否匹配,（2）是否有静态电流通路：基极发射极电流通路和集电极发射极电流通路。,二、信号能否顺利输入输出。输入输出有无对地交流短路,交直流通路画法,一、直流通路 电容为开路，电感为短路,二、交流通路 电容为短路，电感为开路，直流电源接地,教材57页练习,练习卷2页,复习三种组态的交直流通路,一、直流偏置,二、交流信号,静态工作点(Q点）的计算,教材29页,I,BQ,I,CQ,U,CEQ,练习,练习卷3、4页,教材57页,输入电阻,输入阻抗的特点,放大器的输入阻抗是前一级放大器或信号源电路的负责，当负载阻抗大时，要求前级放大器输出的信号电流就小，这样对前级放大器的负载就轻。,当放大器输入阻抗比较大时,，只要有比较小的前级输入信号电流，放大器就能正常工作。,输出电阻,输出电阻的特点,在多级放大器电路系统中，前一级放大器是后一级放大器的信号源，放大器的输出阻抗就是信号源电路的内阻，信号源的内阻小，说明可以输出更大的信号电流。,输出阻抗小，带负载能力强。,分压偏置式,静态工作点的设置问题,见教材44页,静态工作点是保证三极管正常工作的条件。,静态工作点设置不当，容易引起失真。表现为饱和失真和截止失真。,静态工作点越大，噪声越大。,静态工作点的稳定,见教材44页,温度T增加放大倍数增加I,C,增加,静态工作点稳定原理1,见教材45页,T-I,C,-I,E,-I,E,R,E,-U,BE,-I,B,-I,C,静态工作点稳定原理2,T-I,C,-U,CE,-I,B,-I,C,
