波的图象波长频率.ppt

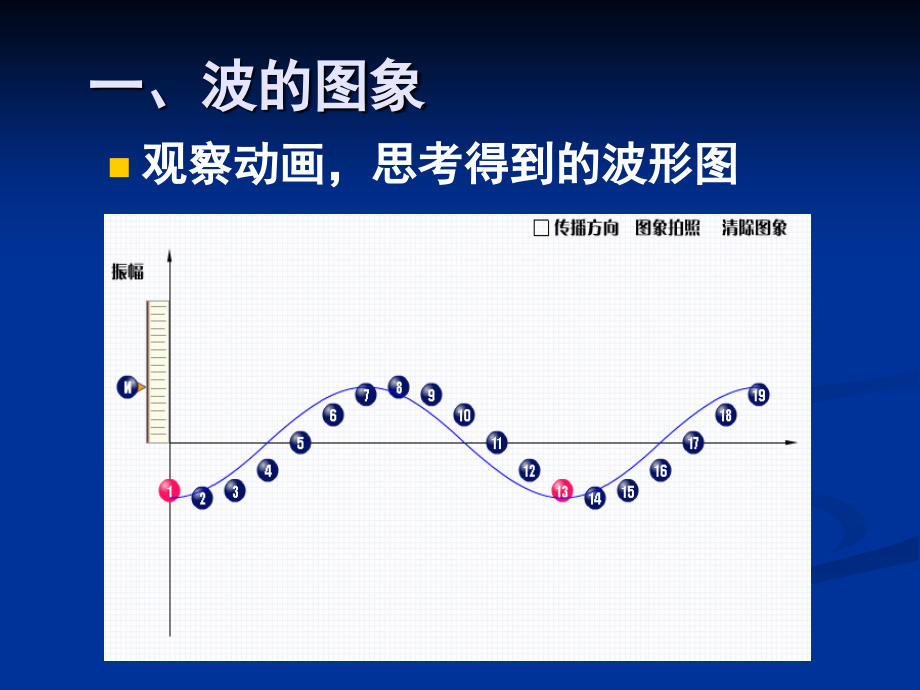

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,波的图象波长、频率和波速,一、波的图象,观察动画，思考得到的波形图,所以可知：,1,波的图象是在波的传播方向上，介质中各振动质点在,某一时刻,的波形,2,波的图象也称波形图或波形曲线,3,简谐波,（,1,）简谐运动在介质中传播形成简谐波,.,（,2,）简谐波的图象是正弦曲线（或余弦曲线）,.,（,3,）简谐波是一种最基本、最简单的波,.,二、波长,在波动中对平衡位置的位移,总是,相等（包括大小和方向）的,两相邻,质点间的距离叫做,波的波长,对波长定义的理解：,“位移总是相等”的含义是“每时每刻都大小相等，方向相同”,位移总是相等的两个质点振动,(,包括位移、回复力、速度、加速度等）也总是相等的,三、周期和频率,波的周期（或频率）：波源振动的周期（或频率）就是波的周期（或频率）,波的周期（或频率）等于波源的振动周期（或频率）,波的周期由波源决定，同一列波在不同介质中传播时周期保持不变,每经历一个周期的时间，当前的波形图与原有的波形图相同,四、波速,单位时间内振动所传播的距离叫,波速,它反映振动在介质中传播的快慢程度,.,波速的大小由介质的性质决定，同一列波在不同介质中传播速度不同,波在均匀介质中是,匀速传播,的，它向外传播的是振动的形式，而不是将质点向外迁移,波速,与,质点的振动速度,不同，质点的振动是一种变加速运动，因此质点的振动速度时刻在变,五、波长、周期（频率）和波速的关系,三者关系：,波速等于波长和频率的乘积,.,经过一个周期，振动在介质中传播的距离等于一个波长,.,对三者关系的理解,:,波速由介质决定，周期（或频率）由振源决定当一列波从一种介质进入另一种介质传播时，周期（或频率）保持不变但由于波速的变化而导致波长的变化,波在不同的介质传播，唯有频率（周期）保持不变。,对三者关系的理解,:,波速等于波长和频率的乘积这一关系虽从机械波得到，但对其他形式的波（电磁波、光波）也成立,波速的计算既可用,也可用,六、从波形图上可以得到的信息,1,、波的图象表示某一时刻各个质点相对于平衡位置的位移,.,2,、振幅,A,，波长,。,六、从波形图上可以得到的信息,3,、若已知波速的大小，可求频率,f,和周期,T,。,4,、若已知频率（周期）的大小，可求波速。,六、从波形图上可以得到的信息,5,、若已知波的传播方向，可以确定各个质点的振动方向！,6,、若已知某质点的振动方向，可以确定波的传播方向。,六、从波形图上可以得到的信息,7,、若已知,t,1,时刻的波形及波的传播方向，则可确定经过时间,t,后的波形图,8,、若已知,t,1,+,t,时刻的波形及波的传播方向，则可确定经过时间,t,1,时刻的波形图,例：,如图,3,所示为一列简谐波在某一时刻的波的图象。求：,(1),该波的振幅和波长。,(2),已知波向右传播，说明,A,、,B,、,C,、,D,质点的振动方向。,(3),画出经过,T,4,后的波的图象。,一列简谐横波，在,t=0,时波形如图所示，,P,、,O,两点的坐标分别为,3m,、,-7m,，波的传播方向由右向左，已知,t=0.7s,时，,P,点第二次出现波峰，则：此波的周期是多少？此波的波长是多少？当,t=1.2s,时,P,点的位移？从,t=0,到,t=1.2s,质点,P,的路程是多少？,结束,
