PE,PP废旧薄膜回收.ppt

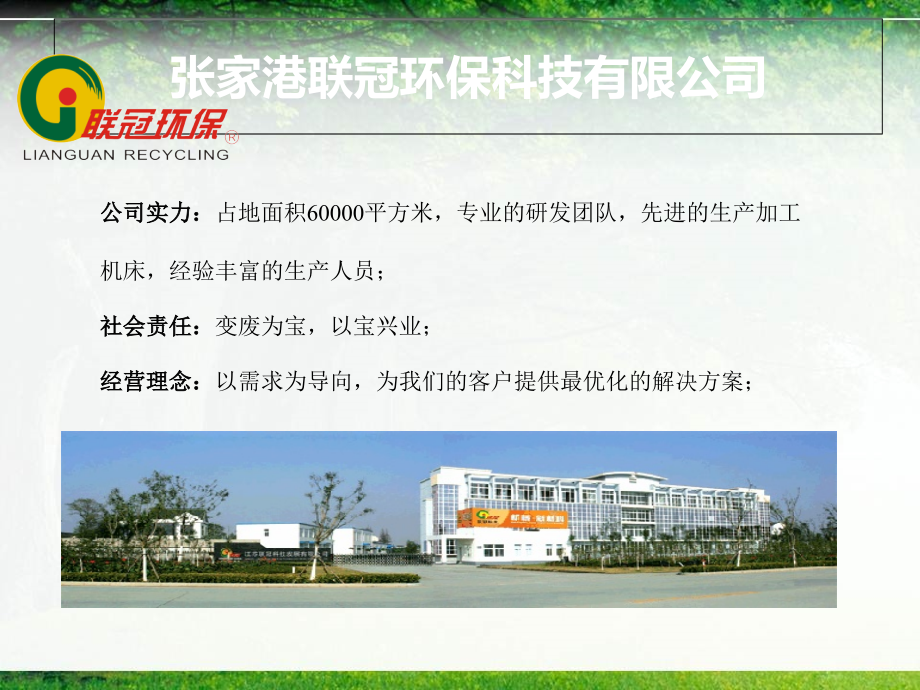

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,张家港联冠环保科技有限公司,公司实力：,占地面积60000平方米，专业的研发团队，先进的生产加工机床，经验丰富的生产人员；,社会责任：,变废为宝，以宝兴业；,经营理念：,以需求为导向，为我们的客户提供最优化的解决方案；,PE 废旧薄膜清洗回收造粒项目,原料：,城市垃圾分选出来的废旧PE薄膜，杂质含量约在20-25%，主要杂质为泥沙，无金属,要求：,对废旧薄膜进行清洗造粒，回收再利用,设计理念：,低能耗，高产能，高品质（机器质量，成品质量），高度自动化,PE 废旧薄膜清洗回收造粒项目,我们将这个项目分为两大部分进行描述,清洗部分,造粒部分,第一部分PE 清洗流程图,PE 清洗线概述,.设备概述,电源供应：380V,50Hz,3相,装机功率：约220kw,实际消耗功率：约130-160kwh,水耗：10-15吨循环水，损耗：2-3吨/天,需要补给。,设备占地：,约150m,2,，可根据车间排布,工人：23 人/班,.供货范围,8001000kg/h PE薄膜清洗生产线,接破碎机输送带，供方将提供尺寸图纸给需方,带水破碎机,功率：75kw,动刀：6把,定刀：4把,刀质为优质合金制作,配水洗功能，水泵：2.2kw,配液压自动开启上盖，2.2kw,带扶梯栏杆和检修平台,配过载保护系统,螺旋送料机,螺旋直径：380mm,功率：4KW，变频控制,不锈钢制作,（SUS304),下排水,摩擦清洗机,回转直径：580mm,转速：1450rpm,功率：45KW,排污螺杆：0.75kw,网孔直径：3mm,筛网材质：不锈钢（SUS304),螺旋送料机,螺旋直径：380mm,功率：4KW，变频控制,不锈钢制作,(SUS304),下排水,6M 漂洗槽,宽度：1300mm,长度：6000mm,底部螺杆：250,底部螺杆电机功率：2.2KW,漂洗辊：5pcs,漂洗功率：2.2KW2，,排污螺旋：150,1.5KW,不锈钢制作,带观察平台,配接污箱,螺旋送料机,螺旋直径：380mm,功率：4KW，变频控制,不锈钢制作,（SUS304）,下排水,挤干机,功率：45 kW,转速:30转/分,自动打散功能；,打散电机：3kw,自动液压调控，,电机：2.2kw,螺旋直径：300 mm,风送系统和料仓,风机功率：11KW,管道直径：219mm,管道由不锈钢制作,容积：2000L,不锈钢制作,电控系统,ABB 变频器,西门子接触器,西门子,继电器,主要部件苏州西门子,其余为国内知名产品,整个动作采用西门子S7-300 PLC控制,第二部分PE 造粒流程图,PE 造粒线概述,.设备概述,电源供应：380V,50Hz,3相,装机功率：约288kw,实际消耗功率：约173kwh,冷却水流量：约11.5m3/h,可循环使用,水温要求：5m,工人：23 人/班,.供货范围,300400kg/h PE薄膜水环造粒生产线,皮带输送机,1.有效长度:4000mm,2.有效宽度:800mm,3.电机功率:2.2KW,4.高度可调,5.碳钢制作,切割压实机,1.,电机功率,:75KW,2.,切割盘转速,:925r/min,3.,切割桶直径,:1000mm,4.,动刀,:3,组,;12,片,5.,定刀,:15,片,6.,桶内有温控点,7,、带有喷淋降温装置,SJ150/26 单螺杆挤出机,1,、螺杆直径：,150mm,2,、长径比,=26,：,1,3,、螺杆转速：,9-100rpm,4,、电机功率：,110kw,变频,5,、螺杆双金属材质,&,机筒采用,38CrMoAlA,氮化处理,6,、机筒加热功率：,6,区,10kw,60kw,7,、机筒冷却：,6,区,0.33kw,1.98kw,8,、模具加热：,2,区,4kw=8kw,9,、换网直径：,300mm,油泵功率,:3KW,10,、双排气口，真空排气装置，真空泵：,4kw,真空排气的出气口向上，排气腔高度,250mm,左右，侧旁做个活络门，便于清理和减压,11,、机筒螺杆采用,38CrMoAlA,渗氮处理,卧式水环切粒,1,、水泵电机功率：,5.5KW,2,、切割电机功率：,2.2kw,变频,3,、切割刀片,:3pcs,4,、不锈钢盖子,5,、主要材质都为不锈钢,脱水机,1,、电机功率：,5.5KW,2,、转子直径,:420mm,3,、主要部分材质为不锈钢,4,、底部排水,风机,1、风机功率：5.5kw,2、料仓和管道均为不锈钢,储料仓,1、料仓容积：1立方,2、仓体为不锈钢制作,控制箱,主要电器为苏州西门子,其他为国内著名品牌,ABB变频器,OMRON 温控表,西门子接触器,6.德力西空开,7.配有自我保护装置（在电机电流过大和螺杆压力过高的情况下）,成功案例,武汉客户工厂实例,成功案例,迪拜客户工厂,成功案例,土耳其客户工厂,成功案例,杭州客户工厂,成功案例,常州客户工厂,
