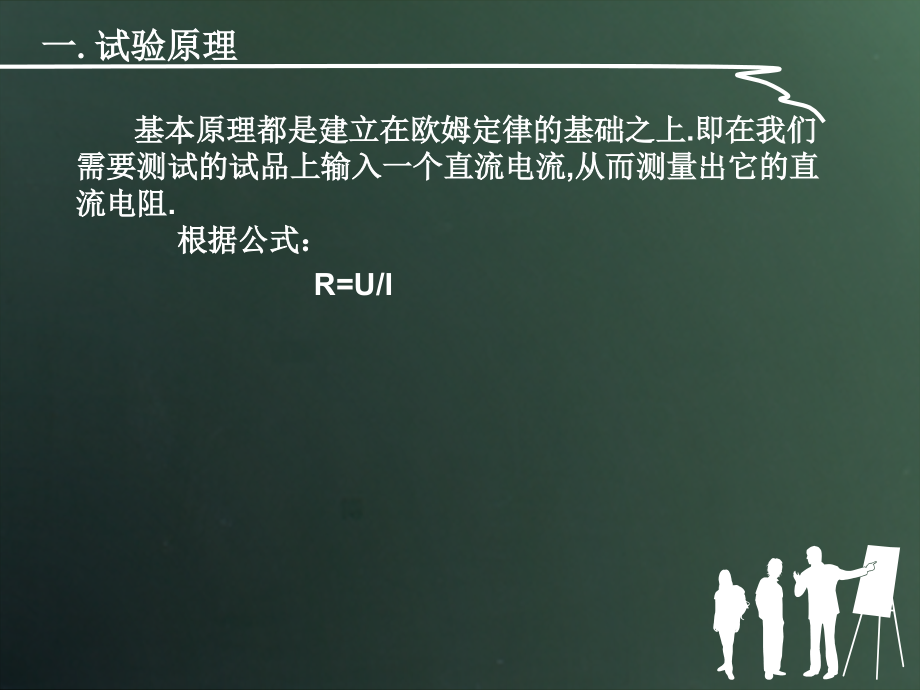

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电力变压器的直流电阻试验,一,.,试验原理,二,.,试验目的,三,.DL/T596-1996,预试规程的试验周期和要求,四,.,直流电阻检测与故障诊断,一,.,试验原理,基本原理都是建立在欧姆定律的基础之上,.,即在我们需要测试的试品上输入一个直流电流,从而测量出它的直流电阻,.,根据公式：,R=U/I,二,.,试验目的,（,1,）检查绕组内部导线和引线的焊接质量,（,2,）检查分接开关各个位置接触是否良好,（,3,）检查绕组或引出线有无折断处,（,4,）检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况,（,5,）检查层、匝间有无短路的现象,三,.DL/T596-1996,预试规程的试验周期和要求,（一）试验周期,（,1,）对无励磁调压变压器变换分接位置后必须进行检测（对使用的分接锁定后检测）。,变压器绕组直流电阻正常情况下,13,年检测一次，但有如下情况必须检测：,（,2,）有载调压变压器在分接开关检修后必须对所以分接进行检测。,（,3,）变压器大修后必须进行检测。,（,4,）必要时进行检测。如变压器经出口短路后必须进行检测。,（二）试验要求,（,1,）变压器容量在,1.6MVA,及以上，绕组直流电阻互相间差别不应大于,2%,；无中性点引出的绕组线间差别不应大于三相平均值的,1%,。,（,2,）容量在,1.6MVA,以下，相间差别一般不大于三相平均值的,4%,；线间差别一般不大于三相平均值的,2%,。,（,3,）与以前相同部分测得值比较其变化不应大于,2%,；如直流电阻相间差在变压器出厂时超过规定，制造厂已说明了这种偏差的原因，也以变化不大于,2%,考核。,（,4,）不同温度下的电阻值应换算到同一温度下进行比较，并按下式换算：,式中 、,温度 、时的电阻值；,常数，其中铜导线为,235,，铝导线为,225,。,四,.,直流电阻检测与故障诊断,（一）绕组断股故障的诊断,某变压器低压侧,10kV,线间直流电阻不平衡率为,2.17%,，超出部颁标准值,1%,的一倍还多。发现缺陷后，先后对各引线与导线电杆连接点进行了紧固处理，又对其进行几次跟踪试验，但缺陷仍存在。,（,1,）色谱分析。色谱分析结果该组变压器,C,2,H,2,超标，从,0.2uL/L,上升到,7.23uL/L,说明存在放电性故障。但从该主变压器的检修记录中得知，在发现该变压器,C,2,H,2,变化前曾补焊过两次，而且未进行脱气处理。其他气体的含量基本正常，用三比值法分析，不存在过热故障，且历年预试数据反映除直流电阻不平衡率超标外，其他项目均正常。,（,2,）直流电阻超标分析。经换算确定,C,相电阻值较大，怀疑是否由于断股引起，经与制造厂了解，该绕组股数为,24,股，据此计算，若断一股造成的误差与实际测量误差一致，判断故障为,C,相内部有断股问题。经吊罩检查，打开绕组三角接线的端子，用万用表测量，验证,C,相有一股断开。,（二）有载调压切换开关故障的诊断,某变压器,110kV,侧直流电阻不平衡，其中,C,相直流电阻和各个分接之间电阻值相差较大。,A,、,B,相的每个分接之间的直流电阻相差为,10,11.7u,而,C,相每个分接之间直流电阻相差为,4.9,6.4 u,和,14.1,16.4 u,，初步判断,C,相回路不正常。通过其直流电阻数据,CO,（,C,端到中性点,O,端）的直流回路进行分析，确定绕组本身缺陷的可能性小，有载调压装置的极性开关和选择开关缺陷的可能性也极小，所以，缺陷可能在切换开关上。经对切换开关吊罩检查发现，有一个固定切换开关的一个极性点到选择开关的固定螺丝被拧断，致使零点的接触电阻增大，从而出现直流电阻规律性不正常的现象。,（三）无载调压开关故障的诊断,在对某电力修造厂改造的变压器进行交接验收试验时，发现其中压绕组,A,m,、,B,m,、,C,m,三相无载磁分接开关的直流电阻数据混乱、无规律，分接位置与所测直流电阻的数值不对应。,经吊罩检查，发现三相开关位置与指示位置不符，且没有空挡位置，经重新调整组装后恢复正常。,11.9,0.1039,0.1038,0.1167,复试,(,转动分接开关后）,12.1,0.103,0.103,0.116,预试,C,om,B,om,A,om,最大不平衡率（,%,）,直 流 电 阻（,）,测试时间,（四）绕组引线连接不良故障的诊断,某,SFSLB131500A10,型变压器，预防性试验时发现,35kV,侧运行,分接头直流电阻不平衡率超标。测试结果见下表,该变压器,35kV,侧直流电阻不平衡率远大于,2%,，怀疑分接开关有问题，所以转动分接开关后复测，其不平衡率仍然很大，又分别测其他几个分接位置的直流电阻，其不平衡率都在,11%,以上，而且规律都在,A,相直流电阻偏大，好似在,A,相绕组中已串入一个电阻，这一电阻的产生可能出现在,A,相绕组的首端或套管的引线连接处，怀疑为连接不良造成。经分析确认后，停电打开,A,相套管下部的手孔门检查，发现引线与套管连接松动（螺丝连接），主要由于安装时未装紧，且无垫圈而引起，经紧固后恢复正常。,通过上述案例可见，变压器绕组直流电阻的测量能发现回路中某些重大缺陷，判断的灵敏度和准确性亦较高。,谢谢,
