GPS定位的坐标系统及时间系统.ppt

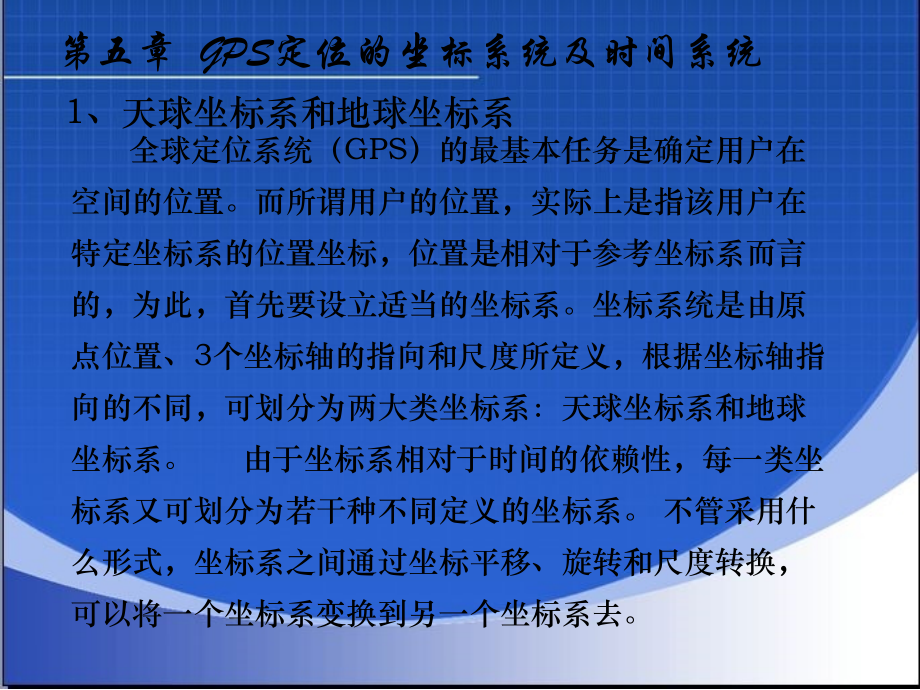

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章,GPS,定位的坐标系统及时间系统,第五章,GPS,定位的坐标系统及时间系统,全球定位系统（,GPS,）的最基本任务是确定用户在空间的位置。而所谓用户的位置，实际上是指该用户在特定坐标系的位置坐标，位置是相对于参考坐标系而言的，为此，首先要设立适当的坐标系。坐标系统是由原点位置、,3,个坐标轴的指向和尺度所定义，根据坐标轴指向的不同，可划分为两大类坐标系：天球坐标系和地球坐标系。由于坐标系相对于时间的依赖性，每一类坐标系又可划分为若干种不同定义的坐标系。不管采用什么形式，坐标系之间通过坐标平移、旋转和尺度转换，可以将一个坐标系变换到另一个坐标系去。,1,、天球坐标系和地球坐标系,第五章,GPS,定位的坐标系统及时间系统,天球空间直角坐标系的定义,：,地球质心,O,为坐标原点，,Z,轴指向天球北极，,X,轴指向春分点，,Y,轴垂直于,XOZ,平面，与,X,轴和,Z,轴构成右手坐标系。在此坐标系下，空间点的位置由坐标（,X,，,Y,，,Z,）来描述。,（,1,）天球坐标系,天球球面坐标系的定义：,地球质心,O,为坐标原点，春分点轴与天轴所在平面为天球经度（赤经）测量基准,基准子午面，赤道为天球纬度测量基准而建立球面坐标。空间点的位置在天球坐标系下的表述为（,r,，,，,）。天球空间直角坐标系与天球球面坐标系的关系可用图,2-1,表示：,第五章,GPS,定位的坐标系统及时间系统,直角坐标系与其等效的天球球面坐标系参数间的转换,对同一空间点，天球空间直角坐标系与其等效的天球球面坐标系参数间有如下转换关系：,(2-1),(2-2),第五章,GPS,定位的坐标系统及时间系统,（,2,）、地球坐标系,地球直角坐标系的定义,原点,O,与地球质心重合，,Z,轴指向地球北极，,X,轴指向地球赤道面与格林尼治子午圈的交点，,Y,轴在赤道平面里与,XOZ,构成右手坐标系。,图,2-2,直角坐标系和大地坐标系,地球大地坐标系的定义,地球大地坐标系的定义是：地球椭球的中心与地球质心重合椭球的短轴与地球自转轴重合。空间点位置在该坐标系中表述为（,L,，,B,，,H,）。地球直角坐标系和地球大地坐标系可用图,2-2,表示：,第五章,GPS,定位的坐标系统及时间系统,对同一空间点，直角坐标系与大地坐标系参数间有如下转换关系：,直角坐标系与大地坐标系参数间的转换,第五章,GPS,定位的坐标系统及时间系统,（,3,）、站心赤道直角坐标系与站心地平直角坐标系,站心赤道直角坐标系,如图,2-3,，,P1,是测站点，,O,为球心。以,O,为原点建立球心空间直角坐标系,。以,P1,为原点建立与,相应坐标轴平行的坐标系,叫站心赤道直角坐标系。,显然，,同,坐标系有简单,的平移关系：,（,2-5),第五章,GPS,定位的坐标系统及时间系统,站心地平直角坐标系,以,P1,为原点，以,P1,点的法线为,z,轴（指向天顶为正），以子午线方向为,x,轴（向北为正），,y,轴与,x,，,z,垂直（向东为正）建立的坐标系叫站心地平直角坐标系。站心地平直角坐标系与站心赤道直角坐标系的转换关系如下：,代入（,2-4,）可得出站心左手地平直角坐标系与球心空间直角坐标系的转换关系式：,第五章,GPS,定位的坐标系统及时间系统,瞬时极天球坐标系与地球坐标系,瞬时极天球坐标系：,原点位于地球质心，,z,轴指向瞬时地球自转方向（真天极），,x,轴指向瞬时春分点（真春分点），,y,轴按构成右手坐标系取向。,瞬时极地球坐标系：,原点位于地球质心，,z,轴指向瞬时地球自转轴方向，,x,轴指向瞬时赤道面和包含瞬时地球自转轴与平均天文台赤道参考点的子午面之交点，,y,轴构成右手坐标系取向。瞬时极天球坐标系与瞬时极地球坐标系的关系如图,2-4,所示。,瞬时极天球坐标系与瞬时极地球坐标系的,转换关系为：,（,2-10,）,下标,et,表示对应,t,时刻的瞬时极地球坐标系，,ct,表示对应,t,时刻的瞬时极天球坐标系。,G,为对应平格林尼治子午面的真春分点时角。,（,4,）卫星测量中常用坐标系,第五章,GPS,定位的坐标系统及时间系统,选择某一历元时刻，以此瞬间的地球自转轴和春分点方向分别扣除此瞬间的章动值作为,z,轴和,x,轴指向，,y,轴按构成右手坐标系取向，建立,天球坐标系,平天球坐标系,，坐标系原点与真天球坐标系相同。瞬时极天球坐标系与历元平天球坐标系之间的坐标变换通过下面两次变换来实现。,岁差旋转变换,ZM,（,t0),表示历元,J2000.0,年平天球坐标系,z,轴指向，,ZM,（,t,）表示所论历元时刻,t,真天球坐标系,z,轴指向。两个坐标系间的变换式为：,(2-11),式中：,A,，,A,，,ZA,为岁差参数。,章动旋转变换,类似地有章动旋转变换式：,（,2-12,）,式中：,为所论历元的平黄赤交角，,，,分别为黄经章动和交角章动参数。,固定极天球坐标系,平天球坐标系,第五章,GPS,定位的坐标系统及时间系统,固定极地球坐标系,平地球坐标系,极移,：地球瞬时自转轴在地球上随时间而变，称为地极移动，简称,极移。,瞬时极,：与观测瞬间相对应的自转轴所处的位置，称为该瞬时的,地,球极轴，相应的极点称为瞬时极。,国际协定原点,CIO,：采用国际上,5,个纬度服务站的资料，以,1900.00,至,1905.05,年地球自转轴瞬时位置的平均位置作为,地球的固定极称为国际协定原点,CIO,。,图,2-5,为瞬时极与平极关系。,第五章,GPS,定位的坐标系统及时间系统,平地球坐标系：,取平地极为坐标原点，,z,轴指向,CIO,，,x,轴指向协定赤道,面与格林尼治子午线的交点，,y,轴在协定赤道面里，与,xoz,构成右手系统而成的坐标系统称为平地球坐标系。,平地球坐标系与瞬时地球坐标系的转换公式,：,（,2-13,）,下标,em,表示平地球坐标系，,et,表示,t,时的瞬时地球坐标系，,为,t,时刻以角度表示的极移值。,第五章,GPS,定位的坐标系统及时间系统,2 WGS-84,坐标系和我国大地坐标系,WGS-84,的定义,：,WGS-84,是修正,NSWC9Z-2,参考系的原点和尺度变化，并旋转其参考子午面与,BIH,定义的零度子午面一致而得到的一个新参考系，,WGS-84,坐标系的原点在地球质心，,Z,轴指向,BIH1984.0,定义的协定地球极（,CTP,）方向，,X,轴指向,BIH1984.0,的零度子午面和,CTP,赤道的交点，,Y,轴和,Z,、,X,轴构成右手坐标系。它是一个地固坐标系。,WGS-84,椭球及其有关常数,：,WGS-84,采用的椭球是国际大地测量与地球物理联合会第,17,届大会大地测量常数推荐值，其四个基本参数,长半径,：,a=6378137,2,（,m,）；,地球引力常数,：,GM=3986005,108m3s-2,0.6,108m3s-2,；,正常化二阶带谐系数,：,C20=-484.16685,10-6,1.3,10-9,；,J2=108263,10-8,地球自转角速度,：,=7292115,10-11rads-1,0.150,10-11rads-1,（,1,）、,WGS-84,坐标系,第五章,GPS,定位的坐标系统及时间系统,（,2,）、国家大地坐标系,1954,年北京坐标系（,BJ54,旧）,坐标原点：,前苏联的普尔科沃。,参考椭球：,克拉索夫斯基椭球。,平差方法：,分区分期局部平差。,存在的问题：,（,1,）椭球参数有较大误差。,（,2,）参考椭球面与我国大地水准面存在着自西向东明显的系统性倾斜。,（,3,）几何大地测量和物理大地测量应用的参考面不统一。,（,4,）定向不明确。,第五章,GPS,定位的坐标系统及时间系统,1980,年国家大地坐标系（,GDZ80,）,坐标原点：陕西省泾阳县永乐镇。,参考椭球：,1975,年国际椭球。,平差方法：天文大地网整体平差。,特点：,（,1,）采用,1975,年国际椭球。,（,2,）参心大地坐标系是在,1954,年北京坐标系基础上建立起来的。（,3,）椭球面同似大地水准面在我国境内最为密合，是多点定位。,（,4,）定向明确。,（,5,）大地原点地处我国中部。,（,6,）大地高程基准采用,1956,年黄海高程。,第五章,GPS,定位的坐标系统及时间系统,新,1954,年北京坐标系（,BJ54,新）,新,1954,年北京坐标系（,BJ54,新）是由,1980,年国家大地坐标（,GDZ80,）转换得来的。,坐标原点：陕西省泾阳县永乐镇。,参考椭球：克拉索夫斯基椭球。,平差方法：天文大地网整体平差。,BJ54,新的特点：,（,1,）采用克拉索夫斯基椭球。,（,2,）是综合,GDZ80,和,BJ54,旧 建立起来的参心坐标系。,（,3,）采用多点定位。但椭球面与大地水准面在我国境内不是最佳拟合。,（,4,）定向明确。,（,5,）大地原点与,GDZ80,相同，但大地起算数据不同。,（,6,）大地高程基准采用,1956,年黄海高程。,（,7,）与,BJ54,旧 相比，所采用的椭球参数相同，其定位相近，但定向不同。,（,8,）,BJ54,旧 与,BJ54,新 无全国统一的转换参数，只能进行局部转换。,3,、坐标系统之间的转换,不同空间直角坐标系统之间的转换,（,2,）,.,微分旋转矩阵,：由于一般 为微小角，可取：,（,2-14,）,（,1,）,.,旋转矩阵,第五章,GPS,定位的坐标系统及时间系统,第五章,GPS,定位的坐标系统及时间系统,（,3,）,.,不同空间直角坐标系统转换公式,（,2-15,）,上式即为两个不同空间直角坐标系的转换模型，通过该模型，利用重合点的两套坐标值（,X,1,，,Y,1,，,Z,1,）（,X,2,，,Y,2,，,Z,2,）采取平差的方法可以求得转换参数。求得转换参数后，再利用上述模型进行各点的坐标转换。,第五章,GPS,定位的坐标系统及时间系统,4,、时间系统概述,（,1,）恒星时,ST,定义,：,以春分点为参考点，由它的周日视运动所确定的时间称为,恒星时。,计量时间单位,：恒星日、恒星小时、恒星分、恒星秒；,一个恒星日,=24,个恒星小时,=1440,个恒星分,=86400,个恒星秒,分类,：真恒星时和平恒星时。,（,2,）平太阳时,MT,定义,：以平太阳作为参考点，由它的周日视运动所确定的时间称为平太阳,时。,计量时间单位,：平太阳日、平太阳小时、平太阳分、平太阳秒；,一个平太阳日,=24,个平太阳小时,=1440,平太阳分,=86400,个平太阳秒。,平太阳时与日常生活中使用的时间系统是一致的，通常钟表所指示,的时刻正是平太阳时。,（,3,）世界时,UT,定义,：以平子午夜为零时起算的格林尼治平太阳时定义为世界时,UT,。,第五章,GPS,定位的坐标系统及时间系统,（,4,）原子时,IAT,原子时,是以物质内部原子运动的特征为基础建立的时间系统。,原子时的尺度标准,：国际制秒（,SI,）。,原子时的原点,由下式确定：,AT=UT2-0.0039(s,）（,2-16,）,（,5,）协调世界时,UTC,为了兼顾对世界时时刻和原子时秒长两者的需要建立了一种折衷的时间系统，称为,协调世界时,UTC,。根据国际规定，协调世界时,UTC,的秒长与原子时秒长一致，在时刻上则要求尽可量与世界时接近。,协调时与国际原子时之间的关系，如下式所示：,IAT=UTC+1s,n,（,2-17,）,式中,n,为调整参数。,（,6,）,GPS,时间系统,GPST,GPST,属于原子时系统，它的,秒长即为原子时秒长，,GPST,的,原点与国际原子时,IAT,相差,19s,。,有关系式：,IAT-GPST=19,（,s,）（,2-18,）,GPS,时间系统与各种时间系统,的关系见图,2-6,所示：,
