第十五章电流和电路.ppt

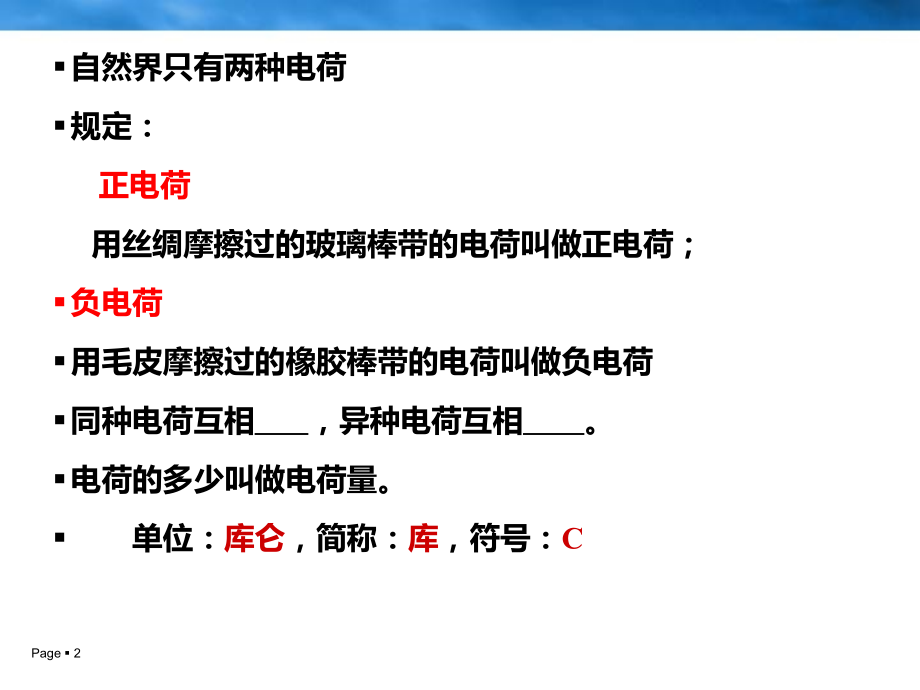

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Page,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第十五章电流和电路,第十六章电压和电阻,知识点复习,201,6,.,9,自然界只有两种电荷,规定：,正电荷,用丝绸摩擦过的玻璃棒带的电荷叫做正电荷；,负电荷,用毛皮摩擦过的橡胶棒带的电荷叫做负电荷,同种电荷互相,，异种电荷互相,。,电荷的多少叫做电荷量。,单位：,库仑,，简称：,库,，符号：,C,验电器,作用：,原理：,检验物体是否带电,同种电荷互相排斥。,原子结构,原子,核外电子,原子核,电中性,带正电,带负电,中子,不带电,质子,带正电,摩擦起电的原因,摩擦起电并不是创造了电荷，只是,电荷,从一个物体转移到另一个物体，使正、负电荷分开。,导体,（,1,）容易导电的物体，叫做导体。,（,2,）常见的导体：,金属、人体、大地、石墨、食盐水溶液等。,（,3,）导体导电的原因：,导体中存在,自由电荷,金属：自由电子,食盐溶液：阴离子,阳离子,3,绝缘体,（,1,）不容易导电的物体，叫做绝缘体。,（,2,）常见的绝缘体：,橡胶、玻璃、塑料、空气、油,等,。,（,3,）绝缘体不易导电的原因：,电荷,束缚在原子、分子之中，不能自由移动。,1,电流的形成：,电荷的定向移动形成电流,2,电流的方向：,正电荷,定向移动的方向规定为电流的方向。,在电源外部，电流的方向是从电源的,正,极流向,负,极。,3.电路的组成：,由,电源、用电器、导线、开关,组成的电流可以流过的路径叫做,电路,。,电路中有,电流的条件:,1.有,电源 2.,电路,闭合,时，电路中才有电流,。,元件符号,3,请根据电铃的电路图，用画笔代替导线，连接相应的电路。,练一练,连接方式,电流路径,工作特点,开关控制,1,个,用电器独立工作互不影响,开关控制整个电路，与位置无关,多个,用电器同时工作相互影响,干路开关控制整个电路，支路开关控制所在支路,串联电路和并联电路,L,2,L,1,L,2,L,1,s,L,1,L,2,S,1,S,2,2,根据实物电路画电路图。,L,2,S,1,L,1,S,2,练一练,符号,单位,单位的符号,电流,I,安培,A,电压,U,伏特,V,电阻,R,欧姆,电流表的连接：,（,1,）电流表必须和被测的用电器,串联,。,（,2,）电流必须从,正,接线柱流,入,，从,负,接线柱流,出,。,（,3,）必须正确选择,量程,。,（,4,）,不允许把电流表直接连到电源的两极,2,根据所给电路图连接实物图。,L,2,L,1,L,2,L,1,A,1,A,2,A,2,A,1,练一练,串联电路,并联电路,电流规律,电流处处相等,干路电流等于各支路电流之和,表达式,I,I,1,I,2,I,I,1,I,2,串、并联电路中电流的规律:,电压表的使用:,1.电压表与被测用电器,并联.,2.电流从,正,接线柱流入，从负接线柱流,出.,3.被测电压不能超过电压表的最大测量值.,串、并联电路中电压的规律:,串联电路,并联电路,电压规律,串联电路总电压等于各部分两端电压之和。,并联电路总电压等于各支路两端电压。,表达式,U=U,1,+U,2,U,=,U,1,=,U,2,1,物理学中，用,来表示导体对电流阻碍作用的大小。用符号,来表示。,2,电阻的单位是,，简称,，符号,。,3,电阻是导体本身的性质。它的大小取决于导体的,、,、,，还受,影响。,1,能改变接入电路中,电阻大小,的元件叫做变阻器,。,2,滑动变阻器通过,改变接入电路中电阻,线,来改变接入电阻，从而改变,电流,，,应,联在电路，接线注意,“,一上一下,”,。,3.连接时,滑片在阻值,位置。,
