第二章 任务.ppt

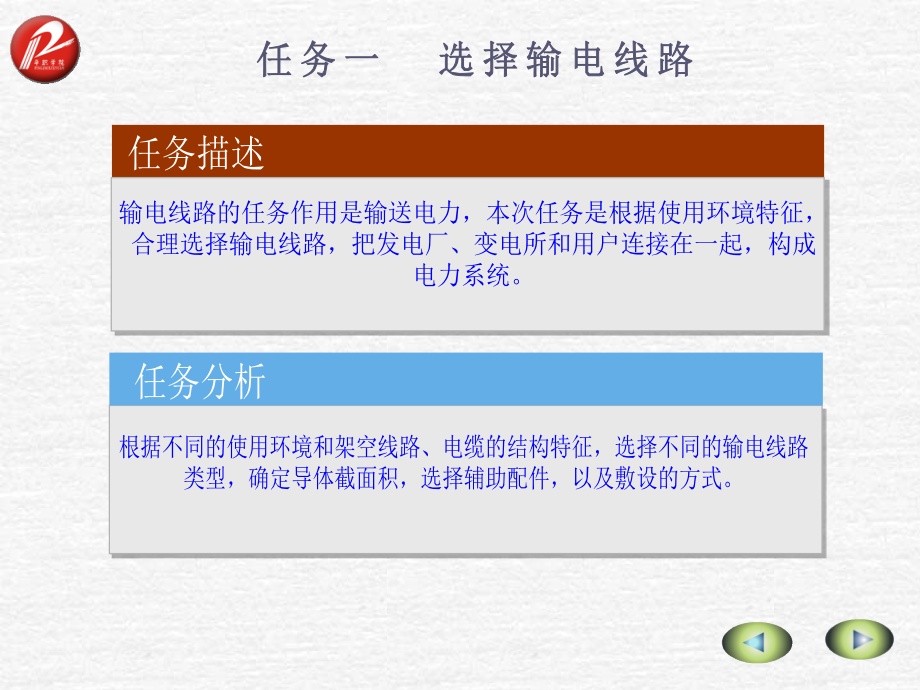

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,任务二,安装、维护和检修输电线路,任务一,选择输电线路,任务分类,第二章 输电线路,任务描述,根据不同的使用环境和架空线路、电缆的结构特征，选择不同的输电线路,类型，确定导体截面积，选择辅助配件，以及敷设的方式。,任务分析,输电线路的任务作用是输送电力，本次任务是根据使用环境特征，,合理选择输电线路，把发电厂、变电所和用户连接在一起，构成,电力系统。,任务一 选择输电线路,（二）,架空线路和电缆线路选择方法,（一）,架空线路和电缆线路的结构和组成、特点类型,知 识 点,二,会选择输电线路截面,三,会计算电压损失,会确定输电线路的型式,一,技能点：,输电线路作用：输电、连接发电厂、变电所和用户。,输电线路分类：架空线路和电缆线路。,特点：架空线路与电缆线路相比，架空线路受自然条件影响大，占有空间大，在城市中架设影响市容美观，高压线路通过居民区有较大危险，故架空线路的使用范围受一定的限制。,但由于架空线路具有投资费用低（较电缆线路少近一半）、建设速度快、容易发现故障和易于维护检修等优点，所以在工矿企业应用仍较为普通。,综 述,第一节、架空线路和电缆线路的基本知识,1,、架空线路的基本知识,图,2-1,架空线路,1,）导线,2,）电杆,3,）横担,4,）绝缘子,5,）金具,6,）拉线,架空线路的组成,图,2-2,架空线路的基本构造,1,）导线,2,）横担,（,1,）作用：固定绝缘子、保持线距。,（,2,）木、铁、瓷。,（,3,）安装位置：电线杆，负荷一侧；耐张杆：电杆两侧、其他、电杆受力反方向。,（,1,）分类：裸导线、绝缘导线；单股、多股；铜线、铝线、钢绞、钢芯铝绞。,（,2,）型号：,TJ,、,LJ,、,GJ,、,LGJ,铜绞线、铝绞线、钢绞线、钢芯铝绞线。,（,3,）应用：,铝绞线：,10kV,及以下配电线路；,钢芯铝绞线：机械强度要求高和,35kV,及以上的输电。,3,）电杆,分类：木杆、水泥杆、铁塔杆。,直线、耐张、转角、终端、分支、跨越、换位。,图,2-3,水泥杆,图,2-4,耐张杆,图,2-5,铁塔杆,图,2-6,转角杆,图,2-7,终端杆,图,2-8,分支杆,（,1,）作用：固定导线、绝缘。,（,2,）分类：如图,4,）绝缘子,2-9,常用绝缘子的外形结构,a,低压针式；,b,、,c,高压针式；,d,低压碟式；,e,槽形悬式；,f,球形悬式；,g,防污悬式；,h,瓷横担,图,2-10,低压针式绝缘子,图,2-11,高压针式绝缘子,图,2-12,低压碟式绝缘子,图,2-13,槽形绝缘子,图,2-14,防污悬式绝缘子,图,2-15,瓷横担,（,1,）作用：连接和固定导线、安装横担和绝缘子、紧固和调整拉线等。,（,2,）种类：安装针式绝缘子的直脚和弯脚；安装蝶式绝缘子的穿心螺钉；悬式绝缘子的挂环、挂板、线夹；将横担固定在电杆上的,U,型抱箍；调解拉线松紧的花篮螺栓；连接导线用的并沟线夹、压接管；减轻导线振动的防震锤等。,5,）金具,（,1,）作用：平衡电杆各方面的拉力，稳固电杆。,（,2,）组成：拉线抱箍、拉紧绝缘子、花篮螺栓、地锚和拉线组成。,（,3,）种类：普通拉线、人字拉线、高桩拉线、自身拉线。,6,）拉线,1,3,3,1,3,1,7,3,5,6,45,45,20,30,45,（,a,）,（,b,）,（,c,）,1,2,3,4,（,d,）,2-16,拉线的种类,a-,普通拉线；,b-,人字拉线；,c-,高桩拉线；,d-,自身拉线,1-,电杆；,2-,横木；,3-,拉线；,4-,房屋；,5-,拉桩；,6-,坠线；,7-,拉紧绝缘子,3,）塑料绝缘电缆,2,）橡胶绝缘电缆,电缆分类,纸绝缘电缆,橡胶绝缘电缆,塑料绝缘电缆,2,、电缆的结构,1,）纸绝缘电缆,纸绝缘电缆：,（,1,）分类：铅护套、铝护套。,铜线芯、铝线芯。,油浸纸绝缘、干绝缘、不滴流。,在有火灾、爆炸危险的场所严禁使用铝芯电缆和铅包电缆。,（井下禁用铅包电缆）无铠装电缆、铠装电缆。,（,2,）电缆型号含义：,（,3,）结构：,（,4,）适用场所。,1,（,1,）分类：铅护套、铝护套。铜线芯、铝线芯。油浸纸绝缘、干绝缘、不滴流。,3,（,3,）型号含义：,Z-,纸绝缘无,P,或,D,为油浸纸绝缘。,L-,铝，非,L,为铜。,2,（,2,）注意：井下禁用铅包电缆。无铠装电缆、铠装电缆。在有火灾爆炸危险的场所严禁用铝芯电缆和铅包电缆。,纸绝缘电缆：,1,（,1,）普通橡套胶电缆：结构、芯数、适用场所。,3,（,3,）屏蔽橡套电缆：结构、性能、适用场所。,2,（,2,）阻燃橡套电缆：结构、芯数、适用场所。,橡胶绝缘电缆：,说明：,各屏蔽层都是接地的。屏蔽橡套电缆特别适用于具有爆炸危险的场所和移动频繁的电气设备供电。,（,2,）型号：,ZR,为阻燃型；,GZR,为隔氧层型阻燃；,DL,为低烟,卤型；,DW,或,WL,为低烟无卤型；,NH,为耐火；,M,为煤矿用阻燃；,V,为聚氯乙烯；,Y,为聚乙烯；,YJ,为交联聚乙烯。,（,1,）种类：交联聚乙烯绝缘聚氯乙烯护套电缆和聚氯乙烯,绝缘聚氯乙烯护套电缆两种。,塑料绝缘电缆：,2-17,煤矿常用低压屏蔽电缆的结构,1,、选择导线截面的条件,2,、按长时允许电流选择导线截面,3,、按允许电压损失选择导线截面,5,、按机械强度选择导线截面,第二节、架空线路和电缆线路选择方法,7,、按启动条件校验导线截面,6,、按短路时的热稳定条件选择导线截面,4,、按经济电流密度选择导线截面,2,2,）各种导线截面的选择条件,（,1,）高压架空线路,不必考虑短路时的热稳定性。,（,2,）高压电缆,不考虑机械强度。,必须考虑短路时的热稳定性。,1,）选择导线截面的一般原则,（,1,）按长时允许电流选择。,（,2,）按允许电压损失选择。,（,3,）按经济电流密度选择。,（,4,）按机械强度选择。,（,5,）按短路时的热稳定性,的条件选择。,1,（,3,）低压导线和电缆,对裸导线不校验短路时的热稳定性。但对于干线电缆，不必校验其机械强度。,在选择各种导线的截面时，应在其诸多的选择条件中，确定一个有可能选择出最大截面的条件。首先选其截面，按其条件校验，避免返工。,3,1,、选择导线截面的条件,2,、按长时允许电流选择导线截面,K,so,I,p,I,ca,导线的长时允许电流不应小于流过导线的最大长时工作电流。即：,式中：,K,so,温度校正系数，查表或按下式计算,I,p,标准环境温度（一般为,25,）,I,ca,导线的最大长时工作电流,向单台或两台电动机供电的导线，其最大长时工作电流可取电动机的额定电流。向三台及以上电动机供电的干线，其最大长时工作电流可按下式计算：,1）,电,压,损,失,的,计,（,1,）线路的电压损失计算,线路负荷电压损失的计算 相电压损失：,三相对称线路线电压损失：,Uw=,忽略电抗时：,分布负荷电压损失的计算,Uw,=U1+U2+U3,导线截面型号相同,3,、按允许电压损失选择导线截面,（,2,）变压器电压损失的计算,公式：,2）,按,允,许,电,压,损,失,选,导,线,截,（,1,）允许电压损失的确定,公式：,Up=U20T-Up.min,Up.min,查表 简化,Up=U2N.T-Upmin,要求,UpU,（,2,）按允许电压损失选择导线截面,公式：线路电阻上的电压损失：,导线最小截面：,忽略线路电抗时按允许电压损失选择出截面后不必再校验。,4,、按经济电流密度选择导线截面,o,Ac,A,3,1,2,图,2-18,年运行费用与导线截面的关系,1-,年折旧费与维护费,2-,年电能损耗费；,3-,年运行费用,年运行费用,1,）经济截面：公式,P171-7-20,2,）经济电流密度：,I,ed,单位：,A/mm2,3,）年最大负荷利用小时数：公式：,表,2-1,经济电流密度,A/mm,2,导体材料,年最大负荷利用小时数,/h,10003000,30005000,5000,以上,裸铜导体和母线,3.0,2.25,1.75,裸铝导体和母线,1.65,1.15,0.90,裸钢导体和母线,0.45,0.4,0.35,铜芯电缆,2.5,2.25,2.0,铝芯电缆,1.92,1.73,1.54,5,、按机械强度选择导线截面,用电设备名称,最小截面,用电设备名称,最小截面,采煤机组,可弯输送机,一般输送机,回柱绞车,装岩机,35-50,16-35,10-25,16-25,16-25,调度绞车,局部通风机,煤电钻,照明设备,4-6,4-6,4-6,2.5-4,表,2-3,橡套电缆满足机械强度的最小截面,mm2,负荷类型,室内照明及生活用电,单班制企业,两班制企业,三班制企业,T,2000-3000,1500-2200,3000-4500,6000-7000,表,2-2,各类用户的年最大负荷利用小时数,h,6,、按短路时的热稳定条件选择导线截面,为了保证短路时导线的温度不超过导体材料的短时允许温度，导线截面应按下式进行短路热稳定条件的校验。,按热稳定套间校验导线截面时，应按导线首端最大三相短路电流来校验，所选导线截面应不小于导线的最小热稳定截面。,2,2,）启动时电压损失计算,（,1,）支线电缆的电压损失：公式：,电机实际启动电流：公式：,（,2,）干线电缆电压损失：,（,3,）变压器的电压损失,公式：,P175 7-29,1,）电动机的最小启动电压,1,3,）按启动条件校验电缆截面,公式：,U2N.T-UstUst.min,校验导线截面不合格，应采取措施,。,3,7,、按启动条件校验导线截面,（,1,）满足电动机的最小启动转矩,公式：,当无最小启动转距数据时，可取,75,U,N,（,2,）满足吸力线圈有足够的吸持电压公式：,7-23,、,24,。,电动机最小启动电压,:,Ustmin,=0.75UN-Ublst,小结,1,、输电线路的作用、分类。,2,、输电线路的结构、敷设。,3,、电缆的结构、分类、型号意义、适用场所。,4,、电缆敷设的要求、注意事项和敷设方式,。,思考题,1,、电压损失的计算方法？,2,、架空线路和电缆线路选择方法？,任务二 安装、维护和检修输电线路,任务描述,选择不同的输电线路，有不同的敷设原则，安装时，应根据架空线路或是,电缆线路选择合适的敷设路径和敷设方式，并要选择合适的辅件。线路检修,应按照电业检修规程和煤矿安全规程的要求进行。,任务分析,输电线路的安装是供电岗位i的一项重要工作，同时输电线路在使用过程中，,不可避免地受到风吹、日晒、雨淋和机械撞击等外界因素的影响，以及过,电流、过电压等内部因素的影响，造成绝缘老化线路损坏，因此输电线路,的维护和检修是供电岗位需要经常进行的一项工作。,一、架空线路和电缆线路敷设的要求,二、架空线路和电缆线路的维修方法,知识点：,架空线路和电缆线路,敷设与维修,技能点：,一、架空线路和电缆线路敷设的要求,1,、架空线路的敷设,1,）敷设路径的选择原则：,2,）线路的敷设（图,4-7,）,（,1,）挡距与弧垂,（,2,）导线在电杆上的排列顺序：零线位置、高、低压线同杆架设、排列。,（,3,）导线的线间距离,（,4,）横担的长度与间距,（,5,）电杆高度,导线,档距,电杆,对地最小距离,弧垂,图,4-19,架空线路的档距与垂弧,1,）电缆敷设,的一般要求,2,）电缆的敷设方式,3,）煤矿井下,电缆的敷设,2,、电缆的敷设,（,1,）选择合适的敷设路径；,（,2,）电缆敷设时应注意的问题,（,1,）直接接地敷设（图,4-8,）：,敷设方法、特点、适用情况。（,2,）在电缆沟内敷设,（,3,）架空与沿墙敷设。,煤矿井下电缆的敷设（图,4-9,）,700,B,100+d,50,50,保护板,沙或软土,10KV,及以下电缆,B+200,100,100,图,4-20,电缆直接埋地敷设,100,150,45,5,R,30,145,60,150,30,5,(a),(b),(c),图,4-21,电缆在矿井井下敷设,(a),电缆吊钩；,(b),沿柱子悬挂；,(c),用夹子、卡箍夹持,布线方式,导线截面,/mm,2,固定点间最大允许距离,/mm,导线间最小允许距离,/mm,瓷（塑料）夹布线,12.5,410,600,800,鼓形绝缘子布线,14,610,1625,1500,2000,3000,70,70,100,针式绝缘子布线,12.5,410,1625,3570,95120,2000,2500,3000,6000,6000,70,70,100,150,150,表,2-3,各类绝缘子布线时的线间和固定点间的距离,(2),杆面上的混凝土被侵蚀剥落时,须将酥松部分凿去，先用清水洗净，然后用高一级的混凝土补强；如钢筋外露，应先彻底除锈，用,1,：,2,水泥沙浆涂,1,2mm,后，再浇灌混凝土。,(1),杆面有裂纹时,，应用水泥砂浆填缝，并将表面涂平。在靠近地面处出现裂缝时，除用水泥砂浆填缝外，并在地面上下,1,5m,段内涂沥青。,钢筋混凝土,电杆,1,、钢筋混凝土电杆,二、架空线路和电缆线路的维修方法,(1),金属杆件的零件因锈蚀或其它原因降低了机械强度，而需要加强时，应用镶接板补强，如不能焊接时，可用螺钉连接。,(2),焊接缝上的裂,口,，特别是在主要构件上，应尽先使用气焊或电焊焊好，如焊接有困难时，则应立即用螺钉连接，加镶接板补强。,(3),弯曲或变形的杆件或部件，应予以校正或更换。,(4),焊补处的镶接板及其它未镀锌的杆件或部件应涂刷油漆。,2,、金属杆件,(5),金属杆塔部件涂刷油漆的周期，要根据表层的状况来决定，一般每五年一次。在决定涂刷油漆的期限内，应定期进行局部涂漆，以延长铁塔或整个部件涂漆的期限。这时必须特别注意结构的主要连接点及水平放置的杆件或部件。,(6),铁塔的金属底脚，根据其保护层的情况，刷以煤焦油或石油沥青。,(1),如导线的断,股在运行允许范围以内时，可在破损或断裂处用补修管或用与该导线相同的金属,绑扎的方法修理。,(2),导线或避雷线因断股减小的截面，超过允许运行范围时，均应剪断破损部分，用连接器接上。,(4),调整悬垂绝缘子串的位置时，必须松开线夹。,(3),根据弧垂的变动需要拉紧或移动导线,(,或避雷线,),时，应以整个耐张段为单位进行。,3,、导线及避雷线,(1),铁塔及钢筋混凝土电杆，由于基础下沉发生倾斜时，必须将基础校正，必要时应重新浇混凝土基础。,(2),混凝土基础表面有裂纹时，应用水泥砂浆涂抹，使其表面硬化，紧密光滑不透水。,(3),底脚螺钉松动时，应凿开周围水泥重新浇灌。如螺帽松动，应充分拧紧。,(4),混凝土基础因腐蚀、受冻或浇灌不良发生酥松现象时，必须重新浇灌。,(5),金属部件应再涂沥青漆防锈，涂漆前应先涂红丹粉。,4,、混凝土基础,2,1,(3),线路路线上的巡线便桥、路旁保护杆及简便的防水设施，应经常进行修整。,3,5,、线路路径,1,）市区内架空线路下的行道树，应按照供电局,(,所,),与当地有关单位协议的行道树修剪办法执行。,制定维护修剪标准时，应以保证安全供电及兼顾城市的绿化规划为原则,。,(2),市区外线路防护地带内的树木，除按,电力线路防护规程,进行砍伐外，并应注意,A,、伐木时必须尽量靠近地面砍伐，并应剥去树桩上的树皮。,B,砍伐下来的树干和树枝应撤走或堆放在防护区域以外,一,导线及杆塔上有外物时，应尽快清除。,二,应依照,架空送电线路设计技术规程,的规定，整理恢复杆塔上各项标志和警告牌,三,所有在线路上检修的工程，均应做好记录；检修工作应进行验收。,6,、其它,处理电缆故障的注意事项,分类,电缆线路维护与检修,1,、正确判断及时处理,当电缆发生故障后，首先应根据事故的现象和状态，正确判断事故的类别，并立即处理。对不能立即处理的故障，应立即向主管部门和矿调度室汇报，迅速组织有关人员赶赴现场处理。,必须注意的事项,分类,电缆线路维护与检修,(,1),当用普通型携带式电气测量仪表来测量电缆故障时，必须由瓦斯检查员测量使用地点的瓦斯含量，只有瓦斯浓度在,1,以下时方可进行测量。,(2),电缆因故障引起火灾时，应立即将电缆两侧的电源切断，用砂子、灭火炸弹、干粉灭火器等灭火器材灭火，并向矿调度室汇报。,必须注意的事项,分类,电缆线路维护与检修,(3),不准用试送电的方法来判断电缆故障的性质和故障所在区段。在万不得已的情况下使用时，只有在瓦斯检查员查明故障电缆所在地的瓦斯浓度在,1,以下并做好充分的灭火准备后方可进行。对有煤,(,岩,),与瓦斯突出的矿井和瓦斯喷出的巷道区域内的电缆故障，严禁用试送电方法来判断电缆的故障点。,必须注意的事项,分类,电缆线路维护与检修,(4),用电缆故障测试仪、万用表结合人工弯曲敲打电缆等方法来寻找电缆的故障点时，必须在故障电缆的电源切断，并与其它电网完全隔离后方可进行。,(5),井下,6kv,电缆线路发生系统接地时，如果遇有接地保护失灵，而故障暂不能排除时，接地时间最长不得超过,2h,，并应提出相应的安全措施，否则应强行停电处理，以防事故扩大。,寻找电缆故障点方法,一,维修人员直接判断和寻找故障点,二,用万用表寻找橡套电缆故障点,三,寻找电缆故障点的初测方法,1,架空线路和电缆线路敷设的要求。,2,架空线路和电缆线路的维修方法。,3,架空线路的维护与检修和电缆线路维护与检修。,4,工作过程中遇到特殊问题的处理方法。,小结,思考题,1,、,架空线路和电缆线路敷设的要求？,2,、架空线路和电缆线路的维修方法？,3,、架空线路的维护与检修和电缆线路维护与检修？,
