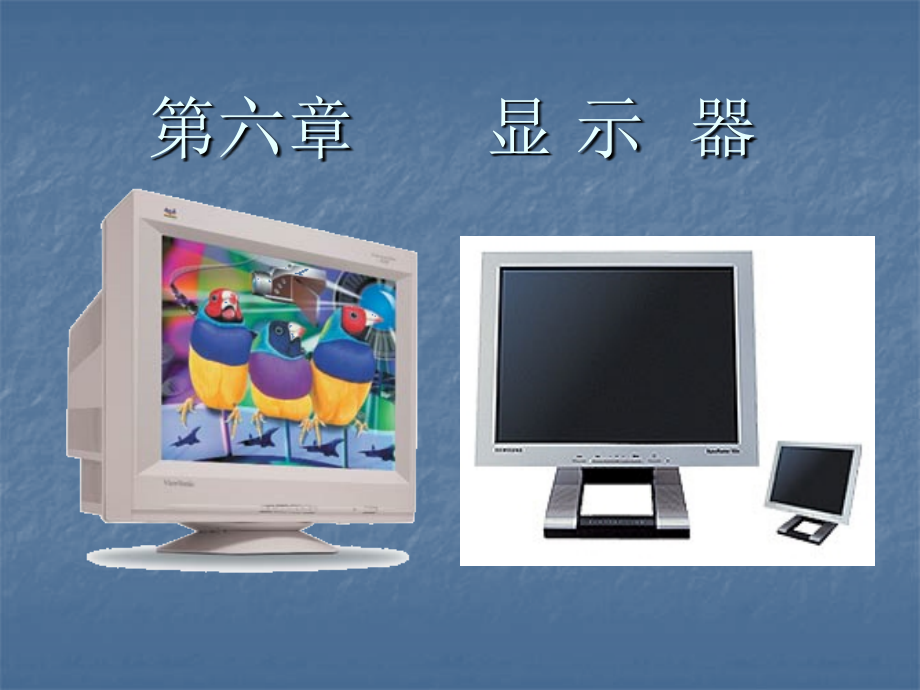

第六章显 示器.ppt

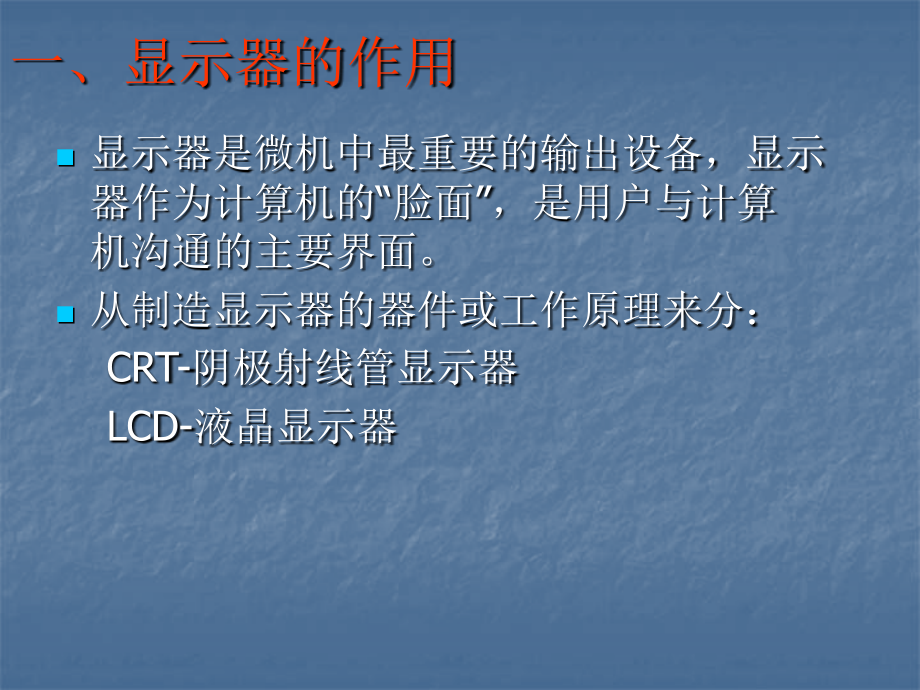

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第六章 显 示 器,一、显示器的作用,显示器是微机中最重要的输出设备，显示器作为计算机的“脸面”，是用户与计算机沟通的主要界面。,从制造显示器的器件或工作原理来分：,CRT-,阴极射线管显示器,LCD-,液晶显示器,CRT,显示器,亮度高、色彩鲜艳、色彩饱和度高、响应速度快、价格低廉；体积大、重量重、功耗高、辐射大、闪烁强,LCD,显示器,图象清晰度高、体积小、重量轻、功耗小、无辐射、无闪烁；亮度较低、色彩鲜艳和饱和度较差、响应速度慢、有一定的视角限制、价格较高,二、,CRT,显示器,它是在真空显像管中，由电子枪发出射线，以一定的规则去轰击显示屏上的荧光粉使之呈现出彩色的亮点，这些彩色的亮点最后组成所能看到的亮丽画面。,1,、,CRT,显示器的分类：,按大小分类：,14in,，,17in,，,19in,，,21in,。,按调控方式分类：模拟调控方式、数字调控和,OSD,调控方式,按显像的种类分类,:,球面管、平面直角管、柱面管、纯平管成视觉平面管。,按用途分类：实用型、绘图型、专业型和多媒体型。,三、,CRT,显示器的基本工作原理,CRT,主要是由电子枪、偏转线圈、荫栅、荧光粉层和玻璃外壳五个部分组成。,CRT,显示器的显示原理是,：显像管内部的电子枪通电，发出电子束，经强度控制、聚焦和加速后变成细小的电子流，由偏转线圈控制电子的方向，穿过荫罩的小孔或荫栅并经荫罩或荫栅调正，然后高速轰击到荧光屏上的荧光粉，荧光粉被激活，就可以发出光来。,R,、,G,、,B,、三色荧光点被按不同强度的电子流，就会产生各种色彩。,为了提高电子束瞄准的精确，避免将电子束打到邻近的磷光,涂层，产生不正确的颜色，或是产生轻微的重像，目前主流,的纯平显像管可以被分为,荫罩式,和,荫栅式,显像管两种。,荫罩式显像管,荫罩是一块刻有成千上万个孔的薄钢板。荫罩孔的作用在于,保证三个电子束共用穿过同一具荫罩孔，以激发荧光粉，使,之发出红、绿、蓝三色光。目前荫罩式纯平显像管所用的荫,罩主要是,孔状荫罩,和,沟槽状荫罩,。,四、,CRT,显示器显像管的类型,荫栅式显像管,荫栅式显像管的技术特点就是将荧光粉安排成跨越整个显示器屏幕的竖条状，将荫罩改为条状荫栅，这些条状荫栅由固定在一个拉力极大的铁框中的互相平行的铁线阵列组成。这样的设计使垂直方向上没有任何东西阻挡电子通过，从而让,电子透过率达到,95%,以上,，远远超过了荫罩结构的显像管，亮度和色彩饱和度更好。由于吸收电子少，长时间使用荫栅也不会由于受电子束冲击产生热量引起膨胀或变形，避免了颜色突变和色彩降低的情况。,四、,CRT,显示器显像管的类型,这两种技术都有其利弊得失。一般来说，荫罩,CRT,所产生的图像较锐利，而荫栅,CRT,的色彩则较鲜艳。荫罩,CRT,的亮度比较暗一点，而荫栅,CRT,则在屏幕的,1/3,和,2/3,处有两条水平的阻尼线阴影横过，阻尼线阴影对用户的使用一般不会造成什么影响。另外，由于制造艺要求比较高，它的成本要比荫罩式纯平显像管高一些。,如果希望显示亮一些、色彩鲜艳，适合购买荫栅的,CRT,。如果需处理大量的文字，应当选购荫罩的,CRT,。但是就目前来看，荫栅式显像管，特别是,FD Trinitron,显像管，无疑是中高端的最佳选择之一。,四、,CRT,显示器显像管的类型,四、,CRT,显示器的技术指标,1,、显像管,显示器之让的大的差别在于显示器所采用的显像管的差别，在相同的可事面积下，显像管的品质是决定显像管性能是不是优越并键的因素，,CRT,显示器按瞥幕出来，可以分为球面管、平面直角管、柱面管、完全平面管和视觉平面管。,球面管,它的缺点明显,在水平和垂直主向上都是弯曲的,边角现象严重,随着观察角都的变化,象会发生倾泄,此外这种容易起光线的反射,这样会减低对比度,对人眼的刺激较大。,平面直角管,这种显像管生于,1994,年,由于采用了扩张技术,便传统的球面管在水平和垂直方向向外扩张,因此曲率相对于球面显像管较小,从而减小了球面屏幕特别是四角的真和反光现象,配合屏幕涂层等新技术的采用,显示器的质量有较大提高,15IN 17IN,显像管多为平面直角型。,柱面管,柱面显像管的特点是从水平方向看呈曲线状,而在垂直方向则为平面,.,柱面管采用荫栅式技术,透光性好,因此高度高,色彩鲜明,适合对色彩表现要求高的场合,纯平显像管,这种显像管在水平和垂直方向上均实现了真正的平面,失真反光都被减少到了最低限度,因此看起来更加逼真舒服,.,平面显像又分为以,LG,不代表的”物理纯平”派和以三星为代表的”礼觉纯平”派,.,物理纯平宣传的是”真正意义上的纯平”,不只做到了显示了显示屏正屏玻璃外表面是平的,而且它的玻璃内表面,荧光体层以及荫罩板做到好了完全平面,.,视觉纯平认为,只要看显示器的时候觉得它是平的,不外凸也不内凹就是好的,四、,CRT,显示器的技术指标,四、,CRT,显示器的技术指标,2,、显像管的大小与可视尺寸,显像管的尺寸很有讲究，不同尺寸的显像管价格差距很大。当然显像管的尺寸越大，显示的画面实际分辩率就越高。一般,15in,显示器的可视面积在,13.6in,到,14.2in,之间，面,17in,显示器的可视面积在,15.6in,到,16.2in,之间。,四、,CRT,显示器的技术指标,3,、点距,根据,CRT,的制造技术，,CRT,分为点式阴罩型和光栅型。,点距指阴罩型显示器上，两个相邻的相同颜色磷光点之间的对角线距离。,栅距是光栅型显示器屏幕上，两个相邻的相同颜色光栅之间的距离。,点距的单位是毫米。,点距越小，意味着单位显示区域内可以显示更多的像点，显示图像就越清晰细腻。,现在多数彩色显示器的点距为,0.24mm,，,高档显示器的点距只有,0.26mm,或,0.25mm,。柱面管的栅距目前都是,0.25mm,，完全平面显示器为,0.25mm,、,0.24mm,、的甚至更小。当然，点距越小，价格也就越高。,四、,CRT,显示器的技术指标,4,、最大分辨率,最大分辨（广告中称适用分辨率）取决于显示器在水平和垂直方式上最多可以显示点的数目,像素。分辨率以水平显示的像素个数*垂直扫描线数表示，如,1024*768,指每帧图像由水平,1024,个像素，垂直,768,条扫描线组成。分辨率越高，屏幕上能显示的像素个数也就越多，图像也就越细腻，显示的内容也就越多。,5,、最佳分辨率,最佳分辨率（广告中称建议分辨率或推荐分辨率）是大多数显示器设计在,85HZ,下达到的最高工作效率。如果显示器资料中没有提供最佳分辨率，只列出了在不同频率下的多个可用分辨率，一般在,85HZ,时的值就是最佳设置值。,6,、刷新频率：垂直刷新率、水平刷新率,垂直刷新率,显像管的电子束通过垂直扫描和水平扫描完成屏幕的重面，每完成一次垂直扫描就完成一个完整的屏幕刷新。,垂直刷新也称场频、扫描频率，指显示器在某一显示方式下，所能完成的每秒从上到下刷新的次数，单位是,HZ,。,垂直扫描频率越高，图像越稳定，闪烁感越小。显示器使用垂直扫描频率在,6090HZ,之间。一般在,72HZ,以上的刷新率下，闪烁感明显减少。,水平刷新又称行频，它表示显示器从左到右绘制一条水平线所用的时间，以,kHZ,为单位。,四、,CRT,显示器的技术指标,7,、带宽,带宽指每秒钟电子枪扫描过的总像素数，等于“水平分辨率,X,垂直分辨率,X,场频”。带宽以,MHZ,为单位，带宽越大，表明显示控制能力越强，显示效果愈佳。,15in,一般要达到,64MHZ,，,17in,的入门标准为,75MHZ,。,8,、扫描方式,水平扫描有两种方法，,即隔行扫描和 逐行扫描，,隔行是指每隔一行显示一行，到底后再返回显示刚才未显示的行，而逐行是指顺序是显示每一行。在相同的分辨率下，隔行要比逐行抖动的厉害最近又提出了逐行扫描最佳无闪烁的标准是垂直频率为,85HZ,。,四、,CRT,显示器的技术指标,9,、控制方式,显示器的控制方式经历了：模拟调节方式、数控调节方式、,OSD,调节方式。调节越来越方便，功能也越来越强大。,模拟调节方式,早期的显示器都是采用模拟调节方式，模拟调节是在显示器外部设置一排调节按钮，用手调整旋钮进行调节。缺点是功能少，调节方式不能直观地看出量度来，高整的程序只有靠用户的经验和感觉，不准确，而且由于不具备视频模式存储功能需要经常手动高整旋钮，使旋钮易出现操损坏。,四、,CRT,显示器的技术指标,数字调节是在显示器内部加入专用微处理器，操作更精确，能够记忆显示模式，而且其使用的多是微触式按钮，寿命长故障率低，这种调节方式被广泛采用。缺点是不很直观，还要靠用户的经验和感觉来调整。,OSD,是指调节显示器的各种参数时把状态信息在屏幕上显示出来。,OSD,调节方式是数控调节方式的一种。,OSD,可以直接在屏幕中显示功能选项和调节状态，提供了一个人性化的图文菜单，并以百分比的量化形式将调节情况直观地显示在屏幕上，因此操作更为直观，调节精度也更高。现在市场上的主流产品大多采多此调节方式,四、,CRT,显示器的技术指标,10,、显示器的辐射标准,直接影响使用者的身体健康和其他电器。,11,、显示器的涂层,表面蚀刻涂层；,AGAS,涂层；,ARAS,涂层；,超清晰涂层；,超黑矩阵屏幕。,四、,CRT,显示器的技术指标,五、,LCD,显示器,液晶显示器就是利用液晶物理特性和相关技术而造成的显示设备。,1,、,LCD,的分类,LCD,的分类：液晶显示器上液晶板的制造技术主要有两类：无源矩阵,DSTN,（双扫描交错液晶交错液晶显示）和有源矩阵,TFT,（薄膜晶体管显示）。,DSTN,是通过双扫描交错方式来完成显示，一般俗称“伪彩”。,TFT,液晶显示板上的每一个液晶像素点都是由集成在其后的薄膜晶体管来单独驱动，从而可以高速度、高亮度、高对比度显示信息,TFT,俗称“真彩”。,2,、,LCD,的基本原理：,液晶显示器有几层构造，它们依次是：垂直线性偏光器、玻璃薄片、透明,X,电极、校准层、液态晶体流、校准层、透明,Y,电极、玻璃薄片及水平线性偏光器。,在彩色,LCD,面板中，每一个像素都由三个液晶单元格构成，其中每一个单元格前面都分别有红色、绿色或蓝色的过滤镜。这样，控制红、绿、蓝三原色点的电压，让不同浓度的三色混合，通过不同单元格的光线就可以在屏幕上显示出不同的颜色,五、,LCD,显示器,3,、,LCD,显示器的技术指标和参数,点距和可视面积,点距和可视面积：以,15,英寸液晶显示器为例，,15,英寸液晶显示器的可视面积一般为,304.1mmX 228.1mm,，而,15,英寸液晶显示器的最大分辨率为,1024*768,，就是说该液晶显示板在水平方向上有,1024,个像素，垂直方向有,768,个像素，可心计算出此液晶显示器的点距是,304.1/1024,或者,228.1/768=0.297,。,分辨率,分辨率是指屏幕上每行有多少像素点、每列有多少像素点，一般用矩阵行列式来表示。,LCD,的最大分辨率就是最佳分辨率。一般,14in,、,15in,的,LCD,液晶显示器最佳分辨率为,1024X768pixel,17in,的最佳分辨率则是,1280X1024pixel,五、,LCD,显示器,亮度和对比度,亮度以每平方米烛光为测量单位,(cd/m,2,),。,亮度是否均匀才是关键。,LCD,液晶显示器在背光灯的数量上比笔记本电脑的显示器要多一些，所以看起来明显亮一些。,对比度则是最大亮度和最小亮度的对比值,，对比度是直接体现该液晶显示器能否体现丰富色阶的参数。对比度愈高，图像愈清晰。,响应时间,响应时间指的是,LCD,显示器对于输入信号的反应速度，也就是液晶由暗转亮或者是由亮转暗的反应时间。一般分为两个部分：,上升时间和下降时间,。用于游戏或者视频播放，画面对比强烈而且快速比切换，那么响应时间至少应该达到,40,毫秒，否则就可能出现明显的拖影现象。,五、,LCD,显示器,可视角度,液晶显示器属于背光型显示器件，其发出的光由液晶模块背后的背光灯提供，这必然导致液晶显示器只有一个最佳的欣赏角度,正视,。,最大显示色彩数,256,色、增强,16,位、增强,32,位,刷新频率,LCD,刷新频率是指每一像素为该频率所刷新的时间。,坏点,屏幕坏点最常见的就是白点或者黑点，还有“彩点”。一般规定不大于,5,点，为正常情况。,输入接口,大多数,LCD,均提供模拟式接口，有少数,LCD,采用数字式接口。,五、,LCD,显示器,菲利浦（,PHILIPS,）,菲利浦（,PHILIPS,）,CRT,显示器,六、常见显示器介绍,菲利浦（,PHILIPS,）,菲利浦（,PHILIPS,）,CRT,显示器,菲利浦（,PHILIPS,）,菲利浦（,PHILIPS,）,LCD,显示器,菲利浦（,PHILIPS,）,菲利浦（,PHILIPS,）,LCD,显示器,中强（,CTX,）,中强（,CTX,）,CRT,显示器,中强（,CTX,）,中强（,CTX,）,CRT,显示器,中强（,CTX,）,中强（,CTX,）,LCD,显示器,中强（,CTX,）,中强（,CTX,）,LCD,显示器,三星（,SAMSUNG,）,三星（,SAMSUNG,）,CRT,显示器,三星（,SAMSUNG,）,三星（,SAMSUNG,）,CRT,显示器,三星（,SAMSUNG,）,三星（,SAMSUNG,）,LCD,显示器,三星（,SAMSUNG,）,三星（,SAMSUNG,）,LCD,显示器,优派（,VIEWSONIC,）,优派（,VIEWSONIC,）,CRT,显示器,优派（,VIEWSONIC,）,优派（,VIEWSONIC,）,CRT,显示器,优派（,VIEWSONIC,）,优派（,VIEWSONIC,）,LCD,显示器,优派（,VIEWSONIC,）,优派（,VIEWSONIC,）,LCD,显示器,梦想家（,IMAGIC,）,梦想家（,IMAGIC,）,CRT,显示器,梦想家（,IMAGIC,）,梦想家（,IMAGIC,）,CRT,显示器,梦想家（,IMAGIC,）,梦想家（,IMAGIC,）,LCD,显示器,梦想家（,IMAGIC,）,梦想家（,IMAGIC,）,LCD,显示器,索尼（,SONY,）,索尼（,SONY,）,CRT,显示器,索尼（,SONY,）,索尼（,SONY,）,CRT,显示器,索尼（,SONY,）,索尼（,SONY,）,LCD,显示器,索尼（,SONY,）,索尼（,SONY,）,LCD,显示器,六、显示器的安装和设置,七、显示器故障,显示器故障,显示器的亮度、对比度、水平位置、垂直位置、颜色、图形显示不正常,调节相应的旋钮或菜单项解决,显示字迹模糊不清,聚焦失调，打开显示器外壳，调节高压包上的聚焦电位器即可,显示器故障,屏幕上有色斑,显示器被磁化，此类现象一般是由于与有磁性的物体过近所致，磁化后还可能会引起显示画面偏转的现象。可以利用显示器提供的消磁功能进行消磁,显示器偏色,显示卡和显示器连接线或连接头有故障，或显示器内部故障,八、作业,1,、掌握,CRT,的工作原理；,2,、掌握,CRT,的主要技术参数；,3,、掌握,LCD,的工作原理；,4,、掌握,LCD,的主要技术参数；,5,、显示器简单故障的排除方法。,
