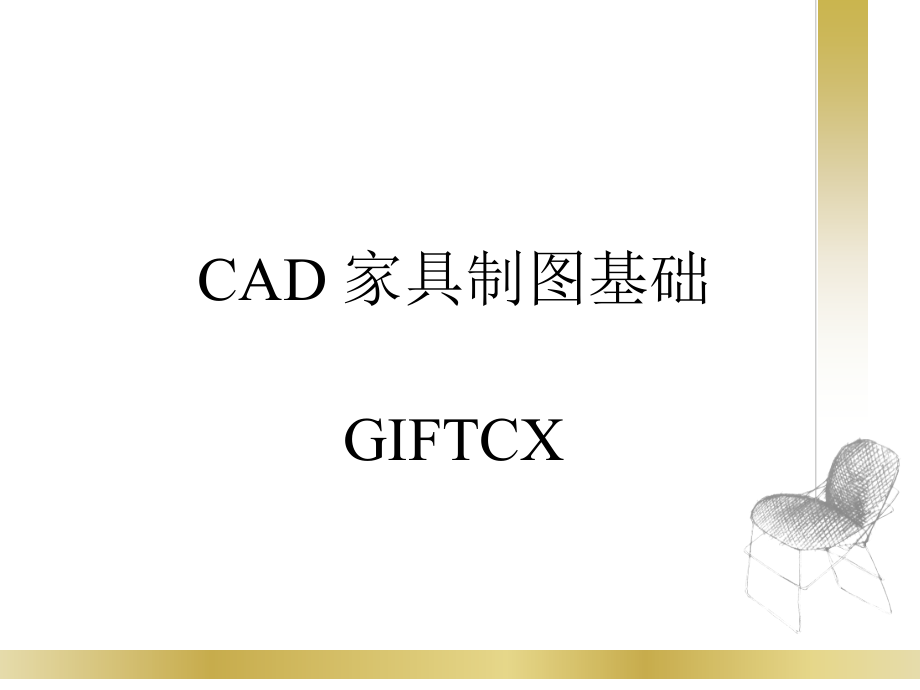

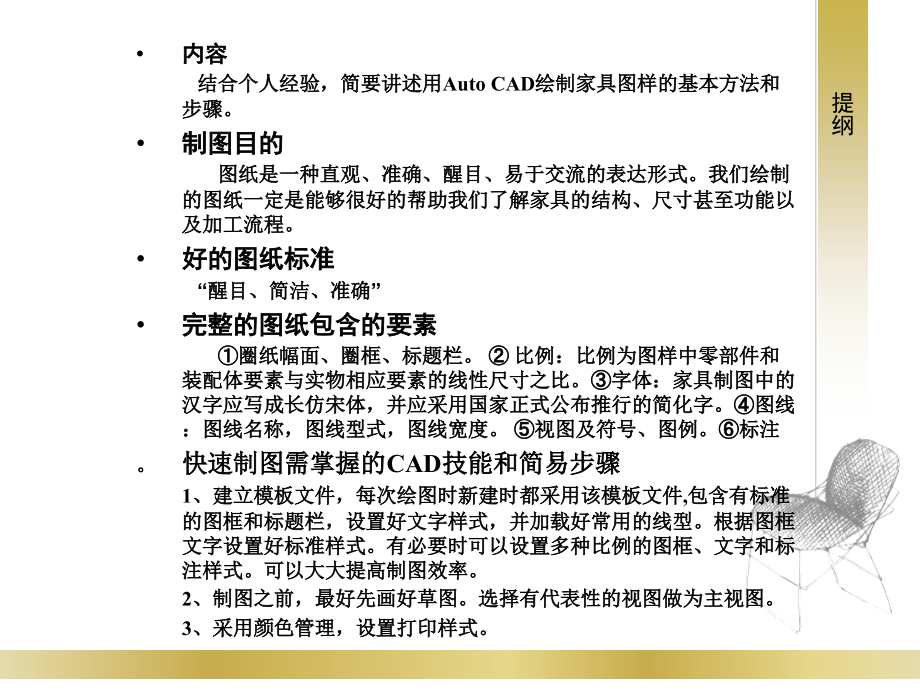

,CAD,家具制图基础,GIFTCX,提纲,内容,结合个人经验，简要讲述用,Auto CAD,绘制家具图样的基本方法和步骤。,制图目的,图纸是一种直观、准确、醒目、易于交流的表达形式。我们绘制的图纸一定是能够很好的帮助我们了解家具的结构、尺寸甚至功能以及加工流程。,好的图纸标准,“,醒目、简洁、准确,”,完整的图纸包含的要素,圈纸幅面、圈框、标题栏。比例：比例为图样中零部件和装配体要素与实物相应要素的线性尺寸之比。字体：家具制图中的汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。图线：图线名称，图线型式，图线宽度。视图及符号、图例。标注,。,快速制图需掌握的,CAD,技能和简易步骤,1,、建立模板文件，每次绘图时新建时都采用该模板文件,包含有标准的图框和标题栏，设置好文字样式，并加载好常用的线型。根据图框文字设置好标准样式。有必要时可以设置多种比例的图框、文字和标注样式。可以大大提高制图效率。,2,、制图之前，最好先画好草图。选择有代表性的视图做为主视图。,3,、采用颜色管理，设置打印样式。,建议大家制备两组模板文件：,模板,1,（参考建筑房屋制图标准,),，主要用它绘制厂房平面图等。,一般步骤为,:1,、先新建一个,CAD,文件，,根据图纸内容 依次设定线型，如：门、墙体、地面、柱子等，每一项设定一层。并针对设定层信息，如层名称，线型线宽、颜色等。务必要增加一层标注层；,2,、依次设定文字样式、标注等；将文件保存为,autocad,图形样板文件，（后缀为,.DWT,）,3,、绘图时，新建一文件，样板即选择已设定好的样板，先画轴线，再画墙，然后是门窗和设备等，最后标注。,4,、打印时，不用选择打印样式，即打印样式,模板,2(,参考家具制图），主要用它绘制家具和厨柜以及设备配件等。,同样，先新建一个,CAD,文件,根据内容加载线型，一般有中心线、虚线、双点划线等，一般归纳为三个颜色，如、红、黑、白。再依次设定文字样式，标注。将文件保存为,autocad,图形样板文件，（后缀为,.DWT,）绘图时需选择最能代表产品结构的视图作为主视图，先画中心线，再画轮廓线。最后标注。打印时，选择打印样式，,依次设置好后，选择该打印样式即可，这是软件技能方面，下面我重点讲讲,家具制图的标准要求：,1.1.2,工具条的布置,AutoCAD,的工具条也是按不同功能分类组合的，需要调用某一工具条时，选择,“,视图,”,“,工具栏,”,命令，出现如图,1-2,所示工具栏设置对话框。选择工具条名称前的复选框，然后单击,“,关闭,”,按钮，则选中的工具条将全部出现在屏幕上。工具条可根据需要拖至屏幕的任何位置。,1.2.1,绘图单位设置,选择“格式”“单位,”,命令，系统将弹出如图,1-3,所示的对话框。用户可根据需要分别在“长度”和“角度”两个组合框内设定绘图的长度单位及其精度、角度单位及其精度。,1.2.2,绘图界限设置,选择,“,格式,”,“,图形界限,”,命令，,AutoCAD,在命令提示窗口要求用户给定绘图左下角和右上角的坐标，用来设定图形限定范围（网点显示范围）的极限尺寸。,1.2.3,图层设置与管理,利用图层来管理图形是,AutoCAD,的一大特色。可以将图层理解为透明纸，图形的不同部分画在不同的透明纸上，最终将这些透明纸叠加在一起组成一张完整的图形。,创建新图时，缺省状态下只有一个名称为,0,的图层。该图层不能删除或更名，它含有与图形块有关的一些特殊变量。,图层包括名称、颜色、线型和线宽等基本项目，以及打开或关闭、冻结或解冻、锁定或解锁、打印样式和打印等管理工具。,使用,AutoCAD,图层来绘制和管理图形，可以实现以下功能。,（,1,）使图形清晰。,（,2,）便于绘图输出。,（,3,）便于编辑修改。,（,4,）节省存图空间。,通过,“,图层特性管理器,”,对话框可以从屏幕上直接设置与改变图层的状态和特性。,（,1,）新建图层。,（,2,）设定图层为当前层。,（,3,）删除图层。,（,4,）修改图层颜色。,（,5,）修改图层的线型。,（,6,）修改图层的线宽。,（,7,）修改图层的状态。,1.3,创建新图形和打开旧图形,圈纸幅面、圈框、标题栏,1.1,所有图纸幅面见下表,1,1.2,图框格式见图,1,。图框线用粗实线绘制,。,3.3,必要时允许将图纸一边加长，加长量为原长的,1/8,倍数。特别需要可加长,两边，加长量分别为原长的,1/8,倍数。见图,2,。,图,2,3.4,标题栏可用两种格式，见图,3,和图,4,。,3.5,标题栏位置在图框线右下角，见图,1,。标题栏外框线用粗实线，中间分,格用细实线。,4,比例,4.1,比例为图样中零部件和装配体要素与实物相应要素的线性尺寸之比。,4.2,家具图样所用比例见表,2,4.3,每张图样上基本视图的比例必须在标题栏中比例一项注明。,4.4,各局部详图必须单独标注比例，比例写在局部详图标志圆的,右边，水平细实线上方。见图,5,4.5,绘制各个视图应采用相同的比例，当某个视图需要采用不同比例时，必须另行标注,(,图,16B-B,，图,18b),。,4.6,当两条平行线之间距小于,0.7m m,时，可不按比例而略加夸大画出。,4.7,视图相同仅尺寸不同的零部件图或部件图不注比例。见图,40,。,5,字体,5.1,图样中书写的字体都必须做到,:,字体端正，笔划清楚，排列整齐，间隔均匀,5.2,字体的号数，即字体的高度,(,单位为毫米,),分为,20,14,10,7,5,3.5,2.5,七种。字体宽度约等于字体高度的三分之二。,5.3,汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。字高最小用,3.5mm,。,5.4,斜体字字头向右倾斜，与水平线约呈,750,角。,5.5,字体示例,5.5.1,汉字,长仿宋体示例,5.5.-2,字母与数字示例,6,图线,6.1,各种图线的名称、型式和宽度见表,3,。,6.2,图线的宽度系列为,0.18,0.25,0.35,0.5,0.7,1,1.4,2mm,。,注,:,需 要 缩微的图纸，不宜采用,0.18,线宽。,6.3,图线的一般应用见表,4,。,7,剖面符号及圈例,7.1,当家具或零、部件画成剖视及剖面图时，假想被剖切的部分一般应画出,剖面符号，以表示已被剖切部分和零件材料的类别。剖面符号用线,(,剖,面 线,),均为细实线。剖面符号见表,5,。,7.2,木材中方材横剖的剖面符号以相交两直线为主。板材不得用相交两直线。在基本视图中木材纵剖时若影响图面清晰，允许省略剖面符号。,7.3,胶合板层数用文字注明，在视图中很薄时可不画剖面符号。剖面符号细实线方向均与主要轮廓线呈,30,。,7.4,基本视图中，覆面刨花板、细木工板、空芯板等的夜面部分，与轮廓线合并，不需单独表示。,7.5,金属剖面符号为与主要轮廓线呈,450,倾斜的细实线。在视图中当金属厚度等于或小于,2mm,时，则剖面涂黑。,7.6,部分材料如玻璃、镜子等在视图中也可画出图例以表示其材料。画法见表,6,。对表面木材纹理有特殊要求时也可在视图中画出。,8,视圈基本画法,8.1,家具或其零、部件向投影面投影所得的图形为视图。蓦本投影面为正六面,体的六个面，向基本投影面投影所得的视图为基本视图。其中主视图、左,视图和俯视图为最常用，见图,9,。其余三个为右视图、仰视图和后视图，见,图,10,。,8.2,各基本视图按规定位置布置，不必标注视图名称。必要时视图位置有变动,或不在同一张图纸上的情况下，除主视图外都必须标注视图名称。,8.3,当家具某部分向不平行于基本投影面所得的视图称斜视图，如图,11a,斜视,图必须在其上方标出视图名称,(,图,11a,中“,A,向”，,),。在相应的视图附近用箭,头指明投影方向，并注上同样的字母,(,图,11),8.4,斜视图一般按投影关系配置。见图,lla,。如有必要，在不引起误解情况下允,许将图形旋转呈水平位置，但图名要加上旋转两字。如图,11,板,b,中,A,向旋转。,8.5,家具某部分向基本投影面投影所得的视图称局部视图。局部视图一般用双,折线或波浪线断开。图形上方应标出名称如“,n,向”，在相应的视图附近用,箭头指明投影方向。见图,12,8.6,绕对称中心均匀分布的结构部分，在另一视图上可画成对称图形。见图,13.,9,剖视,9.1,剖视图,假 想 用 剖切面剖开家具或其零、部件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形,(,图,14A-A),。,9.2,剖切面,一般 用 平 面剖切家具或其零、部件，必要时也可用柱面作为剖切面。,采用柱面剖切时，剖视图,(,或剖面图,),应按展开画法绘制，见图,23,9.2.1,单一剖切面,用一 个 剖 切面剖开家具或其零、部件。见图,14,图,17,9.2.2,两个相交的剖切平面,(,交线垂直于某一基本投影面,),用 两个 相 交的剖切平面,(,交线垂直于某一基本投影面,),剖开家具或其,零、部件的方法称为旋转剖,(,图,15A-A).,9.3.3,几个平行的剖切平面,用几个平行的剖切平面剖开家具或其零、部件的方法称为阶梯剖,(,图,16A-A),。,9.3,全剖视图,用剖 切 面 完全地剖开家具或其零、部件所得的剖视图,(,图,6A-A,，图,14A-A,，图,16A-A),9.4,半剖视图,当家 具 或 其零、部件具有对称平面时，在垂直于对称平面的投影面上的投影，可以以对称中心线为界，一半画成剖视，另一半画成视图，如图,17,中的主视图。当家具或其零、部件接近于对称，不会引起误解时，也可以画成半剖视图,(,图,6,主视图,),。,9.5,局部剖视图,用 剖 切 面局部地剖开家具或其零、部件所得的剖视图,(,图,6),。,局部剖视图用波浪线与视图隔开。局部剖视还可取图,16,中画在视由外的,形式,(,图,16B,一,B),。,9.6,剖切符号用线宽,1.52,吞断开的长度约,6smm,的粗实线绘制，尽可能不,与轮廓线相交。在剖切符号两端作一与之垂直的粗短线，长度约,4,一,6mm.,以表示投影方向,(,图,15,、图,16),。,9.7,剖切位置与剖视图的标注,9.7.1,在剖视图上方应标出图名，如，,A,一,A”,。在相应的视图上用剖切符号表,示剖切位置，并注上同样的字母,(,图,14),。,9.7.2,当剖切平面的位置处于对称平面或清楚明确，不致引起误解时，允许省,略剖切符号。如图,6,中的主视图、图,17,。,9.7.3,当基本视图画成剖视图时，其图形处于规定位置，中间又无其他图形隔,开，允许不画投影方向。如图,15A,一,A,，,B,一,B,，图,16A,一,A,。,9.7.4,当单一剖切平面的剖切位置明显时，局部剖视图的标注可省略,(,图,6),。,10,剖面,10.1,假想用剖切面将家具的某部分切断，仅画出断面的图形。,10.2,剖面分为移出剖面,(,图,18,、图,19,、图,20),和重合剖面,(21),。,10.3,基本视图中作出的移出剖面，轮廓线用实线画出。局部详图中移出剖面的,轮廓线画粗实线。移出剖面尽量画在剖切符号或剖切平面迹线的延长线,上。（用点化线表示,),见图,18C,。,10.4,当剖面形状对称时，也可画在视图的中断处，见图,19.,10.5,必要时可以将移出剖面画在其他适当地方，但必须标注字母，见图,20,。,10.6,重合剖面的轮廓线用细实线画出，当视图的轮廓线与重合剖面的图形重,叠时，视图的轮廓线仍需要完整的画出，不可间断，见图,21,。,10.7,当画剖面时，剖切平面必须垂直于主要轴线或主要轮廓线，以反映断面,真实形状，见图,18,。,10.8,用重合剖面表示表面雕饰时，可只画出雕饰部分，见图,22,。,10.9,必要时，剖切面可用柱面代替，剖面则用展开画法画出。见图,23,中,A,一,A,展开。,10.10,剖面的标注方法,10.10.1,用剖切符号表示剖切平面位置，但当剖面形状对称，且画在剖切平,面迹线上或其延长线上时可用点划线代替剖切符号，见图,18,。，图,21a,。,10.10.2,剖面如对称，投影方向可不标注。见图,18b,，图,19,、图,21a,。,1010.3,重合剖面不必标注字母，见图,21,。移出剖面当画在剖切平面迹线延,长线上时，亦不标注字母见图,18c,。,10.10.4,移出剖面可以画成与原视图不同的比例，但必须标注比例，见图,18b,。,11,局部详图,11.1,将家具或其零、部件的部分结构，用大于基本视图或原图形所采用的比,例画出的图形称局部详图。见图,6,、图,16,。,局部详图可画成视图、剖视、剖面，它与被放大部分的表达方式无关,(,图,16).,11.2,局部详图应尽量配制在被放大部位的附近，有关部分尽可能以双折线断开,连起来画。见图,6,、图,16,。,11.3,在视图中被放大部位的附近，应画出直径,8mm,的实线圆圈作为局部详图,索引标志，圈中写上阿拉伯数字。同时，在相应的局部详图附近则画上,直径,12mm,的粗实线圆圈，圈中写上同样的阿拉伯数字作为局部详图标,志。见图,24,。,11.4,局部视图、局部剖视或家具上某零、部件的局部视图都可画成与原视图,不同的比例，但在图名下必须标注比例。见图,25,。,12,装配圈中辱、部件序号及其编排方法,12.1,装配图中相同的零件、部件应编写同样的序号，一般只标注一次。,12.2,装配图中零、部件的序号应与明细表中的序号一致。,12.3,装配图中编写零、部件序号的表示方法，是在指引线一端的水平线,(,细实,线,),上或圆,(,细实线,),内注写序号，序号用阿拉伯数字书写，字号比装配图,中尺寸数字大一号或二号,(,图,26).,同一装配图中，编注序号的形式应一致,.,12.4,指引线,(,细实线,),应引自所指零、部件的可见轮廓内，并在末端画一圆点，,见图,26,。若所指部分不便画圆点时,(,细小或涂黑的剖面或代号,),，可以箭头,代替圆点，箭头指向该部分轮廓，见图,27,。,12.5,指引线相互不能相交，一般不要和轮廓线平行，必要时指引线可画成折,线，但只可曲折一次。,12.6,一组有关连接件，可以采用公共指引线，见图,28.,12.7,装配图中零、部件序号应按水平或垂直方向排列整齐，并按顺时针或逆,时针方向按次排列，见图,29,。,13,尺寸注法,13.1,尺寸标注一律以毫米为单位，图纸上不必注出“毫米”或“,mm”,名称。,13.2,尺寸数字一般注写在尺寸线中部上方。也可将尺寸线断开，中间写,尺寸数字见图,30,。,13.3,尺寸线上的起止符号，可采用与尺寸界线顺时针方向转,450,左右的短线表,示，也可采用小圆点，见图,30,。在同一张图纸上，除角度、直径和半径尺寸,外，应用一种起止符号画法。,13.4,不同方向线性尺寸数字的写法见图,31a,。其中,300,范围内应尽量避免标注尺,寸，当无法避免时可按水平方向书写，见图,31b,。,13.5,尺寸数字也可全部水平地注写在尺寸线中断处，平行尺寸线上的相邻数字,位置应叉开,(,见图,30),。,】,13.6,当注写尺寸位置很小时可按图,31b,和图,32,注写。,13.7,角度尺寸数字一律水平书写，一般应写在尺寸线中断处，必要时可写在,尺寸线上方或外面，注写位置不够时可引出标注。见图,33,。角度尺寸线,应是以角顶为圆心的圆弧线，起止符号用箭头表示。,13.8,圆和大于半圆的图弧均标注直径，直径以符号“,表示，尺寸线指向圆弧线，,起止符号用箭头画出，见图,34,。,13.9,半圆弧或小于半圆的回弧均标注半径，半径以符号“,R”,表示，见图,35,。尺,寸线方向应通过圆心，长度可长可短。尺寸线指向圆弧一端用箭头画出。,当半径很大，又需要注明圆心位置时，可将尺寸线画成折线，见图,36a,。,若不需要标出圆心位置时，则仍按一般注法，见图,36b,。,13.10,球体尺寸则在直径或半径符号前加注“,5”,，见图,34,、,35,。,13.11,弧长尺寸按图,37,标注，在尺寸数字上加一小圆弧,.,13.12,不便用国弧表示的曲线形零件，可在图纸中将该零件用引出线住明“另有,1:1,样板”。若在图上画出时，可以用网格坐标确定曲线形状，见图,38,所,示。部分圆弧曲线可用半径尺寸注出,(,图,38a),13.13,对称图形包括半剖视图，图形只画出一半时，尺寸仍应标注总长。尺寸,线一端不画起止符号，长度应略超过对称中心线，见图,39,。,13.14,同一视图有不同规格尺寸时，可用相应字母表示尺寸代号同时用表格列,出不同尺寸，见图,40,。,13.15,各种孔的标往见表,7,。,注,:,倾斜沉孔不论沉孔是圈柱形还是其他形状，都以代号标注,.,方孔中不论是长方孔还是正方孔都以代号口标注,13.16,供参考的尺寸，应以括号形式标注，见图,41,中,R(2050),。,13.17,表示多层结构材料及规格时，可用一次引出线分格标注，见图,42,。分格,线为水平线。文字说明的次序，应与层次一致，一般由上到下，由左到右。,13.18,倒角标注法见图,43,其中,45,。倒角可一次引出标注。,13.19,断面尺寸可以用一次引出方法标注。见图,42,中,45 X 25,。,13.20,当任何图线与尺寸数字相重叠时，都应断开，以免尺寸数字模糊。见图,34,中,50,。,14,连接件连接画法及标注,14.1,连接件在基本视图上一般可用细实线表示其位置，见图,44,。用带箭头的引,出线注明名称、规格或代号。,14.2,在局部详图或比例较大的图形中，用木螺钉、接，,b,为圆钉连接，,c,为木螺,钉连接，,d,为铆钉连接。接件上的外螺纹则用粗虚线画出。圆钉、螺栓等,连接时，画法见图,45,。其中,a,为螺栓连图中除定位中心线用细实线外，均,用粗实线表示，连接件上的外螺纹则用粗虚线画出。,4.3,部分可拆连接件在局部详图或比例较大的图形中可按图,46,所示简化画法画,出，必要时注明名称代号以及规格。图,46,中,a,为矩形连接板连接，,b,为空芯螺,钉连接，,c,为圆柱螺母连接件连接，,d,为对接式连接件连接，。为螺栓偏心连,接件连接，,f,为凸轮柱连接件莲接。,14.4,杯状暗铰链可按其外形简化画出，见表,8.,15,榫结合的衰示方法,15.1,在表示神头横断面的图形上，无论剖视或外形视图，禅头横断面均需涂成,淡墨色，以显示桦头端面形状类型和大小，见图,47,。同一摔头有长有短,时,;,只涂长的端部。见图,47d,。,15.2,榫头端面除了涂色表示外，亦可用一组不少于三条的细实线表示，见图,48,。如摔端细实线应画成平行于长边的长线。,15.3,无论用涂色或画细实线表示神头端面，木材剖面符号尽可能用相交细实线，,不用纹理表示，以保持图形清晰。,15.4,可拆连接用定位木销可按图,49,画法表示，以与神结合区别。其中两相互垂,直的细实线，与零件主要轮廓线呈,45,倾斜。,16,简化画法,16.1,当倾斜角度不大，不作为直接加工依据时，为了使图面清晰，在不影响看,图条件下，允许省略一些线条。如图,50,和图,51,望板下部。,16.2,当倾斜角度不大，在不影响看图条件下，允许采用不按投影的近似画法，,如图,51,中,A-A,，用圆代替椭圆。,16.3,当主视图画成全剖视时，部分处在最前面有特殊造型要求的结构允许按外,形画出，如望板。,16.4,在基本视图上，直径很小的圆可以画一细实线“,+”,字，表示其位置，再用不,带箭头的引出线注出圆孔个数和直径。如为连接件连接，则引出线末端带,箭头，再用文字注明数量、名称、规格，见图,52,。,16.5,基本视图为剖视时，允许省略一些次要的、或将使图面模糊不清的投影。但,局部详图必须画全。,16.6,较大较长范围内的剖面符号及图例，可只画一小部分在其两端或某个角上。,16.7,某些结构属常规工艺条件要求，在图样中一般可省略不画。例如实板抽屉的,榫结构，嵌板结构、桦槽结构中的梯与糟空隙，梯结合中樟眼深度略深等工,艺要求。见图,53,。,16.8,在同一视图上，相同结构排列的图形，可只画,1-2,个，其他以点划线表示,其位置，数量还可以用文字说明。如图,54,。,16.9,对于对称图形，在不致引起误解时，允许只画一半或四分之一，并在对称中,心线的两端各画出两条与其垂直的平行细实线，见图,386,39a,。对称符号平行,线长,6-10mm,，平行线间距,2mm,左右。平行线在对称中心线两侧的长度应大致,相等。,
