冷却塔风扇节能专案.ppt

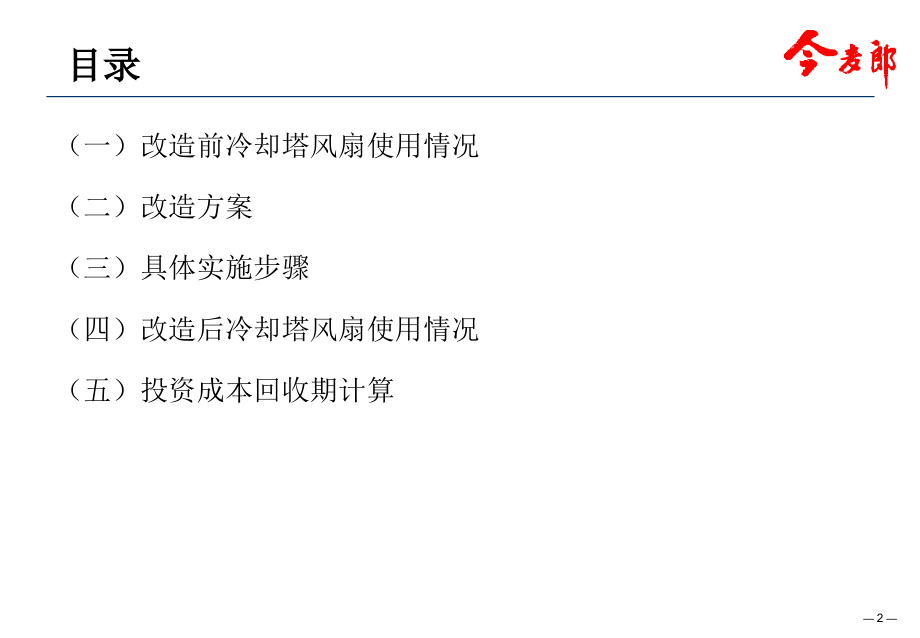

,Click to edit Master text styles,Second level,Third level,*,冷却塔风扇节能专案,动力科节能办,目录,（一）改造前冷却塔风扇使用情况,（二）改造方案,（三）具体实施步骤,（四）改造后冷却塔风扇使用情况,（五）投资成本回收期计算,一、改造前状态,1,、正常生产时，冷却塔风扇处于额定转速运转，风量是固定的，不根据冷却水温度而改变，特别是冬季冷却水通过室外空气，自然冷却，水温很低时风扇还是以额定转速运行，浪费了不必要的能源。,二、改造方案,1,、为冷却塔风扇配备温度控制器和温度传感器，温度传感器为,PT100,热电阻，化学稳定性好，不易被冷却水腐蚀，精确度高，当冷却水温比温控器设定温度高时，冷却塔风扇以额定转速运行，低于设定温度时，冷却塔风扇停止工作，节约能源，温度的高低范围可自行调整。,三、具体实施步骤,1,、将,WZP830-PT100,热电阻温度传感器安装到,DN200,的冷却水出水管路上，安装方式为斜插，插入长度为,110mm,，在管道中心线以下。,2,、控制器采用触点输出性能较好的欧姆龙,E5CZ,温度控制器，将其安装到冷却塔风扇配电柜内，输出与控制冷却塔风扇电机接触器相连接。,四、改造后冷却塔风扇使用情况,1,、通过安装温度传感器，和控制器实现基本的两位控制之后，冷却塔风扇的开启和关闭取决于冷却水温度，而不是始终以额定转速运行，输出与出入形成了良好的反馈，节约了能源。,五、投资成本回收期计算,1,、,WZP830-PT100,热电阻约为,200,元，,E5CZ,温度控制器约为,300,元，总投入资金为,500,元。,2,、冷却塔风扇电机为,5.5KW,，每小时用电为,5.5,度，供电所工业用电标准每度,0.88,元，每小时用,4.84,元。,3,、冷却塔风扇按每天停止使用一小时算，,100,天收回成本。,
