数字电子课程设计.ppt

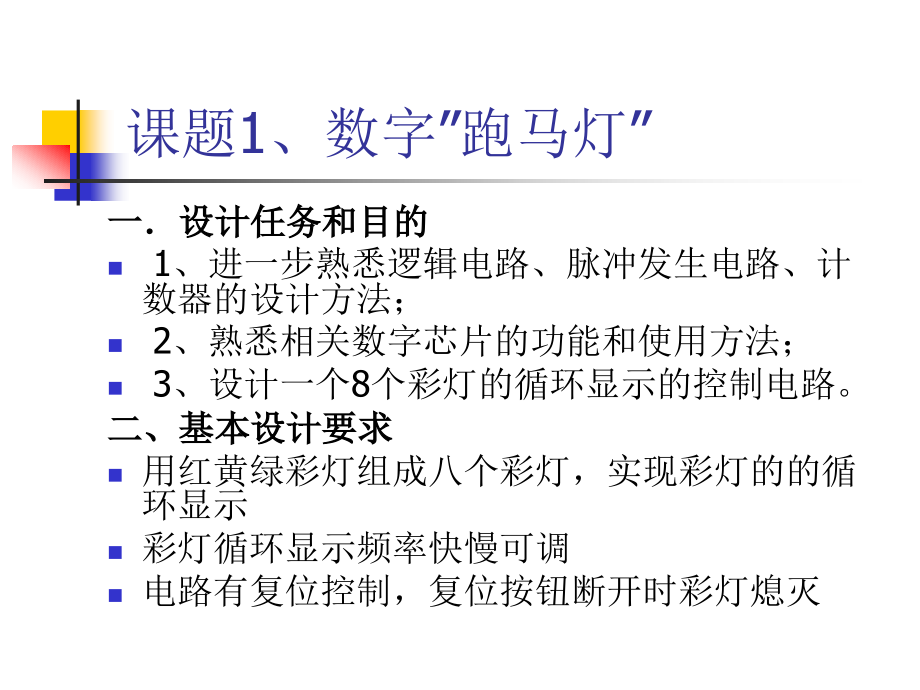

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,数字电子课程设计,课题,1,、数字,”,跑马灯”,一设计任务和目的,1,、进一步熟悉逻辑电路、脉冲发生电路、计数器的设计方法；,2,、熟悉相关数字芯片的功能和使用方法；,3,、设计一个,8,个彩灯的循环显示的控制电路。,二、基本设计要求,用红黄绿彩灯组成八个彩灯，实现彩灯的的循环显示,彩灯循环显示频率快慢可调,电路有复位控制，复位按钮断开时彩灯熄灭,三、电路结构框图,时钟电路,控制电路,显示电路,由,555,定时器组成的多谐振荡器；,做为控制电路的时钟脉冲；,通过改变此电路的参数来改变彩灯,循环显示的频率。,由,74161,构成一八进制的计数器；,由,74138,根据计数器的输出来控,制后面彩灯的显示。,由八个彩色发光二极管及八个,限流电阻组成，由,74138,来控制,显示。,时钟电路,控制电路,多谐振荡器的输出信号,八进制计数器,计数器的输出做为译码器的输入信号,显示电路,Vcc,接译,码器,的输,出端,课题,2.,数字电子钟设计,一设计任务和目的,1,、进一步熟悉逻辑电路、计数器电路的设计方法；,2,、熟悉相关数字芯片的功能和使用方法；,3,、设计数字电子钟,.,二、基本设计要求,基本功能：以数字形式显示时、分、秒。,扩展功能：校时功能、定时闹钟功能。,1,用,555,定时器设计一个秒钟脉冲发生器，输入,1HZ,的时钟；（对已有,1kHz,频率时钟脉冲进行分频）；,2,能显示时、分、秒，,24,小时制；,3.,设计晶体震荡电路来输入时钟脉冲；,4.,用同步十进制集成计数器,74LS160,设计一个分秒,钟计数器,即六十进制计数器,.,；,5.,用同步十进制集成计数器,74LS160,设计一个,24,小时,计数器,6.,译码显示电路显示时间。,数字电子钟是一种直接用数字显示时间的计时装置。一般由晶体振荡器、分频器、计数器、译码器、显示器等部分组成,。,数字电子钟是一种直接用数字显示时间的计时装置。一般由晶体振荡器、分频器、计数器、译码器、显示器、校时电路和电源等部分组成,。,数字电子钟的组成,课程设计报告书写要求,（用指定的课程设计说明书封面）,1,、课题要求,2,、课题的设计方案和方案比较,3,、各模块设计原理,4,、参数计算和器件选择,5,、测试结果分析,6,、创新点，独到的设计,7,、课程设计中的体会,8,、参考资料,
