超导1.5T梯度放大器组成及原理.ppt

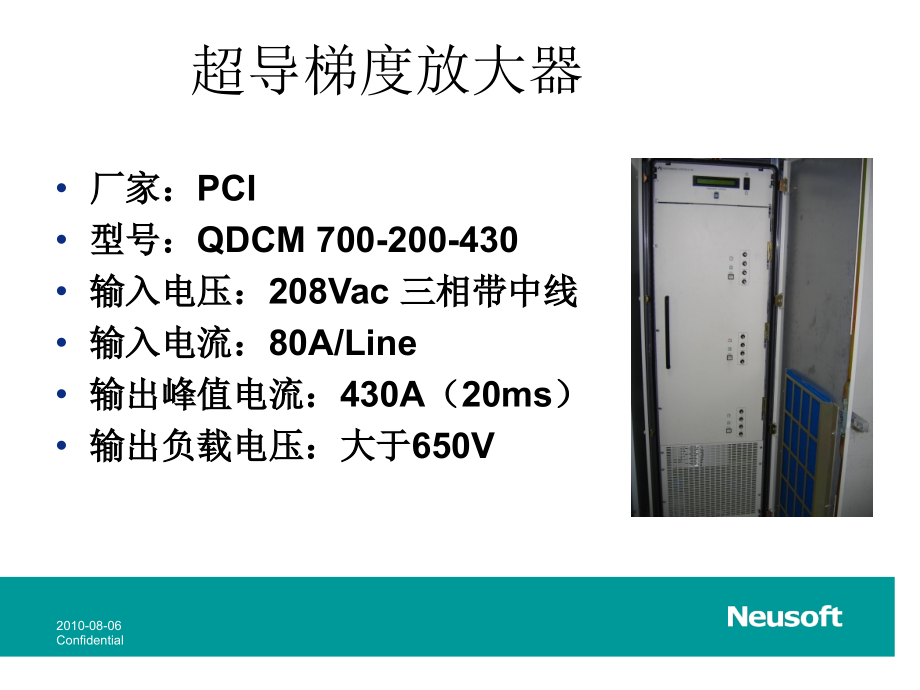

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,2010-08-06,Confidential,超导,1.5T,梯度放大器组成及原理,报告人：,东软医疗系统有限公司,技术支撑部,MRI,产品线,徐非,Copyright 2010 By,Neusoft,Group,All rights reserved,超导梯度放大器,厂家：,PCI,型号：,QDCM 700-200-430,输入电压：,208Vac,三相带中线,输入电流：,80A/Line,输出峰值电流：,430A,（,20ms,）,输出负载电压：大于,650V,模拟监视输出,Current,：输出电流监视口，,43A/V,Command,：输入信号电压监视口，,43A/V,Out Voltage,：输出电压监视口，,100V/V,Tuning,：调制电压监视口，,1V/A,开关与显示,显示三个轴的,peak,值,RMS,值、错误代码、放大器工作状态信息,电源开关,READY/STANDBY,和,Reset,开关,梯度放大器前视图,梯度放大器后视图,梯度模块上视图,梯度模块中的功率桥模块,梯度线圈部分,-,梯度输出线的连接,梯度线圈部分,-,梯度线圈温度传感器线的连接,Copyright 2010,版权所有 东软医疗系统有限公司,
