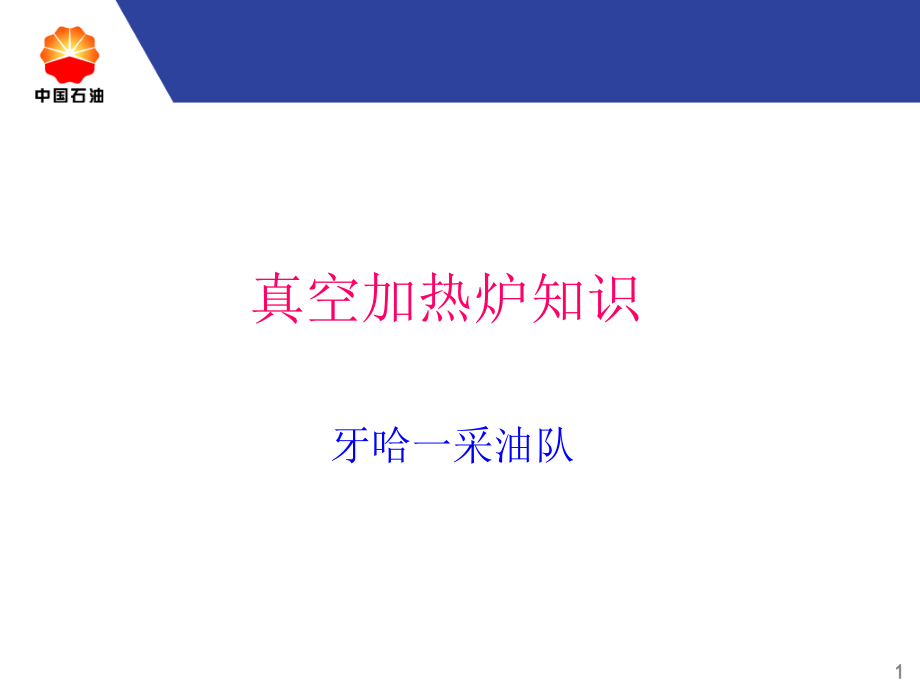

真空加热炉知识.ppt

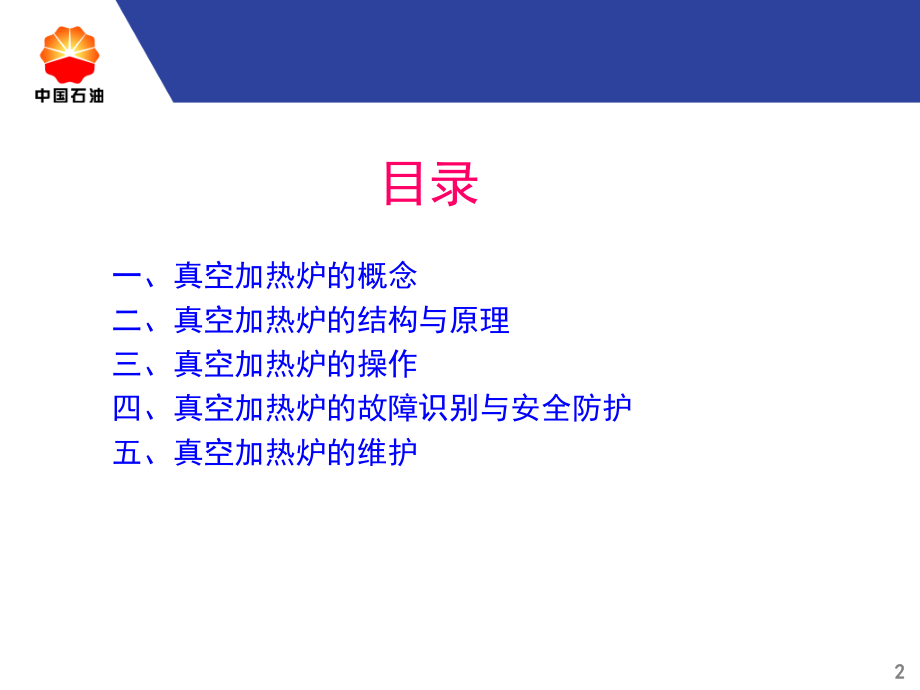

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,真空加热炉知识,牙哈一采油队,1,一、真空加热炉的概念,二、真空加热炉的结构与原理,三、真空加热炉的操作,四、真空加热炉的故障识别与安全防护,五、真空加热炉的维护,目录,2,一、真空加热炉的概念,1,、真空加热炉的定义,在某一低于当地大气压力的负压状态下稳定工作的加热炉。,2,、性能特点,相变换热 无氧腐蚀 负荷波动小,3,一、真空加热炉的概念,3,、牙哈一真空加热炉的主要参数,型号,ZK800-Y/2.5-Q/Q-2,额定热负荷：,800KW,设定热效率：,89%,额定工作压力：油盘管,2.5MP,水盘管,0.8MP,壳程 常压,厂家：重庆智得,4,ZKR800-Y/2.5-Q/Q-2,型 真空加热炉结构示意图,二 真空炉的结构与原理,5,真空加热炉的基本结构,基本结构包括以下几部分：燃烧器、炉胆、回燃室、烟管、水盘管、油盘管、燃料气预热盘管、底座、走条、烟囱、以及防爆真空阀、负压安全阀、真空压力表、水位控制器等安全附件等组成。,燃烧器,：负责将燃料与空气按一定比例混合进行燃烧的装置。,炉胆,：燃料进行燃烧的场所，并且也是布置炉堂壁面的炉管吸收火焰辐射热的空间。,对流室,：以对流换热的方式吸收热量的炉管叫对流管，布置这些炉管的空间叫对流室。,盘管,：原油从盘管中流过，并吸收盘管所吸收的热量，达到升温的目的。,烟囱,：烟囱的作用是产生抽力和排除烟气。,二 真空炉的结构与原理,6,真空加热炉的加热原理,真空加热炉利用水在不同压力下沸腾温度不同的特性，通过沸腾排气法形成一个一定真空的真空腔，锅筒内压力变为负压（,-0.03-0.01Mpa,）。燃气经燃烧器在炉膛里充分燃烧后，火焰和高温烟气通过炉胆、回燃室及烟管将热量传递给热媒水。热媒水在低于负压下受热蒸发形成饱和蒸汽，通过“,蒸发,-,冷凝,-,再蒸发,-,在冷凝”的相变换热方式将热量传递给盘管内的流动介质,-,水或油，使其达到用户所需温度。,辐射 对流 传导,二 真空炉的结构与原理,7,三 真空加热炉操作规程,一、启炉前准备,1,、,工艺管线,：检查油盘管、水盘管进出口工艺管线的阀门有无渗漏，仪表是否完好；打开压力表引压阀，检查水位计、安全阀是否完好。,2,、,检查软化水位,：检查加热炉软化水位是否在水位计最高水位上,50mm,处，如不够则须补充软化水，补水时打开放空阀和补水阀，从补水口向炉内注入软化水至最高水位上,50mm,处，然后关闭补水阀。,3,、,补充水暖循环水,：从生活水泵房打开补水阀，给水暖补水。,4,、,燃烧系统,：导通加热炉燃气流程，打开配气阀组去加热炉分液包阀门，打开分液包进出口阀门，打开加热炉燃气供气阀门，检查燃气压力是否正常，阀门有无漏气。,5,、,电器系统,：检查控制柜上的各个按钮，确保均处于正常位置，合上配电室,0402,号柜加热炉总电源闸刀，送电。,8,三 真空加热炉操作规程,二、初次启炉步骤,1,、,启动燃烧器,：采用,PLC,全自动控制（按,F1,故障复位；按,F4,设定启炉、转火、停炉温度，水浴温度上限等参数；按,F3,设定手动或自动启炉模式，启炉；按,F2,进入工况监测界面）。加热炉启动应手动调节负荷（水浴温度,80C,），使加热炉在能稳定燃烧的最小负荷下运行，控制加热炉升温升压速度，以减小加热炉温度应力，保证加热炉各部分的自由膨胀，从而保证加热炉的安全运行和寿命。,2,、,排气,：启炉前打开放空阀，燃烧器启动后，炉水受热迅速汽化产生大量蒸汽，蒸汽与炉内不凝结型气体通过放空阀排到炉外，待排气,5-10,分钟后（以蒸汽大量产生开始），逐渐关闭放空阀（应保持水位降到最高水位与正常水位之间）。,3,、,导通油路,：缓慢打开油盘管进出口阀门，若给外输加热，打开外输来油阀门和油去东河阀门，根据进出口压力，缓慢关闭外输连通阀。,4,、,导通水路,：打开水暖系统阀门，在水暖循环泵处排空空气，启水暖循环泵。,5,、,调节燃烧机负荷,：加热炉进入稳定运行后，通过水浴温度（或被加热介质温度），掉接燃烧机负荷，以及超高压保护来维护炉内负压（观察压力表，真空度控制在,0.03Mpa,至,0.01Mpa,）。,9,1,、,高温保护,：当水温超过高温开关设定值时，报警输出，屏幕故障提示，连锁关闭燃烧设备，故障消除后手动复位。,2,、,锅炉水位极低保护,：当锅炉水位低于设定的极低水位值或水位极低开关动作时，报警输出，屏幕故障提示，关闭所有设备，故障消除后手动复位。,3,、,燃气压力异常保护,：当供气压力低于燃烧器正常工作气压值时，报警输出，屏幕故障提示，关闭燃烧器，故障消除后手动复位。,4,、,燃气泄露保护,：当供气发生泄露时，报警输出，屏幕故障提示，关闭全部设备，故障消除后手动复位。,5,、,炉压异常保护,：当炉压高于开关设定值时，报警输出，屏幕故障提示，关闭燃烧器，故障消除后手动复位。,四 故障识别与安全保护,10,五 真空加热炉的维护与检修,每季维护,1,、清洗燃气管道的过滤器滤网,2,、清洗水位传感器,3,、检查自控柜线路有无松动、脱落并清理内部积灰,4,、更换辅机润滑油,11,五 真空加热炉的维护与检修,每年检修,1,、拆下燃烧器，清理点火枪头部位积炭,2,、检查电机、电器、电缆的绝缘情况,3,、检修自控柜、并校验各控制仪表，指示仪表的正确性,4,、检查加热炉本体范围内各受压元件、受压元件焊缝，管道的腐蚀情况,5,、检查加热炉盘管结垢及腐蚀情况，以决定是否化学清洗,12,五 真空加热炉的维护与检修,真空加热炉停炉备用期的保养,1,、干法保养：加热炉停炉后放完炉水，将内部污垢彻底清除，冲洗干净，用小火烘干，在烘干时需打开手孔排出水蒸汽。然后将尺寸约,10-30mm,的块状生石灰或无水氯化钙装于搪瓷盘内，再放入锅筒内，数量约,15kg,左右。然后将手孔、阀门关严。以后每,3,个月检查一次。（长期停炉时使用）,2,、湿法保养：使用碱性液体充满加热炉以防腐蚀。加热炉停后，放出炉水，将内部污垢清洗干净，然后注入净水，再将固体药品（如：,Na3PO4),溶解成浓度为,10-20%,的药液灌入锅筒中，使锅筒及其需要防腐的管道各部炉水均具有一定的碱性（,PH,值为,-10),，以防止金属腐蚀。（短期停炉时使用）,13,一、真空加热炉的概念,二、真空加热炉的结构与原理,三、真空加热炉的操作,四、真空加热炉的故障识别与安全防护,五、真空加热炉的维护,总结,14,
