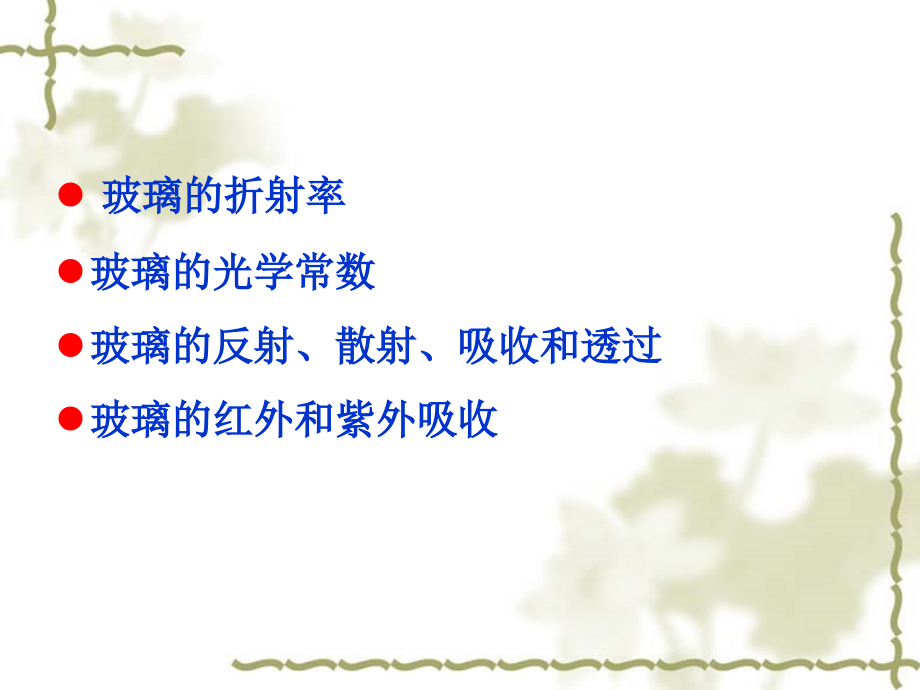

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,玻璃的光学性质,玻璃的折射率,玻璃的光学常数,玻璃的反射、散射、吸收和透过,玻璃的红外和紫外吸收,玻璃的折射率,玻璃折射率可以理解为电磁波在玻璃中传播速度的降低。,n=C/V,原因：光通过玻璃引起内部质点的极化变形，消耗能量，引起光速降低。,8.1.1,玻璃折射率与组成的关系,总的来说，玻璃折射率取决于玻璃内部离子的,极化率,和玻璃的,密度,。,离子极化率越大，光波通过后被吸收的能量越大，传播速度降低越大，折射率越大。,玻璃密度越大，光在其中传播速度越慢，折射率越大。,SiO,2,的形式,相对密度,折射率,石英,2.65,1.55,方石英,2.32,1.49,磷石英,2.28,1.47,石英玻璃,2.20,1.46,若把玻璃近似看作是各氧化物均匀构成的混合物，就每种氧化物其极化率,i,、密度,d,i,与折射率,n,i,之间有下述关系：,用 代替 ，用 代替 ，则得：,氧化物的分子折射度,氧化物的分子体积,氧化物组分的折射率 是由它的分子体积 和分子折射度 决定的。,分子折射度越大，玻璃的折射率越大；,分子体积越大，玻璃的折射率越小。,玻璃的折射率由,玻璃的分子体积,和,玻璃的分子折射度,决定。,玻璃的分子体积标志着结构的紧密程度。取决于网络的体积及网络外空隙的填充程度，与组成玻璃各种阳离子半径有关。对于原子价相同的氧化物，,阳离子半径越大,，,玻璃的分子体积越大,。,玻璃的分子折射度是各组成离子极化程度的总和。,阳离子半径增大,不仅自身的极化率增大也提高了氧离子的极化率，因此,玻璃的分子折射度增大,。,综合两种效果，玻璃折射率与离子半径之间不呈直线关系而呈马鞍形。,8.1.2,玻璃的色散,色散：玻璃的折射率随入射光波长不同而不同的现象。,近紫外区折射率最大，逐步向红外区降低。,正常色散,：折射率随波长减小而增大，当波长变短时变化更迅速的色散现象。,反常色散,：当光波波长接近于材料的吸收带时所发生的折射率急剧变化，在吸收带的长波侧折射率高，在吸收带的短波侧折射率低的现象。,8.1.3,玻璃折射率与温度的关系,玻璃折射率是温度的函数。当温度上升时，折射率受到作用相反的两个因素的影响：,温度升高，玻璃受热膨胀密度减小，,折射率下降,；,温度升高，阳离子对,O,2-,的作用减小，极化率增加，,折射率增大,；电子振动的本征频率减小，紫外线吸收极限向长波方向移动，,折射率上升,。,玻璃折射率的温度系数取决于玻璃的分子折射度随温度的变化 和热膨胀系数随温度的变化 。,高温时,，玻璃热膨胀系数变化不大，折射率温度系数主要取决于 ，,折射率随温度上升而增加,。,低温时,，的作用居于次要地位，起主导作用，,折射率随温度升高而下降,。,8.2,玻璃的光学常数,玻璃的光学常数包括玻璃的折射率、平均色散、部分色散和色散系数。,确立标准波长,谱线符号,A,C,D,d,e,F,g,G,h,波长,/nm,768.5,656.3,589.3,587.6,546.1,435.8,435.8,434.1,404.7,光源,钾,氢,钠,氦,汞,氢,汞,氢,汞,元素符号,K,H,Na,He,Hg,H,Hg,H,Hg,光谱色,红,红,黄,黄,绿,浅蓝,浅蓝,蓝,紫,各种光源的谱色,上述波长下测得的玻璃的折射率分别用,n,A,、,n,c,、,n,D,、,n,d,、,n,e,、,n,F,、,n,g,、,n,G,、,n,h,表示。,比较不同玻璃的折射率时，一律以,n,D,为准。,玻璃色散的几种表示方法：,平均色散：,=,n,F,n,c,部分色散：,n,d,n,D,、,n,D,n,c,、,n,g,n,G,、,n,F,n,c,色散系数（阿贝数）：,相对部分色散：,8.3,玻璃的反射、散射、吸收和透过,玻璃对光的反射、吸收和透过可用反射率,R,、吸收率,A,和透过率,T,来衡量。,R%+A%+T%=100%,8.3.1,反射,反射率：从玻璃表面反射出去的光强与入射光强之比。,反射率取决于：,入射角的大小。入射角增大，反射率也增大。,反射面的光滑程度。反射面愈光滑，被反射的光能愈多。,玻璃的折射率。折射率愈高，反射率也愈大。,当入射角为,90,时，反射率,R,可表示为：,为了调节玻璃表面的反射系数，常在表面涂以一定厚度折射率不同的透明玻璃薄膜，使玻璃表面的反射系数降低或升高。,增透膜,反光膜,8.3.2,散射,由于玻璃中存在某些折射率的微小偏差而产生光的散射。,一般玻璃中的散射特别小，可以不予考虑。,光的散射服从瑞利散射定律：,散射光的强度与波长的,4,次方成反比，而与微粒体积的平方成正比。,若散射颗粒的大小与波长相差不多，则不遵守上述定律。,一般玻璃的乳浊性主要取决于微粒的大小、折射率和微粒的体积。影响最大的是微粒与玻璃的折射率之差，差值愈大乳浊性愈大。,8.3.3,吸收和透过,光线通过玻璃时，玻璃将吸收一部分光的能量，光强度,I,随玻璃厚度,l,而减弱。,令,（透过率）,（兰别尔定律）,对于平板玻璃有两个表面，此时总透过率,T,为：,实际上常用光密度,D,来表示玻璃的吸收和反射损失。,光密度与透过率的对应关系,光密度,透过,透过率,%,2,0.01,1,1,0.10,10,0.5,0.316,31.6,0.1,0.794,79.4,如果玻璃对可见光谱内各波长的光吸收是,相等,的，则光线通过玻璃后，光谱组成不发生变化仍然是,白光,，只是强度减弱而已。,如果对可见光谱内各波长的光吸收,不相等,，而是有选择的，则光线通过玻璃后必然要改变原来光谱的成分，成了,颜色光,。,着色玻璃中，选择性吸收由着色剂引起，吸收强度取决于着色剂的种类和浓度，即,颜色玻璃透过强度与入射强度的关系：,多种着色剂，则上式为：,（颜色玻璃兰别尔定律）,8.4,玻璃的红外和紫外吸收,一般无色透明玻璃，在可见光区（,390770nm,）几乎没有吸收。吸收主要发生在紫外（,0.35,m,）及中红外（,3,m,）波段。,原因：当入射光作用于玻璃时，玻璃中的偶极子、分子振子及由核及壳层电子组成的原子产生极化并且随之振动。,8.4.1,玻璃的红外吸收,一般认为在红外区的吸收属于分子光谱。,吸收主要是由于红外光的频率与玻璃中分子振子（或原子团）的本征频率相近或相同引起共振所致。,物质振动频率可表示为：,玻璃形成氧化物,M,较小，,f,较大，故,大；铅玻璃和一些非氧玻璃相对,M,较大，,f,较小，故,小。,铅玻璃、非氧玻璃红外吸收极限波长较氧化物玻璃为大。,8.4.2,玻璃的紫外吸收,紫外吸收属于电子光谱范畴，光谱频率处于紫外区。,吸收极限：无色透明玻璃的紫外吸收的吸收区与透光区之间一条很陡的分界线。,原因：阴离子（,O,2-,）的价电子受激发所致。,激发价电子所需光子能量可表示为：,硅酸盐玻璃阴离子主要是,O,2-,，因次激发价电子所需光子能量的大小主要取决于阴阳离子间的库仑力,M,。,玻璃透过紫外光的性能主要取决于氧与阳离子之间的化学键力的特性，而这种特性又与阳离子的电荷、半径大小、配位数等密切相关。,石英玻璃具有优异的透紫外性，仅吸收,0.193,m,以下的远紫外波段。当石英玻璃中加入各种金属氧化物后，都发生紫外吸收极限向长波移动的现象。,一般，网络外体加入量越多、离子半径越大、电荷越小，玻璃的紫外吸收极限波长越长。,The End,以上材料由阿洛奇美第提供！,
