无线电波的传输知识与收音机工作原理.ppt

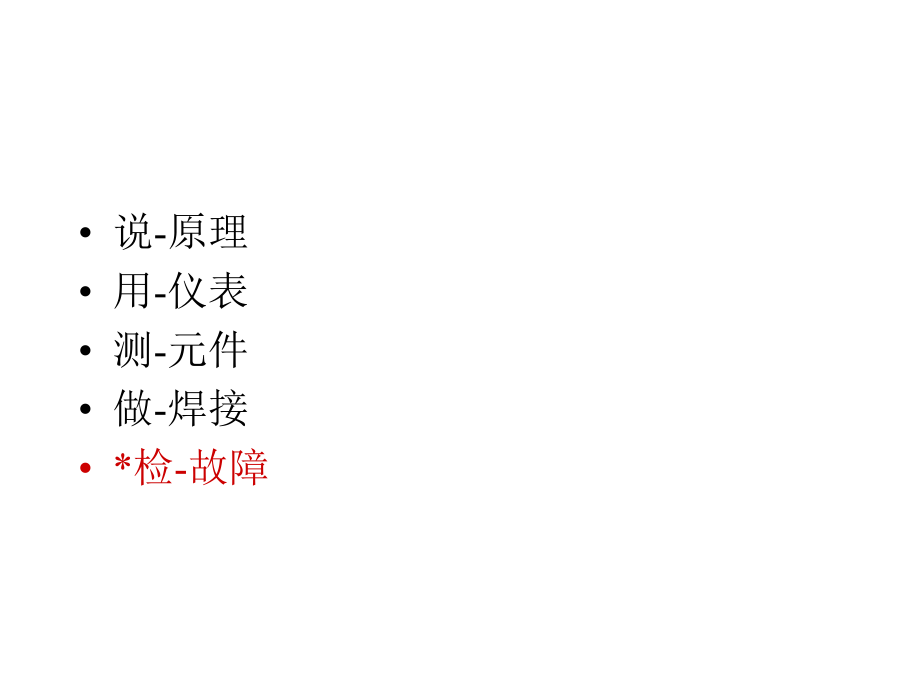

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,说,-,原理,用,-,仪表,测,-,元件,做,-,焊接,*检,-,故障,无线电波的传输知识 与收音机工作原理,一、无线电波传输知识,1.,声波和电磁波,【,声波,】,声波声音是辐射振动产生的疏密波。人们说话时，声带的振动引起周围空气共振，并以,340,米,/,秒的速度向四周传播，称为声波。,【,声波频率,】,声波频率在,20Hz20kHz,范围内，人能够听到。,【,声波传递途径,】,声波只有依赖媒质传递，在不同的媒质中传递的速度不同。声波在媒质中传播产生发射的散射，声音强度随距离增大而衰减，因此，远距离声波传送必须依靠载体来完成，这个载体就是电磁波。,【,电磁波,】,电磁波是电磁振荡电路产生的，通过天线传到空中去，即为无线电波。电磁波的传送速度为光速（,310,8,米,/,秒）。当无线电波在地球表面传送时，其延时效应微乎其微。因此，选择电磁波作为载体是非常理想的。,【,无线电的发射和接收,】,广播节目的发送是在广播电台进行。广播节目的声波，经过电声器件转换成声频电信号，并由声频放大器放大；振荡器产生高频等幅振荡信号；调制器使高频等幅振荡信号被声频信号所调制；已调制的高频振荡信号经放大后送入发射天线，转换成无线电波辐射出去。,无线电广播的接收是由收音机实现的。收音机的接收天线收到空中的电波；调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号,(,即解调,),；解调后得到的声频信号再经过放大获得足够的推动功率；最后经过电声转换还原出广播内容。,综上所述，可以把无线电通信,(,广播也属于无线电通信范畴,),的发送和接收概括为互为相反的三个方面的转换过程，即：传送信息,-,低频信号、低频信号,-,高频信号、高频信号,-,电磁波。,利用无线电波作为载波，对信号进行传递，可以用不同的装载方式。,音频信号加载到载波信号上的过程，称为调制。根据调制方式不同，分成调幅（,AM,）,和调频（,FM,）。,二、调幅与调频,1.,振幅调制，简称调幅（,AM:Amplitude Modulation,）,所谓调幅，就是使载波的振幅随着调制信号的变化规律而变化。,目前，调幅制无线电广播分做长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。,（,1,）,长波（,LW:Long Wave,）（,频率：,150kHz415kHz,）,（,2,）,中波（,MW:Medium Wave,）（,频率：,535kHz1605kHz,）,（,3,）,短波（,SW:Short Wave,）（,频率：,1.5MHz26.1MHz,）,我国只有中波和短波两个大波段的无线电广播。中波广播使用的频段,的电磁波,主要靠地波传播，也伴有部分天波；短波广播使用的频段,的电磁波,主要靠天波传播，近距离内伴有地波。,2.,频率调制，简称调频（,FM,：,Frequency Modulation,）,使载波频率按照调制信号幅值的改变而改变的调制方式叫调频。,从调频波形可见，调频波振幅保持不变。,调频波的频率跟随信号的变化规律而改变。即当调制信号幅度最大时，调频波最密，频率最大；而当调制信号负的绝对值最大时，调频波最稀疏，频率最低。,调频制无线电广播多用超短波,(,甚高频,),无线电波传送信号，使用频率约为,87MHz-108MHz,，,主要靠空间波传送信号。,电视信号的传播也采用调频方式，由于原理相近，因此可将调频收音机接收头作部分改动，使得收音机不仅能覆盖,87108MHz,波段，还能达到更低频率或更高频率，这样就能接收到电视伴音。,调幅（,AM,）,调频（,FM,）,优,点,1.,传播距离远，覆盖面大,2.,2.,电路相对简单,1.,传送音频频带较宽（,100Hz 5KHz,）,适宜于高保真音乐广播,2.,抗干扰性强，内设限幅器除去幅度干扰,3.,应用范围广，用于多种信息传递,4.,可实现立体声广播,缺点,1.,传送音频频带窄（,200Hz2500Hz,），,高音缺乏,2.,传播中易受干扰，噪声大,传播衰减大，覆盖范围小,所谓全波段收音机，应包括以上各波段，覆盖全部频率范围。,所谓多波段收音机，是指其接收范围没有完全覆盖所有波段。,*,我们学院英语广播电台为调频发射机，只能用具有调频接收波段的收音机接收，本次实习做的中波调幅收音机无法接收。,广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为,3,108m/s,。,二、收音机的工作原理,1.,无线电波发射示意图,天空中各种含有不同电台的无线电波被收音机天线接收，然后经过,放大,、,解调,，,还原为音频电信号,，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送,电声转换的过程。,中波的频率（高频载波频率）规定为,535,1605kHz,（,千周）。,短波的频率范围为,3500,18000kHz,。,2.,最简收音机原理,图中,LC,谐振回路是收音机输入回路，改变电容,C,使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压,V,AB,最大，将该电波接收下来。经高频放大电路放大后，通过由二极管,D,和滤波电容,C,1,构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。,这就是最简,AM,收音机（也称,高放式,收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。,由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段,535kHZ1605kHZ,获得一致放大是很困难的。因此用,超外差接收方式,来代替高放式收音机。,3.,超外差式收音机原理,所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为,465KHz,或,455KHz,）,调制波。,超外差的实质,:,就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。,在广播、电视、通讯领域，超外差接收方式被广泛采用。,在超外差的设计中，本振频率高于输入频率。用同轴双联可变电容器，使输入回路电容,C,1-2,和本振回路电容,C,1-1,同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即：,如接收信号频率是：,600kHz,，,则本振频率是,1065kHz,；,1000kHz,，,则本振频率是,1465kHz,；,1500kHz,，,则本振频率是,1965kHz,；,比较起来，超外差式收音机具有以下优点：,（,1,）,接收高低端电台（不同载波频率）的灵敏度一致；,（,2,）,灵敏度高；,（,3,）选择性好（不易串台）。,超外差收音机接收框图,输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经,内部混频器，,与输入信号相混合。混频信号经中周和,465kHz,滤波器构成的中频选择回路得到中频信号。至此，电台的信号就变成了以中频,465kHz,为载波的调幅波。,中频信号进行中频放大，再经过检波得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。其中，中放电路增益受,AGC,自动控制增益控制，以保持在电台信号不同时，自动调节增益，获得一致的收听效果。,1,.,按材料清单清点全套零件，并负责保管。,2,.,用万用表检测元器件。,为防止变压器原边与副边之间短路，要测量变压器原边与副边之间的电阻。,输出、输入变压器注意区分初级，可通过测量线圈内阻来进行区分。,3,.,对元器件引线或引脚进行镀锡处理。,注意：镀锡层未氧化（可焊性好）时可以不再处理。,4,.,检查印制板的铜箔线条是否完好，有无断线及短路，特别要注意板的边缘是否完好。,5,.,安装元器件,元器件安装质量及顺序直接影响整机的质量与功率，合理的安装需要思考和经验。,注意：所有元器件高度不得高于中周的高度。,装配前准备工作：,安装注意要点,安装顺序：电阻、电容、二极管、三极管、中周、电位器、输入输出变压器、磁棒、电池引线、喇叭,1.,一个振荡线圈、三个中周安装到底，外壳焊接,2.,输出、输入变压器检查无误再焊引线,3.,八个三极管注意色标,、极性,4.,电阻根据情况可采用立式、卧式安装、注意高度,5.,电容标记向外、注意高度,6.,双连电容、电位器、磁棒架磁棒架在双连和板之间,7.,修整焊点引线勿留过长,8.,检查焊点有无漏焊、虚焊、连焊,9.,天线线圈、电池引线、装磁棒注意大小线圈引线位置,10.,安装拨盘、喇叭、音量调节器喇叭上要牢，可用热熔胶粘,
