专题探究磁场部分专题探究示例.ppt

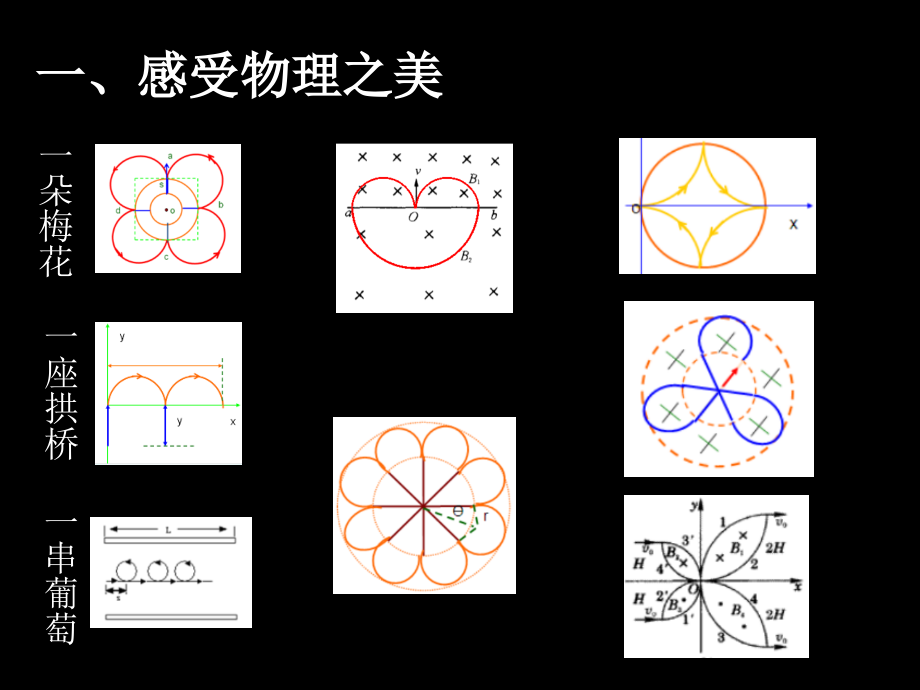

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,轨迹圆圆心的确定方法,省级课题,基于最近发展区理论在高中物理习题教学中的实践与研究,课例探讨,利川市第五中学,一、感受物理之美,一朵梅花,一座拱桥,一串葡萄,二、经典例题探讨,【例1】如图，质量为,m,，电量为,q,的带负电粒子，与,AB,边成,60,从,M,点进入匀强磁场。已知磁场垂直纸面向里，宽度为,d,，磁感应强度为,B,。,（,1,）若,粒子的速度,v=qBd/m,，求该粒子在磁场中的运动时间。,二、经典例题探讨,【例1】如图，质量为,m,，电量为,q,的带负电粒子，与,AB,边成,60,从,M,点进入匀强磁场。已知磁场垂直纸面向里，宽度为,d,，磁感应强度为,B,。,（,2,）若,粒子从N点射出磁场，且,MN,=d,，求粒子的速度大小,。,二、经典例题探讨,【例1】如图，质量为,m,，电量为,q,的带负电粒子，与,AB,边成,60,从,M,点进入匀强磁场。已知磁场垂直纸面向里，宽度为,d,，磁感应强度为,B,。,（,3,）若要让,粒子,从,AB,射出磁场，,求粒子速度的最大值,。,二、经典例题探讨,【训练,1,】如图所示，质量为m，电量为q的带正电粒子，垂直OA边从A点射入磁感应强度为B的有界匀强磁场。已知磁场垂直纸面向里，且OA=3d。（1）若粒子速度为,3qBd/(2m),，求该粒子在磁场中的运动时间；,二、经典例题探讨,【训练,1,】如图所示，质量为m，电量为q的带正电粒子，垂直OA边从A点射入磁感应强度为B的有界匀强磁场。已知磁场垂直纸面向里，且OA=3d。（2）若粒子从B点射出且OB ，求该粒子在磁场中的运动时间；,二、经典例题探讨,【训练,1,】如图所示，质量为m，电量为q的带正电粒子，垂直OA边从A点射入磁感应强度为B的有界匀强磁场。已知磁场垂直纸面向里，且OA=3d。（3）若要粒子在OA边射出，求粒子速度的最大值。,三、要素归纳分析,【例,1,】,（,1,）入射点、入射方向、半径,（,2,）入射点、入射方向、出射点,（,3,）,入射点、入射方向、出射方向,【训练,1,】,（,1,）入射点、入射方向、半径,（,2,）,入射点、入射方向、出射点,（,3,）入射点、入射方向、出射方向,四、形成规律结论,1,、要素：,入射点、入射方向、,出射点、出射方向、,半径,2,、知三求二：,3,、,五、理论解释预测,【例,2,】如图,一带电质点,质量为m,电量为q,以平行于Ox轴的速度v从y轴上的a点射入图中第一象限所示的区域,为了使该质点能从x轴上的b点以垂直于Ox轴的速度v射出,可在适当的地方加一个垂直于,x,y平面、磁感应强度为B的匀强磁场,若此,磁场仅分布在一个圆形区域,内,试求这圆形磁场区域的最,小半径,重力忽略不计,.,五、理论解释预测,【例,3,】,如图,真空室内存在匀强磁场,磁场方向垂直于纸面向里,磁感应强度的大小B,磁场内有一块平面感光板ab,板面与磁场方向平行,在距ab的距离L处,有一个点状的放射源S,它向各个方向发射粒子,粒子的速度都是v=qBL/m,现只考虑在图,纸平面中运动的粒子,求ab上,被粒子打中的区域的长度.,解,:,粒子带正电,故在磁场中沿逆时针方向做匀速圆周运动,用,R,表示轨道半径,有,因朝不同方向发射的,粒子的圆轨迹都过,S,由此可知,某一圆轨迹在图中,ab,上侧与,ab,相切,则此切点,P,1,就是该粒子能打中的上侧最远点,.,s,a,b,P,1,再考虑,ab,的下侧,.,任何,粒子在运动中离,S,的距离不可能超过,2r,以,2r,为半径、,S,为圆心作圆,交,ab,于,ab,下侧的,P,2,点,此即下侧能打到的最远点,.,P,2,N,L,六、课内小结,1,、十种情形大致分五类,直接法 中垂线法 估计法,角平分线法 动圆法,2,、信息越多，越容易确定圆心,若不够三个要素，要通过题意分析隐藏的条件，凑足三个或以上。,
