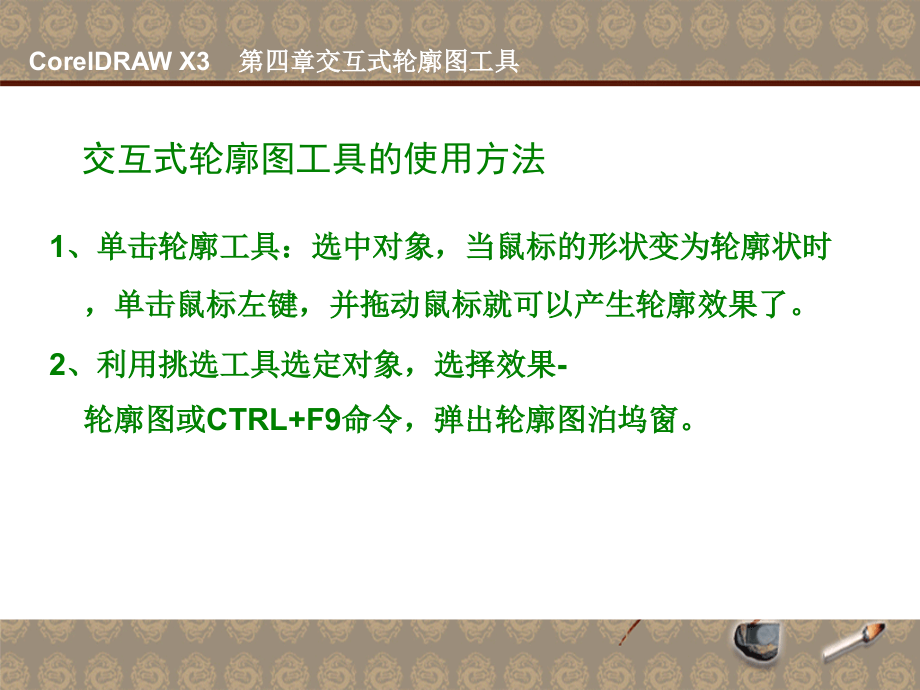

,CorelDRAW X3,第四章交互式轮廓图工具,（,P151),第二节 交互式轮廓图工具应用,定义：轮廓图效果是指由一系列对称的同心轮廓线圈组合 在一起，所形成的具有深度感的效果,。,注：轮廓效果和调和效果相似，也是通过对象来创建轮廓渐变的效果，,但轮廓效果只能作用于单个对象，而不能同时应用在两个或多个对象。最多可达,999,条线,交互式轮廓图工具的使用方法,1,、单击轮廓工具：选中对象，当鼠标的形状变为轮廓状时，单击鼠标左键，并拖动鼠标就可以产生轮廓效果了。,2,、利用挑选工具选定对象，选择效果,-,轮廓图或,CTRL+F9,命令，弹出轮廓图泊坞窗。,图一 轮廓图效果,“,交互式轮廓线工具”属性栏,线性轮廓填色：从 原对象到最后一个轮廓的颜色渐变是按直线进行的。,顺时针轮廓颜色：渐变是按光谱色顺时针进行的。,逆时针轮廓颜色：表示沿逆时针的渐变。,预设样式列表：,可选择系统预置的样式,“至中心”、“内侧”、“外侧”,按纽可控制添加轮廓线的方向。,“轮廓步幅”设置轮廓线,圈的数量。,轮廓间距”：设置各个轮廓线之间的距离。,线轮廓线颜色：可以选择最后一个同心轮廓线的颜色。,填充色：可以选择最后一个同心轮廓的填充色。,到中心 向内 向外,图,8.2.3 3,种轮廓图效果,在属性栏中单击“到中心”按钮 ，可以制作向中心的轮廓图效果；单击“向内”按钮 ，可以制作向内的轮廓图效果；单击“向外”按钮 ，可以制作向外的轮廓图效果，如图,8.2.3,所示。,在属性栏中的轮廓图步长微调框中输入数值，可设置轮廓线条数，如图,8.2.4,所示。,轮廓图步长值为,15,轮廓图步长值为,3,图,8.2.4,改变轮廓图的步长,在轮廓图偏移微调框中输入数值，可设置轮廓线之间的距离，如图,8.2.5,所示。,轮廓图偏移值为,3,轮廓图偏移值为,6,图,8.2.5,改变轮廓线之间的距离,在属性栏中还提供了,3,种轮廓线填充的类型，单击“线性轮廓图颜色”按钮，可将轮廓线的颜色以直线轮廓填充；单击“顺时针的轮廓图颜色”按钮，轮廓线的颜色将以顺时针的方向进行填充；单击“逆时针的轮廓图颜色”按钮，轮廓线的颜色将以逆时针的方向进行填充，,3,种轮廓线填充效果如图,8.2.6,所示。,图,8.2.6 3,种轮廓线填充效果,图,8.2.7,加速面板,
