电路分析基础12章习题.ppt

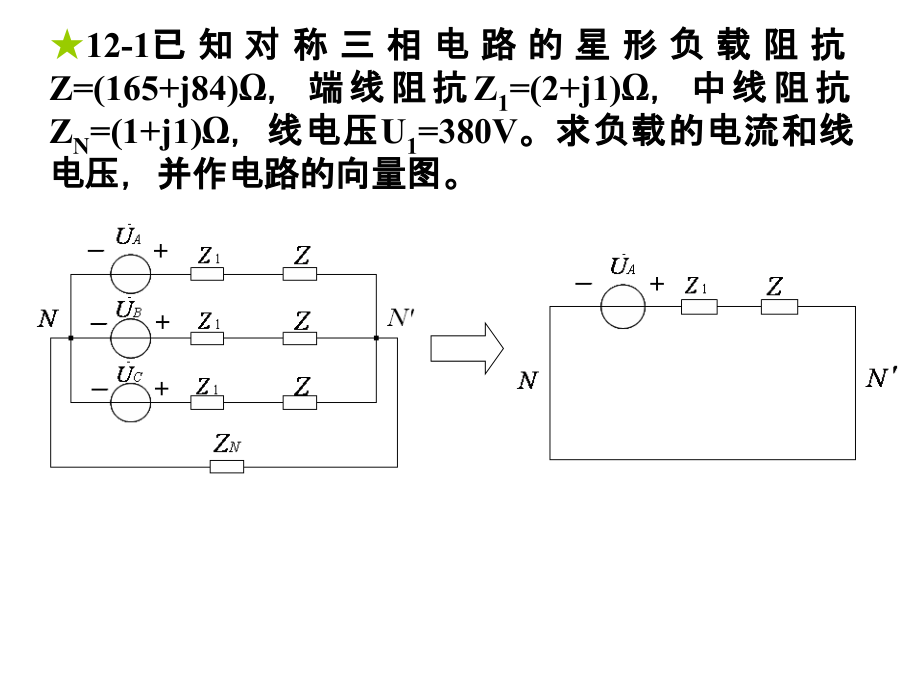

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,12-1,已知对称三相电路的星形负载阻抗,Z=(165+j84),，端线阻抗,Z,1,=(2+j1),，中线阻抗,Z,N,=(1+j1),，线电压,U,1,=380V,。求负载的电流和线电压，并作电路的向量图。,12-2,已知对称三相电路的线电压,U,1,=380V(,电源端,),，三角形负载阻抗,Z=(4.5+j14),、端线阻抗,Z,1,=(1.5+j2),。求线电流和负载的相电流，并作向量图。,A,V,12-5(1),图示对称,Y-Y,三相电路,电压表的读数为,1143.16V,Z=(15+j15 ),Z,1,=(1+j2),。求图示电路电流表的读数和线电压,U,AB,。,
