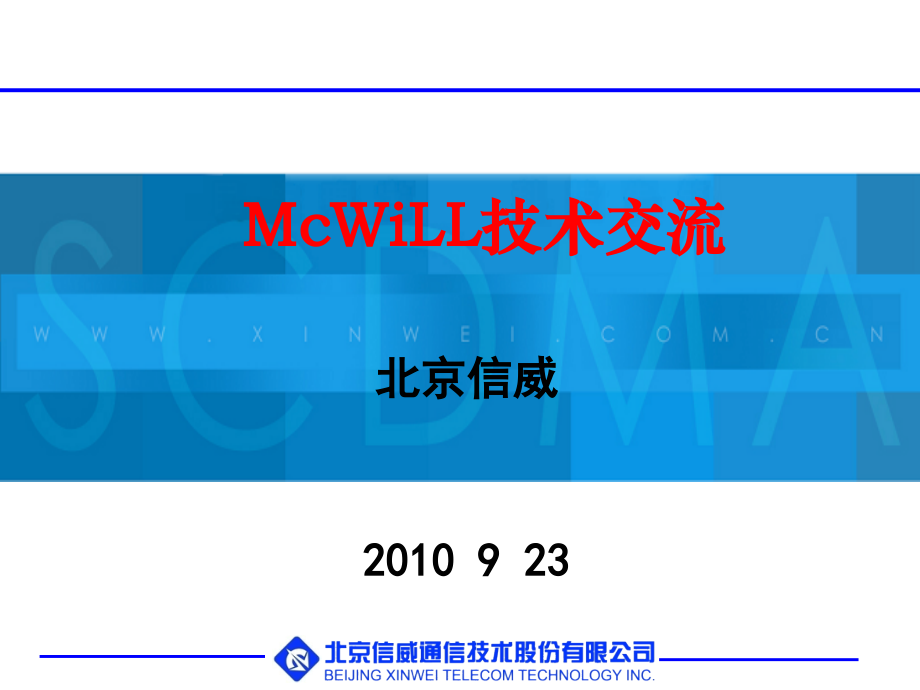

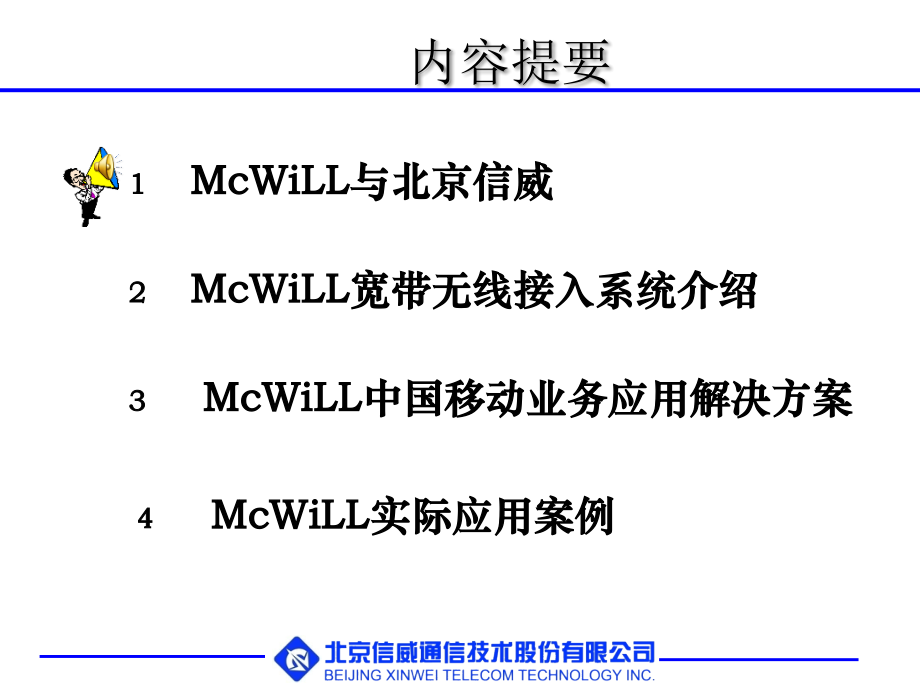

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,McWiLL,技术交流,北京信威,2010 9 23,McWiLL,与北京信威,内容提要,McWiLL,中国移动业务应用解决方案,McWiLL,宽带无线接入系统介绍,McWiLL,实际应用案例,McWiLL,与北京信威,McWiLL,定义：,(Multi-Carrier Wireless Information Local Loop,，多载波无线信息本地环路,),McWiLL,是由北京信威通信技术股份有限公司在已经部署商用网络,SCDMA(Synchronization Code Division Multiple Access,，同步码分多址,),无线窄带技术平台的基础上推出的具有完全自主知识产权的宽带无线接入系统技术平台。,北京信威成立于,1995,年；分布在北京总部、重庆生产基地和深圳研究所；专注于先进无线技术领域的开发及商业化应用；,是,TD-SCDMA,标准的起草单位；被批准为宽带无线接入国家重点实验室依托单位。,无线通信的技术发展,TACS,AMPS,GSM,DAMPS,WCDMA,CDMA,CDMA-2000,TD-SCDMA,LTE,1G,2G,3G,B3G,WiMAX,调频,(FM),TDMA,(S)CDMA,(S)CDMA,OFDMA,模拟技术,数字技术,McWiLL,SCDMA,McWiLL,介绍,McWiLL,采用了,CS-OFDMA,、智能天线及零陷、自适应调制、联合检测、,TDD,、动态信道分配、,MIMO,、,SDMA,等先进的主流无线技术，可以向,LTE,、,LTE-A,、,4G,系统进行演进。,McWiLL,首次在宽带无线接入系统领域领先世界，同时,创造性地在宽带无线接入系统中进行了话音、宽带数据和多媒体集群业务的融合，,填补了世界这一领域的空白。,McWiLL,系统采用电信级网络结构设计，采用蜂窝组网的全,IP,移动宽带网络，可以满足公网运营商和新兴运营商以低廉的成本开展电信综合业务。,McWiLL,系统独特的空中接口设计的宽带多媒体集群业务和工业级的产品设计，可以作为公网运营商,3G+WLAN,的业务有效补充,发展行业信息化用户,，也可以满足以网养网、平战结合的方式,开展应急通信,业务。,McWiLL,系统针对农村的地形特点、用户分布和经济能力，专门在天线覆盖分布、电源解决方案、温度和安装的环境适应要求、低成本等方面进行了专业的设计，非常,适合农村信息化,的开展。,McWiLL,介绍,工业和信息化部于,2009,年,9,月,1,日已经正式批准,McWiLL,为,行业标准,。,McWiLL,拥有国家授权的,专用使用频段,（,1785-1805MHz/406.5MHz-409.5MHz,），同时可以根据客户的实际需求进行系统改频。,McWiLL,系统目前已广泛应用于国内、外公网、专网、农村信息化、行业信息化、无线城市等多个领域。,McWiLL,介绍,McWiLL,是,国家中长期科学和技术发展规划纲要,中确定,新一代宽带无线移动通信网,、水体污染控制与治理和重大新药创制三个重大专项之一。,McWiLL,获得国家发改委“,2008,年新一代宽带及网络通信产业化专项”主要对象包括：,信威：宽带,McWiLL,技术新平台及新业务研发及产业化项目。,致晟科技：,McWiLL,宽带移动信息安全产品与应用系统研发及产业化项目,广晟微电子：新一代宽带无线接入,(TD-SCDMA HSUPA,及,McWiLL),射频收发芯片研发及产业化项目。,McWiLL,与北京信威介绍,内容提要,McWiLL,湖南移动业务应用解决方案,McWiLL,宽带无线接入系统介绍,McWiLL,实际应用案例,无线通信系统面临的主要技术挑战,无线宽带系统,频率利用率问题（峰值，平均及小区边界性能，频率复用组网性能）,覆盖问题,（链路预算）,抗多径衰落及抗干扰能力（高速移动及强干扰情况下如何保证稳定的,QoS,）,不同业务的融合及,QoS,保障问题,(,同时支持数据，语音和视频业务的效率和,QoS,）,McWiLL,系统的设计目标,高频谱效率的数据和语音传输,支持高速移动的数据和语音传输,高效的同频组网性能,稳定工作于不同的干扰环境,支持并发多用户,多业务及,QoS,灵活的频谱资源配置,(,带宽和,TDD,模式,),标准的可持续发展和演进,McWiLL,关键技术,CS-OFDMA,智能天线,/,增强零陷,动态信道分配,自适应调制,先建后拆切换,QOS/GOS,TDD,SDMA,（开发中）,MIMO,（开发中）,软件无线电,安全机制,VLAN,划分,McWiLL,系统的后续演进,2010,2009,2008,McWiLL,技术路标,V5,同频组网,全,IP,支持漫游和切换,支持语音和数据业务,吞吐量：,15Mbps/5MHz,V7,吞吐量：,120Mbps/20MHz,MU-MIMO,MIMO,持续演进,V6,支持数字集群,支持多媒体集群,2007,McWiLL,宽带无线接入系统架构,McWiLL,系统基本技术指标,多址接入和复用技术,:CS-OFDMA+TDMA,双工方式,:TDD(10ms),上下行调制方式,:QPSK,8PSK,16QAM,64QAM,（上、下行）,基站单载频带宽,:5MHz,基站单载频净吞吐率,:15Mbps,（上、下行）,单基站支持,20,个组呼和,40,个单呼并发,单基站支持,20,个组呼并发的同时，可提供,4Mbps,数据吞吐率,移动速度,:120km/,小时,链路预算：,160dB,切换,:,切换不丢包，切换处理时延,120-160ms,单向传输时延：,10ms,McWiLL,基站,最大发射功率,2W,，采用,8,阵元智能天线技术,99.999,电信级可靠性；板卡热插拔设计,对传输的要求：通过,10/100M,以太网口接入,IP,网,灵活的电源选择：电源板支持,DC-48V,、,DC24V,、,AC220V,，适应于不同的机房条件,机械尺寸：,221,435,440mm,（高,宽,深）,满配置重量：,12.5kg,工作温度：,+5,+50,功耗峰值功率,350W,，典型功耗,280W,（,TDD,模式，平均功率）,扇区天线,全向天线和塔放,RF,板,传输接口：,10/100M,以太网口,频综板,基带板,McWiLL,应急通信车介绍,优势,机动性强：防震、防尘设计,业务开通快：,20,分钟开通业务,市电,/,发电机双电源,(,发电机持续工作,9,小时）,覆盖范围广：,12m,天线升降，,400MHz,覆盖范围数十公里,语音数据集成调度,标准,IP,数据接口，便于与其他系统融合,CS-OFDMA,、智能天线安全性高,业务,语音通信,单兵音视频,视频会议,视频监控,远程办公,可用于公网的单模和多模手机终端,英华达,W645,(McWiLL),英华达,GMS800,(GSM+McWiLL),深创,MG138/638,(GSM+McWiLL),深创,MG166,(GSM+McWiLL),英华达,GMS900,(GSM+McWiLL+WiFi),信威,W636,635,(McWiLL),占用频宽：,1MHz,最大发射功率：,24,2dBm,接收机灵敏度：,-105dBm,典型数据传输：功耗,3W,以太网接口规格：,RJ45,上下行最大吞吐量：,3Mbps,电话接口规格：,RJ11,充电器,/,适配器输入：,220V AC,输出：,5V,，,2A DC,工作环境温度：,-10,+45,存储温度,-25,+55,产品尺寸：,150mm,95mm,40mm,重量：,280,克,CPE,信道带宽：,5MHz,吞吐量：,8Mbps,覆盖距离：,25-50Km,天线接口：,N-K,接头，特性阻抗,50,欧,网口：,IEEE802.3,标准,RJ45,以太网口,最大发射功率：,32dBm,2dBm,接收灵敏度：,-95dBm,结构尺寸：,180mm,180mm,60mm,重量：,980,克,工作温度：,-30,55,工作湿度：,20%,95%,空中软件升级功能：可通过网管对超级,CPE,进行软件升级。,业务分级功能：可通过网管设置每个用户的最高和最低速率，并且可以设置用户的优先级使其更容易获得可用带宽。,超级,CPE,电源接口,SCPE,：支持标准,/,非标准,POE,，推荐使用,30W,以上电源。若需采用长距离（大于,30,米）网线供电，建议采用,56V POE,电源。,SCPE-D,：,DC12VDC24V,，推荐使用,30W,以上电源。,适合固定安装，,POE,产品适合室外安装，达到,IP55,级防水性能，直流供电产品只能安装在室内或车内。,功耗参数,DC24V,输入时：,待机功耗：,6W,；,最大峰值功耗：,24W,；,DC12V/POE,输入时：,待机功耗：,7.5W,最大峰值功耗：,30W,超级,CPE,USB,超薄网卡,U28,USB,连接上网，即连即用,全兼容（笔记本、台式机都可以适用）,上行、下行速率最大分别可达,1Mbps,，上下行同时使用时，总速率最大,1.6Mbps,接口：,1 Mini USB,接口,尺寸（长,宽,厚）：,58mm,36mm,10mm,英华达,W645,W645,特点及市场定位,W645,特点,款式为直板；,键盘,P,R,结构，支持,4,方向键；,STN,液晶，,9664,；,外置天线；,电池,800,900mAh,；,充电器为,500mA,，,5V,；,USB,数据线，支持,PC,机上网,W645,市场定位,低端语音用户,W645,参数,工作频段,400MHz,430MHz,最大发射功率,24(+2/-2)dBm,接收机灵敏度,-105dBm,通话时长,150,180,分钟,待机时长,120,小时,168,小时,聚合物锂电池,3.7V,，,800mAh,充电器,/,适配器,输入：,220V AC,输出：,5V,，,500mA DC,工作环境温度,-10,+45,存储温度,-25,+55,英华达,GMS800,产品特征及技术参数,主要特征及技术参数如下：,频段：,1785MHz1805MHz,Window Mobile 6.0,操作系统,CPU,为,32 bit ARM9 RISC microprocessor,Memory,：,Program&data flash:128MB,，,SDRAM:64MB,LCD:240*320,，,2.8,寸，,256K color,，,TFT,屏,蓝牙,1.2,、,Micro SD,接口、,USB1.1,230,万像素摄像头，自动对焦,GSM 850/900/1800/1900MHz with GPRS Class B,、,McWiLL 1800MHz,其他,McWiLL,部分的性能同,W118,。,市场定位,面向高端商务人士和行业用户,McWiLL,行业终端介绍,深创,MG138/638,深创,PDA,英华达,GMS900,普天宜通,PTM6100/6300,首科软件,SKM1800M-001,首科软件,SKM1800M-002,McWiLL,行业终端介绍,旋极汉荣,HR638,得逻辑,7525,普天宜通,MDT3500,致晟科技,SEACOM SC,280,M,/240M/230M,信威,Wi168,信威,W160/660/360,深创,MG138/638,产品特点及市场定位,产品特点：,款式为直板；,支持,PTT,侧键及集群语音功能；,1.72CSTN,液晶，,128*160,；,外置天线；,支持,FM,、,MIDI/AMR,音乐播放功能；,电池,800,900mAh,；,充电器为,500mA,，,5V,；,USB,数据线，支持,PC,机上网,市场定位：,低端用户,产品参数,工作频段,MG138,：,1785MHz,1805MHz,MG638,：,400MHz430MHz,最大发射功率,24(+2/-2)dBm,接收机灵敏度,-105dBm,通话时长,120,分钟,待机时长,100,小时,聚合物锂电池,3.7V,，,800mAh,充电器,/,适配器,输入：,220V AC,输出：,5V,，,500mA DC,工作环境温度,-10,+45,存储温度,-25,+55,产品尺寸（,mm,）,127mm46mm15mm,深创,PDA,深创,PDA,功能特点,1800M,频段,Windows Mobile,操作系统,支持,GSM,、,GPS,支持实时视频回传,200M,像素后摄像头，,30,万像素前摄像头,支持,McWiLL,集群,英华达,GMS900,参考机型，非最终实物图片,英华达,GMS900,性能参数,频段：,1785MHz1805MHz,Windows mobile6.1,操作系统，三星,S3C 400Mhz CPU,128M SDRAM,、,128M flash,3.0,寸透反式触摸屏，,TFT QVGA,McWiLL 1800M,、,GPRS,、,WiFi 802.11b/g,、蓝牙,1.2,、,GPS,、,200,万像素摄像头，可选,RFID,、可选条码扫描,大功率扬声器、,PTT,按钮、,19,键键盘,4000mAh,大容量电池,IP65,防水防尘工业等级,尺寸,152mm*72mm*32mm,英华达,GMS900,市场定位及进展,市场定位,协同作业和语音调度两个市场领域均可适用，高可靠性，适用于机场、港口、航运,功能强大，价格较为高端，需用户有一定承受力,普天宜通,PTM6100/6300,PTM6100/6300,性能参数,PTM6100,为,1800M,，,PTM6300,为,340M,，可定制,400MHz,WINCE6.0,，,S3C6410,ARM11,内核，频率可达,667MHz,，多媒体功能,128MByte NandFflash,，,128MByte Mobile DDR SDRAM,，,SD,卡,QVGA 240*320 2.8,，,TFT,或,OLED,可选,4000mAh,电池,PTT,键、大功率扬声器,200,万像素摄像头,支持,GPRS,、,GPS,IP65,防护级别,PTM6100/6300,市场定位和目前进展,市场定位,语音调度、协同作业,支持实时视频回传,定位中端,首科软件,SKM1800M-001,SKM1800M-001,性能参数,频段,1785MHz1805MHz,尺寸（,mm,）,242 X 62 X 35,PTT,键、组选择旋钮、紧急呼叫键,显示屏,Display2.8,寸，可触摸,操作系统：,WINCE5.0,CPU:Intel PXA270 520 MHz,RAM:64MB,、,Flash:128MB,接口：,SD,接口，,USB,接口，蓝牙接口,达到,IP54,的防护等级,电池容量为,2200,毫安时,SKM1800M-001,市场定位及进展,市场定位,以语音调度为主，集成,Zed-3,调度语音功能,协同作业为辅，,WINCE,操作系统，可集成其他第三方应用程序,从价格上看，将会定位在中高端,SKM1800M-002,低端对讲机,主要特点：,频段,1785MHz1805MHz,，可定制其他频段,低端,McWiLL,纯语音对讲机,2W SPEAER,，声音宏亮，抗噪麦克风,外观美观、结实耐用,IP54,防水防尘,尺寸,130mm*58mm*30mm,电池,7.2V 1400mAh,独立组旋钮、音量调节钮,SKM1800M-002,市场定位及进展,市场定位,纯语音对讲终端，不具备协同作业或数据功能,中端市场，主要针对普通作业人员,旋极汉荣,HR638,HR638,性能参数,频段：,1785MHz1805MHz,CPU:Xscale255,，主频,400MHz,WINCE5.0,操作系统,FLASH:64M,，,SDRAM:128M,320*240,，,3.5,寸触摸屏,LCD,，带背光，,16,位颜色显示,蓝牙,1.1,、,RFID,、,SDIO,、接触式,IC,卡、,USB,、串口,4000mAH,电池,IP54,防护级别，,1.2,米跌落,HR638,市场定位及进展,市场定位,以协同作业应用为主，物流、电力、交通、医疗、保险、公安等行业,语音调度为辅,得逻辑,7525,得逻辑,7525,性能参数,频段：,1785MHz1805MHz,CPU:PXA270 520MHz+NVIDIA GoForce 4000,多媒体处理器,WINCE5.0,操作系统、,Windows Mobile6,3.6,寸，,480*640,，,FULL VGA,，,TFT,触摸屏,128MB flash,、,128MB SDRAM,接口：,PCMCIA,、,CF,、,USB OTG,、,RS232,、蓝牙,1.2,McWiLL,功能通过盖端置入,MEM128,模块，通过,USB,连接实现,电池可选,2000mAh/3000mAh/4000mAh,IP65,防护级别，开启状态,1.5,米,26,次跌落无故障,得逻辑,7525,市场定位和进展,市场定位,以协同作业应用为主，物流、港口、机场等行业,纯数据终端，不具备语音功能,对环境要求较为苛刻的行业，得逻辑的终端定位在高端,普天宜通,MDT3500,MDT3500,性能参数,频段,1800M,和,340M,，可定制,400M,高性能处理器，工作频率最高可达,800MHz,，满足各种高速处理要求,支持集群语音、协同作业、实时视频回传功能,WINCE6.0,操作系统，提供可靠的方便的应用平台,可选多种无线接入方式，,WIFI,、,GSM/GPRS,、,McWill,、,CDMA,等可供选择,内置大容量存储器，满足多种数据存储要求,可选普通精度和高精度,GPS,定位，满足不用位置服务要求,可扩展性强，蓝牙、,USB HOST,、,USB DEVICE,、,RS232,以及,RS485,防水防尘工业标准达到,IP65,，能够在恶劣环境下使用,MDT3500,市场定位及进展,市场定位,定位高端行业市场，协同作业和集群语音调度,可用于各种车辆,致晟科技,SEACOM SC,280,M,/240M/230M,SC,280,M,/240M/230M,性能参数,1800M,、,400M,、,340M,三个频段产品都有,CPU,：,600MHz,嵌入式多媒体处理器,128M DDR-RAM,，,256M Flash,安全,LINUX,操作系统，内置,Internet,浏览器,3.2,寸屏，,240*320 256K,彩色，高亮彩色,/,灰度,LCD,触摸屏,正面全数字键盘、导航键与特殊功能键，侧面双按键,GPRS,、,WiFi,、,McWiLL,三模,2G SD,、,USB,，,300,万像素自动对焦,中国国密专用算法（军品认证,/,国密认证）,电池：,2600mAh3600mAh,127*62*32mm,H.263/MPEG2/4/MP3,，,MSN/YAHOO,，,HTTP1.1/JS,浏览器,SEACOM SC-2,80,M,市场定位及进展,市场定位,针对对安全有要求的特殊行业（政府安全机构、司法等行业）的以协同作业为主，兼顾语音调度的需求,LINUX,操作系统，可集成开发各行业的协同作业应用,信威,Wi168,低端行业,PDA,Wi168,性能参数,目前正在做的是,1800M,，,340M,和,400M,后续会做,采用,WINCE,智能操作系统，对外提供标准的二次开发接口,CPU:PXA310,，,500Mhz,2.8,寸触摸屏,2000mAh,电池,PTT,键、大功率扬声器,内置,AGPS,、,400M,模拟对讲功能,200,万像素摄像头,GPRS,双模,IP54,防护级别,Wi168,市场定位及进展,市场定位,语音调度和协同作业并重,定位以行业用户为主，数字无线城市用户为辅,谢谢！,
