CC-LINK远程模拟量模块.ppt

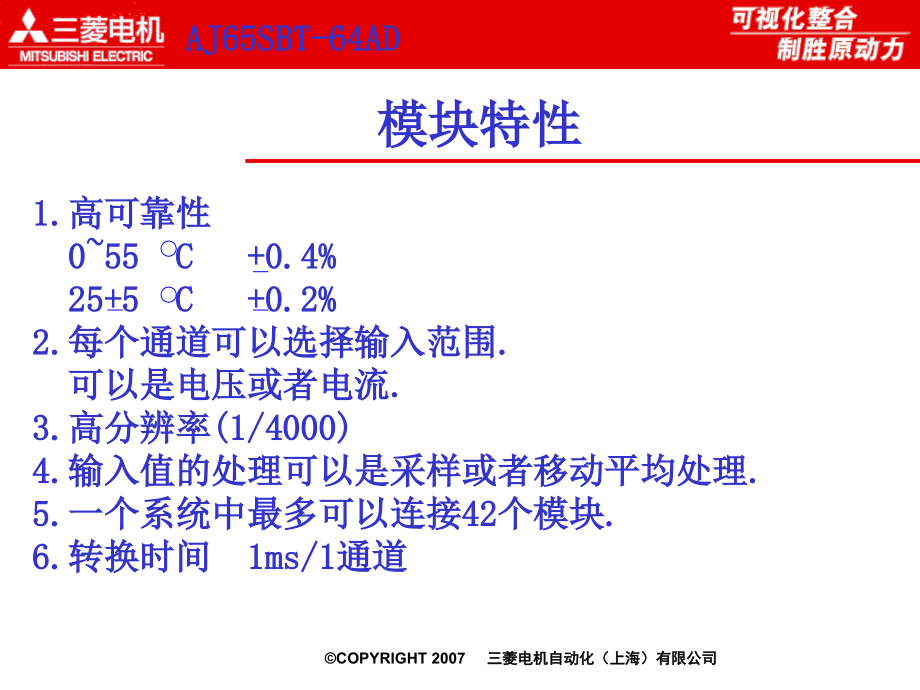

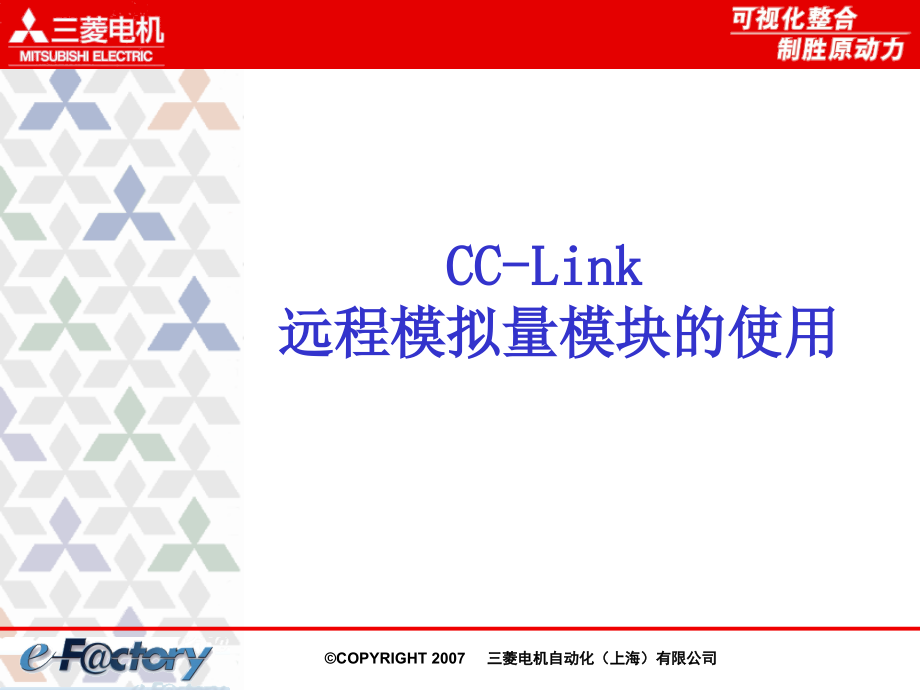

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,COPYRIGHT 2007,三菱电机自动化（上海）有限公司,单击此处编辑母版标题样式,CC-Link,远程模拟量模块的使用,模块特性,AJ65SBT-64AD,1.高可靠性,055,C +0.4%,25+5 C +0.2%,2.,每个通道可以选择输入范围.,可以是电压或者电流.,3.高分辨率(1/4000),4.输入值的处理可以是采样或者移动平均处理.,5.,一个系统中最多可以连接42个模块.,6.转换时间 1,ms/1,通道,输入特性,AJ65SBT-64AD,模块,I/O,信号列表,AJ65SBT-64AD,寄存器的含义,AJ65SBT-64AD,寄存器的具体设置,AJ65SBT-64AD,1.,RWwm,1.,RWwm,+1,默认值为0,寄存器的具体设置,AJ65SBT-64AD,1.,RWwm,+2,默认值为0,模块外观以及端子,AJ65SBT-64AD,偏置/增益的设置,AJ65SBT-64AD,1.把所有通道设置为“用户范围设置13”.,2.短接两个“,TEST”,端子.,3.断电重启进行数据连接(“,RUN”,灯为,OFF),4.,通过“,SELECT”,进行通道以及偏置/增益的选择,通过“,SET”,进行设置值的确认(直到“,RUN”,灯,亮).,5.断开两个“,TEST”,端子.,6.断电重启,结束设置.,设定值在,EEPROM,中.,软件初始化例子,AJ65SBT-64AD,程序初始化例子,AJ65SBT-64AD,寄存器的含义,AJ65BT-64AD,模块特性,AJ65SBT-62DA,1.高可靠性,055,C +0.4%,25+5,C +0.2%,2.,每个通道可以选择输出范围.,可以是电压或者电流.,3.高分辨率(1/4000),4.,CPU,停止的时候,输出可以保持或者清除.,5.,一个系统中最多可以连接42个模块.,6.转换时间 1,ms/1,通道,输出特性,AJ65SBT-62DA,模块,I/O,信号列表,AJ65SBT-62DA,寄存器的含义,AJ65SBT-62DA,寄存器的具体设置,AJ65SBT-62DA,1.,RWwm,+2,默认值为0,1.,RWwm,+3,模块外观以及端子,AJ65SBT-62DA,偏置/增益的设置,AJ65SBT-62DA,1.把所有通道设置为“用户范围设置13”.,2.短接两个“,TEST”,端子.,3.断电重启进行数据连接(“,RUN”,灯为,OFF),4.,通过“,SELECT”,进行通道以及偏置/增益的选择,通过“,SET”,进行设置值的确认(直到“,RUN”,灯,亮).,5.断开两个“,TEST”,端子.,6.断电重启,结束设置.,设定值在,EEPROM,中.,软件初始化例子,AJ65SBT-62DA,程序初始化例子,AJ65SBT-62DA,模块外观,AJ65BT-64DAV/A,寄存器的含义,AJ65BT-64DAV/I,谢 谢,!,
