山水地形造型设计.ppt

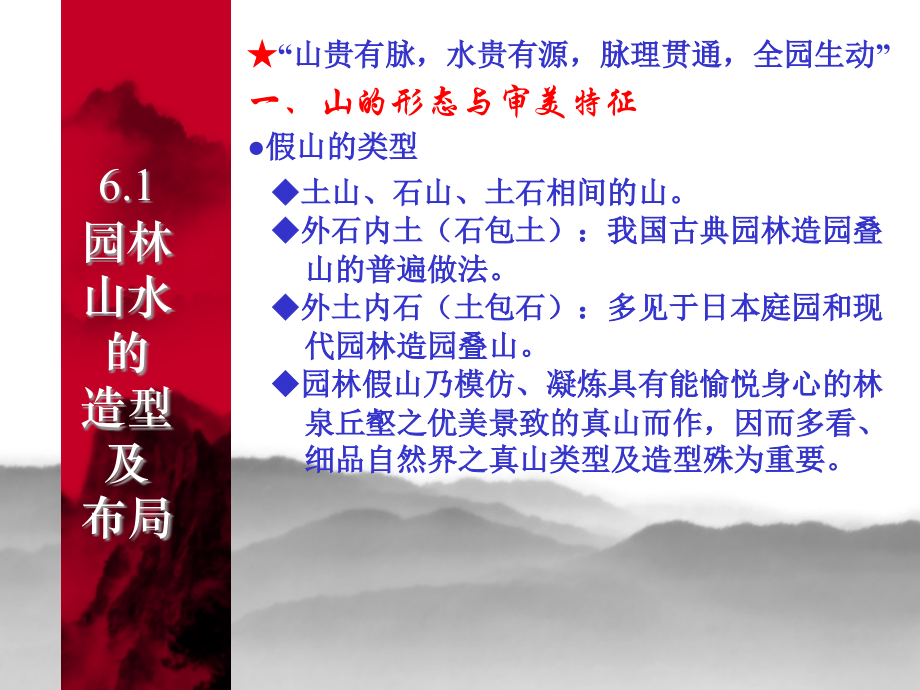

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,教学内容,本节教学安排,园林山形水系的审美特征，,园林山、水的造型及布局（重点）,教学目标,能对当地优秀园林实例作山水景观特色的初步分析与评价,初步掌握园林假山、水体布局造景的技能,授课类型,理论,+,实训（模型制作）,需要课时,8,学时,6.1园林山水的造型及布局,“,山贵有脉，水贵有源，脉理贯通，全园生动”,土山、石山、土石相间的山。,一、山的形态与审美特征,假山的类型,外石内土（石包土）：,我国古典园林造园叠山的普遍做法,。,外土内石（土包石）：多见于日本庭园和现代,园林造园叠山,。,园林假山乃模仿、凝炼具有能愉悦身心的林泉丘壑之优美景致的真山而作，因而多看、细品自然界之真山类型及造型殊为重要。,6.1园林山水的造型及布局,假山造型艺术,假山造型贵在以假乱真。,中国造园艺术与山水画关系密切，园景表现“多方胜景，咫尺山林”（园冶），而山水画则表现“咫尺之内，而瞻万里之遥；方寸之中，乃辨千寻之峻”（续画品并序），两者的空间形式虽然不同、表现各异，但渊源相通、异曲同工同为“师法自然”和追求“神似境界”。,“智者乐山，仁者乐水”。,“山有三远，自山下而仰山巅谓之,高远,；自山前而窥山后谓之,深远,；自近山而望远山谓之,平远,”，“高远给人以清明感，深远给人以重晦感，平远给人以仲融飘渺感”,。,6.1园林山水的造型及布局,山之“三远”：,6.1园林山水的造型及布局,假山造型艺术,设计要点,：,主客分明，顾盼呼应,未山先麓，脉络贯通,层次分明，要有起伏,山观四面，步移景异,曲折回抱，山水相依,总要求：,山形四面可观，山体变化多致，山系,“,脉气,”,明显，山水有机连理，移步换景、步移景异。,6.1园林山水的造型及布局,山形分析：,6.1园林山水的造型及布局,假山设计要点：,6.1园林山水的造型及布局,假山布局艺术,与主题建筑互为对景,在园内成蜿蜒连绵状布置，用以围合、分隔园林空间，创造出林泉丘壑之美,布置于主要出入口的正面，形成一道障景,于园内角隅，以粉墙为纸，山石草木为绘，因画成景,6.1园林山水的造型及布局,假山布局艺术：与主题建筑互为对景（拙政园）,6.1园林山水的造型及布局,假山布局艺术：,成蜿蜒连绵状布置，用以围合、分隔园林空间,（圆明园）,6.1园林山水的造型及布局,假山布局艺术：,沿园墙布局，用以围合园林空间,（南京瞻园）,6.1园林山水的造型及布局,二、园石的审美特征及置石艺术,天然园石：太湖石、黄石、房山石、灵壁石、英石、宣石、青石、黄蜡石、墨石、钟乳石、卵石、石笋等。,园石的种类,人造园石（,塑石）,：,用水泥和其它材料,FRP,（玻璃钢纤维强化塑胶）、,GRC（,玻璃钢纤维强化水泥,）、CFRC（,碳纤维增强砼）等人工仿造而成。,瘦、透、漏、皱及多样化的审美,。,园石的审美特征,国人赏石，不重石的形象而贵其神似，以千姿百态的意趣美为主，具有更丰富的文化和精神内涵,。,6.1园林山水的造型及布局,置石的方式,特置（孤置）：孤赏石，以峰石为主，主要欣赏个体美。,左图：柳侯公园 右图：留园冠云峰,6.1园林山水的造型及布局,对置：将园石对应布置于门庭、路口、道路以及桥头两侧等处，其数量、体量以及形态无须对等，忌对称，构图上须均衡，在形态上应相互呼应。（下图：苏州留园）,6.1园林山水的造型及布局,群置：应用多数山石互相搭配点置，称为群置或聚点。配石须有主有从，主从分明，并按,“,三不等,”,原则（石之大小不等、高低不等、间隔远近不等）进行配置。（苏州网师园冷泉亭）,6.1园林山水的造型及布局,散置：由,“,师法自然,”,而形成的置石技法，以,“,似多野致,”,为基本艺术要求。（桂林愚自乐园）,6.1园林山水的造型及布局,置石技法特别提示,：,“,石必一丛数块，大石间小石，然须联络。面宜一向，即不一向亦宜大小顾盼。石小宜平，或在水中，或从土出，要有着落。,”,（明,龚贤画诀）,6.1园林山水的造型及布局,三、水体的审美特征及水景艺术,水体的形态：溪、涧、瀑、江、河、池、潭、湖、海以及泉等，或飞流直下、势如破竹，或泉涌而出、涓涓细流，小聚为池，汇流成湖，历经江河，最终注入大海。,水体的形态及审美特征,水体的审美特征：洁净之美，,流动之美,，文章之美，柔性之美，音响美，形态神韵美，涵虚之美等。,关于对水的认识,古代对水的认识,注重,水体，源于儒家朴素的生态思想和讲究,“,藏风得水,”,的风水理论，因此城市的选址布局多与水有关。还有山之阳水指阴的说法。,“,无园不水,”,“,一池三山,”,“,清泉石上流,”,“,山光水色与人亲,”,以水环绕建筑物，产生,“,流水周于舍下,”,的水乡情趣；亭榭浮宇水面，恍若神阁仙境；,“,山石有清音,”,“,惊涛拍岸，卷起千堆,雪,”,近代对水的利用,20,世纪,60,年代以前：修建水库、提防、整治河道,60,年代：发展节水技术,70,年代：发展污水处理技术,80,年代：统一管理水质、水量、环境、景观的指标,90,年代：以人水共谐共处为目标,重视环境用水、生态用水,水域生态修复理论和技术,水资源具有循环性和有限性、时空分布不均匀性、不可替代性、经济上的利害两重性等四种特性。,滨水地域,类型：线状空间 带状空间 面状空间,滨水区：意为水边、海边、湖边。即使路地的边沿也是水的边沿。在城市中具有自然山水景观情趣和公共活动集中历史文化因丰富的特点有导向明确、渗透性强的空间特征。,设计核心：自然要素,“,人化,”,。即在尊重斌属区特有自然规律下已开发滨水区井灌为主，并以经济、生态、社会效应为主。滨水区的规划和景观设计，应该是一种能够满足多方面需求的、多目标的设计，要求设计人员能够全面、综合地提出问题，解决问题,。,水边生态圈,植物带,护岸,水生植物,水生动物,微生物,水的民俗及传说、诗词,端午节,傣族泼水节,精卫填海,飞流直下三千尺，疑是银河落九天,孤帆远影碧空尽，惟见长江天际流,智者乐水，仁者乐山,水的功效,自然环境效应,净化大气、,调节空气湿度、,调节气温、,造景、,养殖水产品,生态效应,减少空气中尘埃,增加空气的湿度,降低空气的温度,物理效应,水珠与空气分子的撞击能产生大量的负氧离子,空气保健素,雨水景观,云雾景观,雾凇,冰雪景观,晨曦与云霞景观,-,泰山云海,空间景观效应,空间的拓展,：,规模较大面状的水，在环境空间中有 一定的控制作用,空间的引导,：,小规模的水池或水面的点是水景，在环境中起着点景的作用，成为空间的视觉焦点，从而起到引导作用。,空间的层次：,水景作为视觉对象，应有丰富的视觉层次。（灵活组织点、线、面式水景，可采用叠合的方式形成立体水景，构成三维空间增加层次感）,对人的五官及心理、行为效应,人对水的喜爱主要在于水给人的感官上的愉悦。,社会经济效应及安全效应,我国水资源整体态势十分严峻，特别是城市化迅速发展引起的水资源供需矛盾日益尖锐。,大江大河的断流、洪水日益严重,安全、健康、稳定的基础水环境，水系能满足城市防洪排涝要求。有较稳定的水源补给，同时还应有健康的生态状况，包括对污染的治理及自然生态系统功能的恢复和健全。,水的形态与景观营造,喷、涌、射,主要以人工喷泉景观的形式美化城市环境，从城市广场到街道、从庭院到小区，喷泉因其所处的环境的层面性质空间形态地理位置的不同是观赏者的心理和行为方面的不同要求使其形式千差万别。,流淌,落：,是经线的形势所构成的天然的人造的 立工落水。瀑布常以水池构成一个整体。一铺的落差河水流量大小、常常创造出极具个性特色的水景给人以清新的感受,。,静水：,（积存）常以湖、溏、池等形式出现。静水营造的是一中静谧安详的气氛，使适于人们思考、独处静坐的场所。,水的表象与时间,水在常温下是无色透明的流动液体，具有三态变化，即,液态、气态,和,固态,。,世界水景特点,中国水景设计原则,东方园林基本上是写意的、直观的，重自然、重情感、重想象、重联想，重“言有尽而意无穷”、“言在此而意在彼”的韵味,中国,园林水景取象是讲和溪瀑的流水和沼泽湖海的静水两方面,中国园林的假山高大、硬朗，水域开阔，人工味较,浓,西方水景设计原则,欧洲的水源也很丰富，植被更是繁茂，使用了模仿伊甸的四条水路分割法则。有赖于植物的丰富，后来欧洲又用大量的几何植栽来加强了这种分割，并以这种矩形分划为基础，衍生出一整套几何造园的理论，而水法的运用也日趋宏大，,西方园林基本上则是写实的、理性的、客观的，重图形、重人工、重秩序、重规律，以一种天生的对理性思考的崇尚而把园林也纳入到严谨、认真、仔细的科学范畴。,主导思想是以人为自然界的中心，大自然必须按照人的头脑中的秩序、规则、条理、模式来进行改造，以中轴对称规则形式体现出超越自然的人类征服力量，人造的几何规则景观超越于一切自然。,伊斯兰,伊斯兰体系是在古巴比伦故土上发展，和其所模仿的原型有着同样的气候和地理环境，对古西亚流派的手法保存得比较完整，而其视水如金的水法处理也是其最大的特色。,使用谨慎保护水流的渠道和堤岸，狭窄的溪流潺潺和低矮的喷泉点点,日本自然式水景,佛家的禅宗与中国古典园林,“,天人合一,”,的思想是构成日本园林艺术的主要方面,水域也更接近自然溪流沼泽，人工味较淡,日本偏于佛，以智者的形象带有出世解脱的色彩。日本在形象和抽象之间。喜欢用拟佛拟神的较为晦涩的语言。日本园林则是在荒凉孤寂的山林中体现着孤独的禅意和对短暂人生的寂寞思考,。,水景分类及设计原则,水景分类,一是利用地势或土建结构，仿照天然水景观而成。如溪流、瀑布、人工湖、养鱼池、泉涌、跌水等，这些在我国传统园林中有较多应用。,二,是完全依靠喷泉设备造景。各种各样的喷泉如音乐喷泉、程序控制喷泉、旱地喷泉、雾化喷泉等。这类水景是近年来才在建筑领域广泛应用的，但其发展速度很快。,水景设计的基本原则,满足功能性要求,环境的整体性要求,技术保障可靠,运行的经济性,6.1园林山水的造型及布局,理水的形式和整体布局,理水的形式：,规则式水体：几何形轮廓，整齐式驳岸，水景类型以整形水池、壁泉、喷泉、整形瀑布及水渠运河为主，雕塑与喷泉构成水景的主要内容。,自然式水体：轮廓自然曲折，自然曲线的倾斜坡度水岸或自然山石驳岸，在建筑附近或根据造景需要也部分地用条石砌成直线或折线驳岸。水景的类型可分为静态与动态两类，形式以湖、池、潭、沼、溪、涧、洲、渚、港、湾、瀑布、跌水等为主。其创作以体现自然界水体景观的形态及神韵为主旨。,混合式水体：规则式与自然式有机结合，富于变化。,6.1园林山水的造型及布局,理水的形式和整体布局,园林水景设计基本要求：,主次分明，自成系统,水岸溪涧，曲折有致,涵虚衔实，湖岛相间,6.1园林山水的造型及布局,中国古典园林理水的形式,6.1园林山水的造型及布局,中国传统园林结合理水布局的主要特点：,不对称构图,围绕水池展开布局,集中布局或分散处置，是中国古典园林理水的基本格局,6.1园林山水的造型及布局,四、山水综合艺术,自然式水系要,“,疏水之去由，察源之来历,”,，应,“,隐头藏尾,”,，给人以似有源却无踪、有去路似无穷之感,。,山因水活，水随山转，山水相依，曲折回抱,。,课堂作业,自然式山水景观设计，,A4,幅面,6.1园林山水的造型及布局,任务：,先完成自然式山水景观平面图设计，再制作模型,工具材料：,吹塑纸（兰、红、黄）、硬纸板（约,50cm,2,）、复写纸、铅笔、白乳胶、剪刀、裁纸刀、橡皮泥等,6.,2,园林山水景观模型设计与,制作,
