第五章 冰蓄冷系统.ppt

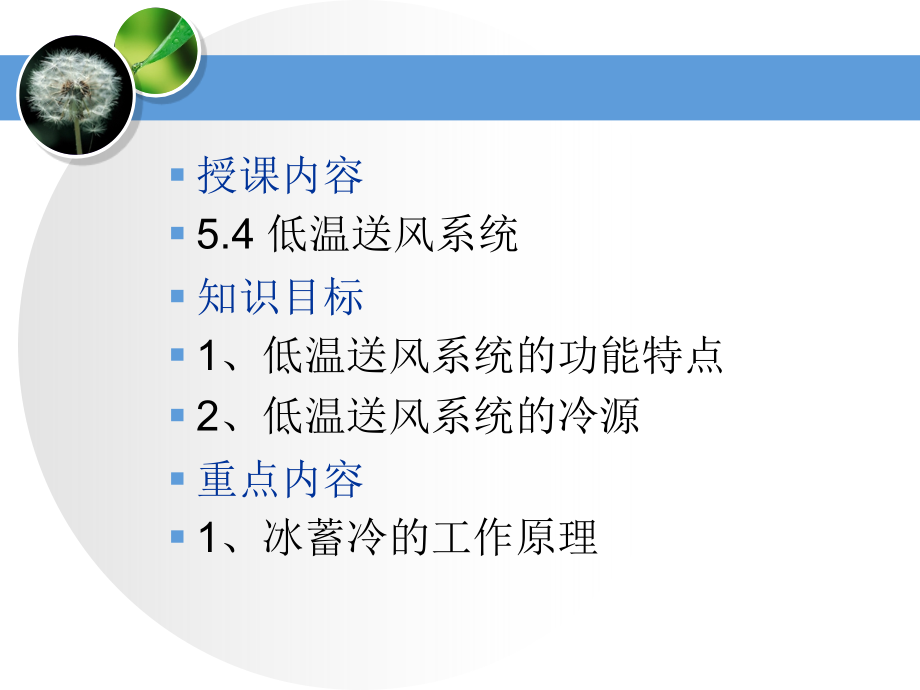

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Xian,Jiaotong,University,*,单击此处编辑母版标题样式,第五章,授课内容,5.4,低温送风系统,知识目标,1,、低温送风系统的功能特点,2,、低温送风系统的冷源,重点内容,1,、冰蓄冷的工作原理,5.4,低温送风系统,常规空调：,人工冷源供回水温度,7,12,，处理后空气,10,15,；,低温送风系统或大温差送风系统：,冷源为,冰蓄冷,系统，冷源,提供,1,4,低温冷水，处理后空气,4,10,，全空气送风系统。,5.4.1,低温送风系统的特点,1,、送风量和水量减少，节约耗材；,2,、除湿能力强，提高舒适性；,3,、在负荷增加的情况下，可使用低温送风系统改造，则不改变风管。,5.4,低温送风系统,5.4.2,采用低温送风系统时应注意的问题,问题,1,、,送风温度过低，使人感觉不舒服；局部区域温度过低，送风量较小，使工作区流速较低，室内温湿度分别不均；当出风温度低于室内空气露点温度时，会凝露，风口滴水，出风气流呈,“,雾状,”,5.4,低温送风系统,解决措施,方法一：,在送风末端加设混合箱，将低温空气与室内回风混合后通过常规送风口送出。,方法二：,采用扩散性能好的送风口或专用的送风口，使低温空气在风口附近极短距离内与室内空气混合，以提高温度，增强扰动,5.4,低温送风系统,5.4,低温送风系统,问题,2,：,风管风口等表面易结露，造成冷量损失，产生的水滴还会引起其他问题，故需加强保冷和防止凝结水产生。,措施,：,1,）正确使用保冷层材料及厚度,2,）保冷施工时注意其严密性,3,）使送风口表面温度高于室内空气露点温度,1,2,4,）刚启动时，应使冷风温度较高，然后逐步降低冷风温度,冷水机组使用廉价电力在夜间蓄冰,冰块在高峰时段融化，为建筑物供冷,5.4,低温送风系统,什么是蓄冰空调？,蓄冰空调系统，即是在电力负荷很低的夜间用电低谷期，采用电制冷机制冷，将冷量以冰的形式贮存起来。在电力负荷较高的白天，也就是用电高峰期，把贮存的冷量释放出来，以满足建筑物空调负荷的需求。由此可见，蓄冰空调系统是“转移用电负荷”或“平衡用电负荷”的有效方法。,冰蓄冷空调系统的使用场合,5.4,低温送风系统,1,商场、宾馆、饭店、办公楼等冷负荷高峰和用电高峰基本相同，持续时间长的场合。（例如：清华智能楼、中央广播电台）,2,体育馆、展览馆、影剧院等冷负荷大，持续时间短的场所。,（例如：上海科技馆）,3,制药、食品加工、啤酒工业、奶制品工业等用冷量大，绝大多数空调负荷集中在白天的制造业。（例如：北京东方食品配送公司）,4,现有空调系统能力已不能满足负荷需要，需要扩大供冷量的场所，这时可以不增加主机，改造成冰蓄冷系统最有利,常见的冰蓄冷系统形式,完全冻结式,（,Total-Freeze-Up,）：是将塑料或金属管伸入蓄冰筒,(,槽,),内，管内通以冷水机组制出的,低温乙二醇水溶液,（也称二次冷剂），使蓄冰筒内,90%,以上的水冻结起来。融冰时，让从空调负荷端流回的温度较高的乙二醇水溶液通过塑料或金属管内部，将管外的冰融化而释冷。,5.4,低温送风系统,5.4,低温送风系统,蓄冰原理,5.4,低温送风系统,融冰,5.4,低温送风系统,螺旋管式蓄冰装置,U,形管式蓄冰槽,a,蓄冰槽排列方式,b,蓄冰槽内结构,5.4,低温送风系统,U,形管式、螺旋管式蓄冰盘管融冰示意图,该形式蓄冰盘管在融冰过程中，冰与盘管之间形成一个水环，随着水环直径的增大，融冰速率下降较快。,5.4,低温送风系统,冰蓄冷系统简介,Thank You!,
