航空模型入门知识.ppt

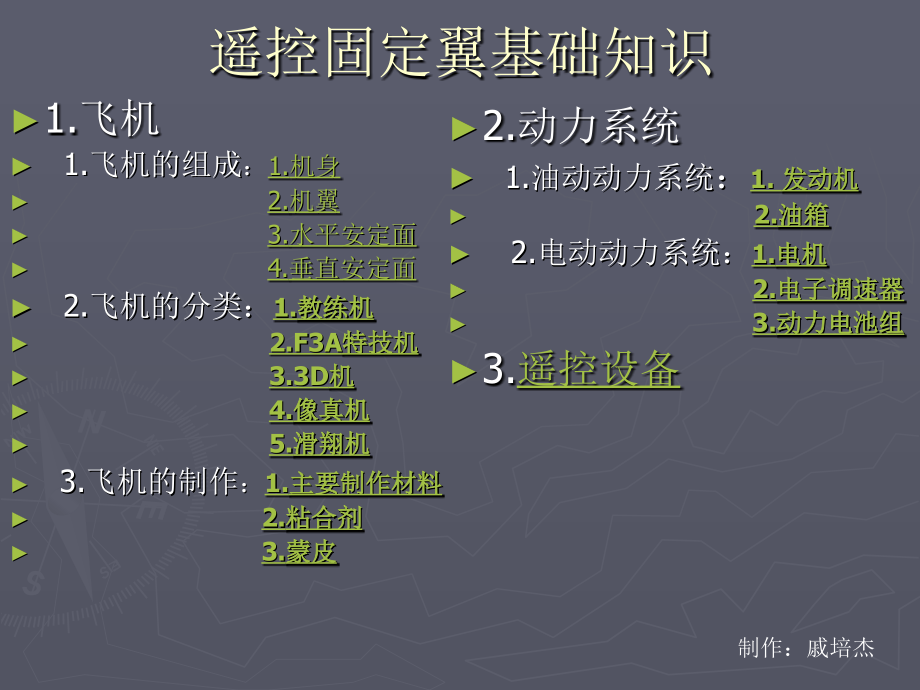

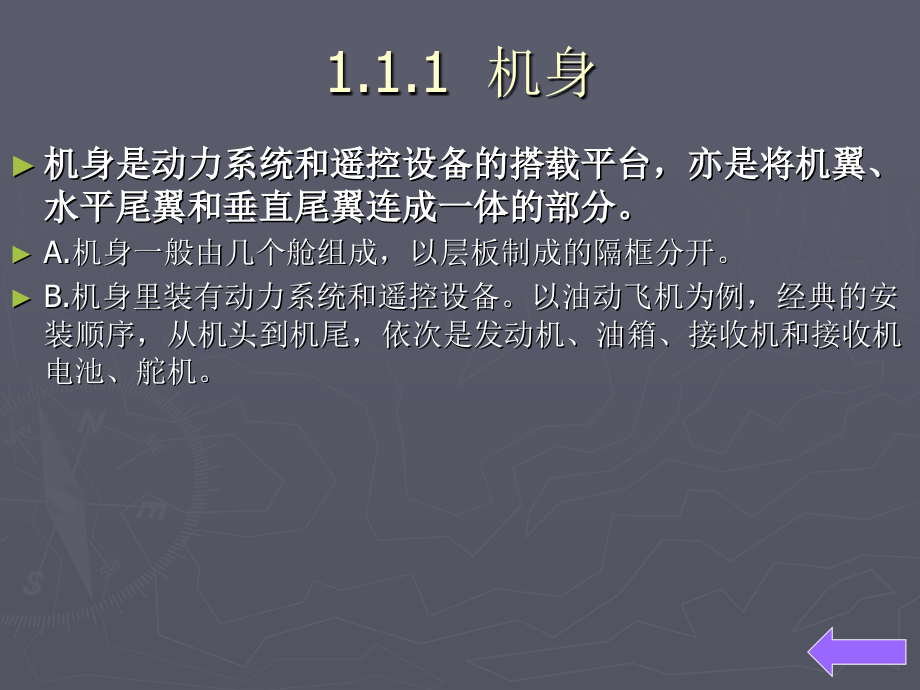

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,遥控固定翼基础知识,1.,飞机,1.,飞机的组成,：,1.,机身,2.,机翼,3.,水平安定面,4.,垂直安定面,2.,飞机的分类：,1.,教练机,2.F3A,特技机,3.3D,机,4.,像真机,5.,滑翔机,3.,飞机的制作,：,1.,主要制作材料,2.,粘合剂,3.,蒙皮,2.,动力系统,1.,油动动力系统,：,1.,发动机,2.,油箱,2.,电动动力系统：,1.,电机,2.,电子调速器,3.,动力电池组,3.,遥控设备,制作：戚培杰,1.1.1,机身,机身是动力系统和遥控设备的搭载平台，亦是将机翼、水平尾翼和垂直尾翼连成一体的部分。,A.,机身一般由几个舱组成，以层板制成的隔框分开。,B.,机身里装有动力系统和遥控设备。以油动飞机为例，经典的安装顺序，从机头到机尾，依次是发动机、油箱、接收机和接收机电池、舵机。,1.1.2,机翼,机翼为飞机提供升力。机翼后缘处有副翼，可控制飞机做出横滚等动作。,A,.,机翼翼弦的,25%30%,处是飞机的重心所在。,B.,机翼的形状（即翼型）由翼肋维持，翼肋由前缘、主梁和后缘连起来。,1.1.3,水平安定面,水平安定面又称水平尾翼，可维持飞机水平飞行，后有升降舵，可改变飞机俯仰状态。,1.1.4,垂直安定面,垂直安定面又称垂直尾翼，可维持飞机直线飞行，后有方向舵，可改变飞机飞行方向。,1.2.1,教练机,教练机飞行稳定性非常好，适合初学者练习飞行。一般采用克拉克,Y,之类较厚的平凸翼型，能以较低的速度飞行而不失速。,康克高级下单翼练习机,联合模型,TUT40,级教练机,1.2.2 F3A,特技机,阿波罗,50,级,F3A,特技机,全球,SPOT,ON,50,能完成一系列的标准特技飞行动作。特点是外形流畅，飞行速度很快。,PEAK50,1.2.3 3D,特技机,3D,机能完成吊机等花式特技动作，与,F3A,不同的是，花式特技一般是在较低的速度下完成的。从外观上看，,3D,机一般有较大的舵面，飞机的减轻做到了极致。,蝴蝶,40,级,3D,机,eagle-3D 40,级,3D,机,吊机,舞鸢,25,1.2.4,像真机,像真机在外观上高度模仿真飞机，不过为了追求逼真的外观，很多像真机的操控性不是很理想,。,P51 MUSTANNG,PITTS,双翼机,全球,Piper J-3 Cub,塞斯纳,182,1.2.5,滑翔机,滑翔机重量较轻，展弦比很大，能够在无动力的情况下在天空中长时间滑翔而高度损失很小。滑翔机又分牵引滑翔机、电动滑翔机、手掷滑翔机等，近年比较流行的是山坡滑翔机。,联合模型,-Glider 2003,1.3.1,主要制作材料,常见的遥控飞机的主要制作材料是轻木和桐木。轻木非常轻，但价格昂贵；桐木便宜，但是不易加工，且比重较大。目前越来越多的飞机采用轻木。,高档飞机（以像真机和,F3A,为多）和大型飞机（如喷气式飞机）多采用玻璃钢。,轻木,1.3.2,粘合剂,白乳胶：木制飞机多用白乳胶。白乳胶干后重量很轻，且强度大，是粘接木材的最理想材料。缺点是干结时间太长且不防水。,树脂胶：一般用,34,份环氧树脂加,1,份环氧树脂固化剂搅拌均匀即可使用。,28,小时干结。,302(AB,胶,):,树脂胶的一种。,A,胶和,B,胶各一份混合即可使用。优点是凝固时间短。,502,：瞬间凝固，但是比较脆。,1.3.3,蒙皮,木制飞机制作的最后一道工序是贴蒙皮。,现多用热缩膜做蒙皮。,优秀的热缩蒙皮加热后能牢牢地粘在轻木上，收缩率较高且重量轻。,德国蒙皮,2.1.1,发动机,目前航模用的发动机有二行程,/,四行程电热式发动机（以甲醇为燃料）、单缸,/,多缸汽油发动机和涡轮喷气发动机。,电热式发动机按级数来分，不同级数的发动机对应不同的气缸容量，如,21,级发动机对就,3.5cc,工作容积，,47,级对应,7.7cc,工作容积。,汽油发动机则直接按气缸容积来分，一般说*,cc,汽油机。,不同大小的发动机必须配相应的桨。桨的规格一般用“直径*螺距”，如,47,级发动机一般配,11*6,的桨，,11,是桨的直径，,6,是螺距。,应用最多的是二行程电热发动机，重量轻，结构简单，价格低。,OS MAX-46AX,发动机,三叶,S46A,发动机,GMS 46A,发动机,四行程电热发动机工作较二行程的稳定，且声音和真飞机较像，多用在像真机上。,三叶,FS61AR,四冲程发动机,OS FS-91 SII,四行程发动机,汽油发动机和涡轮喷气发动机多用在大型飞机上,。,ATM,涡轮喷气发动机,CRRCPRO,GF26i,汽油机,三叶五缸汽油机,2.1.2,油箱,不同级别的发动机对应不同级别的油箱，如,15,级发动机一般与,120cc,油箱配套。一箱油应该能让发动机工作至少,15,分钟。,油箱共有三根油管引出来。一根是输油管，一头接重锤，另一头接发动机的化油器；一根是增压管，一头接发动机消音器上的增压嘴；还有一根是加油管。,2.2.1,电机,分有刷电机和无刷电机两种。,380,有刷电机,新西达,A2208,外转子无刷电机,2.2.2,电子调速器,遥控设备通过电子调速器改变电机的电流大小，以实现对电机转速的控制。,新西达,RPULSE-20AP,2.2.3,动力电池组,动力电池组用于给电机供电，分镍镉、镍氢、锂聚合物电池等几种，容量和电流一般较大。,HiModel,4600mAh22.2V 6S1P,聚合物锂电池,22C,HiModel,850mAh 7.4V,锂聚合物动力电池,(20C),HiModel,2800,毫安,7.2V,大容量车船用镍氢电池组,3.,遥控设备,遥控设备由发射机、接收机、伺服器等组成。,操纵手通过发射机发送信号，接收机安装在飞机上，能接收信号，并将信号传送给伺服器，伺服器做出相应的动作。,发射机和接收机的频率必须一致。,遥控设备按通道数量分，有二通到十四通不等。协会目前拥有九通道和六通道设备各一套，四通道设备若干套。,设备的制式有,AM,、,PPM,（,FM,）、,PCM,三种。,四大品牌：,Futaba,、,JR,、,SANWA(,三和,),、,Hitec,。,Futaba T4VF,Futaba 6EX,左上：,JR 9XII,右上：,Futaba FF9,左下：,SANWA RD6000,天地飞,(,国产,)9,通,发射晶体和接收晶体,Futaba R146iP,微型,6,通接收机,Futaba S3003,舵机,Futaba S9250,高速数码舵机,
