第11章 人体测量修改.ppt

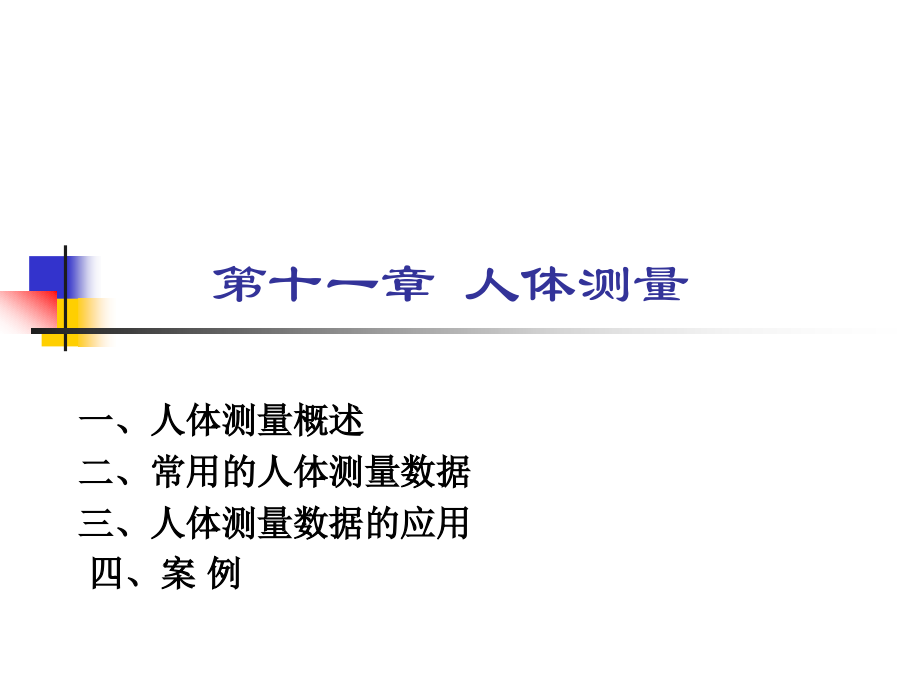

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第十一章 人体测量,一、人体测量概述,二、常用的人体测量数据,三、人体测量数据的应用,四、案 例,第一节 人体测量概述,人体测量学是一门新兴的学科，它是通过测量人体各部位尺寸来确定个体之间和群体之间在人体尺寸上的差别，用以研究人的形态特征，从而为各种工业设计和工程设计提供人体测量数据。这些测量数据对工作空间的设计，机器、设备设计以及操纵装置等设计具有重要意义，并直接关系到合理地布置工作地，保证合理的工作姿势，使操作者能安全、舒适、准确地工作，减少疲劳和提高工作效率。,一、人体测量的基本术语,（一）基本姿势,立姿,指被测者挺胸直立，头部以眼耳平面定位，眼睛平视前方，肩部放松，上肢自然下垂，手伸直，手掌朝向体侧，手指轻贴大腿侧面，膝部自然伸直，左、右足后跟并拢，前端分开，使两足大致呈,45,夹角，体重均匀分布于两足。,坐姿,指被测者挺胸坐在被调节到腓骨头高度的平面上，头部以眼耳平面定位，眼睛平视前方，左、右大腿大致平行，膝弯屈大致成直角，足平放在地面上，手轻放在大腿上。,一,、人体测量的基本术语,（二）测量基准面，,如,图,11-1,所示,1.,矢状面,通过铅垂轴和纵轴的平面及与其平行的所有平面都称为矢状面。,正中矢状面,在矢状面中，把通过人体正中线的矢状面称为正中矢状面。正中矢状面将人体分成左、右对称的两部分。,2.,冠状面,通过铅垂轴和横轴的平面及与其平行的所有平面都称为冠状面。冠状面将人体分成前、后两部分,。,3.,水平面,与矢状面及冠状面同时垂直的所有平面都称为水平面。水平面将人体分成上、下两部分。,4.,眼耳平面,通过左、右耳屏点及右眼眶下点的水平面称为眼耳平面或法兰克福平面。,(,耳屏点,:,耳屏软骨上缘，耳轮脚基部向颅侧部皮肤过渡的点,),一,、人体测量的基本术语,一、人体测量的基本术语,（三）测量方向,（,1,）在人体上、下方向上，将上方称为头侧端，下方称为足侧端。,（,2,）在人体左、右方向上，将靠近正中矢状面的方向称为内侧，远离正中矢状面的方向称为外侧。,（,3,）在四肢上，将靠近四肢附着部位的称为近位，远离四肢附着部位的称为远位。,（,4,）对于上肢，将桡骨侧称为桡侧，尺骨侧称为尺侧。,（,5,）对于下肢，将胫骨侧称为胫侧，腓骨侧称为腓侧。,一、人体测量的基本术语,（四）支承面、衣着和测量精确度,支撑面。立姿时站立的地面或平台以及坐姿时的椅平面应是水平的、稳固的、不可压缩的。,衣着。要求被测量者裸体或穿着尽量少的内衣,(,例如只穿内裤和汗背心,),测量，在后者情况下，测量胸围时，男性应撩起汗背心，女性应松开胸罩后进行测量。,测量值读数精度。线性测量项目测量值读数精确度为,1mm,，,体重读数精确度为,0.5kg,。,二、人体尺寸测量分类,人体测量学：通过测量人体各部位尺寸来确定个体之间和群体之间在人体尺寸上的差别，用以研究人的形态特征，使设计更 适于人。,测量数据：,1,、静态人体尺寸测量，,见图,11-2,2,、动态人体尺寸测量，,见图,11-3,三、人体测量方法,(,一,),测量仪器,1.,人体测高仪，,见图,；,2.,人体测量用直脚规，,见图,；,3.,人体测量用弯脚规，,见图,；,此外，还有人体测量用三脚平行规，坐高椅，量足仪，软卷尺以及医用磅秤等。,三、人体测量方法,（二）测量方法,测量时应在呼气与吸气的中间进行。其次序为从头向下到脚；从身体的前面，经过侧面，再到后面。测量时只许轻触测点，不可紧压皮肤，以免影响测量的准确性。身体某些长度的测量，既可用直接测量法，也可用间接测量法,两种尺寸相加减。另外，测量项目应根据实际需要确定，具体测量方法详见,GB/T 5703,1999,用于技术设计的人体测量基础项目,的有关规定。,第二节 常用的人体测量数据,一、我国成年人人体结构,(,静态,),尺寸,参阅,GB10000,88,我国成年人人体尺寸国家标准，主要包括：,(,一,),人体主要尺寸，,见图,11-4,和,表,11-1,(,二,),立姿人体尺寸，,见图,11-5,和,表,11-2,(,三,),坐姿人体尺寸，,见图,11-6,和,表,11-3,(,四,),人体水平尺寸，,见图,11-7,和,表,11-4,第二节 常用的人体测量数据,二、我国成年人人体功能,(,动态,),尺寸,动态人体测量通常是对手、上肢、下肢、脚所及的范围以及各关节能达到的距离和能转动的角度进行测量。由于人主要依靠上肢从事各项操作活动，因此本节只给出上肢功能,(,动态,),尺寸，见,表,11-6,第三节 人体测量数据的应用,一、,人体测量中的主要统计指标,在人体测量中所得到的测量值都是离散的随机变量，因而可根据概率论与数理统计理论对测量数据进行统计分析，从而获得所需群体尺寸的统计规律和特征参数。,一、人体测量中的主要统计指标,1.,平均值,一、人体测量中的主要统计指标,2.,标准差,一、人体测量中的主要统计指标,3.,百分位数,在设计中，当需要得到任一百分位,的数值,Xa,时，则可按下式进行计算,K,为百分比变换系数，见,表,11-7,例,11-1,设计适用于,90,东南区男性使用的产品，试问应按怎样的身高范围设计该产品尺寸,?,解：由,表,11-5,查得东南区男性身高平均值,1686,mm,，,标准差,55.2,mm,。要求产品适用于,90,的人群，故应以第,5,百分位数为下限，第,95,百分位数为上限进行设计，由表,11-7,查得，,5%,与,95%,的变换系数,K,1.645,。,由此可求得第,5,百分位数为,1686,55.2,1.645=1595.2,（,mm,）,第,95,百分位数值为,1686,55.2,1.645=1776.8,（,mm,）,结论：按身高,1595.2,1776.8mm,设计产品尺寸，将适用于,90,的东南区男性。,求,人体测量尺寸,Xi,对应的百分率,P,P,=0.5,s,式中,S,为概率数值，可根据,Z,值，在正态分布表中查取,例,11-2,已知女性,A,身高,1610mm,，,试求有百分之几的东北女性超过其高度？,解 由表,11-5,查得东北女性身高平均值,=1586mm,标准差,S,D,=51.8mm,。,则,根据,Z,值查表,11-8,得,s,=0.1772(,取近似值,0.177),，由式（,11-5,）求得,P,值为,P,=0.5,0.177=0.677,结论：身高在,1610mm,以下的东北女性为,67.7%,，超过女性,A,身高的东北女性则为,32.3%,。,二、人体尺寸数据的应用,(,一,),人体测量数据的运用准则,（,1,）最大最小准则,（,2,）可调性准则,（,3,）平均性准则,（,4,）使用最新人体数据准则,（,5,）地域性准则,二、人体尺寸数据的应用,(,一,),人体测量数据的运用准则,（,6,）功能修正与最小心理空间相结合准则,最小功能尺寸,X,min,=,X,f,最佳功能尺寸,X,opm,=,X,f,P,（,7,）,姿势与身材相关联准则,（,8,）合理选择百分位和适用度准则,例,11-3,试设计适用于中国人使用的车船卧铺上下铺净空高度,解：车船卧铺上下铺净空高度属于一般用途设计。根据人体数据运 用准则应选用中国男子坐姿高第,99,百分位数为基本参数,X,，,查表,11-3,，,X,979mm,。,衣裤厚度,(,功能,),修正量取,25mm,，,人头顶无压迫感最小高度,(,心理修正量,),为,115mm,，,则卧铺上下铺最小净间距和最佳净间距分别为,X,min,=,X,f,979,十,25,1004mm,X,opm,=,X,f,p,979,十,25,十,115=1119mm,例,11-4,试确定适合中国男人使用的固定座椅座面高度,解：座椅座面高度属于一般用途设计。根据人体数据运用准则，座椅座面高度应取第,5,百分位的,“,小腿加足高,”,人体数据为基本设计数据，以防大腿下面承受压力引起疲劳和不舒适。查表,11-3,，,X,38.3cm,，,功能修正主要应考虑两方面：一是鞋跟高的修正量，一般为,2.5,3.8cm,，取,2.5cm,；,另一方面是着装,(,裤厚,),修正量，一般为,0.3cm,。即,f,2.5,十,0.3,2.8cm,。,座椅座面高度的设计不需考虑心理修正量，即,p=0,。,因此，固定座椅座面高度的合理值应为,X,opm,=,X,f,p,38.3,十,2.8,十,0=41.141.0 cm,二、人体尺寸数据的应用,(,二,),人体各部分结构参数的计算,由身高计算各部分尺寸，,见图,11-8,由体重计算体积和表面积,V,=1.015,W,4.937,式中：,V,为人体体积,(L),；,W,为人体体重,(kg),人体表面积可参照第八章人体表面积计算公式,二、人体尺寸数据的应用,(,三,),人体身高在设计中的应用,以身高为基准的设备和用具尺寸推算方法见,图,11-9,，图中有关尺寸定义参阅表,11-10,。,案例,基于人体测量的羊毛衫领型结构设计,1.,三维人体测量实验,2.,测量数据的处理与分析,3.,羊毛衫领型结构设计,4.,结论,1,.,三维人体测量实验,1.1,TecMath,非接触三维人体测量系统,本实验使用德国,TecMath,公司非接触三维人体激光扫描仪进行人体数据采集,能够在,8,10s,内扫描,2.1m,高的区域,分辨率可达,0.15mm,测量精度,2mm,。,1.2,测量范围,随机抽取,200,名年龄在,1926,岁之间的在校男大学生作为测量对象。,案例,2.,测量数据的处理与分析,2.1,数据预处理,首先应用箱图对数据奇异值进行寻找，把奇异值删除形成缺失值，并利用对缺失值进行处理的常用方法处理。其次，进行配对样本,t,检验。检验结果表明，对人体对称部位分析时只采取一侧指标即可。,2.2,因子分析,第一因子主要描述颈部围度和宽度、颈中围、颈根围、颈中横宽、颈中纵宽、后颈根围、肩颈从宽；第二因子主要描述肩部宽度、总肩宽、小肩宽；第三因子主要描述高度、颈长；第四因子主要描述肩部斜度、肩斜角。,表,1,为因子累积贡献率表。,案例,案例,表,1,因子累积贡献率表,2.3,聚类分析,使用,R,型聚类，对变量进行聚类。在不同类中提取反映人体颈部特征的特征项目，将特征指标与样板制作紧密联系起来。经过分类，把,10,个测量项目分成,5,类：并参考领型结构设计所需要的人体测量尺寸，提取了颈根围、后颈根围、肩颈从宽、颈长、总肩宽共,5,个特征尺寸。,2.4,回归分析（,表,2,）,通过领型样板尺寸中横开领大小、直开领大小与人体部位的关系，结合几何方法通过回归分析可以求得,表,3,的计算公式,(,数据经过调整,),。,案例,案例,表,2,颈部控制部位与胸围、身高的一元、二元回归方程式,案例,表,3,计算公式表,cm,3.,羊毛衫领型结构设计,3.1,Primavision,设计软件和辅助羊毛衫设计,3.2,羊毛衫领型成品规格设计,利用,Primavision,设计软件进行羊毛衫领型结构设计。羊毛衫领型规格如,表,4,(,横、纵密为每,10cm,的横、纵向线圈数,),所示,案例,案例,表,4,羊毛衫领型规格表,3.3,领型结构设计,图,1,、图,2,是,Primavision,系统的吓数纸,(,即羊毛衫编织生产工艺单,),的设计界面,案例,图,1,前片编制样版,图,2,后片编制样版,4.,结论,领型设计是羊毛衫设计最重要部分之一。它影响羊毛衫穿着的合体性、舒适性和美观性。本例实现了准确获取和利用较多的人体颈部部位尺寸，应用于羊毛衫领型样板的制作，提高了毛衫领型的合体性。,案例,复习思考题,1.,我国成年人身体尺寸分成西北、东南、华中、华南、西南、东北,等六个区域，这对产品设计有何影响,?,2.,某地区人体测量的均值 ,1650mm,，,标准差,S,D,57.1mm,，,求该,地区第,95,、,90,及第,80,的百分位数。,3.,巳知某地区人的足长均值,264.0mm,，,标准差,S,D,45.6mm,，求,适用该地区,90%,的人们穿的鞋子长度值。,4.,为什么说人体测量参数是一切设计的基础,?,5.,如何选择百分位和适用度,?,6.,为什么要进行功能修正量和心理修正量的确定,?,怎样确定,?,图11-1,返回,图,11-2,返回,图11-3,返回,返回,返回,返回,图11-4,返回,图11-5,返回,图11-6,返回,图11-7,返回,图11-8,返回,图11-9,返回,返回,年龄分组,百分,测量,位数,项目,男（,1860,岁）,女（,1855,岁）,1,5,10,50,90,95,99,1,5,10,50,90,95,99,1.1,身高,/mm,1543,1583,1604,1678,1754,1775,1814,1449,1484,1503,1570,1640,1659,1697,1.2,体重,/kg,44,48,50,59,70,75,83,39,42,44,52,63,66,71,1.3,上臂长,/mm,279,289,294,313,333,338,349,252,262,267,284,303,302,319,1.4,前臂长,/mm,206,216,220,237,253,258,268,185,193,198,213,229,234,242,1.5,大腿长,/mm,413,428,436,465,496,505,523,387,402,410,438,467,476,494,1.6,小腿长,/mm,324,338,344,369,396,403,419,300,313,319,344,370,375,390,表,11-1,人体主要尺寸,返回,年龄分组,百分,测量,位数,项目,男（,1860,岁）,女（,1855,岁）,1,5,10,50,90,95,99,1,5,10,50,90,95,99,2.1,眼高,1436 1474 1495 1568 1643 1664 1705,1337 1371 1388 1454 1522 1541 1579,2.2,肩高,1244 1281 1299 1367 1435 1455 1494,1166 1195 1211 1271 1333 1350 1385,2.3,肘高,925 954 968 1024 1079 1096 1128,873 899 913 960 1009 1023 1050,2.4,手功能高,206 216 220 237 253 258 268,185 193 198 213 229 234 242,2.5,会阴高,413 428 436 465 496 505 523,387 402 410 438 467 476 494,2.6,胫骨点高,324 338 344 369 396 403 419,300 313 319 344 370 375 390,表,11-2,立姿人体尺寸 单位：,mm,返回,年龄分组,百分,测量,位数,项目,男（,1860,岁）,女（,1855,岁）,1,5,10,50,90 95 99,1,5,10,50,90,95 99,3.1,坐高,836 858 870 908 947 958 979,789 809 819 855 891 901 920,3.2,坐姿颈椎点高,599 615 624 657 691 701 719,563 579 587 617 648 657 675,3.3,坐姿眼高,729 749 761 798 836 847 868,678 695 704 739 773 783 803,3.4,坐姿肩高,539 557 566 598 631 641 659,504 518 526 556 585 594 609,3.5,坐姿肘高,214 228 235 263 291 298 312,201 215 223 251 277 284 299,3.6,坐姿大腿厚,103 112 116 130 146 151 160,107 113 117 130 146 151 160,3.7,坐姿膝高,441 456 461 493 523 532 549,410 424 431 458 485 493 507,3.8,小腿加足高,372 383 389 413 439 448 463,331 342 350 382 399 405 417,3.9,坐深,407 421 429 457 486 494 510,388 401 408 433 461 469 485,3.10,臀膝距,499 515 524 554 585 595 613,481 495 502 529 561 570 587,3.11,坐姿下肢长,892 921 937 992 1046 1063 1096,826 851 865 912 960 975 1005,表,11-3,坐姿人体尺寸 单位：,mm,返回,年龄分组,百分,测量,位数,项目,男（,1860,岁）,女（,1855,岁）,1,5,10,50 90,95,99,1,5,10,50,90 95 99,4.1,胸宽,242 253 259 280 307 315 331,219 233 239 260 289 299 319,4.2,胸厚,176 186 191 212 237 245 261,159 170 176 199 230 239 260,4.3,肩宽,330 344 351 375 397 403 415,304 320 328 351 371 377 387,4.4,最大肩宽,383 398 405 431 460 469 486,347 363 371 397 428 438 458,4.5,臀宽,273 282 288 306 327 334 346,275 290 296 317 340 346 360,4.6,坐姿臀宽,284 295 300 321 347 355 369,295 310 318 344 374 382 400,4.7,坐姿两肘间宽,353 371 381 422 473 489 518,326 348 360 404 460 478 509,4.8,胸围,762 791 806 867 944 970 1018,717 745 760 825 919 949 1005,4.9,腰围,620 650 665 735 859 895 960,622 659 680 772 904 950 1025,4.10,臀围,780 805 820 875 948 970 1009,795 824 840 900 975 1000 1044,表,11-4,人体水平尺寸 单位：,mm,返回,项目,东北、华北区,西北区,东南区,华中区,华南区,西南区,平均值,标准差,平均值,标准差,平均值,标准差,平均值,标准差,平均值,标准差,平均值,标准差,体,重,kg,男,64,8.2,60,7.6,59,7.7,57,6.9,56,6.9,55,6.8,女,55,7.7,52,7.1,51,7.1,50,6.8,49,6.5,50,6.9,身高,/mm,男,1693,56.6,1684,53.7,1686,55.2,1669,56.3,1650,57.1,1647,56.7,女,1586,51.8,1575,51.9,1575,50.8,1560,50.7,1549,49.7,1546,53.9,胸,围,/mm,男,888,55.5,880,51.5,865,52.0,853,49.2,851,48.9,855,48.3,女,848,66.4,837,55.9,831,59.8,820,55.8,819,57.6,809,58.8,表,11-5,身高、胸围、体重的平均值,表,11-6,我国成人男女上肢功能尺寸,/mm,测,量,项,目,男（,1860,岁）,女（,1855,岁）,P,5,P,50,P,96,P,5,P,50,P,96,立姿双手上举高,立姿双手功能上举高,立姿双手左右平展宽,立姿双臂功能平展宽,立姿双肘平展宽,坐姿前臂手前伸长,坐姿前臂手功能前伸长,坐姿上肢前伸长,坐姿上肢功能前伸长,坐姿双手上举高,跑姿体长,跪姿体高,俯卧体长,俯卧体高,爬姿体长,爬姿体高,1971 2108 2245,1869 2003 2138,1579 1691 1802,1374 1483 1593,816 875 934,416 447 478,310 343 376,777 834 892,673 730 789,1249 1339 1426,592 626 661,1190 1260 1330,2000 2127 2257,364 372 383,1247 1315 1384,761 798 836,1845 1968 2089,1741 1860 1976,1457 1559 1659,1248 1344 1438,756 811 869,383 413 442,277 306 333,712 764 818,607 657 707,1173 1251 1328,553 587 624,1137 1196 1258,1867 1982 2102,359 369 384,1183 1239 1296,694 738 783,返回,返回,百分比（,%,）,K,百分比（,%,）,K,百分比（,%,）,K,0.5,1.0,2.5,5,10,15,20,2.576,2.326,1.960,1.645,1.282,1.036,0.842,2.5,30,50,70,75,80,85,0.674,0.524,0.000,0.524,0.674,0.842,1.036,90,95,97.5,99.0,99.5,1.282,1.645,1.960,2.326,2.576,表,11-7,百分比与变换系数,K,
