gambit-2.3-Lecture-03a--CADImport.ppt

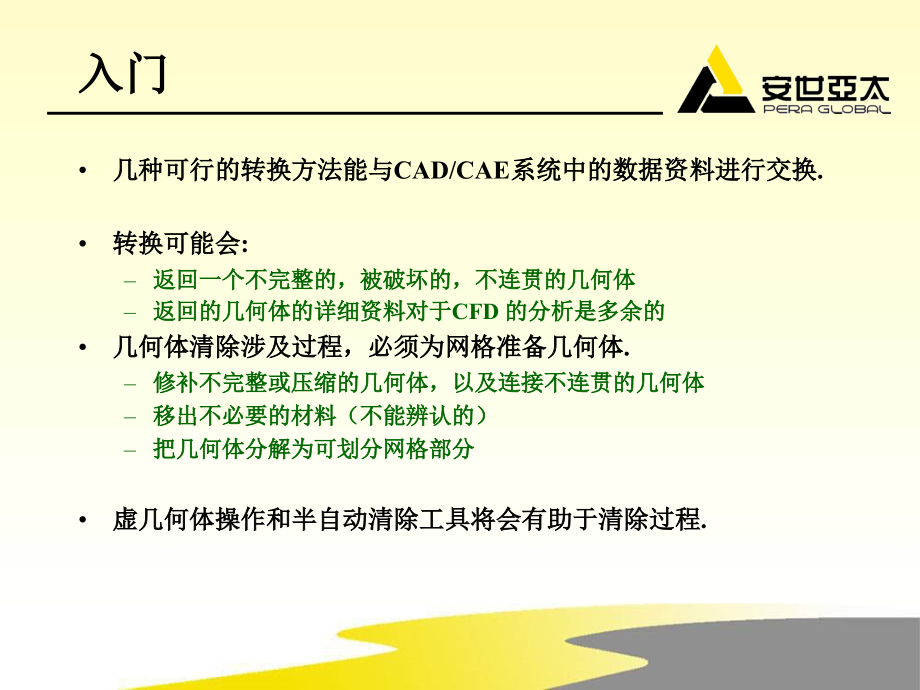

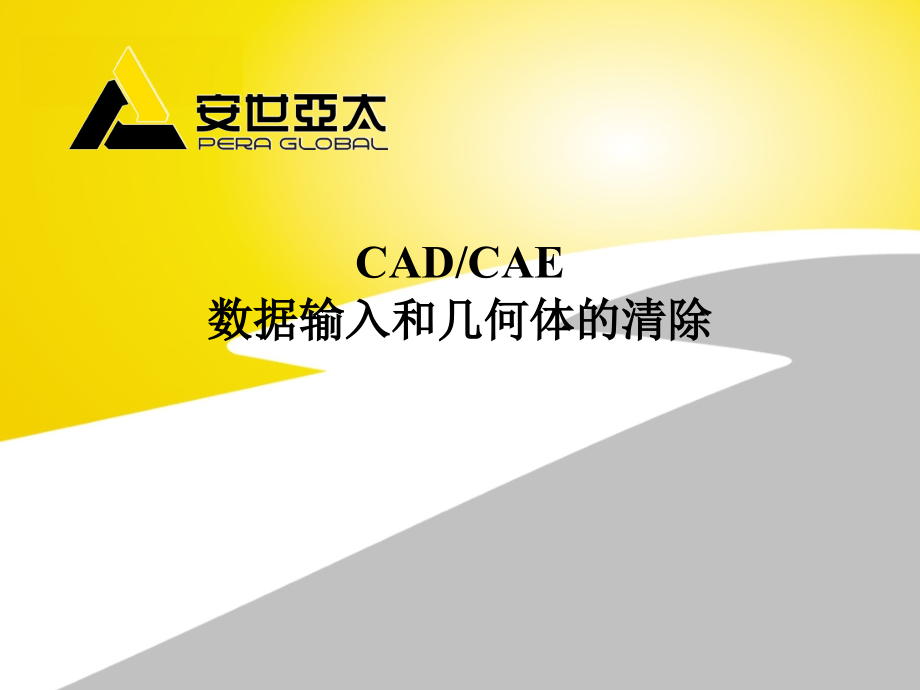

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,3-,*,2006 Fluent Inc.,Fluent User Services Center,Introductory GAMBIT Training,GAMBIT 2.3 June 2006,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,CAD/CAE,数据输入和几何体的清除,入门,几种可行的转换方法能与,CAD/CAE,系统中的数据资料进行交换,.,转换可能会,:,返回一个不完整的，被破坏的，不连贯的几何体,返回的几何体的详细资料对于,CFD,的分析是多余的,几何体清除涉及过程，必须为网格准备几何体,.,修补不完整或压缩的几何体，以及连接不连贯的几何体,移出不必要的材料（不能辨认的）,把几何体分解为可划分网格部分,虚几何体操作和半自动清除工具将会有助于清除过程,.,CAD/CAE,数据资料交换,直接转换,基于,ACIS,的,CAD/CAE,软件,(AutoCad,Cadkey,TurboCad),能输出,ACIS,文件,(.sat,或,.sab),能被导入,GAMBIT,中,.,基于,Parasolid,的,CAD/CAE,软件,(Unigraphics,SolidWorks,PATRAN,ANSYS),能输出,Parasolid,文件,(.x_t,或,.xmt_txt),能被导入,GAMBIT,中,.,CAD/CAE,软件利用了所有的几何体精髓,直接的,Catia V4,或,V5.,模型文件,加载到,ACIS,编译器中,附加,(,需要有效的序列号,),和,FLUENT,财务人员购买,CAD/CAE,数据交换,标准选项,标准转换方式选项,转换会用到一个中间媒体，可以是不确定的或标准的文件格式,适用于所有,CAD/CAE,系统,输出,:,STEP,文件,(,推荐,),IGES,文件,STEP(,产品模型数据交换的标准,),为几何体和模型信息定义的国际标准,.,GAMBIT,支持,AP203,和,AP214,首选,IGES,输入,.,Pro/E,无条件支持,STEP,输出,.,其他系统把,STEP,作为附加的支持,.,CAD/CAE,数据交换,标准方式选项,IGES(,初始图形交换规则,),由于,CAD,封装，,IGES,可能提供不完整的或不连贯的几何体的输出结果,.,没有体的面,回顾数据的概要在输入之前决定是否有错误,.,GAMBIT,为,IGES,输入提供两种选项,空间的,(,推荐使用,),所有的输入几何体作为实体，支持固体,自带的,(Fluent),最初的,IGES,翻译者,不支持固体,在输入时一些其它可用的选项,缩放,IGES,文件比例在输入时,删除孤立的实体,公差造型和复原,小边和虚面的清除,.,网格输入和,CAD,输入,输入网格和输入,CAD,选项会导致,有小面的几何体,.,最少首选的方法,.,用特征角去创建特征选项,.,Pro/Engineer,可用,STEP,文件,and,直接输入选项,.,直接输入到,Pro/E,的要点,.,要求附加许可,.,文件直接选项,(,自带的的文件,),可用的有,Parasolid,和,Pro/E,文件,.,要求附加许可,.,CAD,文件直接输入,对,Pro/E,和,Parasolid,文件直接输入选项,.,GAMBIT,直接输入原始文件,例如,Pro/E,零部件,排出几何体转化信息丢失,.,选项可以选择固体模型和流体,.,流体的结束面在原始的创建时应该进行,CAD,封装,.,公差模型,每个,CAD,系统利用一个小的数学精度（公差）来描述几何体,.,点的坐标，边的长度，面的尺寸，体的尺寸,.,ACIS,内核在,GAMBIT,用高精度的公差,10,-6,(6,个小数位,).,这个精度可能和创建的几何体的,CAD/CAE,软件不匹配,.,问题在输入时会表现出来，像边和面的不连续,.,公差模型是一种应用变公差和浮动公差来连接几何体的技术,.,公差模型,在,CAD,模型输入时，激活可用的公差选项,.,也可以用输入选项里的复原面（或体）形式,.,应用,所有几何体文件,相当大的间隙,在输入时生成,ACIS,实体,.,随后可能的布尔操作,添加,/,减去,附加的几何体,体开方,只保留,或,得模型,为更好的网格进行体分解,光滑,/,复原实几何体,几何体从其它,CAD,系统输入可能会缺少必须的精度和缺少与,ACIS,连接的有效的传递精度,.,这样由于数字局限在最初的,CAD,系统这样会产生无确定性质的文件格式，或在,CAD,系统和,ACIS,之间不同的公差,用检查命令验证几何体,/topology,的完整性,.,用连通性色码检查几何体的连通性,.,光滑和复原实体有以下帮助,.,光滑是用来删除几何体的不连通性,.,复原是用来探测并矫正模型几何体由于不同的公差和转换的局限带来的不精确度，,.,在,CAD,输入时，可用光滑,/,复原选项,.,光滑和复原选项,光滑选项,:,替换不好的几何体,:,删除几何体中的不连续或,“kinks”,部分,.,减少复杂度,:,简化曲线代表的几何体 通过减少控制曲线的点的数目,.,复原选项,:,简化几何体,:,无论什么时候，把曲线几何体转化为解析几何体,.,连接面,:,把面缝合在一起会形成一个或多个体,.,修补几何体,:,为让模型能很好地,“,结合在一起,”,，改变几何体边和面的定义，特别是在边界上,.,在一些操作中，公差是被指定的,旧几何体核心几何体的最大距离,.,两个连接面间的间隙的最大尺寸,.,自动,:,在几何体光滑和复原的基础上自动计算公差,.,手动,:,用户能设置公差,(,默认为,10,-3,).,光滑和复原例子,面光滑,连接面选项,连接面，修复,几何体选项,复原面,几何体清除操作,几何体清除是在利用公差模型，复原和光滑，连接两个不能辨认的几何体，和其它问题之后操作,.,连接边,/,面，小边和面，删除尖角，扶植几何体，等等,.,虚几何体操作用来完成边和面上的几何体清除,.,合并,连接,压缩,创建,Wireframe,等等,.,清除操作可以引导手工操作或使用半自动工具,.,手工,:,为手工清除选择几何体然后使用虚操作,.,半自动,:,利用专门的清除工具去自动为清除找到几何体问题，然后使用推荐的实,/,虚操作,.,虚几何体,虚几何体是“覆盖,”,的几何体，定义是基于下面的“主”体，它有可能是实的或虚的,.,虚几何体的命名和着色和实体不同,.,v_vertex,v_edge,v_face,和,v_volume,.,网格生成和边界条件对虚几何体无作用,.,虚几何体的操作可以用专门的虚几何体选项面板或一个几何体面板上的虚几何体选项,.,完成一个虚几何体操作，任何和它相连接的高级,/,低级的几何体变为虚的，并且主体在视图中便隐藏了,.,主体可以重新找回，通过删除虚几何体产生的结果并取消选定低级几何体选项,.,Virtual Face after Merging Three Non-Coplanar Faces,虚几何体操作,可用的虚操作有,:,合并,:,用一个虚实体替换两个连接实体（边,/,面,/,体）,.,分离,:,分割一个独立体（边,/,面,/,体）为两个或更多连接的虚实体,.,连接,:,连接两个独立的不连接的实体（点,/,边,/,面）为一个独立的虚实体,压缩,:,分裂一个面并合并由于此操作导致的两个相邻的面,.,简化平面,:,移出摇摆边,.,转换,:,通过在网格上取样点把虚平面转换为实平面,.,虚面的边界条件连接,:,在边界上利用位置选择来连接两个非共面的面,.,连接面（缝合面）,:,创建虚实体通过连接一组平面,.,边连接,(,虚,),边连接,也可以用点和面,虚的,(,强制的,),选择两根你想连接的边,虚的,(,公差,),每条选中的边在公差范围内将会连接上,10%,的短边推荐使用,(,默认,),最短边将显示通过单击加亮最短边按钮,连接边的形状是以所选择的边内插值替换的“平均,”.,保存第一个点的位置有用于点连接,.,边,/,面 合并,虚边,/,面合并选项虚,(,强制的,),从所有的边,/,面创建一个单独的边,/,面,虚,(,规定公差,),合并所有比最常边短的边,合并所有所有实体中的实体角大于,Min.Angle,的实体,没有输入将只会合并所有的点到两条边上,Max.edge=,Min.angle=135,面合并,边合并,两个面,一个虚面,一个虚面,虚分离,边,面 和体能被分离通过运用其它虚实体,.,选项是,:,面,(,虚,),边,(,虚,),点,(,虚,),位置,(,虚,),定点位置在分离后可以调整,局限,(,对于面分离和体分离,),分离无效的，突出的，摇摆的面会创建错误的几何体,选择顺序不重要,第一个位置和最后一个位置必须在它的边界上,面分离,一个面,(,实或虚,),两个虚面,体分离,(,虚的,和带小面的,),体可以分离为,体,(,实,),面,(,实,),或面,(,虚,),面上所有的边连接在体上,位置,(,虚,),虚面,分离,一个体,连接体,Adjust split by sliding the virtual vertices(In Vertex Operations menu):,注意：这个也可以在网格生成后完成,.,2,个虚体,依次选择边上的位置，去定义分离面,:,1,2,3,4,完成虚体的分离,:,边界定义和虚面联合,联合面的虚操作能处理面与面之间重叠的缝隙,.,最终形状的重要位置必须由用户来确定,.,公差选项,局限,选择边界点的顺序很重要,.,比网格大的隙缝可能在生成网格时会产生麻烦,不能处理重叠距离大的面,A,B,F,E,C,D,选择,6,个点,(A,到,F),重要,:,C,和,E,一定要在原上以获得正确的形状,例,:,连接正方形面,在,z=0,和 圆面在,z=0.05.,虚几何操作,实体和非实体的相互转换,应用于点，边，面，和,GAMBIT,默认取样控制,Geometry.Edge.VIRTUAL_NUM_SAMPLING_POINTS,体变换要求所有低级,topologies,能被转换,Topology,和任何存在的网格被保存下来,.,面简化,从面上移出摇摆边和硬点,.,结果是虚平面,有摇摆线的面也可以分离,.,Dangling edges,面的联合，合并，和连接的比较,联合,(,实,),面之间必须有相匹配的切线,.,联合,(,虚,),隙缝和重叠都是允许的,.,联合命令没有边,.,合并,对实几何体或虚几何体操作,.,结果总是虚的,.,面必须共享一条边但是它们之间不需要相切,连接,对实几何体或虚几何体操作,.,结果不是虚就是实,用一个独立实体代替所选择的实体,.,合并,实联合,连接,公差,半自动清除工具,清除模型所包含大量的面会很冗繁,.,清除工具能办自动地进行这个过程通过利用虚操作和实操作,:,找到问题区域,修补建议,更多的信息在半自动清除的文档中,.,对,CAD,几何体的作用,:,程序,输入,CAD,几何体,.,首选的是其自带的形式，其次是标准形式,.,STEP,通常比,IGES,好,.,在,CAD,准备模型能光滑清除程序,.,见附录,CAD,向导不同封装的互用性,.,打开公差造型,.,删除所有多余的实体,.,检查输入实体的有效性,.,矫正有缺陷的几何体,(,光滑,/,复原,/,或重构,).,检查色码的连通性,帮助区别连接和非连接的实体的区别,.,白和桔红色代表非连接实体,.,对,CAD,几何体的作用,:,程序,连接几何体,(,手工或半自动清除,),实,/,虚点，边，和面的连接基于增加的连接公差,T-,型连接选项,.,对于超过公差的利用强制连接操作,不能辨认的,/,简化几何体（,手工和,/,或半自动清除,),合并相邻的边和面,.,合并大角度面,.,移出应边界,.,为了更好的网格删除尖角,.,创建附加的几何体,(,如果有必要,),并形成体,.,用虚几何体把实体和虚几何体联系起来,.,在,3D,造型中,用面缝合命令创建虚体,.,用虚分离操作分解体,(,如果有必要,).,产生网格,附录,CATIA,的普通向导,无论哪里，在模型创建时都有可能用到基础的几何题和简单体,.,大的萃取面可能会被分成小表面应用,.,如果一个或多个体在,CATIA,中共享相同的面,在输入,GAMBIT,中时将会有多个面在共享面上,.,隐藏草绘图,萃取边和边界信息在从,CATIA,中输入文件到,GAMBIT;,否则,otherwise,这些实体将会以边出现在,GAMBIT,中,.,为了装配有效,所有的文件都应该在相同的路径下,.,使用可用的工具会使在,CATIA,中,有效的几何体优先输出,.,如果使用,STEP,为后面的环形测试输入数据可靠时,STEP,文件中固体模型数据能在,CATIA,中重新创建,Pro/Engineer,的普通向导,为数据跟好地进行交换,推荐在,Pro/E,建模，并从开始就使用绝对精确的数据,.,设置,enable_absolute_accuracy yes,需要包含构造文件,config.pro.,删除所有的非参考几何题和外部参考体,.,不要使用任何没激活的结构几何体,(,激活所有层,).,为了装配有效，所有的文件都应该在相同的路径下,.,一个装配件的元件的名字不能超过,16,各字符,.,输出之前,利用,InfoGeom/Check,去检查设计问题,.Indicated features,指出的特征很可能在目标系统中导致问题、,.,如果使用媒介形式，后面的环形测试输入数据可靠时，,固体模型能在,Pro/E,中重新创建,Unigraphics,的普通向导,避免模型在实践过程中产生非参数的特征，它会减小压缩体，减少易于修复有效的几何实体,.,无论在哪里，尽可能避免使用,blend,特征在,Unigraphics,中,.,尽量避免在离使用用公差特征的模型,.,利用,FileUtilitiesPart,操作选项删除任何空的组和不相关的目标从元件文件中,.,利用,InfoAnalysisExamine,几何体命令去分析几何体并且确定错误的位置,.,为了装配有效，所有的文件都应该在相同的路径下,.,如果使用媒介形式,.,为后面的环形测试输入数据可靠时，,固体模型能在,Unigraphics,中重新创建,SolidWorks/SolidEdge,的指导方针,在,SolidWorks/SolidEdge,里利用严格的公差,(,接近于,10,-6,).,无论什么情况下模型创建都可能用到基础的几何体和简单体,.,使所有的几何体可见并可选,.,从文件里移出不必要的几何体、层、注释,.,删除所有不相关的几何体和外部参考体,.,不要使用任何禁止使用的几何体（激活所有层）,.,固体,models,应该首选,wireframe.,为了装配有效，所有的文件都应该在相同的路径下,.,使用可用的工具会使在,SolidWorks/SolidEdge,中,有效的几何体优先输出,.,如果使用媒介形式,.,为后面的环形测试输入数据可靠时，,固体模型能在,SolidWorks/SolidEdge,中重新创建,
