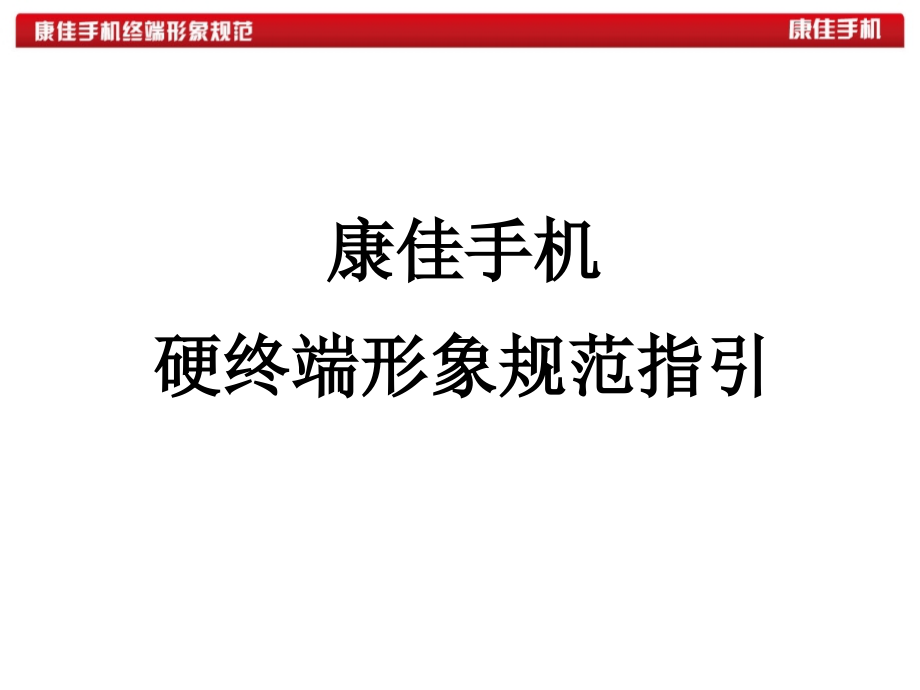

康佳手机硬终端形象规范指引.ppt

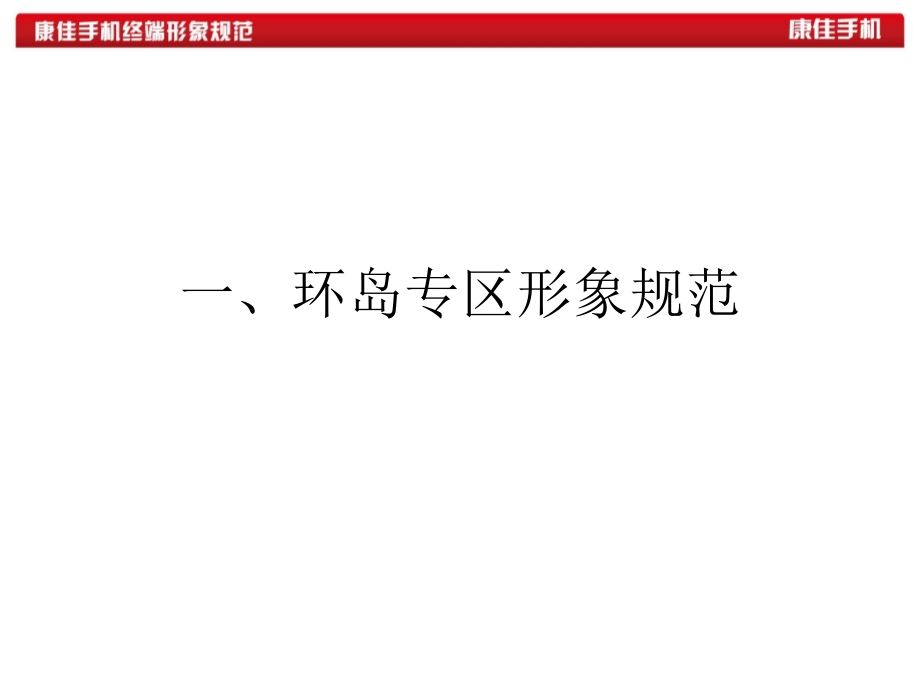

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,康佳手机,硬终端形象规范指引,一、环岛专区形象规范,本资料仅供内部使用,环岛专区组合形式,本资料仅供内部使用,1,、环岛方案,A,高档环岛,专区制作方案,关键施工点：,四面立柱上均固定安装高档的双层亚克力灯箱,亚克力灯箱的尺寸与立柱大小相同，将立柱整体包住,吊顶灯箱采用单层进口红色和白色亚克力机片材质的整体环形灯箱,具体效果见后页图示，灯箱制作工艺说明见后页附件说明,方案,A:,效果一,(,见右图,),立柱两个面采用康佳手机,LOGO,灯箱，另两个面采用康佳手机主推产品海报形象灯箱,灯箱高度以地板到吊顶距离为准，实现全包柱灯箱效果,吊顶灯箱为整体的环形灯箱,产品形象海报灯箱顶部的“康佳手机”标志的宽度与灯箱宽度为准，以保证足够突出、醒目,高档包柱灯箱卖场实物照片,附,1,：,康佳手机环形吊顶灯带制作说明,灯箱尺寸,白色灯箱横截面为高,40cm*,宽,25cm,矩形，灯箱长为,1.2,米,红色灯箱横截面为边高,34cm*,宽,19cm,的矩形，长度为,1.2,米,如果环岛面积较大，单边专柜组合超过,4,节，则相应增加白色灯箱即可，红色灯箱长度视情况确定,制作工艺,灯箱表面为,4MM,厚度进口红色（康佳标准红色）亚克力或者进口白色亚克力,灯箱内部采用,2,条上下安装的,22,瓦以上功率,T4,灯管（,灯管品牌，如果不考虑成本问题，建议采用朗能、三雄极光、雷士、佛山照明等名牌产品,）,灯箱顶部采用,1.5cm,厚*,15cm,宽的安迪板做结构受力部件，穿吊顶安装钢绳以及固定灯管,红、白灯箱之间密封粘合,现场安装时，可以首先将转角部分粘合好再吊挂安装上去，然后再安装中间直线部分,灯箱尺寸,灯箱尺寸视立柱尺寸而定，灯箱外层亚克力面到立柱墙面距离确保,13cm,以上，以保证灯箱没有灯影效果,制作工艺,灯箱表面为,4MM,透明亚克力,灯箱里面用,4MM,进口乳白亚克力片,灯箱四棱采用,3mm,厚度、,4mm,宽双层焊接的“,L”,型“,黑钛不锈钢,”架确保受力及安装夹固亚克力片，,康佳手机,LOGO,面灯箱在乳白亚克力片前贴威斯柏大红透光膜（色标以康佳,VI,系统为准），透光膜镂空雕刻标准的“康佳手机”文字,（贴膜品牌：威斯柏，色别：,C100 M95,）,康佳手机产品海报形象灯箱则在透明亚克力片盒乳白亚克力片之间贴产品海报形象画面写真灯片,灯箱里面用,22,瓦以上功率,T4,灯管竖向安装，,1,米宽、,3,米高的包柱规格，至少横三排、竖,4,排总共,12,支灯管，其他尺寸的视情况类比而定（,灯管品牌，建议采用朗能、三雄极光、雷士、佛山照明等名牌产品,）,附,2,：康佳手机环岛包柱灯箱工艺说明,本资料仅供内部使用,2,、环岛方案,B,中档环岛,专区制作方案，环岛专区内立柱宽度在,1,米左右,关键施工点：,四面立柱上均固定安装高档的双层亚克力灯箱,亚克力灯箱宽与立柱相同,灯箱高度根据卖场装修吊顶的高度和成本要求，控制在,1.2,米左右,具体效果见后页图示，灯箱制作工艺说明见后页附件说明,本资料仅供内部使用,方案,B:,效果一,(,见右图,),立柱两个面采用康佳手机,LOGO,灯箱,另两个面采用康佳手机主推产品海报形象灯箱,产品形象海报灯箱顶部的“康佳手机”标志的宽度与灯箱宽度为准，以保证足够突出、醒目,本资料仅供内部使用,方案,B:,效果二,(,见右图,),立柱四个面均采用康佳手机主推产品海报形象灯箱,灯箱顶部的“康佳手机”标志的宽度与灯箱宽度为准，以保证足够突出、醒目,本资料仅供内部使用,方案,B:,效果三,(,见右图,),如果环岛较大，单边排列三节专柜或者三节以上数量专柜，则吊顶灯箱数量做相应增加,具体标准可参考以下搭配,单边三节专柜配,2,个吊顶灯箱,单边四节专柜配,3,个吊顶灯箱,单边五节专柜配,4,个吊顶灯箱,本资料仅供内部使用,方案,B:,效果四,(,见右图,),如果环岛中心立柱是圆形的，则圆柱上的灯箱需要做弧面双层亚克力灯箱,每个弧面灯箱对应圆心角,120,度，整个圆柱由三个弧面灯箱全部包围,灯箱尺寸,灯箱尺寸视立柱尺寸而定，灯箱厚度确保,13cm,以上，以保证灯箱没有灯影效果,制作工艺,灯箱表面为,4MM,透明亚克力,灯箱里面用,4MM,进口乳白亚克力片,康佳手机,LOGO,灯箱在此乳白亚克力片前贴威斯柏大红透光膜（色标以康佳,VI,系统为准），透光膜镂空雕刻标准的“康佳手机”文字,（贴膜品牌：威斯柏，色别：,C100 M95,）,康佳手机产品海报形象灯箱则在透明亚克力片盒乳白亚克力片之间贴产品海报形象画面写真灯片,为更换产品形象海报画面灯片方便，该灯箱制作时在透明亚克力和乳白亚克力之间在灯箱某一侧边留出,1.3mm,的缝隙，每次更换产品海报形象画面灯片时，直接将灯片粘在（边角点上一些胶水即可）一张,1mm,厚度的透明亚克力片上，从侧边缝隙插入灯箱即可,灯箱里面用,22,瓦以上功率,T4,灯管，,1,米宽度规格的灯箱至少采用,6,根,T4,灯管竖向排列安装，,0.5,米宽度规格的灯箱至少采用,3,支,T4,灯管，其他尺寸的柱灯箱视情况而定（,灯管品牌，建议采用朗能、三雄极光、雷士、佛山照明等名牌产品,）,灯箱四周用,4CM,宽、,3MM,厚的“,黑钛不锈钢,”方形钢管做边,灯箱背面用,3mm,安迪板（又叫雪弗板、发泡,PVC,板）封闭,亚克力与钢管边框部分用螺丝固定,附,2,：康佳手机立柱灯箱工艺说明,本资料仅供内部使用,3,、环岛方案,C,中档环岛,专区制作方案，环岛专区内立柱宽度在,0.5,米左右,关键施工点：,四面立柱上均固定安装高档的双层亚克力灯箱,亚克力高度根据卖场装修吊顶的高度，控制在,1.2,到,1.5,米之间,由于立柱宽度较小，亚克力灯箱宽与立柱相同，呈现高而细窄的视觉效果，因此,logo,灯箱上“康佳手机”文字必须竖向排列，主推产品海报形象画面灯箱必须调整为类试,X,展架的画面比例,具体效果见后页图示，灯箱制作工艺说明见后页附件说明,本资料仅供内部使用,方案,C:,效果一,(,见右图,),立柱两个面采用康佳手机,LOGO,灯箱，,logo,灯箱上“康佳手机”文字必须竖向排列,另两个面采用康佳手机主推产品海报形象灯箱,产品形象海报灯箱顶部的“康佳手机”标志的宽度与灯箱宽度为准，以保证足够突出、醒目,注：立柱灯箱制作工艺参考前页“康佳手机立柱灯箱工艺说明”,本资料仅供内部使用,方案,C:,效果二,(,见右图,),立柱四个面均采用康佳手机主推产品海报形象灯箱,灯箱顶部的“康佳手机”标志的宽度与灯箱宽度为准，以保证足够突出、醒目,如果环岛较大，单边排列三节专柜或者三节以上数量专柜，则吊顶灯箱数量做相应增加,具体标准可参考以下搭配,单边三节专柜配,2,个吊顶灯箱,单边四节专柜配,3,个吊顶灯箱,单边五节专柜配,4,个吊顶灯箱,注：立柱灯箱制作工艺参考前页“康佳手机立柱灯箱工艺说明”,本资料仅供内部使用,4,、环岛方案,D,低成本包柱,制作方案,关键施工点：,四面立柱上均采用,进口防晒油墨,制作的,高精度喷绘写真背胶覆盖,背胶画面尺寸可以从天花板顶部一直延展到立柱底部,每个立柱面的画面顶部必须有与立柱宽度一样的“康佳手机”标志，而且要足够突出、醒目,根据投入成本考虑，此种环岛专区可以不安装吊顶灯箱,具体效果见右图所示,空中以整体的环形灯箱为主要形象，地面以专柜形成的环岛为主题形象,卖场陈列时，环岛中心可以摆放一定数量堆头箱到两米左右的高度，以突出康佳手机形象,环岛专区内无立柱,5,、环岛方案,E,二、专柜规范指引,1,、高档,LED,高低专柜方案,高档,LED,高低专柜实物照片图,不开闪光效果,开闪光效果,附：高档,LED,高低专柜方案施工图,请双击打开此图片文件后查看具体内容,2,、高档,LED,平专柜方案,高档,LED,平专柜实物照片图,不开闪光效果,开闪光效果,附：高档,LED,平专柜方案施工图,请双击打开此图片文件后查看具体内容,3,、乡镇市场铁专柜方案,乡镇市场专柜实物照片图,不开闪光效果,开闪光效果,附：乡镇市场铁专柜方案施工图,请双击打开此图片文件后查看具体内容,4,、铁质转角柜方案,附：铁质转角柜施工图,请双击打开此图片文件后查看具体内容,5,、铁质精品展示柜方案,精品展示立柜卖场实物照片,附：铁质精品展示立柜施工图,四面及顶盖采用,8mm,钢化清玻璃,底座及台面采用,1.0mm,冷轧板成形,3mm,进口奶白亚克力贴威斯伯红色透光膜,内部中心采用边长,2cm,方形钢管，四周捆绑固定四只,26W T4,灯管,台面对角安装,LED,小射灯,6,、铁质精品体验柜方案,精品体验柜实物照片,附：铁质精品体验柜施工图,请双击打开此图片文件后查看具体内容,三、灯箱规范指引,1,、背板灯箱方案,灯箱搭配方案见后页详细说明,双层亚克力背板灯箱卖场实物照片,80cm,10cm,专区组合一：两节标准专柜带背景墙,采用一个,1.5,米的主灯箱加一个,80cm,的产品灯箱,专区组合二：三节标准专柜带背景墙,采用一个,1.5,米的主灯箱加两个,80cm,的产品灯箱,80cm,80cm,25cm,25cm,专区组合三：四节标准专柜带背景墙,采用一个,2.1,米的主灯箱加两个,80cm,的产品灯箱,备选方案：在制作条件允许的情况下，此种方案的产品灯箱可以制作为,1.2m*,1.2m,规格的，则产品灯箱可以更有气势,80cm,25cm,25cm,80cm,专区组合四：六节标准专柜带背景墙,采用一个,2.1,米的主灯箱加四个,80cm,的产品灯箱,备选方案：在制作条件允许的情况下，此种方案的产品灯箱可以制作为,1.2m,（高）*,1m,规格的，则产品灯箱可以更有气势,30cm,80cm,30cm,80cm,30cm,30cm,80cm,80cm,背板灯箱工艺说明,Logo,主灯箱尺寸：,1.5M,（长）*,1.2M,（高）或者,2.1M,（长）*,1.2M,（高）,产品广告灯箱尺寸：,0.8m*1.2m,（高）,制作工艺,灯箱表面为,5MM,（,4mm,也可以）厚度透明亚克力,灯箱里面用,5MM,（,4mm,也可以）厚度进口乳白亚克力片贴大红透光膜（色标以康佳,VI,系统为准）,灯箱里面用,22,瓦以上功率,T4,灯管，,2.1,米规格灯箱用,15,支，,1.5,米规格灯箱用,10,支，,0.8,米规格产品灯箱用,5,支,灯箱四周用,4CM,宽、,3MM,厚的,“,黑钛不锈钢,”,方形钢管做边框受力部件,灯箱背面用,5mm,安迪板封闭,亚克力与钢管边框部分用螺丝穿孔固定,长途运输包装方式：每个灯箱单独包装，整体缠绕保鲜膜后，用塑料袋防水密封后加,15MM,厚泡沫，四角加,20MM,厚泡沫块加固，外加,K=K,牛皮纸箱，最后采用,4*4CM,木龙骨加固，,2.1,米规格的横,6,竖,3,，,1.5,米规格的横,4,竖,3,，以确保长途汽运安全及防水防潮,红色贴膜,品牌：威斯柏,色别：,C100 M95,方形钢管上钨钢锖色漆,5mm,安迪板封闭,3mm,厚,4cm,边长方形钢管上钨钢锖色漆，,背板灯箱工艺标注图,背板灯箱实物照片图,2,、精品吊顶灯箱方案,吊顶灯箱正面照片,吊顶灯箱斜侧照片,附：精品吊顶灯箱施工图,请双击打开此图片文件后查看具体内容,四、托盘托架规范指引,1,、综合整体托盘方案,配合托盘使用的整体铺底灯片方案,综合托盘俯视照片,综合托盘平视照片,整体综合托盘工艺说明,托盘底座主体材料采用足,1CM,厚度的进口透明亚克力,左右两个托盘底座的单机托架位置，底面丝印康佳手机标准,logo,中间托盘底座在靠柜门的后方底面丝印康佳手机,logo,托盘配合整体铺底灯片使用，所有图案及色彩全部喷绘在铺底灯片上,单机小托架采用,5mm,厚度透明亚克力热弯成型,中间主推托架采用足,1CM,厚度透明亚克力，底面丝印康佳手机,logo,，配,5mm,厚度奶白亚克力装饰圈,主推托架旁配双层,5mm,厚度进口透明亚克力、金属钉连接的功能牌，配,1.5cm,厚度进口透明亚克力底座,中间托盘后部托架采用足,2.5cm,厚度的进口透明亚克力做底座,托盘前方“,konka,”,英文,logo,采用,1.5cm,厚度进口透明亚克力，按设计图形裁剪成型，底面丝印“,KONKA”logo,附：综合整体托盘施工标注图,请双击打开此图片文件后查看具体内容,2,、系列产品通用托盘,风尚系列通用托盘,领驭系列通用托盘,风尚系列通用托盘实物照片,注：此款风尚系列托盘今后将逐步淘汰，各地请根据情况定制和使用,领驭系列通用托盘实物照片,领驭系列通用托盘工艺材料标注图,领驭系列托盘平面示意图,领驭系列通用托盘托架部分平面示意图,3,、单机小托架方案,设计效果图,实物效果照片,柜台陈列照片,单机托架工艺说明,托架底座采用足,1CM,厚度进口透明亚克力，边长,8cm,正方形，进口丝印康佳,VI,标准红色，正前方底面丝印白色康佳手机,logo,托架底座地面四角粘,2mm,厚度透明软塑料脚钉,托架底座中心打,1.5mm,插孔,托架中心立柱采用直径,1cm,透明亚克力立柱，中心螺丝孔拧入直径,1.5mm,铁钉,托架底部采用,5mm,厚度透明亚克力热弯成型，并于托架立柱透明万能胶粘合,长途运输时，顶部托架与底座分开包装，到达时组合后再使用,篇幅有限，只能列举部分相关知名品牌案例,
