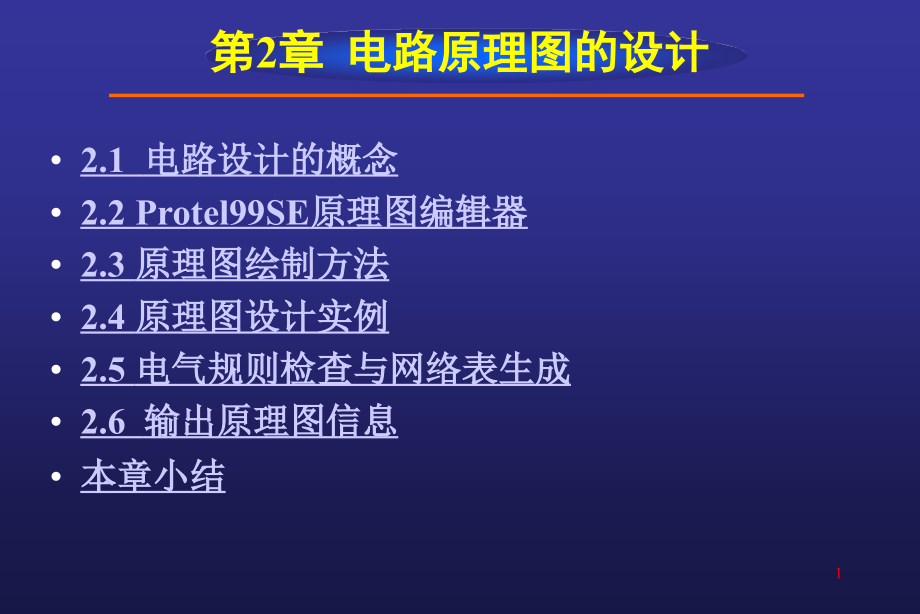

Protel99SE教程--第2章__绘制电路原理图.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,2.1,电路设计的概念,2.2 Protel99SE,原理图编辑器,2.3,原理图绘制方法,2.4,原理图设计实例,2.5,电气规则检查与网络表生成,2.6,输出原理图信息,本章小结,第,2,章 电路原理图的设计,1,电路设计就是指一个电子产品从设计构思、电学设计到物理结构设计的全过程。在,Protel,99 SE,中，设计印制电路板最基本的过程有以下几个步骤。,(1),电路原理图的设计,电路原理图的设计主要是利用,Protel,99 SE,中的原理图设计系统,Advanced Schematic 99,来绘制一张电路原理图。在这一步中，可以充分利用其所提供的各种原理图绘图工具、丰富的在线元器件库、强大的全局编辑能力以及便利的电气规则检查，来达到设计目的。,2.1,电路设计的概念,2,(2),电路信号的仿真,电路信号仿真是原理图设计扩展，为用户提供提供一个完整的从设计到验证的仿真设计环境。它与,Protel,99 SE,原理图设计系统协同工作，以提供一个完整的前端设计方案。,(3),生成网络报表及其他报表,网络报表是印制电路板自动布线的灵魂，也是原理图设计与印制电路板设计的主要接口，网络报表可以从电路原理图中获得，也可以从印制电路板中提取。其他报表则存放了原理图的各种信息。,3,(4),印制电路板的设计,印制电路板设计是电路设计的最终目标。利用,Protel,99 SE,的强大功能实现印制电路板的版面设计，完成高难度的布线以及输出报表等工作。,(5),信号的完整性分析,Protel,99 SE,包含一个高级信号完整性仿真器，能分析,PCB,和检查设计参数，测试过冲、下冲、阻抗和信号斜率，以便及时修改设计参数。,4,概况地说，整个印制电路板的设计过程先是编辑电路原理图，接着用电路信号仿真进行验证调整，然后进行布板，再进行手动布线或根据网络报表进行自动布线。这些都是设计中最基本的步骤。,除此之外，用户还可以利用,Protel,99 SE,的其他功能，如创建、编辑元件库和元件封装库等。,5,原理图编辑器主要用于绘制电路的原理图，并可以在图中可以添加波形及电路说明文字。,2.2.1,启动,SCH99SE,编辑器,进入,Protel99SE,，,新建项目数据库文件，进入图,1-8,所示的界面后，双击,Documents,选项卡，可以定义新文件夹并确定文件,2.2,Protel99SE,原理图编辑器,存放位置，然后执行,FileNew,，,屏幕弹出,New Document,对话框，如图,1-9,所示，在,Documents,下建立新文档，图中为新建原理图，即双击 图标，新建原理图文件，如图,2-1,所示，系统默认文件名为,Sheet1,，,此时可以直接修改文件名，图中改名为,amp,。,双击文件图标，进入编辑器。,图,2-1,新件原理图文件,6,图,2-2,所示为原理图编辑器，包括主菜单、主工具栏、设计管理器、工作窗口、状态栏等。,2.2.2,原理图编辑器,7,Protel99SE,提供有形象直观的工具栏，用户可以单击工具栏上的按钮来执行常用的命令。主工具栏按钮功能如表,2-1,所示。,返回,除主工具栏外，系统还提供其它一些常用工具栏，如图,2-2,中的原理图工具栏、绘图工具栏、常用器件工具栏、电源接地符号工具栏等。,注意：在实际使用中，为了保证元件浏览器显示完整，必须把显示器的分辨率设置为,1024,768,以上。,8,2.3,原理图绘制方法,原理图绘制步骤,2.3.9,元件布局,2.3.1,新建文件,2.3.10,线路连接,2.3.2,设置原理图环境参数,2.3.11,编辑元件属性,2.3.3,设计图纸设置,2.3.12,放置文字说明,2.3.4,栅格设置,2.3.13,总线和网络标号的使用,2.3.5,绘制原理图工具,2.3.14,放置电路的,I/O,端口,2.3.6,设置元件库,2.3.15,绘制电路波形,2.3.7,放置元件,2.3.16,文件的存盘与退出,2.3.8,放置电源和接地符号,9,原理图绘制步骤,利用,PROTEL99SE,进行电路设计可分为,3,个步骤，第一是绘制电路原理图，第二是根据原理图产生网络表，第三是印制电路板设计。原理图绘制是印制板设计的基础工作，其设计步骤如下，根据实际情况可以进行适当调整。,新建原理图文件。,设置图纸和工作环境。,装载元器件库。,放置所需的元器件、电源符号等。,元器件布局和连线。,放置标注文字等进行电路标注说明。,电气规则检测、线路、标识调整与修改。,产生相关报表。,电路图存盘及输出。,返回,10,2.3.1,新建文件,建立或打开项目数据库文件后，执行菜单,FileNew,新建原理图文件，并直接修改原理图文件名。,如果不能直接修改文件名，可在新建的原理图文件的图标上单击鼠标右键，在弹出的菜单中选择,Rename,对文件进行重新命名。,双击原理图文件图标，进入图,2-2,所示的原理图编辑界面。,2.3.2,设置原理图环境参数,电路原理图的常规环境参数设置通过”,Schematic”,选项卡来实现，执行,Tools-Preferece,菜单命令，或在编辑窗口中单击鼠标右键，在弹出的右键快捷菜单中执行”,Preference”,命令，将会打开“原理图优先设定”对话框。如图所示。,11,(1)“Pin Options”,区域：设置引脚选项，通过该操作可以设置元件的引脚号和名称离边界（元件的主图形）的距离。,(2)“Multi-Part Suffix”,选项组：设置多元件流水号的后缀，有些元件内部由多个元件组成，如,74LS04,就是由,6,个非门组成，则,通过该编辑框可以设置元件流水号的后缀。选中,Alpha,则后缀为,A,B,等；选中,Numeric,则后缀为,1,2,等。,(3)“Options”,选项组：,“,Auto-Juction”,选择是否在”,T”,型或“,+”,型导线相接处自动产生节点。,12,“,Drag Orthogonal”,选择在原理图上拖动元器件时，与元器件相连接的导线是否只能保持,90,度的直角。,“,Enable In-Place Editing”,选择原理图中的文本对象时，如元器件的序号、标注等，两次单击后可以直接进行编辑、修改，而不必打开相应的对话框。,(4)“Default PowerObject Names”,选项组用来设置默认电源的接地名称，可以分别设置电源地、信号地、大地的默认名称。,13,另外：,Graphical Editing-Options-Add Template to Clipboard,用于是否可以直接复制原理图到,word,文件。,Graphical Editing-Options-Single Negation,用于设置是否在网络标号名称的第一个字符前加”,”,时，该网络标号名称将全部被加上横线。,Graphical Editing-Cursor/Grid Options,用于设置光标形状和网格形状。,14,2.3.3,设计图纸设置,进入,Sch99SE,后，一般要先设置图纸参数。其中，图纸格式是根据电路图的规模和复杂程度而定的，设置合适的图纸是设计好原理图的第一步。,15,1.,图纸格式设置,执行菜单,DesignOptions,，,屏幕出现图,2-3,所示的文档参数设置对话框，选中,Sheet Options,选项卡进行图纸设置。,图,2-3,图纸参数设置,图纸方向与标题栏设置,栅格设置,图纸格式,电气栅格,改变系统字体,自定义,图纸格式,16,图中标准图纸格式,(,Standard Style),选项是用来设置图纸尺寸的，用鼠标左键单击下方的下拉列表框激活该选项，可选定图纸大小。各种标准图纸的大小比较为：,A0,、,A1,、,A2,、,A3,、,A4,为公制标准，依此从大到小；,A,、,B,、,C,、,D,、,E,为英制标准，依此从小到大；此外系统还提供了,Orcad,等其它一些图纸格式。,Custom Style,栏用于自定义图纸尺寸，单位为,mil,。,Title Block,复选框用于设置是否显示标题栏和选择标题栏的模式，标题栏的模式有,Standard,（,标准模式）和,ANSI,（,美国国家标准协会模式）两种。,Show Reference Zones,复选框用于设置是否显示参考边框，一般设置为选中。,Show Border,复选框用于设置是否显示图纸边框，一般设置为选中。,Border Color,栏用于设置图纸边框颜色。,Sheet Color,栏用于设置工作区颜色。,17,2.,图纸信息设置,在图,2-3,中选中,Organization,选项卡，设置图纸信息，如图,2-4,所示。,返回,图,2-4,图纸信息设置,对话框中主要内容如下。,Organization,栏用于填写设计者公司或单位的名称。,Address,栏用于填写设计者公司或单位的地址。,Sheet,栏中，,No.,用于设置原理图的编号；,Total,用于设置电路图总数。,Document,栏中，,Title,用于设置本张电路图的名称；,No.,用于设置图纸编号；,Revision,用于设置电路设计的版本或日期。,18,2.3.4,栅格设置,在,ProteL99SE,中栅格类型主要有,3,种，即捕获栅格、可视栅格和电气栅格。捕获栅格是指光标移动一次的步长；可视栅格指的是图纸上实际显示的栅格之间的距离；电气栅格指的是自动寻找电气节点的半径范围。,1.,栅格尺寸设置,图,2-3,中的,Grids,区用于设置栅格尺寸，其中,Snap,用于捕获栅格的设定，图中设定为,10,mil,，,即光标在移动一次的距离为,10,mil,；,Visible,用于可视栅格的设定，此项设置只影响视觉效果，不影响光标的位移量。例如,Visible,设定为,20,mil,，,Snap,设定为,10,mil,，,则光标移动两次走完一个可视栅格。,19,Electrical Grid,区用于电气栅格的设定，选中此项后，在画导线时，系统会以,Grid,中设置的值为半径，以光标所在的点为中心，向四周搜索电气节点，如果在搜索半径内有电气节点，系统会将光标自动移到该节点上，并且在该节点上显示一个圆点。,2.,栅格形状设置,执行菜单,ToolsPreferences,，,屏幕弹出系统参数设置对话框，选中,Graphical Editing,选项卡，在,Coursor,/Grid Options,（,光标,/,栅格设置）区中设置光标和栅格形状，如图,2-5,所示。,Cursor Type,用于设置光标类型，有大十字、小十字和小,45,度三种。,Visable,Grid,用于设置栅格形状，有,Dot Grid,（,点状栅格）和,Line Grid,（,线状栅格）两种。,图,2-5,光标,/,栅格形状设置,返回,20,2.3.5,绘制原理图工具,SCH99SE,中提供有绘制原理图的工具，这些功能按钮与,Place,菜单下的相应命令功能相同，执行菜单,ViewToolbarsWiring Tools,可以打开绘制原理图工具，该工具栏中各按钮的功能详见表,2-2,。,返回,21,2.3.6,设置元件库,在放置元件之前，必须先将元件所在的元件库载入内存。装载元件库的步骤如下。,打开设计管理器，选择,Browse,Sch,选项卡，单击,Add/Remove,按钮添加元件库，屏幕出现图,2-6,所示的添加,/,删除元件库对话框。,22,在,Design Explorer 99 SELibrarySch,文件夹下选中元件库文件，然后双击鼠标或单击,Add,按钮，将元件库文件添加到库列表中，添加库后单击,OK,按钮结束添加工作，此时元件库的详细信息将显示在设计管理器中。,如果想卸载某个已加载的元件库文件，可以在“,Selected Files”,里选择要卸载的元件库文件，点击“,Remove”,按钮，则文件名将在“,Selected Files”,区域消失，元件库被卸载。双击该库文件，也可实现元件库的卸载。,23,图,2-6,添加,/,删除元件库,元件库,添加的元件库,返回,最常用的两个元件库为：,Miscellaneous Devices.ddb,（常用分立元件）,Protel DOS Schematic Libraries.ddb,（常用集成块）,24,Protel,已经将各大半导体公司的常用器件分类做好了专用的元件库，只要装载所需的元器件的生产公司的元件库，就可以选择自己所需要的元件，如果用户习惯使用以前,DOS,环境下的标准元器件，则可以装载,protel dos schematic libraries,元件库。另外有两个常用的库，,sim.ddb,和,PLD.ddb,元件库，前者包含了一般电路仿真所需的常用元器件，而后者主要包括逻辑器件设计所需要的元器件。,25,2.3.7,放置元件,1.,通过元件库浏览器放置元件,装入元件库后，在元件库浏览器中可以看到元件库、元件列表及元件外观，如图,2-7,所示。选中所需元件库，则该元件库中的元件将出现在元件列表中，双击元件名称（如,CAP,）,或单击元件名称后按,Place,按钮，元件以虚线框的形式粘在光标上，按键盘上的,键，弹出图,2-8,所示元件属性对话框，可以修改元件的属性。设置好属性后，将元件移动到合适位置后，再次单击鼠标左键，放置元件，单击鼠标右键退出放置状态。,元件放置好后，双击元件也可以修改元件属性，屏幕弹出图,2-8,元件属性对话框，可以设置元件的标号（,Designator,）、,封装形式（,Footprint,）,及标称值或型号（,Part Type,）,等。,26,Designator,设置元件的标号，同一个电路中的标号不能重复。若某个元件由多个部件组成（如元件,74,LS00,包含有,4,个与非门），元件标号为,U1,，,则每个与非门的标号分别为,U1A,、,U1B,等。,27,Part Type,设置元件在电路图上的标称值或型号。,Footprint,设置元件的封装形式。,注意：,Footprint,用于设置元件的封装形式，通常应该给每个元件设置封装，而且名字必须正确，否则在印制板自动布局时会丢失元件。,常用元件的封装形式如表,2-3,所示。,如果在放置元件时，记不清元件的确切名字，可以在元件浏览器的,Filter,栏中输入“*”或“？”作为通配符代替元件名称中的一部分，例如*,RES*,后回车，元件列表中将显示所有名称中含有,RES,的元件。,28,完成输入后，点击,OK,按钮，屏幕上出现一个十字光标表示系统处于放置元件状态，将光标移动到合适的位置点击鼠标，将该元件定位。,屏幕上又会出现下图所示的对话框，其中默认的元件样本名是上次取用的元件样本名。指定取用的元件样本名后，再点击“,OK”,按钮。,放置电容（,CAP,）,的过程如图,2-9,所示。,29,2.,通过菜单放置元件,执行菜单,PlacePart,，,或单击绘制原理图工具上的 按钮，屏幕弹出图,2-10,所示的放置元件对话框，其中,Lib Ref,框中输入需要放置的元件名称，如,CAP,，,单击,Browse,按钮可以进行元件浏览；,Designator,框中输入元件标号，如,C1,；,Part Type,栏中输入标称值或元件型号，如,103,；,Footprint,框用于设置元件的封装形式，如,RAD0.2,。,所有内容输入完毕，单击,OK,按钮确认，此时元件便出现在光标处，单击左键放置。,屏幕上再次出现要求输入元件序号的对话框，其中默认的元件序号将自动加,1,，例如上次取用的元件序号若为,R5,，这次自动变为,R6,。,点击鼠标右键，系统退出放置元件状态。,30,返回,3.,查找元件,放置元件时，如果不知道元件在哪个元件库中，可以使用,Protel99SE,强大的搜索功能，方便地查找所需元件。单击图,2-7,中的,Find,按钮，打开图,2-11,所示的查找元件对话框。,图,2-10,放置元件对话框,图,2-11,查找元件对话框,查找方案有两种：一是按元件名查找，二是按元件描述查找,，,两种方案可以同时使用，通常采用第一种方案。,查找路径,。在,Path,栏中填入库文件所在路径，通常是在,Design Explorer 99 SELibrary,Sch,目录中。搜索到所需元件后，单击,Place,按钮，可以放置该元件。,31,2.3.8,放置电源和接地符号,1,电源与地线的放置,启动放置电源和接地符号有两种方法：方法一，点击画电路图工具栏内的图标 ；方法二，执行菜单命令“,PlacePower Port”,。,放置电源和接地符号的操作步骤如下：,（,l,）将光标移到所要放置电源和接地符号的位置，点击鼠标即可完成一个电源或接地符号的放置。,（,2,）放置完所有符号后，点击鼠标右键，即可结束放置电源和接地符号状态，光标由十字变成箭头。,32,在放置电源和接他符号的过程中，按空格键电源或接地符号的方向将逆时针旋转,90,；按,X,键左右翻转；按,Y,键上下翻转。,2,电源和接地符号属性对话框的设置,在放置电源和接地符号的状态下，如果要编辑所要放置的电源和接地符号，双击该符合，即可打开电源和接地符号属性对话框，如下图所示。,33,点击,Style,项右边的下拉式按钮，屏幕上会出现如下图所示的下拉式列表，其中有,6,个选项，对应,6,种不同的电源类型。,34,直线节点,箭头节点,波节点,圆节点,电源地,信号地,接大地,35,如何调出,SCH,零件并进行属性设置,36,如何正确设置,SCH,零件的属性,37,网络标号的使用,38,电源,/,地的设置,39,连线工具的使用,40,2.3.9,元件布局,放置元件后，在连线前必须先调整元件布局。,1.,元件的选中与取消选中,对元件进行各种布局操作前，首先要选中元件，选中元件的方法有以下几种。,通过菜单,EditSelect,。,通过菜单,EditToggle Selection,。,利用工具栏按钮选中元件。单击主工具栏上的 按钮，拉框选中框内图件。,直接用鼠标点取。一般执行所需的操作后，必须取消元件的选中状态，取消的方法有以下,3,种。,通过菜单,EditDeselect,。,通过菜单,EditToggle Selection,，,单击主工具栏上的 按钮，取消所有的选中状态。,41,2.,移动元件,元件的移动分两种情况：一是元件在平面里移动，简称”平移“。另一种情况是当一个元件将另一个元件遮盖住的时候，也需要移动元件来调整过元件之间的上下关系，将这种元件间的上下移动称为”层移“。,菜单,Edit-move,中各个移动名令的功能：,（,1,）,Drag,当连接完线路后，用此命令移动元件，元件上的所有连线也会随着移动，不会断线。执行该命令前，不需要选取元件。执行该命令后，鼠标变成十字状。在需要移动的元件上单击一下鼠标，元件会随着光标一起移动，将元件移到合适的位置，在单击鼠标完成元件的重新定位。,42,（,2,）,Move,只能移动元件，与元件相连的导线不会跟着它一起移动,（,3,）,move to font,功能是移动元件，并且将它放在重叠元件的最上层,（,4,）,bring to font,执行该命令后，鼠标变成十字状，单击需要层移的元件，该元件立即被移到重叠元件的最上层。,（,5,）,send to back,执行该命令后，光标变成十字状，单击要层移的元件，该元件立即被层移到重叠元件的最下层,（,6,）,bring to font of,执行命令后，光标变成十字，单击要层移的元件，该元件暂时消失，光标还是十字，选择参考元件，单击鼠标，原先暂时消失的元件重新出现，并且置于参考元件的上面,（,7,）,send to back of,将元件移动到某元件的下层，操作方法同,6,43,单个元件的移动,操作过程如下：,1.,选中目标。在需要选中的对象处单击鼠标左键，然后按住鼠标左键，所选中的对象出现十字光标，并在元件周围出现虚框，此时以选中目标物，可以移动对象,2.,移动目标。拖动鼠标移动十字光标，将其拖到合适位置,44,多个元件的移动,A,：选中多个元件,1.,一次选中多个元件 执行,edit-toggle selection.,出现十字光标，移动光标到目标元件，单击鼠标左键即可选中。,2.,同时选中多个元件 将鼠标光标移动到目标元件组的做上角，按住鼠标左键，然后将光标拖到目标区域的右下角，将要移动的元件组全部围起来，松开右键，如被围起来的元件变为黄色，表明被选中。,B,：移动选中的多个元件,用鼠标左键单击被选中元件组中的任意一个元件不妨，待十字光标出现即可移动被选择的元件到适当位置，然后松开左键，即可完成任务。,45,3.,元件的旋转,用鼠标左键点住要旋转的元件不放，按,键逆时针,90,度旋转，按,键水平方向翻转，按,键垂直方向翻转。,当然用户还可以从元件的,Part,属性对话框中修改元件的,Graghics Attrs,选项卡，此时用户可以修改,X,、,Y,位置坐标，移动元件位置。设定旋转角度,Oritation,的角度，以旋转当前编辑的元件。,4.,元件的删除,要删除某个元件，可用鼠标左键单击要删除的元件，按,键删除该元件，也可执行,EditDelete,，用鼠标单击要删除的元件进行删除。,返回,46,2.3.10,线路连接,元件的位置调整好后，下一步是对各元件进行线路连线。,绘制原理图工具栏中的导线具有电气连接意义，而画图工具中的画线工具没有电气意义。,1).,执行画导线命令的方法可以有以下,2,种：,a.,单击画原理图工具栏中的画导线按钮 。,b.,执行菜单命令,【Place】/【Wire】,，如图,1,所示。,47,2).,画导线的步骤,a.,将光标移到所画导线的起点，点击鼠标左键，再将光标移到下一点或导线终点，再单击一下鼠标左键，即可绘制出一条导线。,b.,如果要绘制不连续导线，可以在画完前一条导线后，单击鼠标右键或按“,Esc”,键，然后将光标移到新导线的起点，单击鼠标左键。,c.,画完导线后，连续单击鼠标右键两次，即可结束画导线状态，光标由十字变成箭头形状。,在绘制电路图过程中，按空格键可以切换导线模式。,99SE,提供,3,种画导线方式，直角走线、,45,。,走线、任意角度走线。,48,1.,连接元件,单击画电气连线按钮 ，或单击右键，在弹出的菜单中选择,Place Wire,，,光标变为“十”字状，系统处在,画导线状态，按下,键，出现图,2-14,所示的导线属性对话框，可以修改连线粗细和颜色。,（,1,）,wire,项设置。,Wire,项用于设置导线的宽度。,（,2,）,color,项用于设置导线的颜色。,（,3,）,selection,项的功能是设定画完导线后，该导线是否处于被选取状态。如果选中此项，那么画完导线后。该导线处于被选取状态，导线颜色为黄色。,(4)Global,选中一条导线，双击鼠标也可打开导线的属性对话框。它的功能是进行全局修改，即在电路图中，如果有同类元件也一起更改。（这里是指电路图中的所有导线）,49,1,）,Attributes Match By,，其功能是设定符合全局修改的条件。包括导线的粗细、,Color,颜色和是否选中,Selection,。,Any,的意思是不管什么条件都符合全局修改的条件；,Same,只有完全一样的才符合全局修改条件；,Different,不一样的选项才符合全局修改的条件。,2,）,Copy Attributes,，其功能是设定所要全局修改的对象，包括,Wire,（将符合条件的导线改为本对话框所设定的导线粗细）、,Color,和,Selection,。,3,）,Change Scope,，其功能是设定全局修改的范围，其中包括,3,项：,Change This Item Only,，仅限本元件修改,Change Matching Items In Current Document,，设定的全局修改为正在编辑的元件图中所有同类元件。,Change Matching Items In All Document,设定全局修改的范围为目前所有已经打开的元件图。,50,将光标移至所需位置，单击鼠标左键，定义导线起点，将光标移至下一位置，再次单击鼠标左键，完成两点间的连线，单击鼠标右键，结束此条连线。这时仍处于连线状态，可继续进行线路连接，若双击鼠标右键，则退出画线状态。,在连线转折过程中，单击空格键可以改变连线的转折方式，有直角、任意角度、自动走线和,45,走线等方式。,在连线中，当光标接近管脚时，出现一个圆点，这个圆点代表电气连接的意义，此时单击左键，这条导线就与管脚之间建立了电气连接。,51,2.,放置节点,节点用来表示两条相交导线的是否在电气上连接。没有节点，表示在电气上不连接，有节点，则表示在电气上是连接的。,执行菜单,OptionsPreferences,，在,Schematic,选项卡中，选中,Options,区的,Auto Junction,复选框，则当两条导线呈“,T”,相交时，系统将会自动放置节点，但对于呈“十”字交叉的导线，不会自动放置节点，必须采用手动放置，如图,2-15,所示。,单击节点，出现虚线框后，按,键可以删除该节点。,52,启动放置节点符号（,Junction,）有两种方法：,点击画电路图工具栏内的图标 或是执行菜单命令,Place-Junction.,放置节点的方法：启动放置节点命令后，光标变成十字状，并且在光标上有圆点，移动光标，在合适的位置点击鼠标即可完成一个节点的放置,53,节点属性对话框设置,在放置节点状态下，按,Tab,键或双击节点，即可打开节点编辑对话框，如下图所示。,其中：,Size,选择项的功能是选择节点大小。节点大小共有四种，即“,Smallest”,、“,Small”,、“,Medium”,、“,Large”,。,Locked,选择项的功能是锁定节点。当选中该项后，即使导线被移走，节点仍然留在原处；不选此项，导线被移走后，节点同时消失。,54,连线后的,555,电路如图,2-16,所示，图中元件的属性还未定义。,返回,55,2.3.11,编辑元件属性,从元件浏览器中放置到工作区的元件都是尚未定义元件标号、标称值和封装形式等属性的，因此必须重新逐个设置元件的参数。,1.,元件属性编辑,双击元件，屏幕出现图,2-8,所示的元件属性对话框，其中,Attributes,（,属性）选项卡主要内容如下：,Lib Ref,：,元件库中的名称，它不显示在图纸上；,Footprint,：,器件封装形式，为,PCB,设置了元件的安装空间和焊盘尺寸；,Designator,：,元件标号，必须是唯一的；,Part Type,：,元件型号或标称值，缺省值与,Lib Ref,中的元件名称一致；,Part,：,元件的功能单元，若在该选项中设置为,1,，则表示选用第一个功能单元，若为,2,，则表示选用个功能单元，以此类推。,每个元件一般要设置好标号、标称值（或型号）和封装形式。,56,2.,重新标注元件标号,图,2-16,中，所有的元件均没有设置标号，元件的标号可以在元件属性对话框中设置，也可以统一标注。统一标注通过执行菜单,ToolsAnnotate,实现，系统将弹出图,2-17,所示的对话框。,图中,Annotate Options,下拉列表框共有三项，其中,All Parts,用于对所有元件进行标注；？,Parts,用于对电路中尚未标注的,元件进行标注；,Reset Designators,则用于取消电路中元件的标注，以便重新标注；,Current Sheet Only,复选框设置是否仅修改当前电路中的元件标号；而下方的,Group Parts Together if Match By,用于选择元件分组标注，一般取,Part Type,；,Re-annotate Method,区设置重新标注的方式。,57,对图,2-16,的电路进行重新标注，系统产生重新标注的报告表，如图,2-18,所示。重新标注并设置好标称值的电路如图,2-19,所示。,3.,利用全局修改功能统一设置同种元件的封装形式,当电路中含有大量同种元件，若要逐个设置元件封装，费时费力，且易造成遗漏。,Protel99SE,提供有全局修改功能，可以进行统一设置，下面以电阻为例说明统一设置元件封装形式的方法。,58,双击电阻，屏幕弹出图,2-8,所示的元件属性对话框，单击,Global,按钮，出现图,2-20,所示的对话框。图中,Attributes To Match By,栏是源属性栏，即匹配条件，用于设置要进行全局修改的源属性；,Copy Attributes,栏是目标属性栏，即复制内容，用于设置需要复制的属性内容；,Change Scope,（,修改范围）下拉列表框用于设置修改的范围。,图中元件的名称为,RES2,，,元件的封装形式为,AXIAL0.4,，在,Attributes To Match By,栏中的,Lib Ref,选项中填入,RES2,；在,Copy Attributes,栏中的,Footprint,栏中填入,AXIAL0.4,；在,Change Scope,下拉列表框中选择,Change Matching Items In Current Document,（,修改当前电路中的匹配目标），并单击,OK,按钮，则原理图中所有库元件名为,RES2(,电阻,),的封装形式全部定义为,AXIAL0.4,。,59,返回,60,2.3.12,放置文字说明,在绘制电路时，通常要在电路中放置一些文字来说明电路，这些文字可以通过放置说明文字的方式实现。,1.,放置标注文字,执行菜单,PlaceAnnotation,，,或单击按钮 ，按下,键，调出标注文字属性对话框，如图,2-21,所示，在,Text,栏中填入需要放置的文字（最大为,255,个字符）；在,Font,栏中，单击,Change,按钮，可改变文字的字体及字号，设置完毕单击,OK,按钮结束。将光标移到需要放置标注文字的位置，单击鼠标左键放置文字，单击鼠标右键退出放置状态。,2.,放置文本框,标注文字只能放置一行，当所用文字较多时，可以采用文本框方式解决。,61,执行菜单,PlaceText Frame,，,或单击按钮 ，进入放置文本框状态，按下,键，屏幕出现属性对话框，选择,Text,右边的,Change,按钮，屏幕出现一个文本编辑区，在其中输入文字，满一行，回车换行，完成输入后，单击,OK,按钮退出。,图,2-21,文字属性对话框,返回,62,2.3.13,总线和网络标号的使用,总线是一类功能相似的线的集合，使用一条粗线来表达几条并行导线，用以简化原理图。使用总线来代替一组导线，需要与总线分支和网络标号相配合，总线本身没有实质的电气连接意义，必须由总线接出的各个单一入口导线上的网络标号来完成电气意义上的连接，具有相同网络标号的导线在电气上是连接的，这样做既可以节省原理图的空间，又便于读图。,1.,绘制总线,为了简化原理图，可以用一条导线来代表数条并行的导线，这条线就是总线。从另一角度来看，总线是由数条性质相同的导线所组成的线束。表现在原理图上，总线比导线要粗。,63,但是总线与导线有根本性的不同：总线本身并不具备电气意义，而需要由总线接出的各单一导线上的网络名称（,Net Label,）来完成电气意义上的连接。总线本身不一定需要放置网络的名称，但由总线接出的各总线出入口端必须放置网络名称。如：,D0,、,D1,等。,在应用总线绘制原理图时，一般通过工具栏上按钮 先画元件管脚的引出线，然后再绘制总线。,(,总线不具有电气特性,),执行菜单,PlaceBus,或单击工具栏上按钮 ，进入放置总线状态，将光标移至合适的位置，单击鼠标的左键，定义总线起点，将光标移至另一位置，单击鼠标左键，定义总线的下一点，如图,2-22,所示。连线完毕，单击鼠标的右键退出放置状态。,64,总线,Bus,总线出入端口,Bus Entry,连线,wire,65,在画线状态时，按,键，屏幕弹出总线属性对话框，可以修改线宽和颜色。,2.,放置总线分支,（总线分支不具有电气特性）,总线出入端口是单一导线进出总线的端点，它没有任何的电气连接意义，只是让绘制的电路图看上去更专业。,元件管脚与总线的连接通过总线分支实现，总线分支是,45,或,135,倾斜的短线段。,66,执行菜单,PlaceBus Entry,，,或单击 按钮，进入放置总线分支的状态，此时光标上带着悬浮的总线分支线，将光标移至总线和管脚引出线之间，按空格键变换倾斜角度，单击鼠标左键放置总线分支线，如图,2-23,所示。,(1),将光标移到所要放置总线出入端口的位置，光标上出现一个圆点，表示移到了合适的放置位置，单击鼠标左键即可完成一个总线出入端口的放置,(2),画完所有总线出入端口后，单击鼠标右键，即可结束画总线出入端口状态，光标由十字变成箭头状,在绘制电路图过程中按空格键，总线出入端口的方向将逆时针旋转,90,度；按“,X”,键总线出入端口左右旋转；按“,Y”,键上下翻转。,67,同元件打开属性对话框一样，按“,Tab”,或双击总线，打开属性对话框如下图所示。,68,X1 Location,设置总线出入端口第一个点的,X,轴坐标位置。,Y1 Location,设置总线出入端口第一个点的,Y,轴坐标位置。,X2 Location,设置总线出入端口第二个点的,X,轴坐标位置。,Y2 Location,设置总线出入端口第二个点的,Y,轴坐标位置。,单击,Global,按钮即可进入“总线出入端口属性”对话框的全局设置。其方式和导线的类似。,69,总线和总线进出点,70,3.,放置网络标号,在复杂的电路图中，通常使用网络标号来简化电路，具有相同网络标号的图件之间在电气上是相通的。网络标号和标注文字不同，前者具有电气连接功能，后者只是说明文字。,放置网络标号可以通过执行菜单,PlaceNet Label,实现，或单击 按钮进入放置网络标号状态，此时光标处带有一个虚线框，将虚线框移动至需要放置网络标号的图件上，当虚线框和图件相连处出现一个小园点时，表明与该导线建立电气连接，单击鼠标左键放下网络标号，将光标移至其它位置可继续放置，如图,2-24,所示，单击鼠标右键退出放置状态。,71,当光标上带着虚线框时，按,键，系统弹出图,2-25,所示的网络标号属性对话框，可以修改网络标号名、标号方向等。,图,2-24,中，,U3,的,1,脚及,U1,的,2,脚，均标上网络标号,PC0,，,在电气特性上它们是相连的。,72,通常在一下场合使用网络名称：,（,1,）简化电路图 在连接线路比较远或是线路过于复杂而使走线困难时，利用网络名称代替实际走线可使电路图简化。,（,2,）连接时表示各导线间的连接关系 通过总线连接的各个导线只有标上相应的网络名称，才能达到电气连接的目的。,（,3,）层次式电路或多重式电路 在这些电路中表示各个模块电路之间的连接。,73,地址锁存器,EPROM,74,4.,阵列式粘贴,图,2-24,中放置管脚引出线、总线分支线和网络标号需要重复,8,次，采用阵列式粘贴，可以一次完成作，大大提高速度。,阵列式粘贴通过执行菜单,EditPaste Array,或单击工具栏的按钮 来完成。,下面以图,2-24,中的电路为例，说明阵列式粘贴的操作步骤。,放置,74,LS373,，,并连线和放置网络标号,PC1,，,如图,2-26,所示。,用鼠标拉框选中要复制的连线和网络标号，如图,2-27,所示。,75,执行菜单,EditCopy,，,将光标移至框选区域的左上角，单击鼠标左键，定义复制的参考点。,执行菜单,EditPaste Array,，,屏幕上出现图,2-28,所示的对话框。对话框中各项含义如下：,Item Count,：,设置重复放置的次数，此处设置为,7,。,Text,：,设置文字的跃变量。此处设置为,1,，即网络标号依次为,
