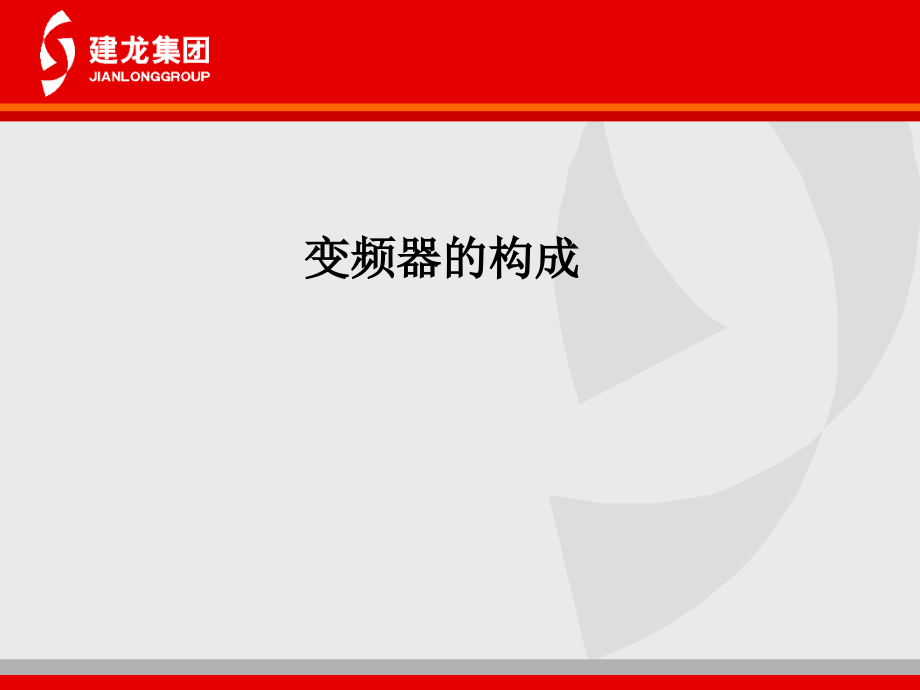

变频器的构成.pptx

,变频器的构成,一：主电路,主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类,:,电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。,一：变频器主要由主电路、控制电路、功率部分组成。,（,1,）整流器：最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。,（,2,）平波回路：在整流器整流后的直流电压中，含有电源,6,倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。,（,3,）逆变器：同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使,6,个开关器件导通、关断就可以得到,3,相交流输出。以电压型,PWM,逆变器为例示出开关时间和电压波形。,控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。,二：控制电路,（,1,）运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。,（,2,）电压、电流检测电路：与主回路电位隔离检测电压、电流等。,（,3,）驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。,（,4,）速度检测电路,:,以装在异步电动机轴机上的速度检测器,(tg,、,plg,等,),的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。,（,5,）保护电路,:,检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。,三：功率部分,功率部分为变频器的主要执行部件，通过功率部分元件，实现了对电流，频率的控制。目前广泛使用的功率器件有可控硅，,IGBT,等。,
