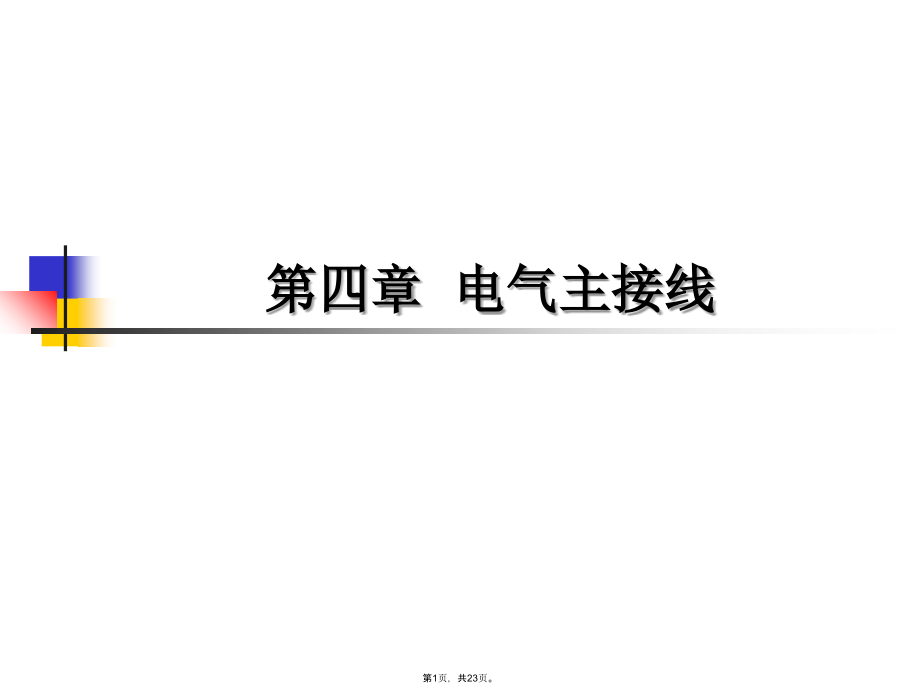

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第四章 电气主接线,第1页，共23页。,4.2 主接线的基本接线形式,第2页，共23页。,二、双母线接线,结构：,有两组母线；,有一个母联（母线联络断路器）；,每回进、出线通过一台断路器、两组隔离开关接到两组母线上。,1.基本的双母线接线,W2,W1,L1,L2,L3,L4,T1,T2,QF1,QS11,QS12,QS13,QF2,QS21,QS22,QS23,QF3,QS31,QS32,QS33,QF4,QS41,QS42,QS43,QF5,QS51,QS52,QF0,QS01,QS02,QF6,QS61,QS62,第3页，共23页。,二、双母线接线,优点：,1.基本的双母线接线,可以轮流检修任一组母线，且不,需要停电；,母线故障影响范围缩小，且只是,短时停电；,W2,W1,L1,L2,L3,L4,T1,T2,QF1,QS11,QS12,QS13,QF2,QS21,QS22,QS23,QF3,QS31,QS32,QS33,QF4,QS41,QS42,QS43,QF5,QS51,QS52,QF0,QS01,QS02,QF6,QS61,QS62,检修任一回路的母线隔离开关，,只需停该回路及对应母线。,电源和负荷可以任意分,配到某一组母线上；,可以组成各种运行方式：,单母线，,单母线分段，,双母线；,可以完成一些特殊功能：,用母线并列，,个别回路单独试验，,线路利用短路方式溶冰。,供电可靠：,调度灵活：,扩建方便。,第4页，共23页。,二、双母线接线,缺点：,1.基本的双母线接线,W2,W1,L1,L2,L3,L4,T1,T2,QF1,QS11,QS12,QS13,QF2,QS21,QS22,QS23,QF3,QS31,QS32,QS33,QF4,QS41,QS42,QS43,QF5,QS51,QS52,QFC,QSc1,QSc2,QF6,QS61,QS62,使用设备多（特别是隔离开关），配电装置复杂，投资较大；,隔离开关作为操作电器，容易发生误操作。,第5页，共23页。,二、双母线接线,优点,：,减小母线故障的停电范围；,在分段处加母线电抗器，可以限制短路电流，选择轻型设备。,缺点,：,三台分段或母联断路器，投资大。,2.双母线分段接线,W1A,W2,L1,L3,T1,T2,L4,L2,W1B,QFd,QFc1,QFc2,适用范围,：,有机压母线负荷的中小型电厂。,第6页，共23页。,(1)具有专用旁路断路器：,可以完成一些特殊功能：,即使两条母线都故障或一条母线检修，另一条母线故障，电厂的电力基本上都能送出；,二次接线和继电保护复杂。,若要检修断路器QF1，并要求在倒闸和检修期间线路L1不停电，如何倒闸操作？,例：双母线带旁路母线接线如图所示。,对于小型机组可采用扩大单元接线；,T2、L2运行于W2母线；,使用设备多（特别是隔离开关），配电装置复杂，投资较大；,投资小（无母线，一回出线用一台断路器）；,不设发电机电压级母线，低电侧短路电流相对于具有发电机电压级母线时，有所减小。,T2、L2运行于W2母线；,外桥：线路故障需停变压器，,二、双母线接线,3.双母线带旁路母线接线,W1,W2,W3,L1,L3,QF1,QS12,QS11,QS14,QS13,T1,T2,QFc,QSc1,QSc2,L4,L2,QFp,QSp2,QSp1,QSp3,(1)具有专用旁路断路器：,第7页，共23页。,W1,W2,W3,L1,L3,QF1,QS12,QS11,QS14,QS13,T1,T2,QFc,QSc1,QSc2,L4,L2,QFp,QSp2,QSp1,QSp3,二、双母线接线,正常时作母联用；,检修时作旁路用。,3.双母线带旁路母线接线,(2)旁路断路器,和母联共用,：,优点：节省一台断路器。,缺点：可靠性有所降低：,检修期间双母线变成单母线；,增加了隔离开关的倒闸操作。,QSp1,QSp2,QSp3,QFp,QSp1,QSp2,QSp3,QFp,QSp1,QSp2,QSp3,QFp,QSp4,QSp1,QSp2,QSp3,QSp4,W1,W2,W3,L1,L3,QF1,QS12,QS11,QS14,QS13,T1,T2,L4,L2,第8页，共23页。,二、双母线接线,W1,W2,W3,L1,QF3,QF4,QF1,QS31,QS32,QS12,QS11,QS14,QS13,T1,T2,L2,QF2,QS24,QS23,QF0,QS03,QS02,QS01,QS22,QS21,QS41,QS42,例：双母线带旁路母线接线如图所示。,已知：T1、L1运行于W1母线；,T2、L2运行于W2母线；,W1、W2并列运行。,试回答下列问题：,正常时哪些断路器和隔离开关处于断开位置？,若要检修断路器QF1，并要求在倒闸和检修期间线路L1不停电，如何倒闸操作？,指出倒闸完毕后，L1的供电途径？,第9页，共23页。,三、一台半断路器接线,所谓一台半断路器接线是指两个回路共用三台断路器，即每个回路所用的断路器数目为一台半，也称3/2接线。,W1,W2,第10页，共23页。,三、一台半断路器接线,优点,：,W1,W2,操作方便：,检修任一台断路器或母线不须倒负荷。,运行调度灵活：,正常时可多方式运行；事故时可合环、解环。,扩建方便。,可靠性高：,任一台断路器检修，都不停电；,任一母线检修或故障都不停电；,即使两条母线都故障或一条母线检修，另一条母线故障，电厂的电力基本上都能送出；,隔离开关不作为操作电器。,第11页，共23页。,三、一台半断路器接线,缺点,：,使用设备较多，投资较大；,断路器动作频繁，检修次数增多,二次接线和继电保护复杂。,W1,W2,第12页，共23页。,三、一台半断路器接线,布置时应注意,：,电源放在不同串上：,以避免联络断路器故障造成两个电源同时停电；,W1,W2,W1,W2,L1,L2,T1,T2,不同串上的电源交叉布置：,避免一个电源所在串联络断路器检修，同时另一个电源所在串母线侧断路器故障，两个电源同时停电。,第13页，共23页。,三、一台半断路器接线,适用范围,：,220kV及以上的超高压、大容量发电厂和变电站。,W1,W2,第14页，共23页。,四、4/3台断路器接线,结构：,一个串中有四台断路器、接三回进出线。,特点：,与3/2接线相比，投资节省，但可靠性有所降低，布置比较复杂。,第15页，共23页。,五、变压器母线组接线,结构,：,变压器直接通过隔离开关接到母线上，组成变压器母线组。,依据,：,变压器的故障概率小。,优点,：,与一台半断路器接线相同。,缺点,：,变压器故障相当于母线故障；,投资大。,W1,W2,L1,L2,T2,T1,第16页，共23页。,有机压母线负荷的中小型电厂。,T2、L2运行于W2母线；,不设发电机电压级母线，低电侧短路电流相对于具有发电机电压级母线时，有所减小。,投资小（无母线，一回出线用一台断路器）；,个别回路单独试验，,例：双母线带旁路母线接线如图所示。,内桥：线路长，主变操作次数少，两条出线之间无穿越功率；,个别回路单独试验，,投资小（无母线，一回出线用一台断路器）；,操作方便：检修任一台断路器或母线不须倒负荷。,可以完成一些特殊功能：,增加了隔离开关的倒闸操作。,变压器故障相当于母线故障；,可以组成各种运行方式：,2 主接线的基本接线形式,五、变压器母线组接线,改进的变压器母线组接线,用一台半断路器接线取代双断路器接线。,W1,W2,L1,L2,L3,T2,T1,L4,第17页，共23页。,六、单元接线,结构,：,发电机与变压器直接连接成一个单元，组成发电机-变压器组。,优点,：,接线简单，开关设备少，操作简单。,不设发电机电压级母线，低电侧短路电流相对于具有发电机电压级母线时，有所减小。,QS1,T,QF1,G,QF1,T,QF2,QF3,G,第18页，共23页。,六、单元接线,说明,：,对于大型机组应采用分相封闭母线；,对于小型机组可采用扩大单元接线；,QF1,T,QF2,G,L,T,QF3,QF1,G1,QF2,G2,T,QF3,QF1,G1,QF2,G2,对于附近有高电压、大容量变电站的发电厂，可采用发电机,-,变压器,-,线路组单元接线。,QF1,T,QF2,G,第19页，共23页。,七、桥形接线,T1,QF1,QF3,L1,L2,QF2,T2,T1,QF1,QF3,L1,L2,QF2,QF4,QF5,T2,内桥,T1,QF3,L1,L2,QF4,QF5,T2,单母线分段,外桥,结构：,根据桥联断路器的位置，可分为内桥和外桥。,第20页，共23页。,七、桥形接线,适用范围：,当有两台主变，两条出线时，应首先考虑采用桥形接线。,T1,QF1,QF3,L1,L2,QF2,T2,T1,QF3,L1,L2,QF4,QF5,T2,内桥,外桥,内桥,：线路长，主变操作次数少，两条出线之间无穿越功率；,外桥,：线路较短，变压器投切次数多，或有穿越功率。,第21页，共23页。,七、桥形接线,优点,：,T1,QF1,QF3,L1,L2,QF2,T2,T1,QF3,L1,L2,QF4,QF5,T2,内桥,外桥,缺点,：,投资小（无母线，四条回路用三台断路器）；,占地面积小。,可靠性差：,内桥：变压器故障需停线路，,外桥：线路故障需停变压器，,隔离开关作为操作电器；,不利于扩建。,第22页，共23页。,八、多角形接线,优点,：,投资小（无母线，一回出线用一台断路器）；,占地面积小；,可靠性高（任一断路器检修都不会造成停电）。,缺点,：,不利于扩建；,断路器检修造成开环，可靠性降低；,断路器检修开环后，潮流变动大，继电保护整定复杂。,第23页，共23页。,
