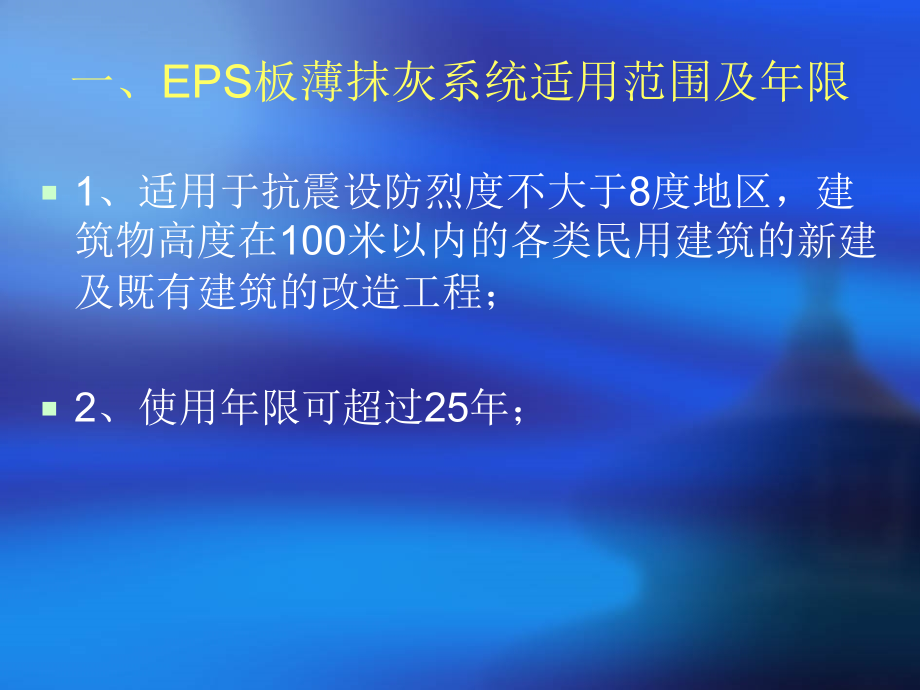

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,EPS,板薄抹灰外墙外保温系统,构造与施工,河南鸿岩南阳分公司 萧文龙,一、,EPS,板薄抹灰系统适用范围及年限,1,、适用于抗震设防烈度不大于,8,度地区，建筑物高度在,100,米以内的各类民用建筑的新建及既有建筑的改造工程；,2,、使用年限可超过,25,年；,二、,EPS,板薄抹灰系统的构造组成,1,、,基层,：指外保温系统所依附的外墙；,2,、,胶粘,剂：用于,EPS,板与基层之间的粘接材料（有单组分和双组分两种）,3,、,保温层,：,EPS,保温板；,4,、,抗裂抹面层,：抹在保温层上，中间夹有增强网，保护保温层，并起防裂、防水和抗冲击作用的构造层；,5,、,弹性光面腻子,6,、,饰面层,：外墙涂料（面砖）,1,、抗裂抹面层,2,、耐碱网格布,3,、,EPS,板保温层,4,、胶粘剂,5,、混凝土或砖基层,三、材料的性能及使用方法,1,、胶粘剂和抹面胶浆,：根据生产厂使用说明书提供的配合比配置，专人负责，严格计量，机械搅拌，搅拌好的材料静置,10,分钟后还需经过两次搅拌才能使用；,2,小时内用完，超时不可再度加水（胶）使用；,2,、保温板,：应使用陈化时间达到要求的阻燃型膨胀聚苯板；应尽量使用标准尺寸的保温板（,1200600,、,1000600,、,900600,），保温板尺寸符合允许偏差要求；保温板必须使用专用工具切割，长短边要垂直，切口与板面要垂直；,3,、网格布,：普通型应选用单位面积质量,160g,的耐碱网格布，加强型的选用,450g,；根据工作面的要求，裁剪网格布，标准网格布应留有搭接长度；,4,、锚栓,：金属螺钉应采用不锈钢或经过表面防腐处理的金属制成，塑料不得使用回收的再生材料；,四、施工条件,1,、基层墙面和找平层验收合格并应干燥；,2,、外门窗洞口通过验收，预埋件、连接件安,装完毕，并按保温系统厚度留出间隙；,3,、施工环境温度不得低于,5,，,5,级以上大风,和雨天不得施工；,4,、施工墙面应避免阳光直射；,5,、应采取一定的保护措施；,五、主要施工工具,外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、对讲机、,2m,靠尺,、墨斗等。,六、施工工序图,七、施工要点,1,、基层墙体处理,：,清除浮尘、浮沙,，高出基准墙,10mm,的部位应剔凿，脱剂用适量,1%,的,NaOH,溶液和清水清洗，切除残留的钢筋，钢丝绳；,2,、材料准备,：用电动搅拌器搅拌,5,分钟，静置,3,分钟，再搅拌,3,5,分钟后方可使用；,3,、弹控制线和挂基准线,：,1,）、根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰缝线等；,2,）、在建筑外墙大角（阴角、阳角）及其他必要处挂,垂直基准钢线,，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度；,3,）、粘板时应线弹首层控制线，粘板中，,每层板挂水平线；,4,）、挂线时，,能挂通线的挂通线,，被腰线隔开的在腰线间挂垂直线；,4,、粘贴翻包网格布,：凡在外墙体粘贴的聚苯板侧面边外露处（如伸缩缝、建筑沉降缝、温度缝线两侧、门窗口处），都做网格,布翻包处理。按所需尺寸切割翻包网格布，至少留出,100mm,的翻包重叠使用。先在基层上涂抹一层粘结剂，然后将,5070mm,的加固丝网埋入，再在加固丝网上涂抹粘结剂，保证丝网无裸露部分，施工中请,确保没有埋入的网清洁干静,；,5,、粘贴,EPS,板,：,1,）、,比板,：把,EPS,板放在粘贴的部位试一下，观察确定粘结砂浆的厚度，并翻转比试，确保板缝严密，尺寸不合适时可用钢丝刷刷去多余部分，刷面应平整；,2,）、切割,EPS,板,：用电热丝切割器、手锯或工具刀切割，注意长短边要垂直，切口与板面要垂直；,3,）、甩点抹框,：,点粘法,：操作时，应抖腕甩点，不能转腕，严禁条形，充分保证甩点成塔壮，灰饼,趋于圆形，充分保证砂浆的有效粘结面积。抹框时应均匀涂抹，抹面呈,45,度，在板两端,各留出一个,5cm,宽的出气孔。,如：苯板尺寸,1000*600*50mm,，,粘结面积达到,40%,。粘结面积检测方法：将刚粘贴上的苯板揭下框宽平均值,50mm,，灰饼平均值,125mm,，灰饼数量,8,个。在阳角处锁口时盖板板段抹框应向里抹空出,6cm,板边。,条粘法,：适用于平整度良好的墙面,条宽度为,10mm,，厚度为,13mm;,无论是点粘法还是条粘法，保温板的侧面不得涂抹胶粘剂！,4,）、粘贴,EPS,板,：粘板时下边和左右应距已粘板各,1cm,，边推边按，以求一次粘贴平整。注意贴板后,用,2m,靠尺检查平整度,，超过,2mm,的作出调整，在用抹子刮净出板砂浆，然后进行下一块板粘贴，粘贴时必须挂水平线，用好垂直线，一般情况下角部贴成,90,度垂直角，,板与线之间要挤紧,，严禁离线、扛线，严禁出现碰头灰，当墙体内凹，当墙体贴板低于其它板时应揭掉并刮去砂浆，重新加量，上灰，,严禁用其它硬物加塞于板内（导致虚粘），,大阳角处板宽应不小于,30cm,，大阳角、大阴角应交错互错，,两层板之间应形成丁字缝,，,不能有通缝,，一般情况下竖板应距相应窗口边不小于,20cm,。,5,）、打磨、填缝处理,：用砂带打磨，做轻柔的圆周运动，,缝宽超过,2mm,的必须使用苯条填缝密实,，阴阳角方一定修至验收标准，否则会给抹灰、挂网带来极大麻烦。,6,）、苯板粘贴完毕,24,小时,且自检合格后方可进行下一道工序,6,、安装锚栓辅助固定件,：建筑高度在,20,米以上,时，在受负风压作用较大的部位宜使用锚栓辅助固定；打锚固钉垂直于墙面钻孔，深度约,15cm,用平头锤敲击锚固钉，,使顶盘与苯板面平齐，不能鼓出苯板面。大墙面见丁字缝打钉，其它部位适量加密；,7,、挂网抹面,：,1,）、裁剪网格布，单张网格布长度,不大于,6m,；,2,）、先在苯板上抹,12mm,厚底层抗裂砂,浆，随即将玻纤网格布压入砂浆中，压,网时应从一端向另一端推压，或从中间,向两边推压，抹子基本上呈水平运动。,网格布,横向搭接不小于,10cm,，,纵向搭接,不小于,8cm,，大阴阳角网格布搭接各拐,过,20cm,.,3,）、首层由于采取双层网格布加强，,大阴阳角只拐,过外面一层，里面一层与墙边齐即可,，因为网格,布层数过多压不伏贴，反而消减抗冲击强度；阳,台等小阴阳角可做通长网格布一层，如需搭接与,大墙面搭接方法相同。,4,）、网格布铺贴完整无褶皱，即可抹面层抗裂砂浆，平整度符合验收标准。抹面层砂浆时，,应向同一方向推动抹子，禁止来回推动,，否则轻则出现表观毛面，重则产生牙状裂纹。,面层砂浆抹平即可，不得收浆压光,；,5,）、面层砂浆厚度,35mm,，,不能超过,5mm,，否则容易开裂。表面观察时，可见网格布轮廓最好。面层砂浆,切忌不停揉搓,，以免形成空鼓；,砂浆抹灰施工间歇应在自然断开,6,）、处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台价形坡茬，留茬间距不小于,150mm,，以免网格布搭接处平整度超出偏差。,八、特殊部位节点的处理,1,、门窗洞口四角网格布的加强：,2,、加强型网格布的铺设：,当一层有加强网时，应先铺加强网，再将翻包网压在加强网上；,加强网布对接，标准网布搭接,3,、线脚、装饰线、滴水的施工,：,1,）、凸形称为装饰线，凹形称为分格缝；,2,）、装饰线一般最好采用,EPS,板制作；,3,）、使用专用的开槽机开槽；,4,）、,EPS,板开槽后的厚度不能小于,20mm,，抹面层施工时，凹槽内及凹槽周侧,100mm,宽的范围内，均刮上一层抹面胶浆，然后压入加铺一层的标准网格布，两层网格布的搭接不得小于,100mm,，大面网格布在该处不断开。,4,、变形缝的施工,：,1,）、系统变形缝,：（伸缩缝）,宽度不小于,20mm,，系统终端部位要进行翻包处理,。缝内填塞发泡聚乙烯圆棒作背衬，直径或宽度为缝宽的,1.3,倍，再分两次勾填建筑密封膏，深度为缝宽的,50-70%,。密封膏应完全塞满节点空腔，并与两侧抹面胶浆紧密结合。,2,）、结构变形缝：,（沉降缝）,根据缝宽和位置设置金属盖板，以射钉或螺钉紧固，所钻空洞的总面积约占接触面积的,25,，以增强抹灰层与基层的咬合。,5,、檐口及女儿墙的构造,：,6,、窗洞口的构造,：,7,、穿墙管道和雨水管的构造,：,8,、勒脚和阳台的构造,：,9,、外墙粘面砖时。,EPS,板与基层的粘结,：,八、,EPS,薄抹灰外墙外保温系统质量缺陷的成因,1,、主体结构因素；,2,、施工条件和环境；,2,、原材料性能及管理因素；,3,、施工人员操作工艺及水平,谢谢大家！,
