人工土方工程课件1.ppt

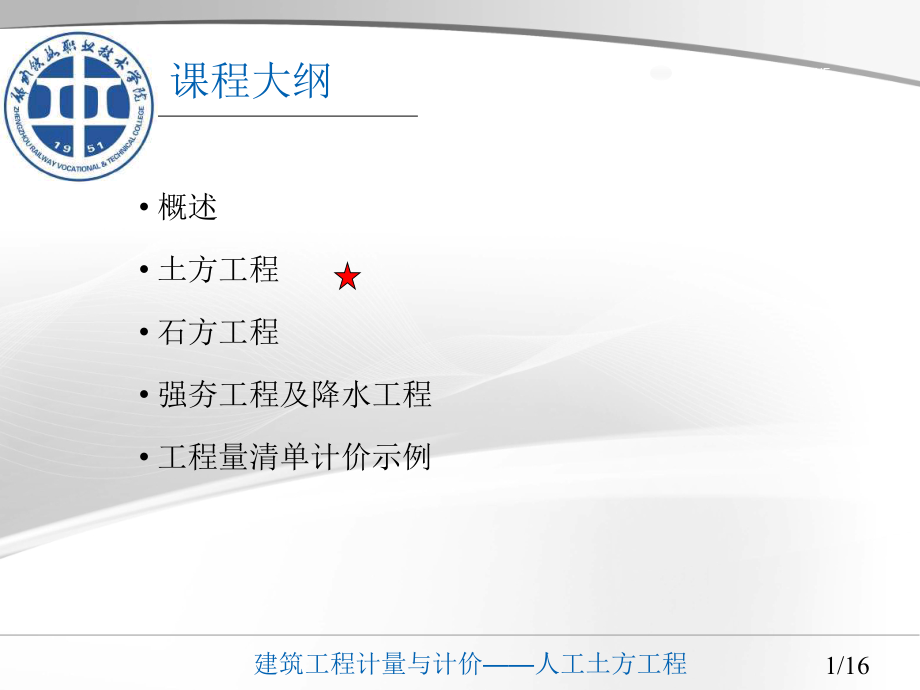

Textmasterformate durch Klicken bearbeiten,Zweite Ebene,Dritte Ebene,Vierte Ebene,Fnfte Ebene,Klicken Sie,um das Titelformat zu bearbeiten,建筑工程计量与计价,人工土方工程,建筑工程计量与计价,第,3,章 土石方工程,姓 名：,E-mail,：,课程大纲,概述,土方工程,石方工程,强夯工程及降水工程,工程量清单计价示例,SCENE,1/16,课程目的和要求,了解土方工程包含的内容,掌握平整场地工程量计算,掌握挖沟槽、基坑、土方的工程量计算方法,掌握土方回填和运输工程量的计算方法,SCENE,2/16,土方工程基础知识,SCENE,3/16,人工土方工程,平整场地,机械土方工程,挖土,回填土,土方运输,山坡切土,挖土分项工程,挖基槽,挖基坑,挖土方,室外设计地面,以上的挖土,室外设计地面,以下的挖土,基础回填土,房心回填土,余土外运,亏土内运,土方工程,推土机推土,铲运机铲运土,挖掘机挖土,载重汽车运土,图,1-1,土方工程包含的内容,平整场地工程量计算,SCENE,4/16,平整场地的概念,建筑场地以内，以设计室外地坪为准，,300mm,以的挖、填土方及找平。,按建筑物,(,或构筑物,),底面积的外边线每边各增加,2m,计算。,S,场,=S,底,+L,外,2+16,（,m,2,）,SCENE,平整场地工程量计算,5/16,2m,B,2m,S,底,A,L,外,SCENE,人工挖土工程量计算,6/16,人工挖基坑工程量计算,人工挖基槽工程量计算,人工挖土方工程量计算,基坑一般分为方形、长方形、圆形三种。,SCENE,人工挖基坑工程量计算,7/16,不放坡和不支挡板时计算公式,长方形（方形）,V=A,B,H,圆 形,V=,R,2,H,式中：,A,为基坑的宽；,B,为基坑的长；,H,为基坑的深；,R,为基坑的半径。,SCENE,人工挖基坑工程量计算,8/16,放坡长方形（方形）基坑的计算公式,V=(A+KH)(B+KH)H+1/3K,2,H,3,B,H,KH,B*KH*H*1/2,A*KH*H*1/2,A*B*H,1/3*KH*,KH,*H,K,为放坡系数,A,SCENE,人工挖基坑工程量计算,9/16,放坡圆形基坑的计算公式,R,2,R,1,H,R,2,=R,1,+KH,人工挖地槽工程量计算公式：,V=(,F,i,L,i,),F,i,基槽断面面积,L,i,槽长度（外墙按中心线长度计算，内墙按槽底净长线计算，凸出部分的体积应并入地槽土方工程量内计算）,SCENE,人工挖基槽工程量计算,10/16,SCENE,土方回填工程量计算,回填土包括,基础回填土,和,室内回填土,、,管道沟槽回填土,。,11/16,基础回填土工程量计算,基础回填土是指当基础施工完后，将基础周围用土回填至设计室外地坪的回填土。其工程量按图示回填体积，以,“,m,3,”,计算。,基础回填土挖方体积设计室外地坪以下埋设砌筑物的体积,SCENE,土方回填工程量计算,12/16,室内回填土工程量计算,室内回填土是指设计室外地坪标高至室内地面垫层底标高之间的回填土。其工程量按主墙之间的面积乘以回填土厚度以,“,m,3,”,计算。,室内回填土厚度，按设计室外地坪标高至室内地面垫层底标高之间的厚度计算。,SCENE,土方回填工程量计算,13/16,管道沟槽回填土工程量计算,V,回填,V,管挖,V,管,V,回填,管道沟槽回填土（,m,3,）；,V,管挖,管道沟槽挖方体积（,m,3,）；,V,管,管道所占体积。,管径在,500mm,以下的不扣除管道所占体积，管径在,500mm,以上时，每米管长按规定体积扣除。,SCENE,土方运输工程量计算,14/16,土方运输工程量应根据场地情况和当地有关规定确定，开挖的土方可以利用作为回填料、且现场可以堆放的，土方弃运工程量应扣除回填工程量。,土方运输工程量按天然密实度体积计算，剩余土方外运的工程量应扣除折算为天然密实度体积的回填工程量。,采用原土回填施工方案时：松填：夯填：,（,V,运,0,，则余土外运；,V,运,0,，则为取土回填。）,SCENE,课程小结,15/16,土方工程的组成部分,土方工程量计算规则,。,SCENE,课后作业,16/16,某工程如图所示，土质为坚土，采用人工挖土，不支档土板，试计算条形基础土石方工程量。,谢谢！,
