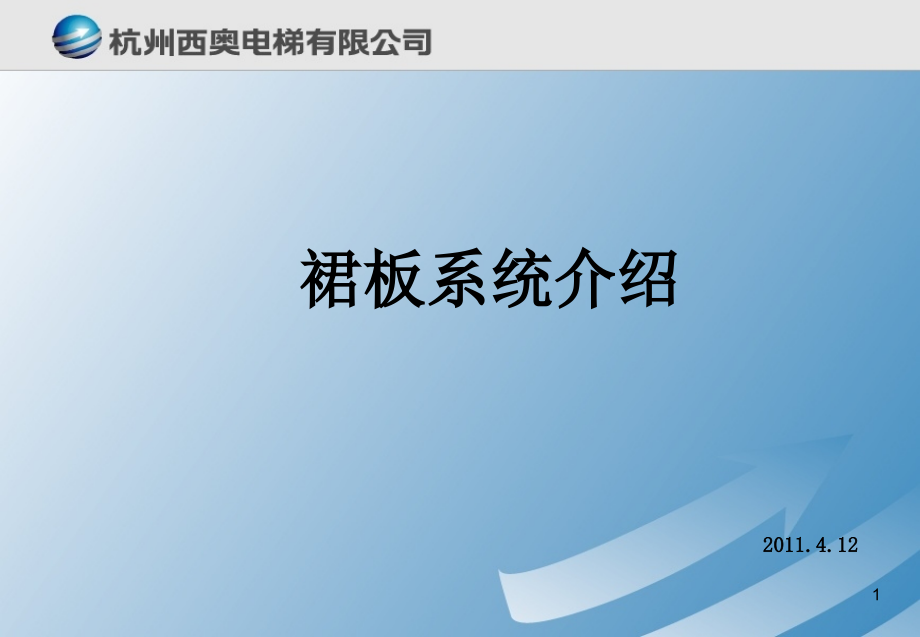

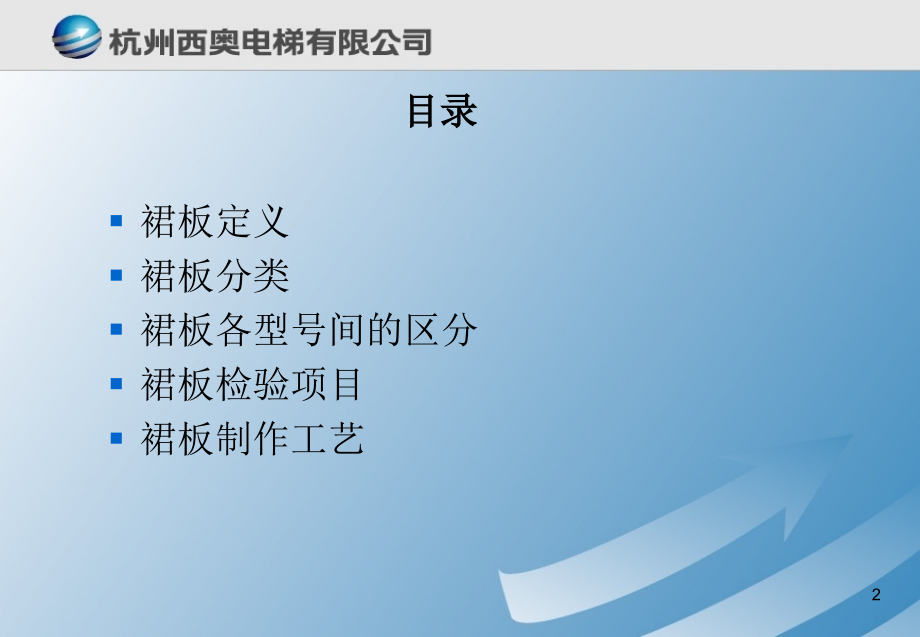

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,1,裙板系统介绍,2011.4.12,2,目录,裙板定义,裙板分类,裙板各型号间的区分,裙板检验项目,裙板制作工艺,3,与梯级、踏板或胶带两侧相邻的围板部分,.,裙板定义,梯级侧面有一防偏滑块，与围裙板间隙,0.5mm,围裙板同时起到梯级防偏的作用,用发纹不锈钢制作,围裙板是对接缝的,4,裙板系统,HA26104A,5,直线段裙板,端件板,R,段裙板,6,端部裙板,端部裙板（带钥匙开关盒）,直线段裙板,R,段裙板,7,按材料分类,按表面处理分,SUS403,（不锈铁）,短发纹,/,长发纹,SUS430,（不锈铁）,短发纹,/,长发纹,SUS304,（不锈钢）,短发纹,/,长发纹,SUS439,（不锈钢）,短发纹,/,长发纹,Q235,喷粉,8,按件号分类,裙板系统,HA26104A,上端部围裙板,HA438A,（铝合金出入口）,下端部围裙板,HA438B,（铝合金出入口）,下,R,围裙板,HA438C,上,R,围裙板,HA438D,直线段围裙板,HA438E,上端部围裙板,HA438H,（,工程塑料，不锈钢出入口,）,下端部围裙板,HA438J,（,工程塑料，不锈钢出入口,）,下,R,围裙板,HA438K,上,R,围裙板,HA438L,9,R,段盖板按扶梯角度分：,35,，,30,按板厚分：,1.5mm,，,2mm,。,其它分类：,带防夹条，不带防夹条，带钥匙开关盒,不带钥匙开关盒,黄色防夹条,钥匙开关盒,10,端部裙板分类,：,用于工程塑料，不锈钢出入口,用于铝合金出入口,上端部裙板,下端部裙板,带钥匙开关盒端件板,不带钥匙开关盒端件板,注：,钥匙开关盒分：带显示，不带显示，外漏电缆,300mm,，,5m,带显示,11,型材：,HA50A,HA50B,HA50BS,HA50G,型材按材料分：热轧钢带，钢板，,PVC,型材按处理方式分：镀锌，热镀锌,检验型材时要控制直线度在,1.2mm,以下，镀锌厚度要大于,25m,12,堆放和外观,表面划伤，碰焊印，无虚焊，发纹）,直线段,（,垂直度小于,0.3,，图纸要求尺寸,）,R,段,（法线尺寸，,c,型材安装尺寸）,端件板,（图纸尺寸，钥匙开关盒，开关盒安装尺寸）,材料,（裙板板厚，材料符合图纸）,碰焊螺栓,（碰焊强度）,裙板检验项目,详见,进货检验指导书,13,HA402E,为非标段裙板，,A,尺寸见清单,非标段,14,裙板的制作流程,：,落料,激光切割机,碰焊,装配,包装,数控冲床,碰焊机电流,70-100MA,围裙板由不锈钢钢板，,C,型材，,M6*12,螺钉组成,15,16,THE END,
