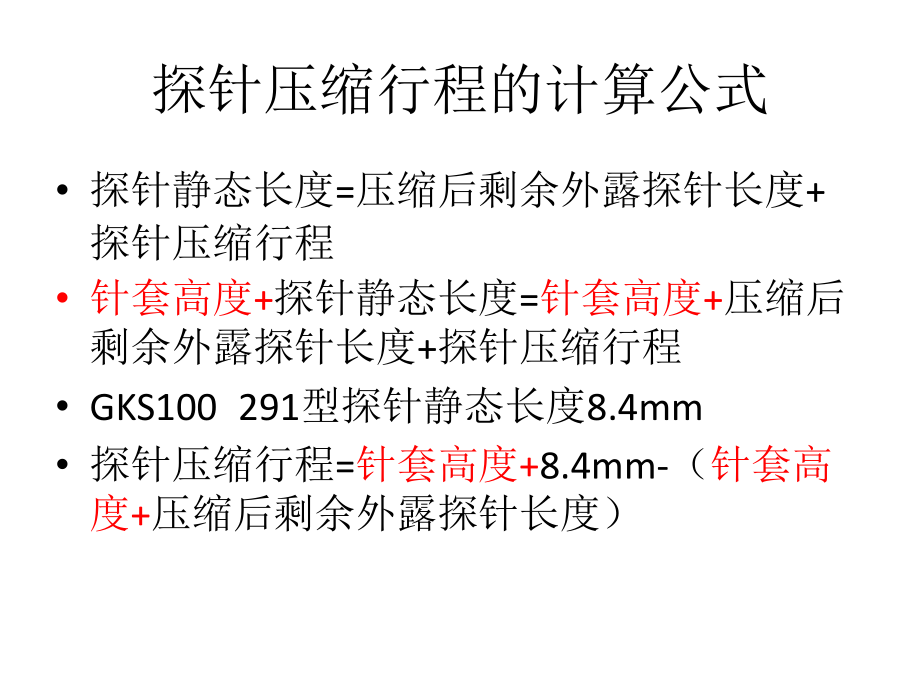

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,如何测量探针的行程,陈语,2013-8-19,探针压缩行程的计算公式,探针静态长度,=,压缩后剩余外露探针长度,+,探针压缩行程,针套高度,+,探针静态长度,=,针套高度,+,压缩后剩余外露探针长度,+,探针压缩行程,GKS100,291,型探针静态长度,8.4mm,探针压缩行程,=,针套高度,+,8.4mm-,（,针套高度,+,压缩后剩余外露探针长度）,行程探针的作用,行程探针是一种压缩后,停止,在压缩位置,不发生回弹,.,这样可以纪录探针压缩后的位置,.,（此处缺少张行程探针图片）,行程探针如何量测行程,需量测,2,个参数,:,针套高度，,压缩后行程探针加针套的总长度,注意事项,:,量测时要小心别往下压，避免破坏行程针位置,五点法采样行程，行程的标准,采样的原则：五点法采样,(,四角加中心,),如果是上下模的夹具则采样上下模各五个,共十个点位。,行程的标准来自于探针的合适弹力。,GKS,100,291,090,A2000,探针,标准行程为,4.3mm,最大工作行程,6.35mm,我们要求的,标准弹力为,2N,误差,10%,量测记录表格,Q&A,
